Bím tóc sợi quang
Evolux Fiber: Nhà sản xuất bím tóc sợi quang chuyên nghiệp của bạn!

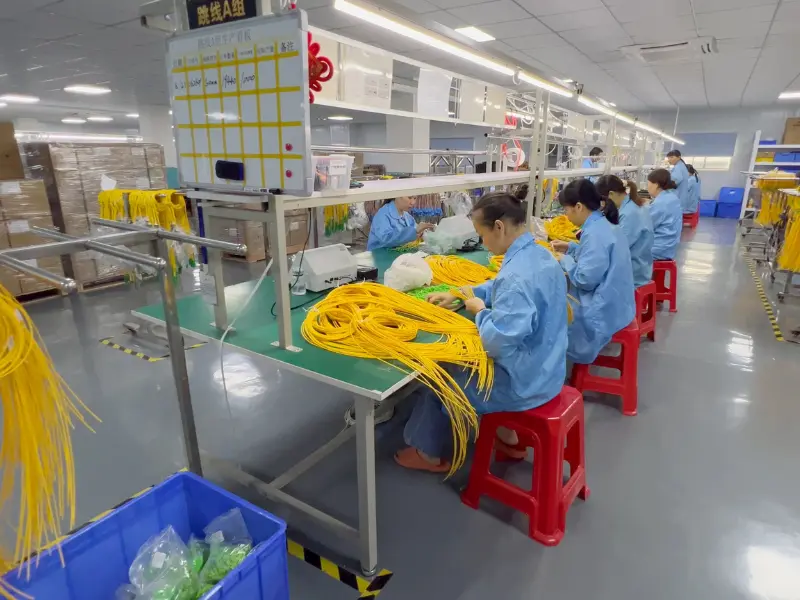

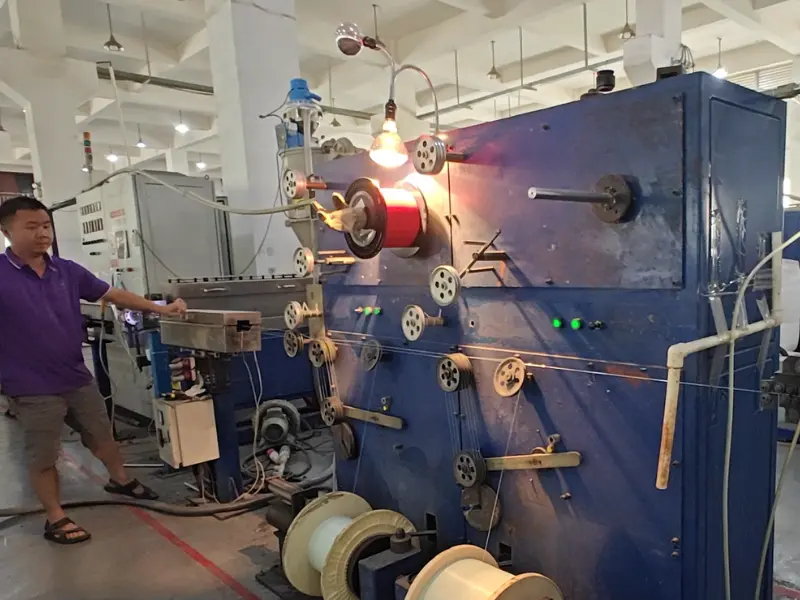

Công ty TNHH Sợi Evolux Thâm Quyến là nhà cung cấp hàng đầu các giải pháp cáp quang tiên tiến, chuyên nghiên cứu, phát triển, sản xuất và phân phối các sản phẩm cáp quang chất lượng cao. Được thành lập vào năm 2013 và có trụ sở chính tại Shen Zhen, Trung Quốc, chúng tôi đã nổi lên như một cái tên đáng tin cậy trong lĩnh vực cáp quang. Với sự tập trung mạnh mẽ vào sự đổi mới và độ tin cậy, chúng tôi cố gắng đáp ứng nhu cầu ngày càng tăng của ngành viễn thông toàn cầu.
Lợi ích của chúng ta
Danh mục sản phẩm đa dạng
Chúng tôi cung cấp đầy đủ các sản phẩm cáp quang, từ cáp quang đơn mode và đa chế độ đến cáp quang đặc biệt cho các ứng dụng cụ thể, bao gồm cáp quang, đầu nối, bộ thu phát, bộ điều hợp và các phụ kiện liên quan để đáp ứng nhu cầu đa dạng của khách hàng. .
Hỗ trợ khách hàng xuất sắc
Chúng tôi đã tập hợp một đội ngũ chuyên gia sẵn sàng hỗ trợ khách hàng của mình. Họ hỗ trợ khách hàng lựa chọn giải pháp cáp quang phù hợp và hướng dẫn quy trình triển khai, cho phép khách hàng được tư vấn toàn diện trước khi bán hàng đến hỗ trợ sau bán hàng và hỗ trợ kỹ thuật.
Cơ sở R&D tiên tiến

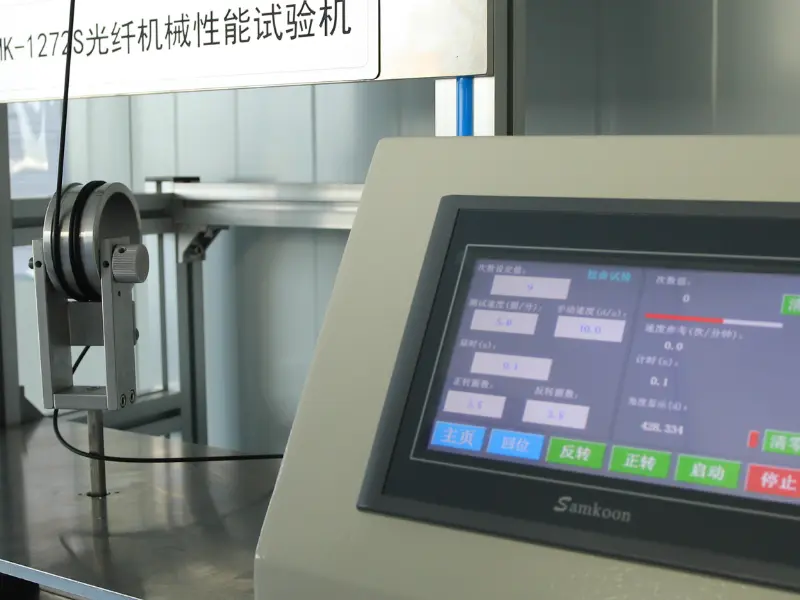

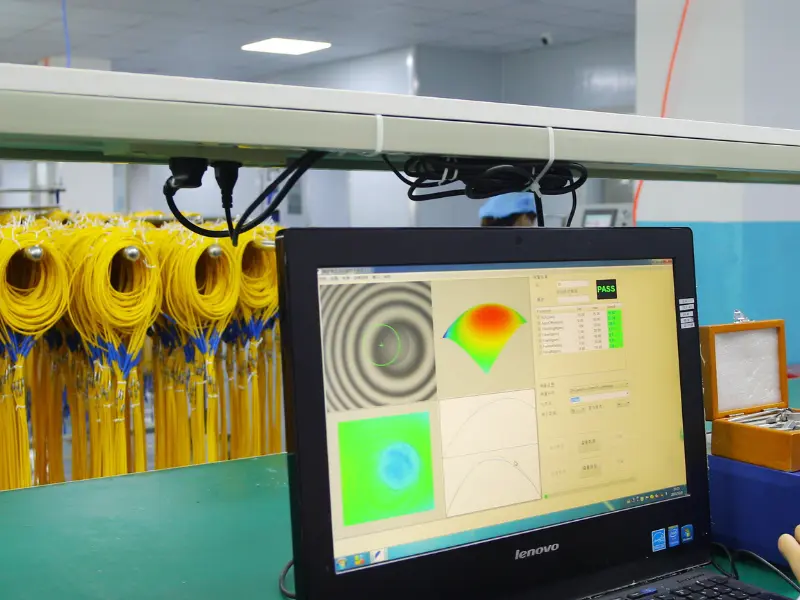

Cơ sở vật chất, thiết bị R&D hiện đại và các phòng thí nghiệm chuyên ngành cung cấp môi trường lý tưởng để tiến hành nghiên cứu, thử nghiệm và thử nghiệm vật liệu sợi quang, quy trình thiết kế và sản xuất.
Dịch vụ tùy chỉnh chuyên nghiệp
Chúng tôi cung cấp các tùy chọn tùy chỉnh cho phép khách hàng điều chỉnh các sản phẩm cáp quang theo nhu cầu cụ thể của họ. Đường kính sợi, vật liệu phủ hoặc loại đầu nối đều có thể được tùy chỉnh linh hoạt.
Một sợi bím tóc thường có một đầu nối quang được lắp sẵn ở một đầu và đầu kia sợi trần được sử dụng để nối nhiệt hạch với sợi khác. Bím tóc có thể có đầu nối nam hoặc nữ. Các bím tóc sợi quang thường không được bọc ngoài để nối và sau đó được bảo vệ trong khay nối sợi bằng bộ bảo vệ mối nối cơ học hoặc nhiệt.
Phân loại bím tóc sợi quang
Theo loại sợi
Bím tóc sợi quang được chia thành hai loại chính: sợi đơn mode (màu vàng) và sợi đa mode (màu cam). Dây cáp quang đa mode sử dụng cáp quang đa mode số lượng lớn có thông số kỹ thuật 62,5/125 micron hoặc 50/125-micron, được kết thúc bằng đầu nối cáp quang đa mode ở một đầu. Ngoài ra, cáp quang đa mode 10G (OM3 hoặc OM4) có sẵn ở dạng bím tóc sợi quang, thường được phân biệt bằng màu vỏ nước. Mặt khác, cáp đuôi lợn sợi đơn chế độ sử dụng cáp sợi đơn chế độ 9/125 micron và được kết thúc bằng các đầu nối sợi đơn chế độ ở một đầu.
Có sẵn nhiều loại bím tóc sợi quang. mỗi kết thúc bằng một đầu nối khác nhau. Các đầu nối cáp đuôi lợn thường được sử dụng bao gồm một loạt các tùy chọn, chẳng hạn như đuôi lợn sợi LC, đuôi lợn sợi SC, đuôi lợn sợi ST, đuôi lợn sợi FC, đuôi lợn sợi MT-RJ, đuôi lợn sợi E2000 và các loại khác. Mỗi đầu nối đều có ưu điểm và phù hợp với các ứng dụng và hệ thống khác nhau. Chúng ta hãy xem xét kỹ hơn một số cái thường được sử dụng:
● Đuôi lợn sợi quang SC:Đầu nối cáp đuôi lợn SC có thiết kế ngắt kết nối không quang học với ống nối bằng hợp kim không gỉ hoặc zirconia có bán kính trước 2,5mm. Sợi bím SC được biết đến vì hiệu quả về chi phí và được sử dụng rộng rãi trong các ứng dụng CATV, LAN, WAN, thử nghiệm và đo lường.
● Đuôi lợn sợi quang FC:Đuôi lợn sợi FC sử dụng thân kim loại của đầu nối quang FC và có cấu trúc kiểu vít với các ống nối bằng gốm có độ chính xác cao. Bím tóc sợi quang FC và các sản phẩm liên quan được ứng dụng rộng rãi trong các kết nối cáp quang nói chung.
● Bím tóc sợi quang ST:Đầu nối đuôi lợn ST đặc biệt phổ biến cho các ứng dụng mạng LAN cáp quang đa chế độ. Nó có một ống nối có đường kính 2,5mm mở rộng được làm bằng gốm (zirconia), hợp kim không gỉ hoặc nhựa. Bím tóc sợi ST thường được sử dụng trong các ứng dụng viễn thông, công nghiệp, y tế và cảm biến.
Theo môi trường ứng dụng
Có các loại cáp bím tóc chuyên dụng, được gọi là bím tóc sợi bọc thép và bím tóc sợi không thấm nước, được thiết kế để chịu được môi trường khắc nghiệt và khắc nghiệt.
● Bím tóc bọc thép:Bím tóc sợi quang bọc thép được chế tạo bằng ống thép không gỉ hoặc vật liệu thép chắc chắn khác bên trong áo khoác ngoài. Thiết kế này cung cấp khả năng bảo vệ bổ sung cho sợi quang và nâng cao độ tin cậy của mạng tổng thể. Nó cũng giúp ngăn ngừa hư hỏng do động vật gặm nhấm, công trình xây dựng hoặc trọng lượng của các loại cáp khác gây ra.
● Bím tóc không thấm nước:Bím tóc bằng sợi không thấm nước được thiết kế với bộ phận chống thấm được tăng cường bằng thép không gỉ và áo khoác bọc thép ngoài trời PE (Poly Ethylene). Loại bím tóc này rất phù hợp với các môi trường khắc nghiệt như tháp truyền thông, lắp đặt CATV và các ứng dụng quân sự. Cáp đuôi lợn không thấm nước mang lại độ dẻo dai, độ bền kéo tuyệt vời và hiệu suất đáng tin cậy, khiến nó trở nên lý tưởng cho các kết nối ngoài trời.
Bím tóc sợi quang có nhiều loại sợi khác nhau, chẳng hạn như 1, 2, 4, 6, 8, 12, 24 và 48 sợi. Thiết kế của bím tóc phụ thuộc vào số lượng sợi.
● Bím tóc sợi quang đơn giản:Loại này chứa một sợi quang và một đầu nối duy nhất ở một đầu.
● Bím tóc sợi quang kép:Bím tóc song công có hai sợi và hai đầu nối ở một đầu, với mỗi sợi thường được đánh dấu là "A" hoặc "B" hoặc sử dụng các bốt đầu nối có màu khác nhau để biểu thị cực tính.
Tương tự, các bím tóc có 4, 6, 8, 12, 24, 48 và thậm chí nhiều hơn 48 sợi có các tính năng tương ứng, đáp ứng nhu cầu cụ thể của các ứng dụng và hệ thống khác nhau.
Lưu ý: Bím tóc sợi có đầu nối cái (dùng trong bảng vá lỗi để dễ kết nối) hoặc đầu nối đực (cắm trực tiếp vào bộ thu phát quang để truyền tín hiệu).
Ưu điểm của bím tóc sợi quang
Dễ dàng cài đặt
Bím tóc sợi quang đi kèm với các đầu nối được kết thúc trước, giúp chúng dễ dàng lắp đặt và giảm nhu cầu chấm dứt tại chỗ. Điều này giúp đơn giản hóa quá trình cài đặt và tiết kiệm thời gian.
Chấm dứt nhất quán và chất lượng cao
Bím tóc được chấm dứt tại nhà máy, đảm bảo việc chấm dứt nhất quán và chất lượng cao. Điều này giảm thiểu nguy cơ lỗi của con người trong quá trình chấm dứt hiện trường, mang lại hiệu suất tổng thể tốt hơn.
Khả năng tương thích
Bím tóc có thể được kết thúc bằng nhiều loại đầu nối khác nhau, chẳng hạn như SC, LC, ST hoặc các loại khác, đảm bảo khả năng tương thích với các thiết bị và hệ thống khác nhau. Khả năng thích ứng này có giá trị trong các môi trường mạng đa dạng.
Giảm mất tín hiệu
Các đầu cuối và độ chính xác trong việc căn chỉnh đầu nối của nhà máy giúp giảm thiểu hiện tượng mất tín hiệu và đảm bảo truyền ánh sáng hiệu quả. Điều này rất quan trọng để duy trì hiệu suất và tính toàn vẹn của mạng cáp quang.
Ứng dụng của bím tóc sợi quang
Đầu cuối cáp quang
Bím tóc sợi quang thường được sử dụng để kết thúc cáp quang, được sử dụng để truyền tín hiệu quang trên khoảng cách xa. Các bím tóc được kết nối với cáp quang, sau đó được nối hoặc kết thúc bằng đầu nối quang với một bộ phận khác trong hệ thống, chẳng hạn như bảng vá lỗi hoặc bộ thu phát quang.
Xây dựng mạng cáp quang
Bím tóc sợi quang được sử dụng rộng rãi trong việc xây dựng mạng cáp quang, nơi chúng được sử dụng để kết nối các thành phần khác nhau, chẳng hạn như bộ thu phát quang, bộ khuếch đại quang và bộ tách quang. Chúng cung cấp kết nối đáng tin cậy và hiệu quả giữa các thành phần này, đảm bảo truyền tín hiệu quang thích hợp trong mạng.
Các trung tâm dữ liệu
Bím tóc sợi quang cũng được sử dụng trong các trung tâm dữ liệu để kết nối các bộ thu phát quang và bảng vá lỗi. Điều này cho phép các trung tâm dữ liệu xử lý lượng lớn lưu lượng dữ liệu một cách hiệu quả và giảm thiểu tình trạng mất tín hiệu, đảm bảo truyền dữ liệu tốc độ cao và đáng tin cậy.
Kiểm tra và bảo trì
Bím tóc sợi quang cũng được sử dụng trong thử nghiệm và bảo trì hệ thống cáp quang. Chúng cung cấp một cách thuận tiện để kiểm tra tín hiệu quang mà không làm gián đoạn cáp quang chính, giúp xác định và giải quyết vấn đề dễ dàng hơn.
Bím tóc sợi quang yêu cầu lắp đặt và kết thúc thích hợp để đảm bảo hiệu suất tối ưu. Hãy cùng khám phá quy trình từng bước cho cả quá trình cài đặt và chấm dứt, cùng với một số mẹo bảo trì.
Quá trình cài đặt
Bắt đầu bằng việc chuẩn bị cáp quang, đảm bảo nó sạch sẽ và không bị hư hỏng hoặc xoắn. Tước vỏ ngoài của cáp bằng dụng cụ tuốt sợi, để lộ các sợi sợi. Làm sạch các sợi lộ ra bằng khăn lau không có xơ và cồn isopropyl để loại bỏ bụi bẩn hoặc chất gây ô nhiễm. Chuẩn bị bím tóc bằng cách tước lớp phủ bảo vệ của nó, để lại một đoạn sợi trần dài. Căn chỉnh các đầu bị tước của cáp và đuôi lợn, đảm bảo chúng được căn chỉnh chính xác để nối nhiệt hạch hoặc đầu nối cơ khí. Sử dụng mối nối nhiệt hạch hoặc đầu nối cơ học để nối các sợi lại với nhau một cách an toàn. Bảo vệ mối nối hoặc điểm kết nối bằng ống co nhiệt hoặc bọc đầu nối. Kiểm tra bím tóc đã lắp đặt bằng máy đo công suất quang để xác minh cường độ tín hiệu. Các ứng dụng và ngành công nghiệp phổ biến sử dụng bím tóc sợi quang bao gồm viễn thông, trung tâm dữ liệu, cơ sở y tế và tự động hóa công nghiệp. Chúng rất cần thiết trong việc kết nối các thiết bị khác nhau như bộ chuyển mạch, bộ định tuyến, bộ thu phát và bảng vá lỗi.
Quá trình chấm dứt
Bắt đầu bằng cách chuẩn bị cáp quang theo cách tương tự như đã đề cập trong quá trình cài đặt. Tước lớp vỏ ngoài của cáp để lộ các sợi. Làm sạch cả hai đầu cáp bằng khăn lau không có xơ và cồn isopropyl để loại bỏ mọi chất gây ô nhiễm. Chuẩn bị đầu nối bằng cách tháo nắp bảo vệ và làm sạch nó. Chèn từng sợi vào khe tương ứng của nó trong ống nối đầu nối. Gắn chắc chắn thân đầu nối để giảm lực căng cho các sợi bị kết thúc. Kiểm tra và làm sạch mọi chất kết dính hoặc mảnh vụn dư thừa xung quanh khu vực đầu nối. Kiểm tra từng bím tóc được kết thúc bằng máy đo công suất quang để đảm bảo truyền tín hiệu thích hợp. Để duy trì hiệu suất tối ưu của bím tóc sợi quang, cần phải kiểm tra và vệ sinh thường xuyên. Tránh uốn cong hoặc xoắn chúng quá mức vì điều này có thể gây mất hoặc đứt tín hiệu. Ngoài ra, hãy bảo vệ chúng khỏi bụi và hơi ẩm.
Các yếu tố cần xem xét trước khi chọn bím tóc sợi quang
Loại sợi
Điều đầu tiên bạn cần quan tâm khi lựa chọn cáp quang đó là loại sợi. Có hai loại sợi chính: chế độ đơn và đa chế độ. Sợi quang đơn mode được thiết kế để truyền ở khoảng cách xa, trong khi sợi quang đa mode phù hợp hơn với khoảng cách ngắn hơn. Nếu bạn đang truyền dữ liệu qua khoảng cách xa, bạn sẽ muốn sử dụng cáp quang chế độ đơn. Nếu bạn đang truyền dữ liệu qua khoảng cách ngắn hơn, cáp quang đa mode sẽ đủ.
Kích thước lõi
Kích thước lõi của cáp quang đề cập đến đường kính của lõi thủy tinh hoặc nhựa mang tín hiệu ánh sáng. Kích thước lõi ảnh hưởng đến cả khả năng băng thông và khoảng cách của cáp. Nói chung, kích thước lõi lớn hơn sẽ tốt hơn cho khoảng cách ngắn hơn và băng thông thấp hơn, trong khi kích thước lõi nhỏ hơn sẽ tốt hơn cho khoảng cách xa hơn và băng thông cao hơn.
Chất liệu áo khoác
Chất liệu vỏ của cáp quang rất quan trọng vì nó bảo vệ sợi khỏi bị hư hại và các yếu tố môi trường. Có một số chất liệu áo khoác khác nhau để lựa chọn, bao gồm PVC, LSZH và Plenum. PVC là chất liệu áo khoác phổ biến nhất và phù hợp với hầu hết các ứng dụng. Áo khoác LSZH (Low Smoke Zero Halogen) được sử dụng trong môi trường mà khói và hơi độc có thể gây nguy hiểm, chẳng hạn như trong máy bay hoặc tàu ngầm. Áo khoác toàn thể được sử dụng trong không gian xử lý không khí, chẳng hạn như trong các tòa nhà văn phòng.
loại trình kết nối
Loại đầu nối là một yếu tố quan trọng khác cần xem xét khi chọn cáp quang. Có sẵn một số loại đầu nối khác nhau, bao gồm SC, FC, ST và LC. Loại đầu nối bạn chọn sẽ tùy thuộc vào thiết bị bạn đang kết nối và khoảng cách giữa chúng.
Môi trường cài đặt
Cuối cùng, bạn sẽ muốn xem xét môi trường lắp đặt khi chọn cáp quang. Các môi trường khác nhau yêu cầu các loại cáp khác nhau. Ví dụ: nếu bạn đang lắp đặt cáp ở môi trường ngoài trời khắc nghiệt, bạn sẽ muốn chọn cáp được thiết kế để sử dụng ngoài trời và có thể chịu được sự tiếp xúc với các yếu tố thời tiết. Nếu bạn đang lắp đặt cáp trong trung tâm dữ liệu, bạn sẽ muốn chọn loại cáp dễ cài đặt và quản lý.
Mẹo sử dụng bím tóc sợi quang
Giữ đầu nối cáp sạch sẽ và khô ráo
Trước khi sử dụng cáp quang, hãy làm sạch các đầu nối trên cáp và trên các cáp hoặc cổng mà cáp được kết nối vào. Các đầu nối có thể dễ dàng bị nhiễm bẩn do bụi, dầu từ tay, cặn màng ngưng tụ từ hơi không khí và lớp phủ còn sót lại sau khi nước và dung môi bay hơi. Độ ẩm cũng có thể ăn mòn các đầu cáp, vì vậy hãy bảo quản cáp ở nơi khô ráo.
Để nắp bụi cho đến khi sẵn sàng kết nối
Mũ che bụi giữ các chất gây ô nhiễm và hơi ẩm tránh xa đầu nối và bảo vệ nó khỏi bị hư hỏng. Sau khi tháo nắp chống bụi, hãy kiểm tra và làm sạch ống nối trước khi kết nối với cáp hoặc thiết bị khác. Chỉ sử dụng các sản phẩm làm sạch dành cho đầu nối cáp quang.
Hãy thư giãn đi
Cáp sợi cực kỳ bền bao gồm lớp bọc, lớp phủ và vỏ bọc để bảo vệ các sợi thủy tinh mỏng manh và mang lại độ bền. Tuy nhiên, nếu xử lý sai, các sợi thủy tinh có thể bị gãy, ảnh hưởng đến việc truyền tín hiệu.
Kiểm tra điểm thất bại
Việc vượt quá định mức bán kính uốn cong hoặc khả năng chống đứt của cáp có thể ảnh hưởng đến hiệu suất, vì vậy hãy sử dụng bộ định vị lỗi trực quan (VFL) để tìm bất kỳ điểm hỏng hóc nào hoặc đồng hồ đo điện để xác định xem có bị mất tín hiệu hay không.
Tránh dây cáp rối
Cuộn cáp quang và các đầu nối an toàn bằng ốc vít kiểu móc và vòng. Vì cáp bị nén có thể gây mất tín hiệu nên hãy tránh sử dụng dây buộc bằng nhựa. Khi dây buộc zip là giải pháp duy nhất, hãy buộc lỏng dây buộc.
Hướng dẫn Câu hỏi thường gặp Cơ bản về Bím tóc sợi quang
Hỏi: Bím tóc sợi dùng để làm gì?
Q: Sự khác biệt giữa bím tóc và dây vá là gì?
Hỏi: Bím tóc sợi quang là gì?
Q: Làm thế nào để kiểm tra kết nối?
Q: Bím tóc bằng sợi có kích thước như thế nào?
Q: Các loại bím tóc sợi là gì?
Q: Bím tóc sợi được sử dụng ở đâu?
Hỏi: Sự khác biệt giữa cáp quang và dây vá là gì?
Hỏi: Có những loại bím tóc sợi quang nào?
Hỏi: Bước sóng của bím tóc sợi quang là gì?
Hỏi: Khoảng cách tối đa mà một sợi dây cáp quang có thể truyền tín hiệu là bao nhiêu?
Q: Bím tóc bằng sợi hoạt động như thế nào?
Hỏi: Đầu nối bím tóc phổ biến nhất được sử dụng rộng rãi là gì?
Q: Chúng ta sử dụng khớp nối bím tóc ở đâu?
Q: Bạn nối bím tóc như thế nào?
Q: Bím tóc một chế độ là gì?
Q: Làm thế nào để thay thế đầu nối đuôi lợn?
Hỏi: Ưu điểm của bím tóc sợi quang kết thúc trước là gì?
Hỏi: Độ căng kéo tối đa của bím tóc sợi quang là bao nhiêu?
Hỏi: Bím tóc sợi quang có phù hợp cho các ứng dụng ngoài trời không?
Là một trong những nhà sản xuất và cung cấp bím tóc sợi quang hàng đầu tại Trung Quốc, chúng tôi nồng nhiệt chào đón bạn mua bím tóc sợi quang trong kho từ nhà máy của chúng tôi. Tất cả các sản phẩm tùy chỉnh có chất lượng cao và giá thấp. Để biết bảng giá và mẫu miễn phí, hãy liên hệ với chúng tôi ngay bây giờ.
