Bộ chia PLC sợi quang
Evolux Fiber: Nhà sản xuất bộ chia PLC sợi quang chuyên nghiệp của bạn!

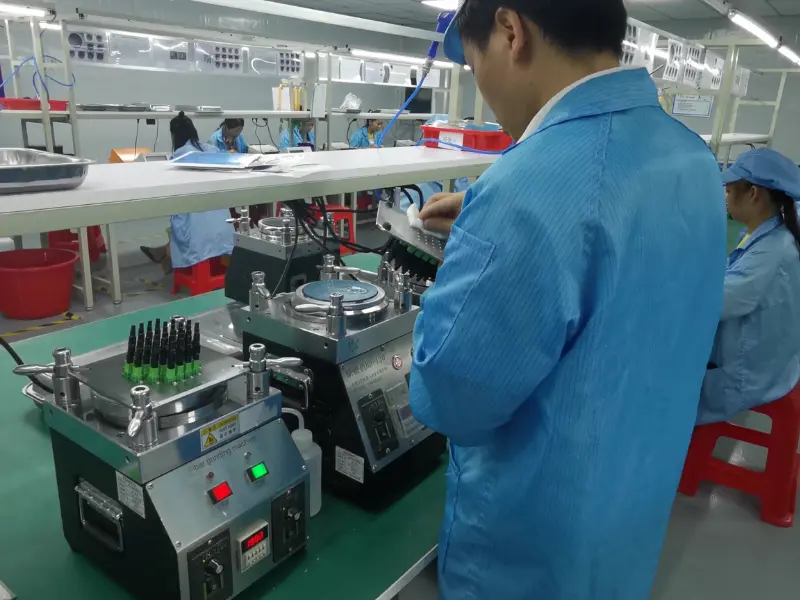

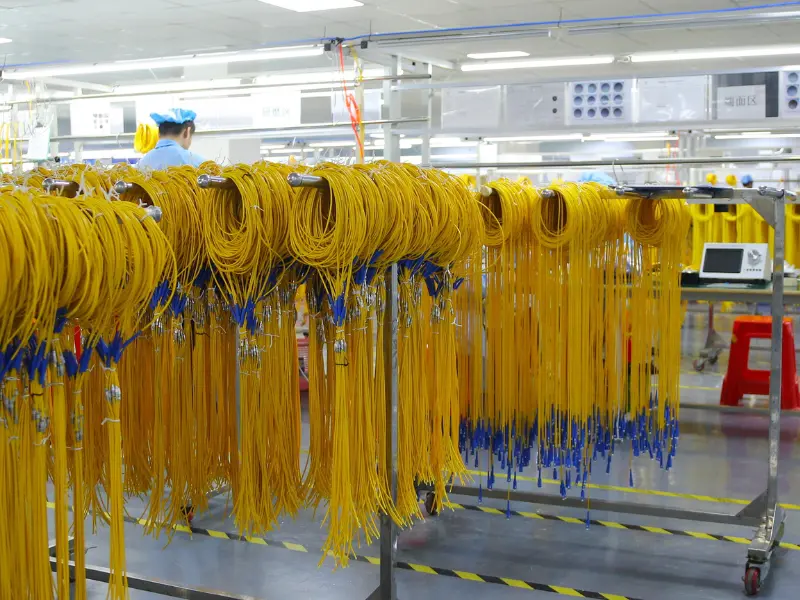

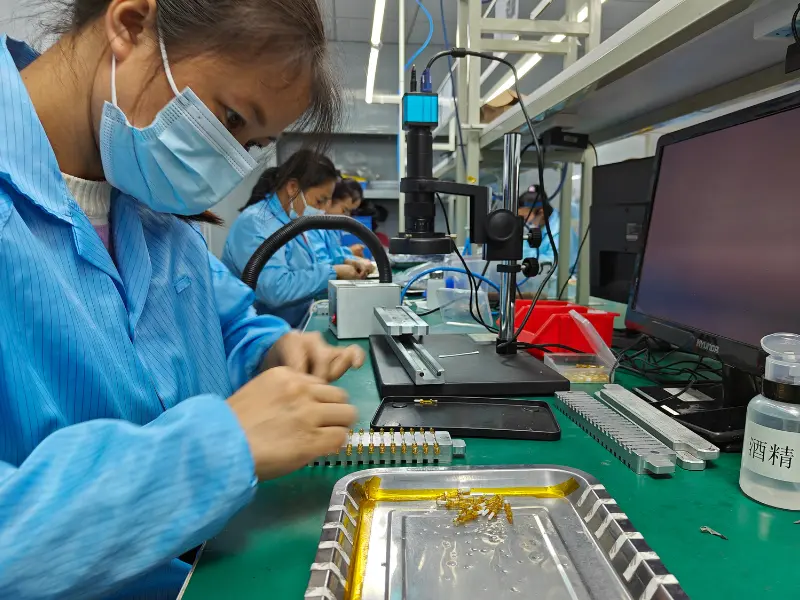

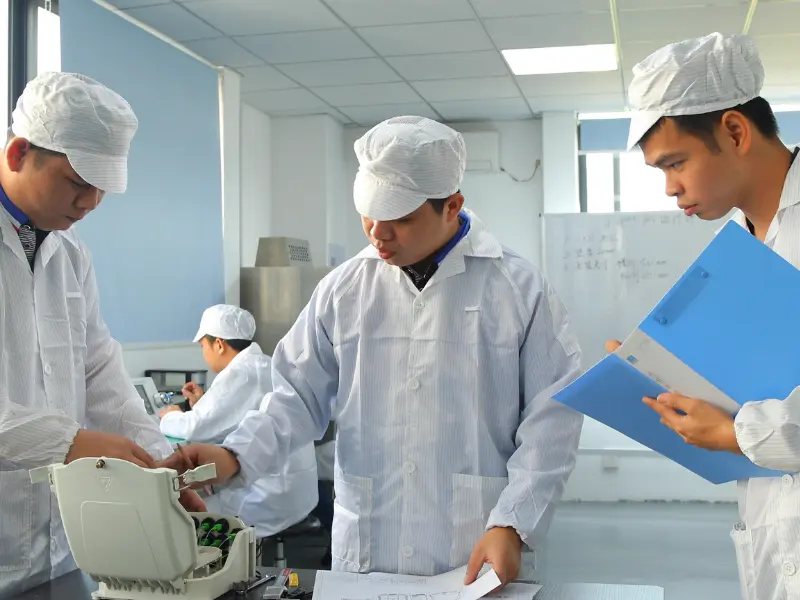

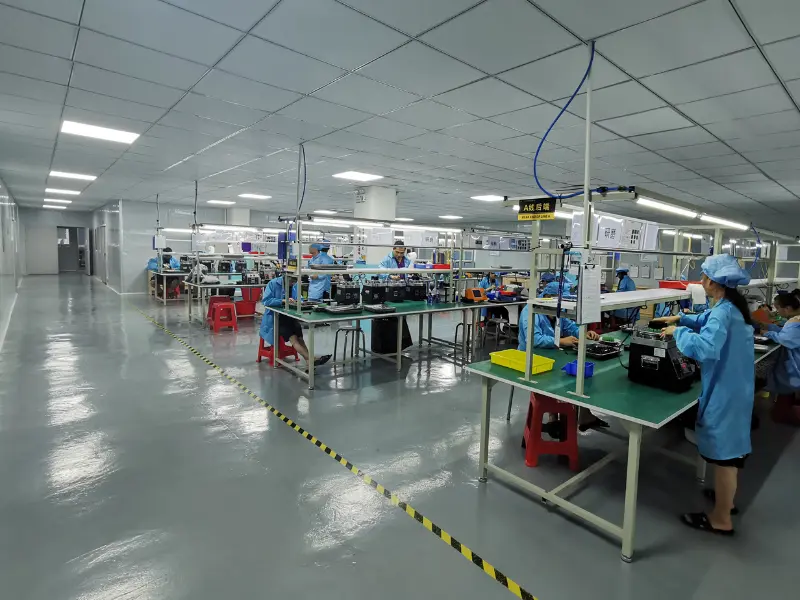

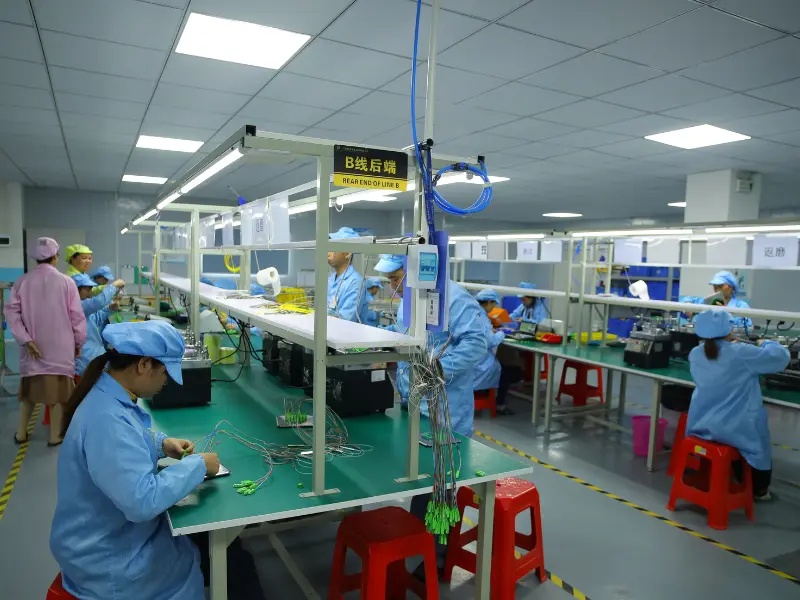

Công ty TNHH Sợi Evolux Thâm Quyến là nhà cung cấp hàng đầu các giải pháp cáp quang tiên tiến, chuyên nghiên cứu, phát triển, sản xuất và phân phối các sản phẩm cáp quang chất lượng cao. Được thành lập vào năm 2013 và có trụ sở chính tại Shen Zhen, Trung Quốc, chúng tôi đã nổi lên như một cái tên đáng tin cậy trong lĩnh vực cáp quang. Với sự tập trung mạnh mẽ vào sự đổi mới và độ tin cậy, chúng tôi cố gắng đáp ứng nhu cầu ngày càng tăng của ngành viễn thông toàn cầu.
Lợi ích của chúng ta
Danh mục sản phẩm đa dạng
Chúng tôi cung cấp đầy đủ các sản phẩm cáp quang, từ cáp quang đơn mode và đa chế độ đến cáp quang đặc biệt cho các ứng dụng cụ thể, bao gồm cáp quang, đầu nối, bộ thu phát, bộ chuyển đổi và các phụ kiện liên quan để đáp ứng nhu cầu đa dạng của khách hàng. .
Hỗ trợ khách hàng xuất sắc
Chúng tôi đã tập hợp một đội ngũ chuyên gia sẵn sàng hỗ trợ khách hàng của mình. Họ hỗ trợ khách hàng lựa chọn giải pháp cáp quang phù hợp và hướng dẫn quy trình triển khai, cho phép khách hàng được tư vấn toàn diện trước khi bán hàng đến hỗ trợ sau bán hàng và hỗ trợ kỹ thuật.
Cơ sở R&D tiên tiến

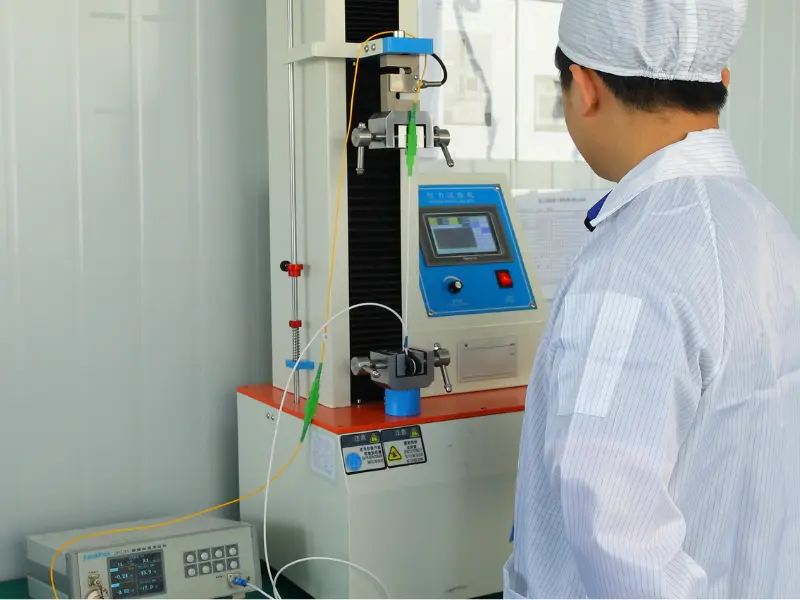

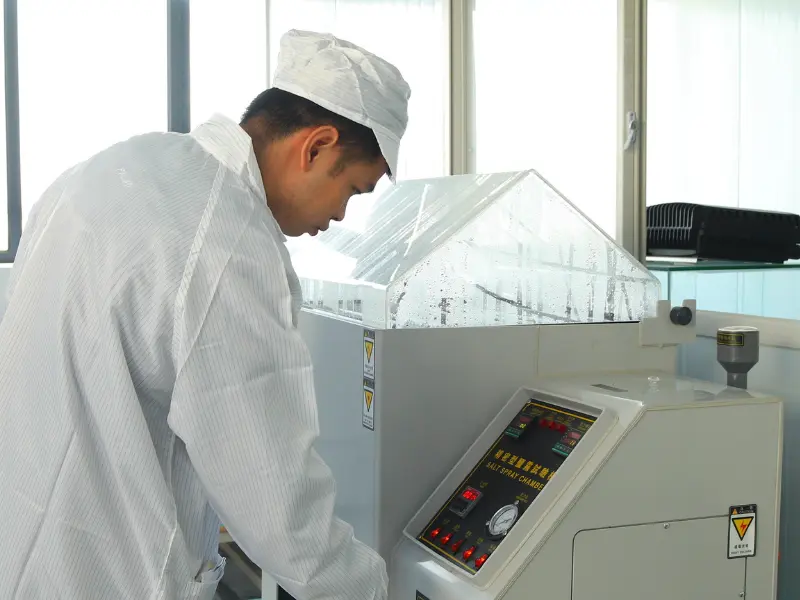

Cơ sở vật chất, thiết bị R&D hiện đại và các phòng thí nghiệm chuyên ngành cung cấp môi trường lý tưởng để tiến hành nghiên cứu, thử nghiệm và thử nghiệm vật liệu sợi quang, quy trình thiết kế và sản xuất.
Dịch vụ tùy chỉnh chuyên nghiệp
Chúng tôi cung cấp các tùy chọn tùy chỉnh cho phép khách hàng điều chỉnh các sản phẩm cáp quang theo nhu cầu cụ thể của họ. Đường kính sợi, vật liệu phủ hoặc loại đầu nối đều có thể được tùy chỉnh linh hoạt.
Đầu nối cáp quang là thiết bị dùng để liên kết các sợi quang, tạo điều kiện cho việc truyền tín hiệu ánh sáng hiệu quả. Đầu nối cáp quang cho phép kết nối và ngắt kết nối nhanh hơn so với nối. Chúng có nhiều loại khác nhau như SC, LC, ST và MTP, mỗi loại được thiết kế cho các ứng dụng cụ thể.
Bộ chia sợi quang PLC có thể được phân loại theo chip bộ chia PLC mà họ sử dụng, nghĩa là có các bộ chia PLC 1xN và 2xN, chẳng hạn như bộ chia 1x4, bộ chia 1x8, bộ chia 1x16, bộ chia 2x32, bộ chia PLC 2x64, v.v. Người dùng có thể chọn đầu vào và số đầu ra tùy thuộc vào điều kiện thuê bao hoặc chiều dài cáp. Ngoài ra, bộ chia PLC cũng có thể được phân loại dựa trên các gói khác nhau để đáp ứng nhu cầu của khách hàng trong nhiều tình huống khác nhau, bao gồm bộ chia PLC kích thước nhỏ cần sử dụng trong hộp đầu cuối và bộ chia PLC gắn trên giá kích thước lớn có thể lắp đặt trong giá đỡ. Có năm loại bộ chia PLC trên thị trường: Bộ chia sợi quang trần, Bộ chia sợi không khối, Bộ chia ABS, Bộ chia LGX và Bộ chia giá đỡ.
Bộ chia sợi quang trần
Bộ chia sợi trần không có đầu nối ở các đầu sợi trần nên cần có bộ bảo vệ hoàn chỉnh trong hộp đựng và trên thiết bị. Do kích thước nhỏ gọn nên nó có thể dễ dàng được đặt trong các hộp nối và hộp nối chính thức. Bộ chia sợi trần giảm thiểu chiếm dụng không gian và đồng thời giảm chi phí lắp đặt. Nó thường được sử dụng cho FTTH, PON, LAN, CATV, thiết bị kiểm tra và các ứng dụng khác.
Bộ chia sợi không khối
Mặc dù bộ chia PLC không khối có hình dáng tương tự như bộ chia sợi trần. Tuy nhiên, nó có thể cung cấp khả năng bảo vệ sợi mạnh hơn vì nó có gói ống thép không gỉ nhỏ gọn hơn. Bộ chia PLC không khối không yêu cầu kết hợp sợi quang trong quá trình cài đặt và chủ yếu được sử dụng cho các kết nối khác nhau phía trên hộp phân phối hoặc tủ mạng.
Bộ chia sợi mô-đun ABS
Bộ chia ABS có vỏ bằng nhựa ABS, có khả năng bảo vệ tốt cho các linh kiện quang và cáp bên trong. Bộ chia ABS đơn giản và nhỏ gọn, có thể thích ứng với các môi trường và yêu cầu lắp đặt khác nhau. Nó được sử dụng rộng rãi với các hộp phân phối cáp quang ngoài trời cho mạng PON, FTTH, FTTX, GOPN.
Bộ chia sợi Cassette LGX
Bộ chia PLC LGX được trang bị hộp kim loại chắc chắn. Nó có thể được sử dụng một mình hoặc dễ dàng cài đặt trong bảng vá cáp quang tiêu chuẩn hoặc khung cáp quang mà không cần nối lưu trữ hoặc nhân viên có tay nghề cao trong quá trình triển khai. Vỏ hộp kim loại LGX tiêu chuẩn cung cấp phương pháp cắm và chạy để tích hợp vào mạng, giúp loại bỏ rủi ro trong quá trình cài đặt.
Bộ chia giá đỡ
1U và 2U là hai kích thước giá đỡ có sẵn dành cho bộ chia trên thị trường, trong khi bộ chia giá đỡ 1U được sử dụng phổ biến hơn. Bộ chia PLC được lắp đặt trong bộ giá đỡ, có hiệu suất quang học tuyệt vời và lắp đặt mạng thuận tiện. Bộ chia gắn trên giá được sử dụng rộng rãi trong EPON, GPON, FTTX, FTTH, v.v. và cung cấp giải pháp lý tưởng cho môi trường cáp mật độ cao.
Lợi ích của bộ chia PLC sợi quang
Hiệu quả chi phí
Bộ tách sợi quang loại bỏ nhu cầu sử dụng nhiều sợi bằng cách cho phép phân chia một sợi quang thành nhiều đường dẫn. Điều này làm giảm đáng kể chi phí triển khai và bảo trì mạng vì cần ít sợi hơn để phục vụ nhiều thuê bao hoặc thiết bị.
Tính linh hoạt và khả năng mở rộng
Bộ chia cung cấp tính linh hoạt và khả năng mở rộng cho các thiết kế mạng. Chúng có thể dễ dàng được thêm hoặc xóa theo yêu cầu mạng, cho phép mở rộng hoặc cấu hình lại mạng liền mạch. Tính linh hoạt này cho phép quản trị viên mạng thích ứng với nhu cầu thay đổi mà không cần thay đổi cơ sở hạ tầng rộng rãi.
Mất tín hiệu tối thiểu
Bộ chia sợi quang chất lượng cao có tổn thất chèn và suy hao phản hồi thấp, đảm bảo phân phối tín hiệu hiệu quả. Việc mất tín hiệu tối thiểu cho phép truyền đáng tin cậy trên khoảng cách xa mà không ảnh hưởng đến chất lượng tín hiệu. Điều này đặc biệt quan trọng đối với các ứng dụng yêu cầu tốc độ dữ liệu cao và độ trễ thấp.
Ứng dụng của bộ chia PLC sợi quang
Trung tâm dữ liệu
Bộ chia sợi PLC thường được sử dụng trong mạng trung tâm dữ liệu để phân phối dữ liệu nhanh đến nhiều máy chủ và thiết bị lưu trữ. Điều này giúp các trung tâm dữ liệu có thể xử lý hiệu quả khối lượng lưu lượng dữ liệu lớn, giúp truyền dữ liệu nhanh chóng và liền mạch.
Mạng truy cập quang
Bộ chia sợi PLC thường được sử dụng trong các mạng truy cập quang để cung cấp kết nối internet tốc độ cao cho một số khách hàng. Chúng cung cấp cho người dùng cuối khả năng kết nối tốc độ cao và đáng tin cậy, đồng thời hoàn hảo cho các ứng dụng FTTH (Fiber to the Home) và FTTB (Fiber to the Building). Bộ chia PLC trong mạng PON.
Mạng quang thụ động (PON)
Bộ chia PLC là một thành phần quan trọng của mạng quang thụ động (PON), là mạng quang liên kết nhiều người tiêu dùng với một sợi quang duy nhất. Mỗi khách hàng có một kết nối chuyên dụng duy nhất nhờ bộ chia PLC tách tín hiệu quang thành nhiều đường dẫn khác nhau.
Thiết bị y tế
Để phân phối tín hiệu quang từ nhiều camera khác nhau đến một màn hình duy nhất, bộ tách sợi PLC cũng được sử dụng trong các thiết bị y tế như máy nội soi. Nhờ đó, các chuyên gia y tế có thể xem ảnh từ nhiều góc độ khác nhau và hiểu rõ hơn về cấu trúc bên trong cơ thể bệnh nhân.
Các chỉ số kỹ thuật chung của bộ chia PLC sợi quang
Mất chèn
Suy hao chèn của bộ chia đề cập đến số dB trên mỗi đầu ra so với tổn thất ánh sáng đầu vào.
Tổn thất bổ sung
Suy hao bổ sung được định nghĩa là tổng công suất quang cho tất cả các cổng đầu ra và số dB so với tổn thất công suất quang ở đầu vào.
Tỷ lệ quang phổ
Tỷ lệ quang phổ được định nghĩa là tỷ lệ công suất đầu ra của mỗi cổng đầu ra của bộ tách quang và trong ứng dụng hệ thống, tỷ lệ quang phổ thực sự dựa trên lượng công suất quang mà nút quang của hệ thống thực tế yêu cầu để xác định tỷ lệ quang phổ thích hợp (ngoại trừ phân bố trung bình) và tỷ lệ quang phổ của máy quang phổ có liên quan đến bước sóng của ánh sáng truyền qua.
Mức độ cô lập
Sự cách ly đề cập đến khả năng một đường quang của bộ chia ánh sáng để cách ly tín hiệu ánh sáng trong các đường ánh sáng khác.
Các thành phần của bộ chia PLC sợi quang
Cổng đầu vào và đầu ra
Cổng đầu vào là nơi tín hiệu quang đến đi vào bộ chia, thường thông qua một sợi cáp quang. Số lượng cổng đầu vào phụ thuộc vào loại và cấu hình của bộ chia. Cổng đầu ra là nơi các tín hiệu quang được phân chia thoát ra khỏi bộ chia và được kết nối với thiết bị nhận hoặc các thiết bị mạng khác. Số lượng cổng đầu ra có thể khác nhau và xác định số lượng đường dẫn tín hiệu được chia.
Khớp nối và bộ chia
Bộ ghép và bộ chia đóng vai trò quan trọng trong việc phân tách tín hiệu quang. Chúng được thiết kế để chia tín hiệu đến thành nhiều đường dẫn đầu ra. Các bộ ghép nối có nhiệm vụ phân phối tín hiệu đồng đều giữa các cổng đầu ra, đảm bảo mỗi đường dẫn đều nhận được một phần công suất của tín hiệu. Mặt khác, các bộ chia tách tín hiệu thành các đường dẫn riêng biệt, cho phép truyền đồng thời đến nhiều người nhận.
Mảng sợi và ống dẫn sóng
Mảng sợi là mảng gồm các sợi riêng lẻ được căn chỉnh và hợp nhất với nhau để tạo thành vùng phân tách bên trong bộ chia. Chúng cung cấp khuôn khổ vật lý để phân tách tín hiệu quang. Mặt khác, ống dẫn sóng là cấu trúc dẫn hướng và định hướng tín hiệu quang bên trong bộ chia. Trong trường hợp bộ tách Mạch sóng ánh sáng phẳng (PLC), các ống dẫn sóng được khắc trên đế silica hoặc silicon, cho phép điều khiển và phân phối tín hiệu quang một cách chính xác.
Vỏ bảo vệ
Bộ chia sợi quang được đặt trong vỏ bảo vệ để che chắn các bộ phận mỏng manh khỏi các yếu tố môi trường bên ngoài. Những vỏ này thường được làm bằng vật liệu bền, chẳng hạn như kim loại hoặc nhựa, và cung cấp khả năng bảo vệ cơ học cũng như duy trì sự liên kết và ổn định của các bộ phận bên trong. Vỏ bảo vệ cũng hỗ trợ quản lý các kết nối cáp quang, đảm bảo hoạt động đáng tin cậy và an toàn.
Tổng cộng, có năm bước để sản xuất bộ chia sợi quang. Mỗi bước yêu cầu kiểm soát và quản lý chặt chẽ các thông số khác nhau như môi trường, nhiệt độ và độ chính xác chi tiết về lắp ráp và thiết bị.
Chuẩn bị linh kiện
Nói chung, cần có ba thành phần. Chip mạch PLC được nhúng trên một tấm wafer thủy tinh và mỗi đầu của tấm wafer thủy tinh được đánh bóng để đảm bảo bề mặt phẳng có độ chính xác cao và độ tinh khiết cao. Các rãnh chữ V sau đó được nghiền trên nền thủy tinh. Một sợi đơn hoặc nhiều sợi ruy băng được lắp ráp trên đế thủy tinh. Việc lắp ráp này sau đó được đánh bóng.
Căn chỉnh
Sau khi chuẩn bị xong ba thành phần, chúng được đặt vào giai đoạn căn chỉnh. Mảng sợi đầu vào và đầu ra được đặt ở giai đoạn đo góc để căn chỉnh với chip PLC. Sự liên kết vật lý giữa các mảng sợi quang và chip được giám sát thông qua đầu ra mức năng lượng liên tục từ mảng sợi quang.
Sự chữa bệnh
Sau đó, tổ hợp này được đặt trong buồng UV (tia cực tím), nơi nó sẽ được xử lý hoàn toàn ở nhiệt độ được kiểm soát.
Bao bì
Bộ chia trần được căn chỉnh và lắp ráp thành một vỏ kim loại nơi các khung sợi được đặt ở cả hai đầu của cụm. Và sau đó cần thực hiện kiểm tra chu kỳ nhiệt độ để đảm bảo tình trạng sản phẩm cuối cùng.
Kiểm tra quang học
Về mặt thử nghiệm, ba thông số quan trọng như suy hao chèn, độ đồng nhất và suy hao phụ thuộc phân cực (PDL) được thực hiện trên bộ chia để đảm bảo chất lượng của bộ chia được sản xuất.
Các yếu tố cần xem xét trước khi chọn Bộ chia PLC sợi quang
Kích thước và loại mạng
Xem xét kích thước và loại mạng nơi bộ chia sẽ được triển khai. Đối với các mạng lớn hơn, bộ chia Mạch ánh sáng phẳng (PLC) thường được ưa thích hơn do khả năng mở rộng, băng thông rộng hơn và tỷ lệ phân tách cao hơn. Các mạng nhỏ hơn có thể được hưởng lợi từ bộ chia FBT hai mặt hợp nhất, hiệu quả hơn về mặt chi phí đối với tỷ lệ phân tách thấp hơn.
So sánh hiệu suất và chi phí
Xem xét các khía cạnh hiệu suất và chi phí của bộ chia FBT và PLC. Bộ chia FBT thường tiết kiệm chi phí hơn cho các mạng nhỏ hơn và tỷ lệ phân tách thấp hơn. Bộ chia PLC, mặc dù tương đối đắt hơn, nhưng mang lại hiệu suất tốt hơn, băng thông rộng hơn và tỷ lệ phân tách cao hơn, khiến chúng phù hợp với hầu hết các mạng cáp quang hoặc ứng dụng yêu cầu khả năng phân phối tín hiệu lớn hơn.
Chất lượng và độ tin cậy
Chọn bộ chia quang từ các nhà sản xuất có uy tín được biết đến về chất lượng và độ tin cậy. Điều này đảm bảo rằng bộ chia đáp ứng các tiêu chuẩn ngành và mang lại hiệu suất ổn định theo thời gian. Hãy xem xét các yếu tố như độ bền, sự ổn định của môi trường và độ tin cậy lâu dài khi đưa ra lựa chọn.
Cấu hình bộ chia
Xác định cấu hình bộ chia thích hợp dựa trên số lượng cổng đầu ra được yêu cầu. Các cấu hình phổ biến bao gồm 1×2, 1×4, 1×8, v.v., biểu thị số lượng cổng đầu vào và đầu ra. Đánh giá các yêu cầu mạng hiện tại và tương lai để chọn cấu hình bộ chia tối ưu.
Yêu cầu tín hiệu
Đánh giá các yêu cầu tín hiệu của mạng. Nếu ứng dụng yêu cầu tốc độ dữ liệu cao, độ trễ thấp và mất tín hiệu ở mức tối thiểu, hãy chọn bộ chia có suy hao chèn thấp và suy hao phản hồi cao. Bộ chia PLC thường mang lại hiệu suất tốt hơn về mặt suy hao chèn và suy hao phản hồi so với bộ chia FBT.
Khả năng tương thích bước sóng
Xem xét khả năng tương thích bước sóng của bộ chia với tín hiệu quang được sử dụng trong mạng. Đảm bảo rằng bộ chia đã chọn hỗ trợ các bước sóng cụ thể cần thiết cho ứng dụng. Một số bộ tách có thể phụ thuộc vào bước sóng và việc chọn loại thích hợp sẽ đảm bảo tính tương thích và hiệu suất tối ưu.
Hướng dẫn Câu hỏi thường gặp Cơ bản về Bộ chia PLC sợi quang
Hỏi: Có bộ chia cáp quang không?
Hỏi: Sự khác biệt giữa bộ chia PLC và bộ chia FBT là gì?
Hỏi: Sự khác biệt giữa bộ ghép sợi quang và bộ chia là gì?
Hỏi: Bộ chia sợi quang hoạt động như thế nào?
Hỏi: PLC có nghĩa là gì trong sợi quang?
Hỏi: Bộ chia sợi quang được chế tạo như thế nào?
Hỏi: Có những loại bộ chia PLC nào?
Q: Tỷ lệ của bộ chia PLC là bao nhiêu?
Câu hỏi: Bộ chia PLC sợi quang là gì?
Hỏi: Bộ chia PLC hoạt động như thế nào trong mạng PON?
Câu hỏi: Cảnh ứng dụng của Bộ chia PLC sợi quang là gì?
Câu hỏi: Bộ chia quang là gì và bộ chia sợi quang hoạt động như thế nào trong mạng cáp quang?
Câu hỏi: Bộ chia sợi quang hoạt động như thế nào trong mạng quang thụ động (PON)?
Hỏi: Các thành phần chính liên quan đến hoạt động của bộ chia sợi quang là gì?
Hỏi: Làm thế nào để áp dụng bộ chia cáp quang trong hệ thống PON?
Hỏi: Tỷ lệ phân chia tối đa cho bộ chia PLC sợi quang là bao nhiêu?
Hỏi: Suy hao chèn của bộ chia PLC sợi quang là gì?
Hỏi: Phạm vi bước sóng của bộ chia PLC sợi quang là bao nhiêu?
Hỏi: Phạm vi nhiệt độ hoạt động điển hình của bộ chia PLC sợi quang là bao nhiêu?
Hỏi: Làm thế nào để bạn làm sạch bộ chia PLC sợi quang?
Là một trong những nhà sản xuất và cung cấp bộ chia plc sợi quang hàng đầu tại Trung Quốc, chúng tôi nồng nhiệt chào đón bạn mua bộ chia plc sợi quang trong kho từ nhà máy của chúng tôi. Tất cả các sản phẩm tùy chỉnh có chất lượng cao và giá thấp. Để biết bảng giá và mẫu miễn phí, hãy liên hệ với chúng tôi ngay bây giờ.
