Evolux Fiber: Nhà sản xuất đầu nối sợi quang chuyên nghiệp của bạn!
Công ty TNHH Sợi Evolux Thâm Quyến là nhà cung cấp hàng đầu các giải pháp cáp quang-tiên tiến, chuyên nghiên cứu, phát triển, sản xuất và phân phối các sản phẩm cáp quang-chất lượng cao. Được thành lập vào năm 2013 và có trụ sở chính tại Shen Zhen, Trung Quốc, chúng tôi đã nổi lên như một cái tên đáng tin cậy trong lĩnh vực cáp quang. Với sự tập trung mạnh mẽ vào sự đổi mới và độ tin cậy, chúng tôi cố gắng đáp ứng nhu cầu ngày càng tăng của ngành viễn thông toàn cầu.
Ưu điểm của chúng tôi
Danh mục sản phẩm đa dạng
Chúng tôi cung cấp nhiều loại sản phẩm cáp quang, từ cáp quang đơn chế độ và đa chế độ đến cáp quang đặc biệt cho các ứng dụng cụ thể, bao gồm cáp quang, đầu nối, bộ thu phát, bộ chuyển đổi và các phụ kiện liên quan để đáp ứng nhu cầu đa dạng của khách hàng.
Hỗ trợ khách hàng xuất sắc
Chúng tôi đã tập hợp một đội ngũ chuyên gia sẵn sàng hỗ trợ khách hàng của mình. Họ hỗ trợ khách hàng trong việc lựa chọn giải pháp cáp quang phù hợp và hướng dẫn quy trình triển khai, cho phép khách hàng nhận được sự-tư vấn toàn diện trước khi bán hàng cho đến-hỗ trợ kỹ thuật và hỗ trợ sau bán hàng.
Cơ sở R&D tiên tiến
Cơ sở vật chất, thiết bị R&D hiện đại và các phòng thí nghiệm chuyên biệt cung cấp một môi trường lý tưởng để tiến hành các nghiên cứu, thử nghiệm và thử nghiệm tiên tiến về vật liệu sợi quang, thiết kế và quy trình sản xuất.
Dịch vụ tùy chỉnh chuyên nghiệp
Chúng tôi cung cấp các tùy chọn tùy chỉnh cho phép khách hàng điều chỉnh các sản phẩm cáp quang theo nhu cầu cụ thể của họ. Đường kính sợi, vật liệu phủ hoặc loại đầu nối đều có thể được tùy chỉnh linh hoạt.

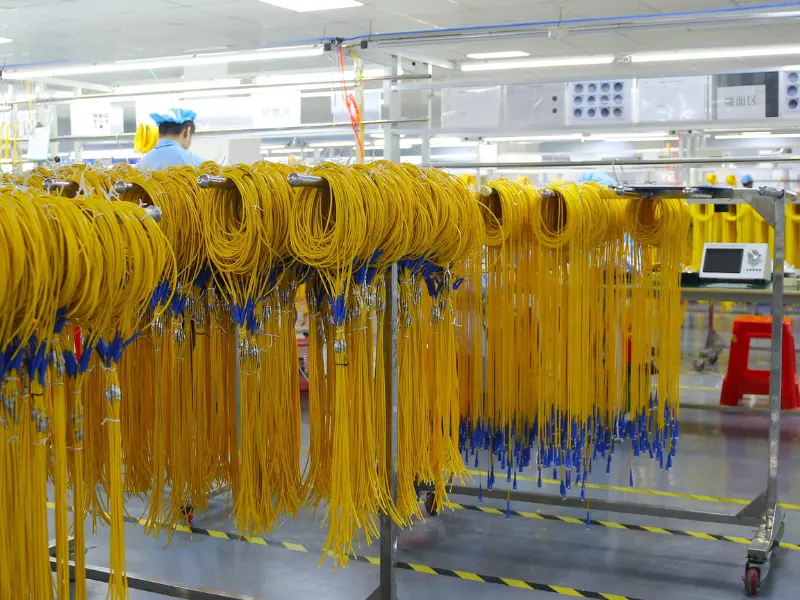

Đầu nối sợi quang được sản xuất như thế nào?
Việc sản xuất đầu nối cáp quang yêu cầu căn chỉnh sợi chính xác, lắp ráp được kiểm soát và hiệu suất quang học ổn định. Ngay cả những thay đổi nhỏ về kích thước ống nối, vị trí sợi hoặc hình dạng mặt-đầu cuối cũng có thể ảnh hưởng đến suy hao chèn, suy hao phản hồi và độ ổn định kết nối-lâu dài.
Quá trình sản xuất chính xác phụ thuộc vào thiết kế đầu nối. Đầu nối cáp quang thông thường thường bao gồm việc chuẩn bị sợi, liên kết, xử lý và đánh bóng bề mặt-đầu cuối. Trường-các trình kết nối nhanh có thể cài đặt được tại trường thường sử dụng cuống sợi-được chuẩn bị sẵn tại nhà máy, cấu trúc căn chỉnh chính xác và công nghệ đối sánh chỉ mục-để đơn giản hóa việc kết thúc tại địa điểm cài đặt.
Tại EVOLUX, các yêu cầu sản xuất được xác nhận theo loại đầu nối, loại đánh bóng, chế độ sợi quang, cấu trúc cáp tương thích và hiệu suất mục tiêu. Không phải mọi sản phẩm đều tuân theo cùng một quy trình, nhưng các giai đoạn sau đây minh họa cách chúng tôi quản lý việc sản xuất đầu nối từ các bộ phận đầu vào đến thành phẩm.
Kiểm tra nguyên liệu thô
Ferrules, vỏ, lò xo, ủng, thành phần sợi và vật liệu đóng gói được kiểm tra trước khi sản xuất.
Việc kiểm tra có thể bao gồm:
- Kích thước và hình dáng của Ferrule
- Chất liệu và màu sắc nhà ở
- Linh kiện cơ khí
- Thành phần sợi
- Nhãn và bao bì
Những vật liệu-không phù hợp sẽ được xác định và tách riêng trước khi lắp ráp.
Chuẩn bị thành phần và Ferrule
Các thành phần được chuẩn bị theo đặc điểm kỹ thuật đầu nối đã được phê duyệt.
Quá trình này có thể bao gồm:
- Cấu trúc SC, LC, FC hoặc ST
- Cấu hình PC, UPC hoặc APC
- Tùy chọn-chế độ đơn hoặc đa chế độ
- Ống sắt 1,25 mm hoặc 2,5 mm
- Thiết kế kết nối đơn giản, song công hoặc nhanh
Vật liệu được sắp xếp theo bảng vật liệu đã được phê duyệt.

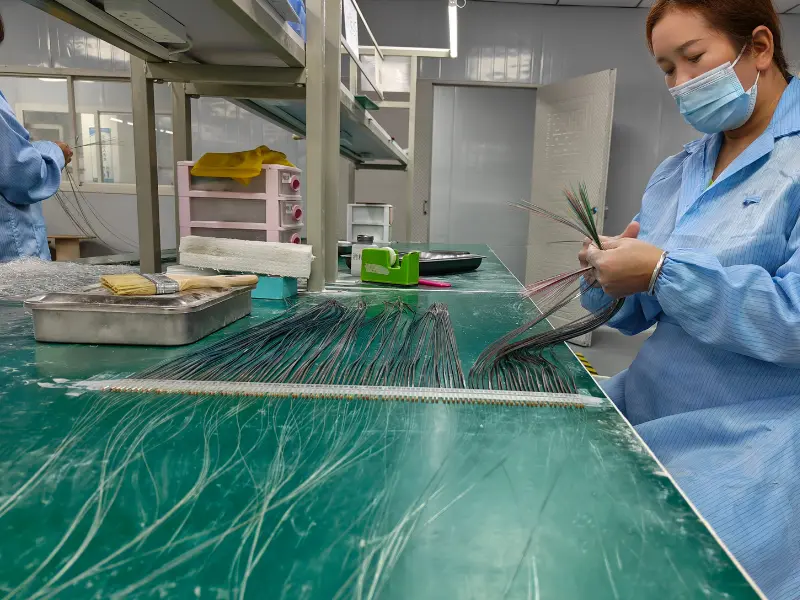

Chuẩn bị sợi hoặc lắp ráp nhúng trước{0}}
Quá trình này khác nhau giữa các trình kết nối thông thường và{0}}có thể cài đặt tại hiện trường.
Nó có thể bao gồm:
- Tước sợi và làm sạch
- Chuẩn bị chất xơ
- chèn Ferrule
- Cài đặt sơ khai sợi được đánh bóng-trước
- Lắp ráp căn chỉnh chính xác

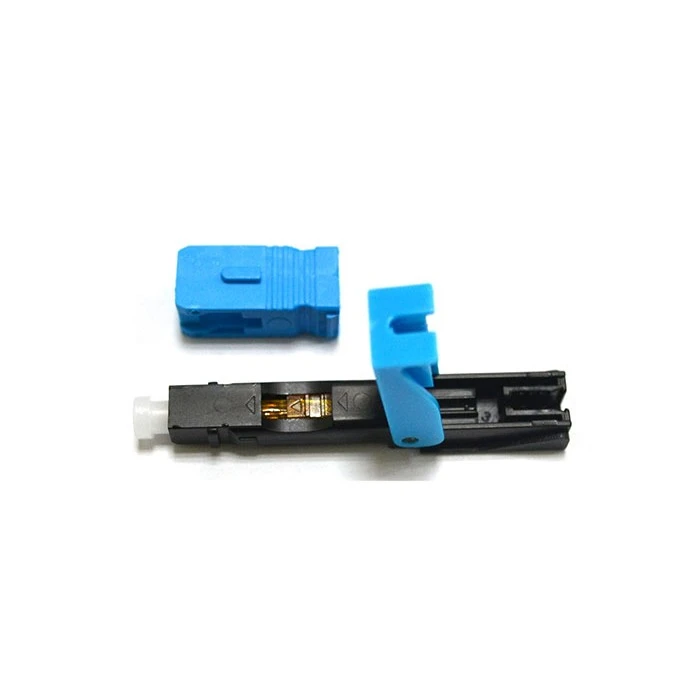

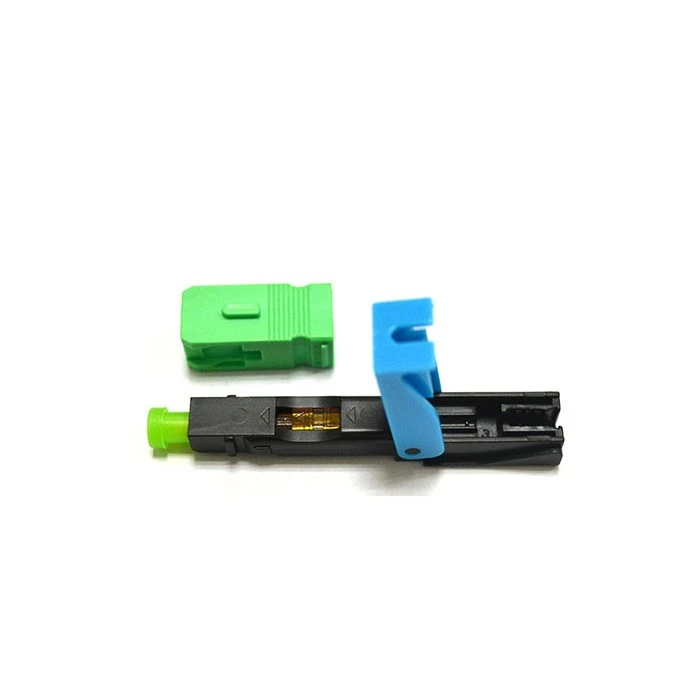

Đầu nối nhanh cũng có thể sử dụng công nghệ-so khớp chỉ mục để hỗ trợ truyền quang ổn định.

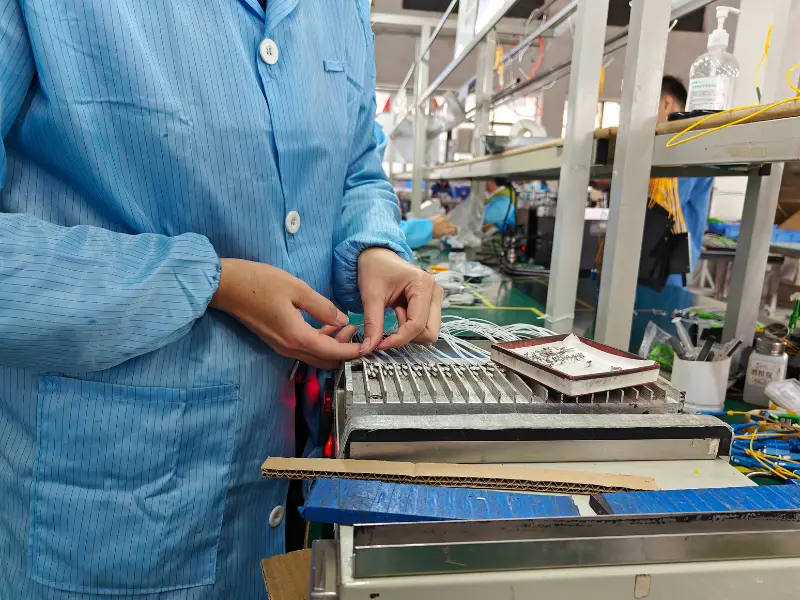

Cố định và bảo dưỡng sợi
Sợi được bảo đảm bằng phương pháp liên kết hoặc cố định cơ học.
Các điều khiển chính có thể bao gồm:
- Định vị sợi
- Ứng dụng liên kết
- Điều kiện bảo dưỡng
- Khóa cơ
- Căn chỉnh nội bộ
Quá trình này được kiểm soát để giảm chuyển động và duy trì hiệu suất quang học ổn định.

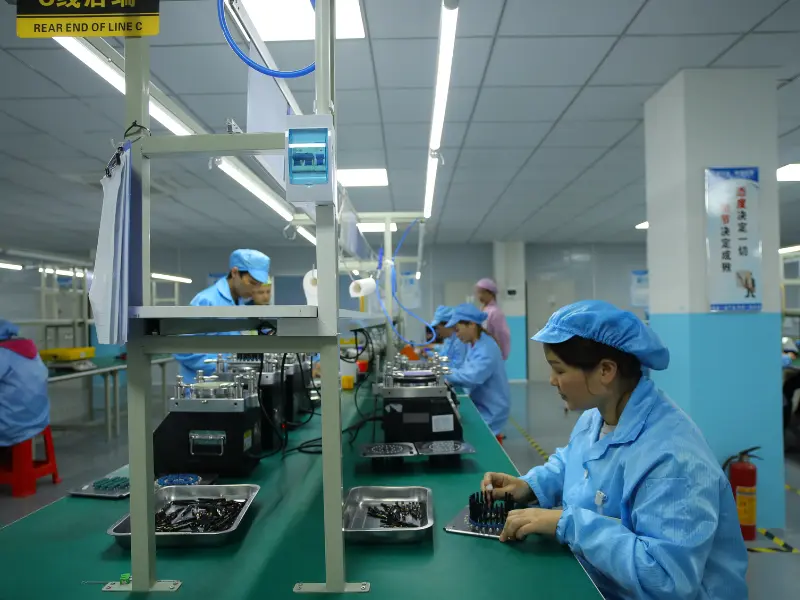

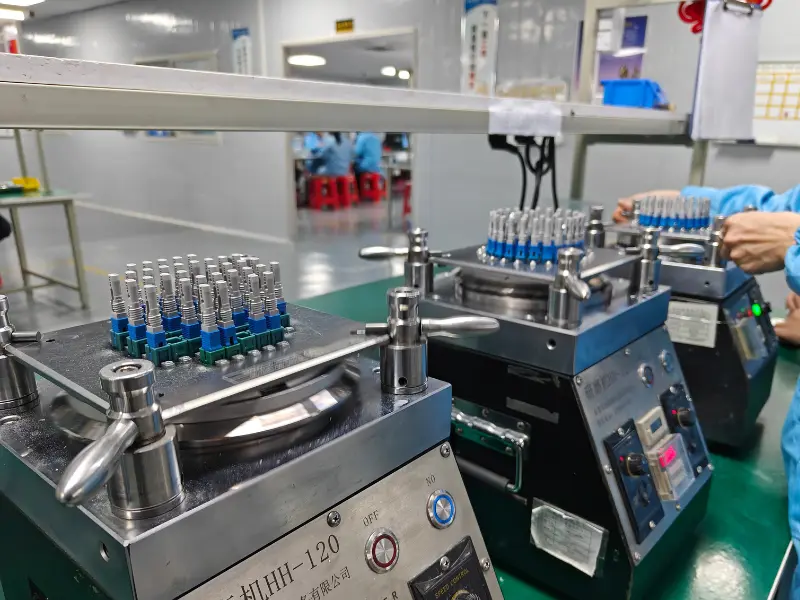

Kết thúc-Xử lý và đánh bóng khuôn mặt
Mặt cuối của đầu nối thông thường được xử lý theo yêu cầu của PC, UPC hoặc APC.
Quá trình này có thể bao gồm:
- Loại bỏ chất xơ và chất kết dính
- mài Ferrule
- Đánh bóng nhiều{0}}giai đoạn
- Kết thúc-việc làm sạch da mặt

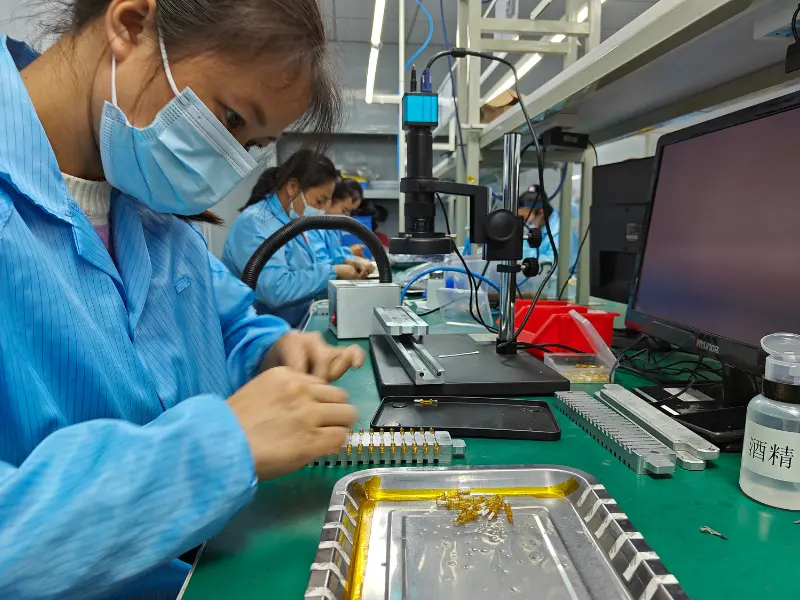

- Kiểm tra bằng kính hiển vi
Đánh bóng có kiểm soát giúp duy trì tổn hao chèn, tổn hao phản hồi và độ ổn định của kết nối.

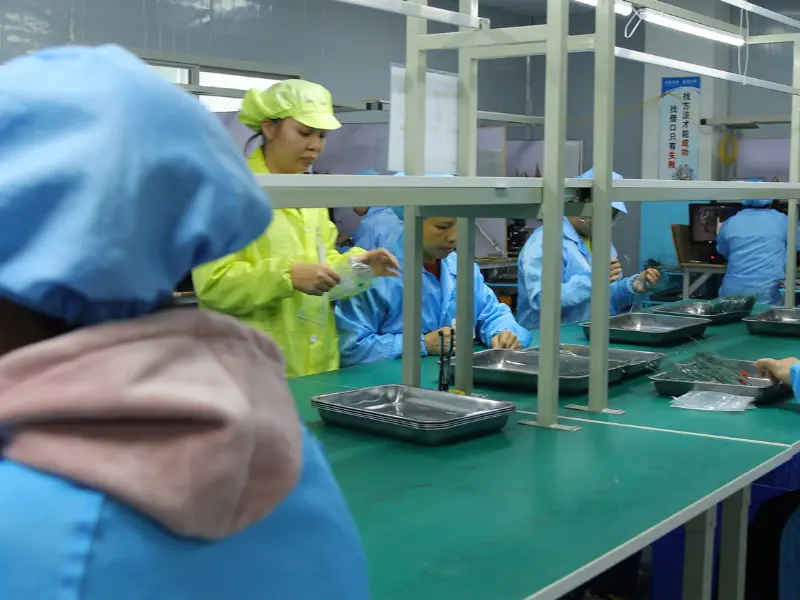

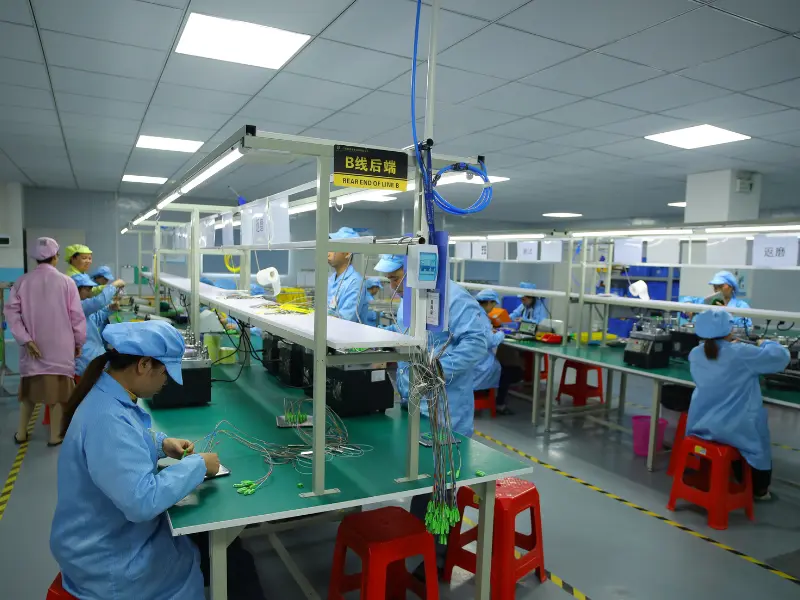

Hội kết nối
Ferrules, lò xo, vỏ, ủng và các bộ phận khóa được lắp ráp vào đầu nối đã hoàn thiện.
Kiểm tra lắp ráp có thể bao gồm:
- vị trí Ferrule
- Cài đặt mùa xuân
- Định hướng nhà ở
- Chức năng khóa
- Nắp-chống bụi
Các sản phẩm tùy chỉnh được lắp ráp theo bản vẽ hoặc mẫu đã được phê duyệt.

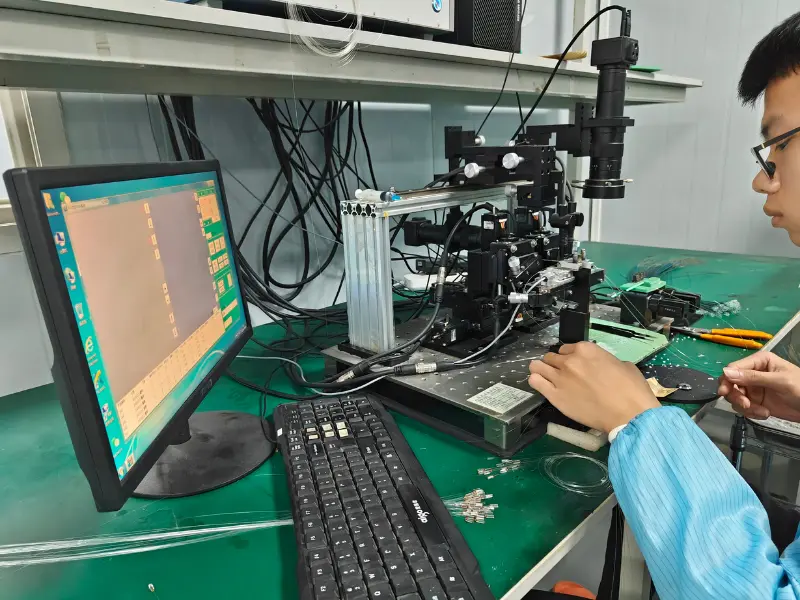

Kiểm tra quang học và cơ học
Các đầu nối đã hoàn thiện được kiểm tra theo đặc điểm kỹ thuật và ứng dụng của sản phẩm.
Việc kiểm tra có thể bao gồm:
- Mất chèn
- Mất mát trở lại
- Kết thúc-kiểm tra khuôn mặt
- Giao phối và kích thước

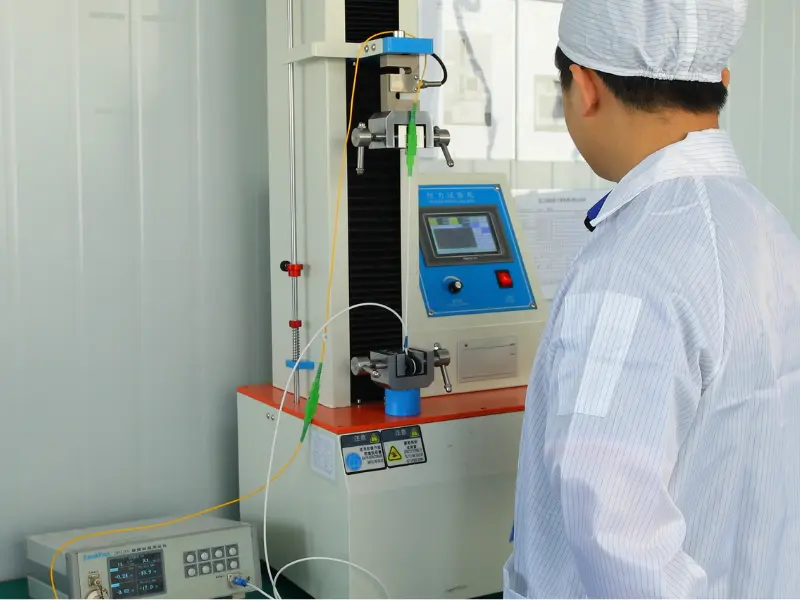

- Kiểm tra độ bền kéo hoặc độ bền
Các hạng mục kiểm tra và tiêu chí chấp nhận được xác nhận theo yêu cầu của dự án.

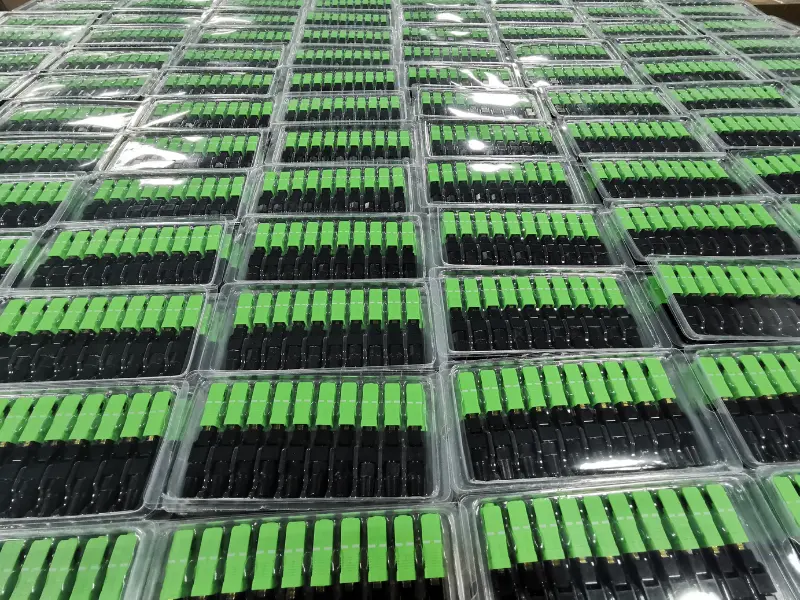

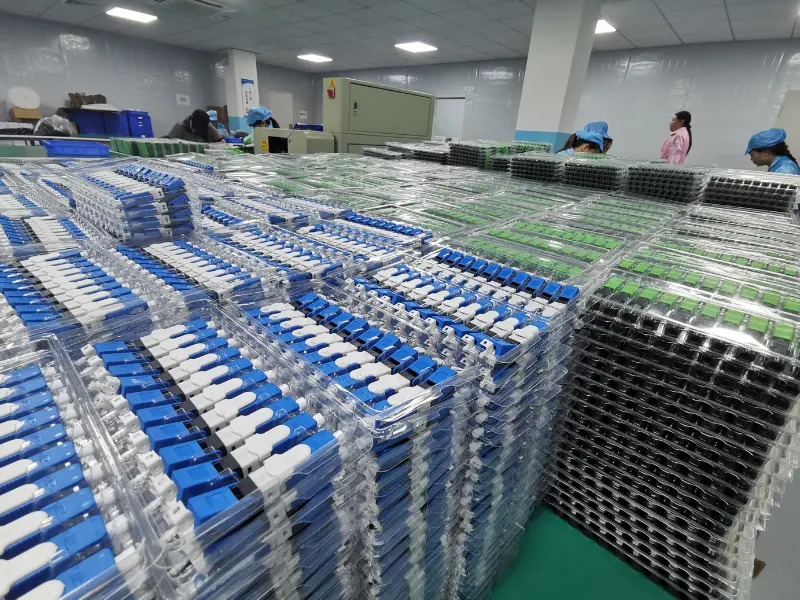

Kiểm tra lần cuối và đóng gói
Các đầu nối đã được phê duyệt tiến hành kiểm tra và đóng gói lần cuối.
Kiểm tra cuối cùng có thể bao gồm:
- Ngoại hình và sự sạch sẽ
- Tình trạng mặt-cuối
- Hiệu suất quang học
- Độ chính xác của nhãn và số lượng
- Điều kiện đóng gói
Sản phẩm được bảo vệ bằng nắp chống bụi và được đóng gói trong bao bì tiêu chuẩn hoặc tùy chỉnh.
Thảo luận về dự án kết nối của bạn
Kiểm soát chất lượng từ nguyên liệu đến đến lô hàng cuối cùng
Chất lượng đầu nối nhất quán phụ thuộc vào nhiều điều hơn là thử nghiệm cuối cùng.
Đầu nối đã hoàn thiện có thể vượt qua một bài kiểm tra quang học nhưng vẫn bị ảnh hưởng bởi các vật liệu không đồng nhất, điều kiện lắp ráp không ổn định,-nhiễm bẩn ở mặt cuối hoặc hư hỏng bao bì. Vì lý do này, EVOLUX quản lý chất lượng ở nhiều giai đoạn, bao gồm nguyên liệu đầu vào, quy trình sản xuất, hiệu suất quang học, lắp ráp cơ khí và kiểm tra lô hàng cuối cùng.
Tiêu chí chất lượng được xác nhận theo mẫu đầu nối, ứng dụng và yêu cầu của khách hàng. Đối với các dự án tùy chỉnh, các hạng mục kiểm tra và tiêu chuẩn chấp nhận có thể được xem xét trước khi chuẩn bị mẫu hoặc sản xuất hàng loạt.
Kiểm soát chất lượng đầu vào - IQC
Các thành phần đầu vào được kiểm tra trước khi sản xuất để xác định các vấn đề về vật liệu, kích thước và hình thức.
Việc kiểm tra có thể bao gồm:
- Kích thước Ferrule và tình trạng bề mặt
- Chất liệu vỏ, kích thước và màu sắc
- Cấu trúc khóa và giao phối
- Lò xo, ủng và các bộ phận cơ khí
- Các thành phần sợi quang hoặc-được nhúng sẵn
- Nhãn và vật liệu đóng gói
Những vật liệu-không phù hợp được xác định và phân loại trước khi sản xuất để giảm bớt các vấn đề về lắp ráp và duy trì tính nhất quán của lô.
Trong-Kiểm soát chất lượng quy trình — IPQC
Các giai đoạn sản xuất chính được giám sát để duy trì vị trí sợi, cấu trúc đầu nối và chất lượng lắp ráp nhất quán.
Việc kiểm tra có thể bao gồm:
- Chuẩn bị và làm sạch sợi
- Định vị sợi và lắp ráp ferrule
- Điều kiện liên kết, cố định và bảo dưỡng
- Kết thúc-mài và đánh bóng mặt
- Định hướng nhà ở và kích thước lắp ráp
- Khóa, giao phối và cài đặt khởi động
Sản xuất tuân theo các thông số kỹ thuật và hướng dẫn công việc đã được phê duyệt. Các sản phẩm tùy chỉnh được kiểm soát theo bản vẽ, thông số kỹ thuật hoặc mẫu đã được xác nhận.
Kiểm tra hiệu suất quang học và cơ học
Các đầu nối đã hoàn thiện được kiểm tra theo mẫu sản phẩm, ứng dụng dự định và các yêu cầu của khách hàng đã được xác nhận.
Việc kiểm tra có thể bao gồm:
- Mất chèn và mất trở lại
- Kết thúc-kiểm tra khuôn mặt
- Kích thước đầu nối và điều kiện giao phối
- Độ lặp lại kết nối
- Độ bền kéo và khả năng giữ cáp
- Độ bền cơ học
- Kiểm tra môi trường hoặc nhiệt độ
Không phải mọi đầu nối đều yêu cầu kiểm tra giống nhau. Các hạng mục kiểm tra và tiêu chí chấp nhận được xác nhận theo yêu cầu của dự án và thiết kế sản phẩm.
Kiểm soát chất lượng cuối cùng và truy xuất nguồn gốc - FQC/OQC
Các đầu nối hoàn thiện được kiểm tra trước khi đóng gói và vận chuyển để xác minh chất lượng sản phẩm và độ chính xác của đơn hàng.
Kiểm tra cuối cùng có thể bao gồm:
- Hiệu suất quang học và tình trạng-mặt cuối
- Hình thức và độ sạch của sản phẩm
- Màu sắc vỏ và đánh dấu sản phẩm
- Độ chính xác của nhãn, số lượng và bao bì
- Các yêu cầu cụ thể về thùng carton và{0}}khách hàng
Những sản phẩm đã được phê duyệt sẽ được xuất xưởng để vận chuyển, trong khi những-sản phẩm không phù hợp sẽ được tách ra để xem xét. Tùy thuộc vào dự án, hồ sơ hỗ trợ có thể bao gồm dữ liệu kiểm tra lô, báo cáo kiểm tra quang học, phê duyệt mẫu, bảng thông số kỹ thuật, hồ sơ-khả năng truy xuất nguồn gốc lô hàng và hành động khắc phục.
Đầu nối sợi quang tùy chỉnh được xây dựng theo yêu cầu của bạn
Đầu nối cáp quang tiêu chuẩn không phải lúc nào cũng phù hợp với mọi mạng, thiết bị hoặc môi trường lắp đặt. Các dự án khác nhau có thể yêu cầu cấu trúc đầu nối cụ thể, chế độ sợi, kích thước cáp, màu vỏ, thiết kế cơ khí, mức hiệu suất quang học hoặc định dạng đóng gói. EVOLUX hỗ trợ tùy chỉnh-dựa trên dự án dành cho nhà phân phối, nhà thầu, nhà sản xuất thiết bị và nhãn hiệu-riêng. Tính khả thi của tùy chỉnh được xem xét theo cấu trúc sản phẩm, số lượng đặt hàng, tính sẵn có của nguyên liệu và yêu cầu kỹ thuật được yêu cầu.
Cấu hình trình kết nối
Cấu hình trình kết nối có thể được lựa chọn hoặc sửa đổi tùy theo ứng dụng.
Các tùy chọn có sẵn có thể bao gồm:
Đầu nối SC/Đầu nối LC/Đầu nối FC/Đầu nối ST/Cấu hình PC/Cấu hình UPC/Cấu hình APC/Đầu nối chế độ-đơn/Đầu nối đa chế độ/Cấu trúc đơn giản/Cấu trúc song công/Đầu nối được đánh bóng thông thường/Trường-đầu nối nhanh có thể cài đặt/Ứng dụng-kết hợp đầu nối cụ thể/
Cấu hình cuối cùng được xác nhận theo yêu cầu về khả năng tương thích, hiệu suất và cài đặt.
Kết cấu cơ khí
Các thành phần cơ khí có thể được xem xét hoặc điều chỉnh theo yêu cầu-cụ thể của dự án.
Tùy chỉnh có thể bao gồm:
Cấu trúc vỏ đầu nối/Phong cách khởi động/Chiều dài khởi động/Cơ chế khóa/Thông số kỹ thuật của đầu nối/Cấu trúc kẹp đôi/Bộ phận giữ-cáp/Cấu trúc gia cố/Cấu trúc chống nước/Phụ kiện lắp đặt/
Tùy chỉnh cơ học có thể yêu cầu xem xét bản vẽ, đánh giá dụng cụ hoặc xác minh mẫu.
Khả năng tương thích của sợi và cáp
Cấu trúc đầu nối có thể được kết hợp với các loại sợi và cáp khác nhau.
Các tùy chọn tương thích có sẵn có thể bao gồm:
Sợi trần 250 μm/Sợi đệm 900 μm/cáp 2,0 mm/cáp 3,0 mm/cáp thả FTTH/Cáp quang trong nhà/Cấu trúc cáp do khách hàng- chỉ định
Khả năng tương thích phụ thuộc vào kiểu đầu nối. Khách hàng nên cung cấp kích thước cáp, bản vẽ xây dựng hoặc mẫu vật lý khi yêu cầu một cấu hình không{1}}chuẩn.
Đối với các dự án sử dụng cáp-do khách hàng cung cấp, việc lắp ráp mẫu và thử nghiệm khả năng tương thích có thể được đề xuất trước khi sản xuất hàng loạt.
Hình thức bên ngoài và nhận dạng sản phẩm
Các lựa chọn về hình thức có thể giúp các nhà phân phối và thương hiệu tạo ra nhiều loại sản phẩm nhất quán.
Các tùy chọn có sẵn có thể bao gồm:
Màu vỏ đầu nối/Màu khởi động/Màu kẹp hai mặt/Dấu sản phẩm/Đánh dấu bằng laze/Biểu tượng khách hàng/Số kiểu máy/Số lô/Nhãn sản phẩm/-Mã sản phẩm cụ thể của nhà phân phối
Phương pháp đánh dấu và kết hợp màu sắc phụ thuộc vào vật liệu đầu nối, số lượng sản xuất và tính khả thi của việc sản xuất.
Yêu cầu về hiệu suất quang học và cơ học
Các mục tiêu hiệu suất có thể được xem xét tùy theo thiết kế sản phẩm và ứng dụng dự định.
Các yêu cầu của dự án có thể bao gồm:
Mất khả năng chèn mục tiêu/Tiêu hao phản hồi mục tiêu/Khả năng lặp lại kết nối/Độ bền cơ học/Độ bền kéo/Cáp-hiệu suất duy trì/Hoạt động-yêu cầu về nhiệt độ/Bảo quản-yêu cầu về nhiệt độ/Điều kiện môi trường/Tiêu chí kiểm tra cụ thể của ứng dụng-
Tất cả các mục tiêu hiệu suất đều phải được đánh giá về mặt kỹ thuật. Thông số kỹ thuật cuối cùng phải được xác nhận thông qua tài liệu, thử nghiệm mẫu hoặc mẫu sản xuất đã được phê duyệt trước khi sản xuất hàng loạt.
Đóng gói và tài liệu
Bao bì có thể được tùy chỉnh cho nhà phân phối, nhà thầu dự án và nhãn hiệu-riêng.
Các tùy chọn có sẵn có thể bao gồm:
Bao bì tiêu chuẩn EVOLUX/Bao bì trung tính/Nhãn-riêng/Nhãn sản phẩm tùy chỉnh/Nhãn mã vạch/Nhãn hộp-bên trong/Dấu thùng carton/Logo khách hàng/Hướng dẫn sử dụng/Thẻ cài đặt/Định dạng danh sách đóng gói-/Định dạng danh sách khách hàng-số lượng đóng gói cụ thể
Chi tiết đóng gói cần được xác nhận trước khi sản xuất để đảm bảo rằng nhãn, mã vạch, số lượng và thông tin thùng carton phù hợp với yêu cầu nhận và phân phối của khách hàng.
Yêu cầu trình kết nối tùy chỉnh
Đầu nối cáp quang là thiết bị dùng để liên kết các sợi quang, tạo điều kiện cho việc truyền tín hiệu ánh sáng hiệu quả. Đầu nối cáp quang cho phép kết nối và ngắt kết nối nhanh hơn so với nối. Chúng có nhiều loại khác nhau như SC, LC, ST và MTP, mỗi loại được thiết kế cho các ứng dụng cụ thể.
Đầu nối Lucent (LC)
Đầu nối LC có một số ống nối nhỏ nhất, có kích thước 1 1/4 mm, xấp xỉ một nửa kích thước của đầu nối ST. Kích thước nhỏ bé của chúng khiến chúng được xếp vào loại đầu cuối có hệ số dạng nhỏ. Các đầu nối này hoạt động tốt với các bộ thu phát đa chế độ và cáp-chế độ đơn.
Đầu nối tiêu chuẩn (SC)
Đầu nối SC có vòng đệm 2 1/2 mm khớp vào đúng vị trí. Sử dụng chuyển động đẩy và kéo để giữ chặt đầu nối. Những loại đầu cuối này có mức hiệu suất cao, cùng với việc giảm giá kể từ khi được giới thiệu, đã góp phần khiến chúng trở nên phổ biến rộng rãi trong nhiều ứng dụng. Trên thực tế, nhiều ứng dụng đầu nối ST trước đây giờ đây sử dụng đầu nối SC thay thế, vì SC được phát minh để thay thế ST trong cả viễn thông và truyền thông dữ liệu.
Đầu nối ST
Đầu nối ST là một trong những loại đầu nối cáp quang lâu đời nhất. Cho đến năm 2005, thương hiệu đầu nối độc quyền của AT&T này được xếp hạng là một trong những đầu cuối cáp quang phổ biến nhất. Mặc dù các giải pháp giải quyết một số vấn đề hiện tại, đầu nối ST đã thay thế các đầu nối này nhưng chúng vẫn phổ biến. Ngày nay, chi phí của chúng thấp do đã cũ nên chúng trở thành sự lựa chọn cho những dự án-quan tâm đến ngân sách. Thiết kế của đầu nối ST là một ống nối 2 1/2 mm có kết nối kiểu lưỡi lê-giữa các sợi thông qua bộ chuyển đổi. Các vòng đệm này sử dụng thiết kế tải lò xo có thể gây khó khăn cho việc lắp đặt trừ khi các bộ phận có chỗ ngồi chính xác, mặc dù một khe có khóa hỗ trợ căn chỉnh các vòng đệm để kết nối.
Đầu nối lõi Ferrule (FC)
Đầu nối FC được xếp hạng là một trong những loại phổ biến nhất để sử dụng với kết nối{0}chế độ đơn trước khi giới thiệu đầu nối LC và SC. Những thiết bị này sử dụng một vòng đệm loại có khóa, bắt vít. Tuy nhiên, quá trình vặn vít vào ống nối đòi hỏi nhiều thời gian và công sức hơn so với-đầu nối SC gắn vào. Thiết kế-vít giúp kết nối không bị gián đoạn, ngay cả khi ai đó kéo cáp hoặc hệ thống có ứng dụng ở những khu vực có nhiều chuyển động. Video qua cáp quang là một ứng dụng cho các loại đầu nối này do luồng dữ liệu liên tục qua cáp và tính bảo mật của đầu nối. Giống như đầu nối ST và SC, đầu cuối FC sử dụng vòng đệm 2 1/2 mm. Với bộ chuyển đổi lai, bất kỳ ai cũng có thể tạo cầu nối giữa các loại đầu nối này.
Đầu nối quang đa vị trí (MPO)
MTP là thương hiệu thương mại của đầu nối MPO. Đầu nối MTP và MPO giống nhau, ngoại trừ thương hiệu MTP có mục đích sử dụng cụ thể cho các ứng dụng-hiệu suất cao, trong khi MPO hoạt động trong các tình huống cơ học hơn. Hai đầu nối này thường kết nối cáp ruy băng với nhiều sợi. Các đầu nối này có từ hai đến sáu hàng 12 hoặc 16 sợi. Đầu nối MPO có 12 sợi mỗi hàng có thể có từ hai đến sáu hàng, trong đó hai hàng là số phổ biến nhất. Đầu nối có 16 sợi mỗi hàng không có nhiều hơn hai hàng. Các kết nối giữa các ống sắt sử dụng các chốt và lỗ để nối các đầu của sợi với cáp khác hoặc thiết bị điện tử. Thông thường, loại trình kết nối này có các ứng dụng ở các liên kết tốc độ cao sử dụng nhiều chế độ hoặc cho các nhóm cáp được kết thúc trước.
Đầu nối MT{0}}RJ
Ngày nay, đầu nối MT-RJ đã không còn được sử dụng nữa. Tuy nhiên, một số hệ thống vẫn có thể yêu cầu những đầu nối này để sửa chữa. MT-RJ chỉ hoạt động với cáp đa chế độ có sợi song công. Cả hai sợi đều đi vào ống nối kết nối với nửa được ghép nối của nó bằng các chốt và lỗ, tương tự như các đầu cuối MPO. Cũng tồn tại một số biến thể phích cắm{6}}và-giắc cắm trên loại đầu nối này.
Ứng dụng của đầu nối sợi quang
Mạng Internet và mạng cục bộ (LAN)
Cáp quang cho phép băng thông lớn hơn so với các tùy chọn cáp khác. Các ứng dụng phổ biến cho mạng bao gồm cáp quang để cung cấp kết nối Internet và mạng LAN trong toàn bộ tòa nhà. Cáp quang hoạt động đặc biệt tốt ở khoảng cách lớn hơn 90 mét và khi mang kết nối tốc độ gigabit-. Cả mạng LAN và Internet tốc độ cao- đều sử dụng cáp quang đa chế độ. Nhiều công ty ngày nay có cáp quang đi đến các tủ viễn thông, sau đó truyền tín hiệu sang cáp Cat5-đồng và các loại cáp khác. Những dây cáp này mang tín hiệu đến máy tính và điện thoại. Tuy nhiên, thói quen sử dụng bộ chuyển đổi phương tiện hoặc tủ viễn thông này có thể biến mất theo thời gian. Những đổi mới trong công nghệ cáp quang, chi phí cao để bảo trì các trạm viễn thông và việc giảm giá cáp quang cuối cùng có thể khiến tất cả các mạng cáp quang trở thành tiêu chuẩn.
Ăng-ten truyền hình cộng đồng (CATV) và viễn thông khác
Ăng-ten cộng đồng TV và các công ty viễn thông khác thường thích cáp quang để truyền tín hiệu hơn do chi phí truyền tín hiệu đường dài thấp hơn, ít hao hụt hơn và băng thông cao hơn so với các công nghệ cũ. Ngoài ra, mỗi cặp sợi phát và thu có thể mang nhiều tín hiệu thoại và video hơn. So với các phương pháp phân phối bằng dây, cáp quang có thể đi xa hơn 100 lần và nhanh hơn 1.000 lần. CATV có thể sử dụng cáp quang-chế độ đơn để có băng thông cao hơn và độ suy hao thấp hơn.
Mạng lưới tiện ích công cộng
Các tiện ích công cộng, chẳng hạn như các công ty điện hoặc cơ sở xử lý nước thành phố, sử dụng cáp quang theo nhiều cách. Họ có thể có camera an ninh truyền hình mạch kín (CCTV)-được kết nối cáp quang và mạng kết nối nhiều địa điểm khác nhau để cung cấp-dữ liệu thời gian thực về các hoạt động. Ví dụ, các công ty điện đã nhận ra sự can thiệp của thiết bị sản xuất và phân phối của họ trên dây truyền thông truyền thống và đã sớm chuyển sang cáp quang. Các dịch vụ khẩn cấp của thành phố cũng sử dụng cáp quang với camera quan sát, công nghệ không dây và camera giao thông để tích hợp liên lạc và chia sẻ thông tin giữa những người ứng cứu. Ngoài ra, kết nối cáp quang thông qua-mạng trong thành phố có thể cung cấp băng thông cao hơn để đáp ứng nhu cầu truy cập thông tin cùng một lúc của số lượng lớn nhân viên thành phố trên hệ thống.
Mạng công nghiệp
Cũng như các công ty điện lực, nhiễu điện từ cũng đóng vai trò trong việc lựa chọn sản phẩm truyền thông sử dụng trong các doanh nghiệp công nghiệp. Nhiễu điện từ thiết bị có thể gây ra vấn đề nghiêm trọng với dây cáp không được che chắn. Nhưng nó không làm được điều tương tự đối với cáp quang. Với nhiều cơ sở công nghiệp đang chuyển sang hoạt động thông minh với các thiết bị được kết nối với nhau và Internet qua mạng, kết nối đáng tin cậy là rất quan trọng. Đối với các ứng dụng công nghiệp, đầu nối phải có các phụ kiện chắc chắn không thể dễ dàng bong ra, ngay cả khi bị rung liên tục do máy móc hoạt động gần đó gây ra.
Đầu nối cáp quang là duy nhất. Cáp quang truyền các xung ánh sáng thay vì tín hiệu điện, do đó các đầu cuối phải chính xác hơn nhiều. Thay vì chỉ cho phép các chốt tạo ra sự tiếp xúc giữa kim loại-với-kim loại, các đầu nối cáp quang phải căn chỉnh các sợi thủy tinh cực nhỏ một cách hoàn hảo để cho phép giao tiếp. Mặc dù có nhiều loại đầu nối sợi khác nhau nhưng chúng có chung đặc điểm thiết kế.
Đơn giản so với song công:Simplex có nghĩa là 1 đầu nối mỗi đầu trong khi song công có nghĩa là 2 đầu nối mỗi đầu. Có ba thành phần chính của đầu nối sợi: ống nối, thân đầu nối và cơ cấu khớp nối.
Vòng sắt:Đây là một cấu trúc mỏng (thường là hình trụ) thực sự chứa sợi thủy tinh. Nó có một-trung tâm rỗng tạo thành một lớp bám chặt vào sợi. Vòng đai thường được làm từ gốm, kim loại hoặc nhựa-chất lượng cao và thường giữ được một sợi sợi.
Thân đầu nối:Đây là một cấu trúc bằng nhựa hoặc kim loại để giữ ống sắt và gắn vào vỏ ngoài, đồng thời tăng cường độ bền cho các bộ phận của cáp quang.
Cơ chế ghép nối:Đây là một phần của thân đầu nối giúp giữ đầu nối đúng vị trí khi nó được gắn vào một thiết bị khác (công tắc, NIC, bộ ghép vách ngăn, v.v.). Đó có thể là kẹp chốt, đai ốc kiểu{2}}lưỡi lê hoặc thiết bị tương tự.
Bước 1: Biết số lượng sợi và loại đầu nối
Chọn loại trình kết nối dựa trên thiết bị hiện có và kế hoạch dài hạn-của bạn. Chọn đầu nối LC nếu bạn đang sử dụng mô-đun SFP phổ biến nhất. Nếu bạn sử dụng mô-đun QSFP28, bạn có thể chọn đầu nối MPO hoặc LC. SC và LC là những lựa chọn phổ biến nhất, MPO dành cho các trung tâm dữ liệu thông lượng cao và các đầu nối VSSF như CS và SN dành cho các ứng dụng cáp quang 400G trở lên.
Bước 2: Biết loại sợi
Giống như cáp quang, đầu nối cáp quang thường được phân loại thành chế độ đơn và đa chế độ. Sợi quang chế độ đơn cho phép một chế độ ánh sáng truyền đồng thời, mang lại khoảng cách truyền dài nhất. Đa chế độ cho phép nhiều chế độ ánh sáng truyền qua sợi quang, hỗ trợ khoảng cách rất ngắn nhưng giảm chi phí đi cáp. Các đầu nối cáp quang đó thường có mã màu khác nhau để dễ nhận biết. Đầu nối chế độ đơn thường có nắp màu xanh lam hoặc xanh lục, trong khi đầu nối đa chế độ OM1/OM2 có nắp màu be, OM3 có màu xanh nước biển và OM4 có màu đỏ tươi.
Bước 3: Biết loại tiếng Ba Lan
Hãy nhớ kiểu Ba Lan. Đầu nối cáp quang có sẵn ở dạng đánh bóng PC, UPC và APC. Chất đánh bóng khác nhau mang lại hiệu suất và sự khác biệt về chi phí. Kiểm tra chúng với nhà cung cấp của bạn trước khi đặt hàng.
Lời khuyên cho đầu nối cáp quang
Làm sạch các đầu nối của bạn
Một trong những bước quan trọng nhất để bảo trì cáp quang và đầu nối của bạn là làm sạch chúng thường xuyên và kỹ lưỡng. Bụi bẩn, dầu và các chất gây ô nhiễm khác có thể ảnh hưởng đến chất lượng và hiệu suất của tín hiệu quang, gây suy giảm, phản xạ và nhiễu, thậm chí làm hỏng lõi sợi hoặc mặt-đầu nối. Để làm sạch các đầu nối, bạn nên sử dụng khăn lau-không có xơ, băng vệ sinh hoặc hộp khí nén, tùy thuộc vào loại và kích thước của đầu nối. Bạn cũng nên kiểm tra các đầu nối của mình trước và sau khi làm sạch bằng kính hiển vi hoặc đầu dò video để đảm bảo rằng chúng không có mảnh vụn và vết trầy xước.
Bảo quản cáp của bạn đúng cách
Một yếu tố quan trọng khác để bảo trì cáp quang và đầu nối của bạn là bảo quản chúng đúng cách khi không sử dụng hoặc đang vận chuyển. Bạn nên tránh để cáp tiếp xúc với nhiệt độ, độ ẩm, ánh nắng mặt trời, hóa chất hoặc tác động cơ học quá cao vì những điều này có thể làm suy giảm chất liệu sợi, gây nứt hoặc đứt cáp. Bạn cũng nên cuộn dây cáp cẩn thận và lỏng lẻo, tuân theo bán kính uốn cong được khuyến nghị và tránh bị xoắn, xoắn hoặc thắt nút. Bạn nên dán nhãn rõ ràng cho các dây cáp của mình và sử dụng mũ, túi hoặc hộp bảo vệ để tránh bụi và làm hỏng các đầu nối.
Kiểm tra cáp của bạn thường xuyên
Để đảm bảo cáp quang và đầu nối của bạn hoạt động tốt và mang lại hiệu suất như mong đợi, bạn nên kiểm tra chúng thường xuyên bằng các công cụ và phương pháp thích hợp. Bạn nên đo công suất quang, độ suy giảm và độ suy hao của cáp bằng máy đo công suất, nguồn sáng hoặc máy đo phản xạ miền thời gian quang học (OTDR). Bạn cũng nên kiểm tra chất lượng và tính toàn vẹn của tín hiệu quang bằng máy phân tích quang phổ (OSA) hoặc máy phân tích điều chế quang học (OMA). Bạn nên so sánh kết quả kiểm tra của mình với các thông số kỹ thuật và tiêu chuẩn của hệ thống và xác định mọi vấn đề hoặc điểm bất thường.
Sửa chữa hoặc thay thế cáp của bạn nếu cần
Đôi khi, bất chấp những nỗ lực tốt nhất của bạn, cáp quang và đầu nối của bạn có thể bị hư hỏng, hao mòn hoặc hỏng hóc mà không thể khắc phục bằng cách vệ sinh hoặc kiểm tra. Trong trường hợp đó, bạn nên sửa chữa hoặc thay thế cáp càng sớm càng tốt để tránh các sự cố tiếp theo hoặc thời gian ngừng hoạt động. Bạn nên sử dụng máy hàn nhiệt hạch hoặc máy hàn cơ học để nối các sợi bị đứt hoặc bị cắt, tuân theo hướng dẫn của nhà sản xuất và các biện pháp phòng ngừa an toàn. Bạn cũng nên sử dụng các đầu nối, bộ chuyển đổi và dây nối chất lượng cao và-tương thích để kết nối hoặc thay thế cáp, đồng thời tránh trộn lẫn các loại hoặc cấp sợi khác nhau.
Đào tạo nhân viên của bạn và làm theo các phương pháp hay nhất
Cuối cùng, một trong những cách hiệu quả nhất để bảo trì cáp quang và đầu nối của bạn là đào tạo nhân viên của bạn và tuân theo các phương pháp hay nhất để xử lý, lắp đặt và vận hành hệ thống cáp quang của bạn. Bạn nên đào tạo nhân viên của mình về những kiến thức cơ bản về cáp quang, loại và đặc điểm của cáp quang và đầu nối, các mối nguy hiểm và rủi ro tiềm ẩn khi làm việc với cáp quang cũng như các quy trình và kỹ thuật thích hợp để làm sạch, bảo quản, kiểm tra, sửa chữa và thay thế các thành phần sợi. Bạn cũng nên tuân theo các tiêu chuẩn và hướng dẫn của ngành về lắp đặt, chấm dứt và chứng nhận cáp quang, đồng thời ghi lại các hoạt động và hồ sơ bảo trì của mình.
Hướng dẫn Câu hỏi thường gặp Cơ bản về Đầu nối Sợi quang
Hỏi: Đầu nối cáp quang là gì?
Hỏi: Các đầu nối cáp quang phổ biến nhất là gì?
Hỏi: Làm cách nào để xác định đầu nối cáp quang?
Hỏi: Sự khác biệt giữa đầu nối cáp quang và mối nối là gì?
Hỏi: Tại sao đầu nối cáp quang lại đắt như vậy?
Hỏi: Sự khác biệt giữa đầu nối sợi màu xanh lam và màu xanh lá cây là gì?
Hỏi: Sự khác biệt giữa đầu nối sợi LC và SC là gì?
Hỏi: Đầu nối SC hay LC nào tốt hơn?
Hỏi: Làm thế nào bạn có thể phân biệt được sự khác biệt giữa đầu nối ST và đầu nối SC?
Hỏi: Đầu nối MU có nghĩa là gì?
Hỏi: Cấu trúc của đầu nối cáp quang là gì?
Hỏi: Các đầu nối cáp quang được kiểm tra như thế nào?
Hỏi: Khi nào và làm thế nào để vệ sinh đầu nối cáp quang?
Q: Làm thế nào để chọn đúng đầu nối cáp quang?
Câu hỏi: Tôi nên làm gì nếu lắp đặt đầu nối SC nhưng yêu cầu loại LC?
Q: Làm thế nào để bạn kết nối cáp quang với đầu nối?
Q: Làm thế nào để bạn kết nối hai đầu nối cáp quang?
Hỏi: Tại sao phải vệ sinh đầu nối cáp quang?
Q: Bạn có thể cho tôi một đầu nối cáp quang không?
Hỏi: Đầu nối SC là gì?
Là một trong những nhà sản xuất và cung cấp đầu nối cáp quang hàng đầu tại Trung Quốc, chúng tôi nồng nhiệt chào đón bạn mua đầu nối cáp quang trong kho từ nhà máy của chúng tôi. Tất cả các sản phẩm tùy chỉnh đều có chất lượng cao và giá thấp. Để biết bảng giá và mẫu miễn phí, hãy liên hệ với chúng tôi ngay bây giờ.
