Giải pháp cáp quang trung tâm dữ liệu Evolux
Xây dựng một BOM sợi thụ động sẵn sàng cho RFQ-với các đường trục và đột phá MPO/MTP, dây vá LC, các tùy chọn chế độ đơn- OM3/OM4 hoặc OS2, bộ điều hợp tương thích và nhãn-dự án cụ thể.
Thành lập năm 2013
Công bố hồ sơ công ty
10+ năm
Kinh nghiệm trong ngành cáp quang được nêu trên trang web
Mẫu số lượng lớn
Hỗ trợ đơn hàng mẫu, lô nhỏ và số lượng lớn
Tài liệu IL/RL
Dự án đã hoàn thành
Cáp quang mật độ-cao dành cho phòng máy chủ, mạng doanh nghiệp và cơ sở hạ tầng đám mây
Evolux cung cấp khả năng kết nối thụ động cho các dự án cáp quang trung tâm dữ liệu, bao gồm dây vá LC, cụm cáp MPO/MTP, cáp đa chế độ OM3 và OM4, cáp-chế độ đơn OS2, bộ chuyển đổi sợi quang và dây tết tóc. Phạm vi bao gồm vá thiết bị, liên kết tủ, đường trục, chuyển tiếp đột phá và di chuyển cáp có cấu trúc, bổ sung và thay đổi. Nhà điều hành trung tâm dữ liệu, nhà tích hợp mạng, nhà thầu cáp và nhà phân phối có thể mua sản phẩm tiêu chuẩn, yêu cầu mẫu hoặc chuẩn bị BOM dự án cho sản xuất hàng loạt và{6}}nhỏ. Với tư cách là nhà sản xuất cáp quang trung tâm dữ liệu và nhà cung cấp lắp ráp cáp quang OEM, Evolux có thể xem xét các kết hợp đầu nối, chế độ cáp quang, độ bóng, chiều dài, vỏ ngoài, màu sắc, nhãn mác và bao bì. Người mua dự định giải pháp cáp MPO/MTP mật độ cao- nên gửi giao diện bộ thu phát, số lượng sợi, giới tính và cực tính với RFQ.
Các sản phẩm cáp quang của trung tâm dữ liệu có thông số kỹ thuật có thể xác minh được
Các thẻ sản phẩm bên dưới sử dụng tên, tùy chọn và giá trị số được công bố trên các trang sản phẩm của Evolux. Báo giá cuối cùng phải xác định cấp độ suy hao đã chọn, sơ đồ đầu nối và kết cấu cáp vì không phải mọi tùy chọn đều áp dụng cho mọi cụm lắp ráp.

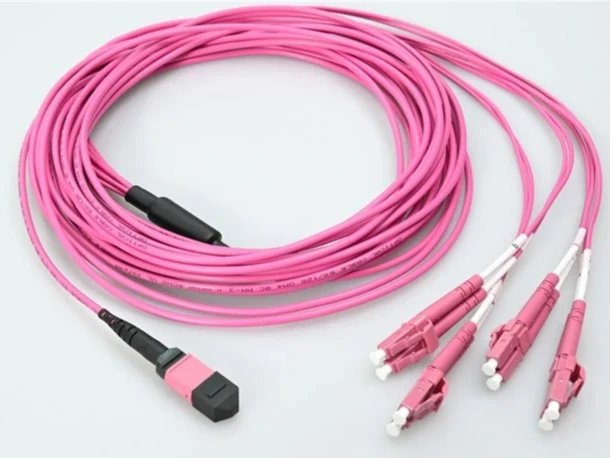

MTP Nữ đến 4 × LC UPC song công, 8 sợi OM4
- OM4 50/125 µm; 850/1300nm
- MTP IL tối đa 0,35 dB; LC IL Nhỏ hơn hoặc bằng 0,2 dB
- cáp OFNP 3,0 mm; 150 m ở 40/100G và 850 nm

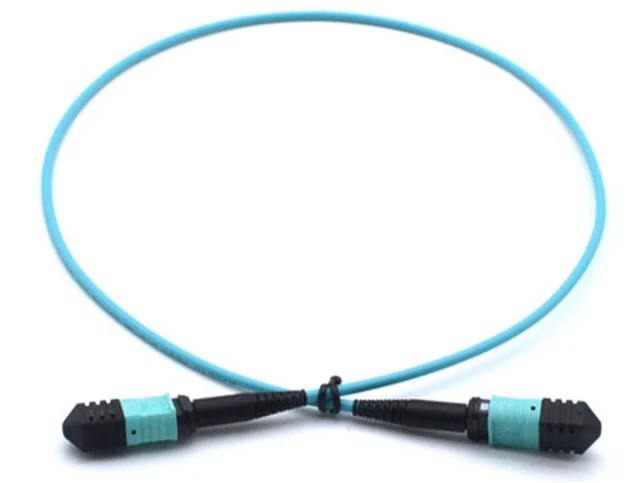

MPO/MPO-OM3-12F-3.0MM-LSZH-1M
- Lắp ráp OM3 12 sợi
- cáp LSZH 3,0mm; công bố cấu hình 1m
- MM tổn thất-thấp IL: điển hình<0.30 dB; max <0.5 dB

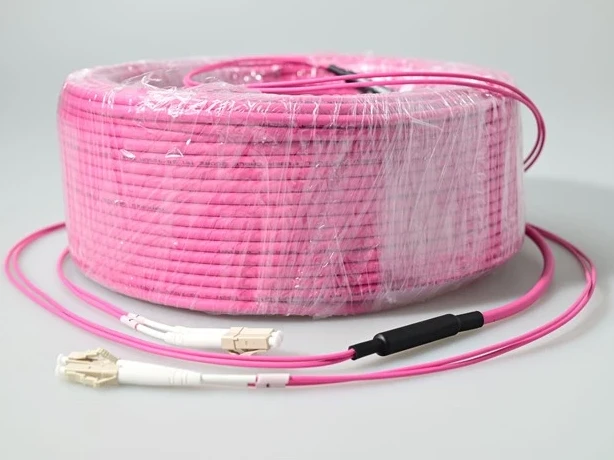

Dây nối song công đa chế độ LC đến LC OM4
- Vòng sắt có hệ số hình dạng-nhỏ 1,25 mm
- Giao diện kết nối IEC 61754-20
- Các tùy chọn cáp Riser, Plenum và cáp tùy chỉnh đã nêu
Cáp vá đa chế độ LC UPC OM3 Uniboot
- Laser OM3-sợi quang 50/125 µm được tối ưu hóa
- 10G đạt tới 300 m ở 850 nm
- OFNR và OFNP; chiều dài tiêu chuẩn 0,5 m đến 30 m
Cáp nối chế độ đơn LC/UPC- được tùy chỉnh
- Tùy chọn chế độ đơn{2}}9/125 µm
- IL Nhỏ hơn hoặc bằng 0,30 dB IEC Loại C; Nhỏ hơn hoặc bằng 0,15 dB IEC loại B
- 0,9/2,0/3,0mm; PVC, LSZH hoặc OFNP
Bộ chuyển đổi MTP/MPO có ống bọc căn chỉnh
- Mất chèn tối đa 0,2 dB
- Tối thiểu 1.000 chu kỳ giao phối
- Có mặt bích/không có mặt bích; một mặt/song công; RoHS đã nêu

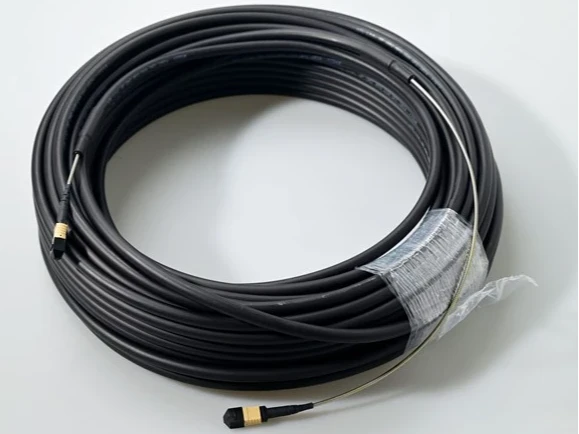

Dây nối sợi quang bọc thép MPO/MTP
- OS2, OM3 hoặc OM4; 8, 12, 24, 48, 72 hoặc 144 sợi
- Áo giáp băng thép không gỉ{0}}xoắn ốc
- IEC 61754-7 và TIA 604-5
Bộ chuyển đổi đa chế độ song công LC/LC
- Loại bộ chuyển đổi LC; cơ thể song công
- Giao diện đánh bóng UPC
- Đa chế độ; không có cấu hình mặt bích

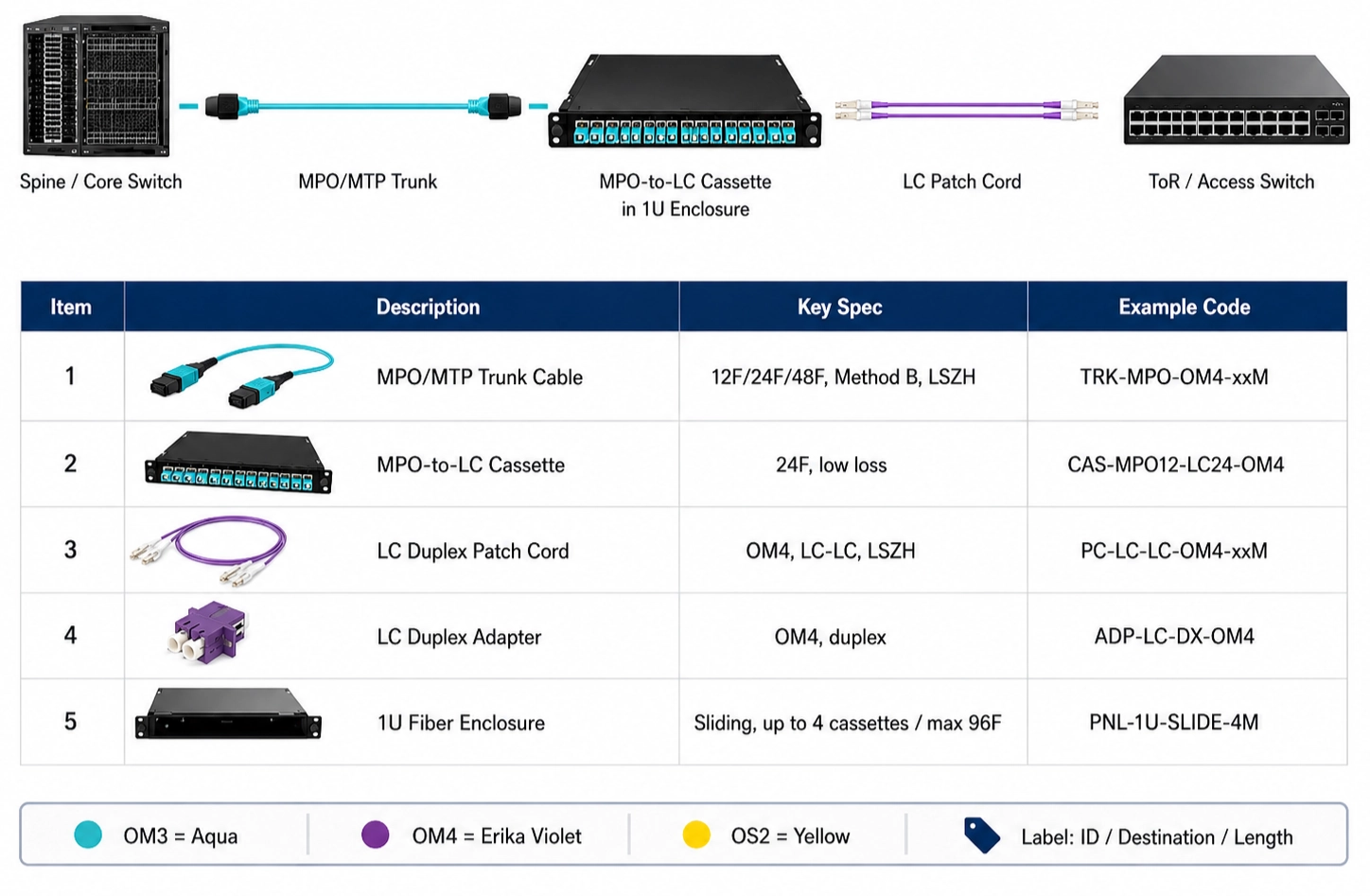

Kiến trúc cáp quang trung tâm dữ liệu mật độ cao-theo vai trò liên kết
Sơ đồ cáp có cấu trúc hữu ích bắt đầu bằng các điểm kết nối chứ không phải danh sách cáp chung. Ánh xạ giao diện thiết bị và phương pháp vá lỗi ở từng giai đoạn, sau đó chỉ định giới tính, cực tính, cấp sợi và vỏ bọc của đầu nối cho kênh hoàn chỉnh.
Máy chủ hoặc bộ lưu trữ
Xác nhận giao diện thu phát LC song công hoặc trực tiếp MPO/MTP và loại sợi được yêu cầu.
01
Chuyển đổi ToR / EoR
Sử dụng bản vá LC cho cổng song công hoặc phân tách MPO/MTP để chuyển đổi song song-sang{1}}song công.
02
Trường Patch Patch
Khớp bộ chuyển đổi LC song công hoặc MPO/MTP với bảng điều khiển hoặc dấu chân băng cassette do người mua chỉ định.
03
Hàng/Thân trục
Các tổ hợp MPO/MTP được kết thúc trước- sẽ củng cố các sợi và giảm bớt công việc chấm dứt trường.
04
MDA / Kết nối chéo-
Lưu giữ các bản ghi ngân sách ghi nhãn, phân cực và tổn hao{0}}trên đường dẫn cáp có cấu trúc.
05
| Tình trạng dự án | Hướng cáp đề xuất | Người mua phải xác nhận | Phạm vi Evolux có liên quan |
|---|---|---|---|
| Vá thiết bị song công | Cáp song công hoặc uniboot LC-đến-LC | Cấp sợi, đánh bóng, chiều dài, áo khoác, ghi nhãn cổng | Các cụm LC chế độ đơn OM3/OM4 và 9/125 µm- |
| Đường trục song song | Đường trục MPO/MTP | Thiết kế sợi 8/12/24, giới tính, phân cực, định hướng phím, lớp mất | Tập hợp MPO/MTP trong cấu hình OS2, OM3 và OM4 |
| Di chuyển song song-sang{1}}song công | Đột phá MTP/MPO-sang-LC | Ánh xạ bộ thu phát, thứ tự cặp LC, giới tính và tổng số kênh bị mất | Lắp ráp song công 8 sợi OM4 MTP cái đến bốn LC UPC |
| Đường đi-có mật độ giao thông cao hoặc lộ thiên | Cụm đa sợi bọc thép | Số lượng sợi, hình dạng cáp, hạn chế về tuyến đường và kiểm soát độ cong | Tùy chọn MPO/MTP bọc thép không gỉ-hình xoắn ốc |
| Khớp nối bảng điều khiển hoặc cassette | Bộ chuyển đổi LC hoặc MPO/MTP | Khả năng tương thích về dấu chân, mặt bích, hướng phím, chế độ và đánh bóng | Bộ điều hợp song công LC và MTP/MPO có mặt bích hoặc không mặt bích |
Cáp quang trung tâm dữ liệu MPO/MTP cho các đường trục nhỏ gọn và liên kết đột phá
Dòng sản phẩm được xuất bản của Evolux hỗ trợ hai vai trò MPO/MTP thực tế trong một hệ thống có cấu trúc:đường trục đa sợi quang giữa các điểm phân phốivà các cụm đột phá có đầu nối song công với thiết bị.
8 sợi → 4 cặp song công LC
Hiệu suất đột phá được chỉ định ở cả hai loại đầu nối
Cụm OM4 8{5}}sợi sử dụng đầu nối cái MTP và bốn đầu song công LC UPC. Các giới hạn được công bố của nó tách giao diện MTP ở mức suy hao chèn tối đa 0,35 dB khỏi giao diện LC ở mức Nhỏ hơn hoặc bằng 0,2 dB, do đó người mua có thể đặt từng kết nối vào ngân sách tổn thất kênh thay vì dựa vào một yêu cầu "tổn thất thấp" không xác định.
8–144 sợi được xuất bản
Công trình tiêu chuẩn và bọc thép giải quyết các con đường khác nhau
Sản phẩm MPO/MPO-OM3-12F-3.0MM-LSZH-1M tiêu chuẩn phù hợp với đường trục nhỏ gọn trong nhà, trong khi dòng MPO/MTP bọc thép có thêm băng thép không gỉ xoắn ốc.Nên chọn áo giáp để tiếp xúc cơ học; nó không thay thế nhu cầu xác nhận khả năng kiểm soát uốn cong, mất đầu nối, cực tính hoặc khả năng tương thích của bảng điều khiển.
Cáp quang trung tâm dữ liệu LC để chuyển mạch dày đặc và vá lỗi máy chủ
Các cụm LC phù hợp với các cổng thiết bị và các trường vá lỗi trong đó mỗi liên kết sử dụng cặp truyền/nhận song công. Vòng sắt LC 1,25 mmcung cấp giao diện nhỏ hơn SC, trong khi cấu trúc uniboot làm giảm số lượng thân cáp được định tuyến qua giá đỡ dày đặc.
OM3: 10G lên tới 300 m ở 850 nm
Sử dụng OM3 nơi thu phát và đạt hỗ trợ nó
Cáp uniboot LC UPC OM3 được xuất bản sử dụng sợi quang 50/125 µm được tối ưu hóa bằng laser và được cung cấp ở phiên bản OFNR và OFNP. Evolux liệt kê các chiều dài tiêu chuẩn từ 0,5 m đến 30 m và chấp nhận các chiều dài tùy chỉnh, cho phép BOM kiểm soát-vượt quá vòng lặp dịch vụ thay vì sử dụng một chiều dài cho mỗi vị trí giá đỡ.
Chế độ đơn- OM4 hoặc 9/125 µm
Chọn loại sợi từ quang học, không chỉ màu sắc
Danh mục LC bao gồm mộtSản phẩm song công đa chế độ OM4và các cụm chế độ đơn 9/125 µm có thể tùy chỉnh-với các tùy chọn cáp PVC, LSZH hoặc OFNP. Màu sắc của áo khoác có thể hỗ trợ nhận dạng nhưng thông số kỹ thuật mua hàng phải nêu rõ chế độ sợi, độ bóng, xếp hạng áo khoác và các yêu cầu IL/RL được đo lường một cách rõ ràng.
Mất mát-Kiểm soát ngân sách, phân cực và giao diện cho hệ thống cáp quang của trung tâm dữ liệu
Điều khiến một tập hợp kết thúc trước-có thể triển khai được là sự thống nhất giữa mọi thuộc tính liên kết. Những kiểm tra này phải được giải quyết trên bản vẽ hoặc BOM đã được phê duyệt trước khi sản xuất.
Ngân sách tổn thất quang học
Thêm tổn thất đầu nối và bộ chuyển đổi đã nêu ở mỗi cặp kết nối, cộng với độ suy giảm sợi quang và biên độ kỹ thuật. Yêu cầu định dạng báo cáo IL/RL kèm theo trích dẫn.
Phân cực MPO/MTP
Xác định bản đồ sợi từ đầu đến cuối và hướng chính. Chỉ riêng "Tương thích MPO/MTP" không xác định liệu kênh có duy trì đường dẫn truyền và nhận hay không.
giới tính kết nối
Lập bản đồ các giao diện được ghim và bỏ ghim tại bộ thu phát, đường trục, bộ điều hợp và băng cassette. Hai đầu nối được ghim không thể được ghép nối chính xác.
Lớp sợi và quang học
Khớp OM3, OM4 hoặc OS2 với bước sóng, tốc độ dữ liệu và phạm vi tiếp cận trên biểu dữ liệu của bộ thu phát. Không thay thế loại sợi mà không kiểm tra lại kênh.
Áo khoác và con đường
Nêu rõ LSZH, OFNR, OFNP hoặc kết cấu bắt buộc khác, cùng với đường kính cáp, môi trường định tuyến và nhu cầu bảo vệ cơ học.
Kế hoạch nhận dạng
Cung cấp quy ước đặt tên cổng, nhãn theo đầu, màu vỏ hoặc ủng, lịch trình độ dài và các nhóm đóng gói cần thiết để sắp xếp trình tự cài đặt.
Gửi BOM cáp quang thụ động hoàn chỉnh để xem xét
Người quản lý nguồn cung ứng hoặc kỹ sư sản phẩm phải cung cấp đủ thông tin để xác định mọi giao diện kết hợp và mọi biến thể thương mại. Điều này làm giảm các vòng lặp làm rõ và làm cho việc thử nghiệm mẫu có ý nghĩa.
Ứng dụng và cấu trúc liên kết:máy chủ, bộ lưu trữ, ToR/EoR, xương sống, MDA hoặc vai trò-kết nối chéo.
Giao diện:loại đầu nối, độ bóng, số lượng sợi MPO/MTP, giới tính, hướng phím và cực.
Phương tiện quang học:OM3, OM4 hoặc OS2, bước sóng, tốc độ dữ liệu, phạm vi tiếp cận và loại tổn thất cần thiết.
Cấu tạo cơ khí:chiều dài cáp, đường kính, chiều dài đứt gãy, đánh giá vỏ bọc, lớp giáp và yêu cầu kéo.
Chi tiết thương mại:số lượng theo cấu hình, số lượng mẫu, nhãn mác, logo, bao bì và các tài liệu cần thiết.
Đánh giá bản vẽ và cấu hình cáp quang của trung tâm dữ liệu tùy chỉnh
Evolux tuyên bố rằng các kết hợp đầu nối, độ dài cáp, chế độ sợi, loại chất đánh bóng, cấu trúc cáp, màu vỏ và vỏ bốt, nhãn và bao bì có thể được xem xét để cung cấp theo dự án.
Hỗ trợ đặc điểm kỹ thuật và bản vẽ
Chia sẻ bản vẽ, mẫu sản phẩm, thông số kỹ thuật hoặc cấu trúc liên kết hiện có. Quá trình xem xét phải khóa ánh xạ đầu nối, kích thước đột phá, dung sai độ dài, vỏ, vị trí nhãn và đơn vị đóng gói trước khi tạo mẫu.
- Đánh giá BOM và cấu trúc liên kết
- Kết nối và kết hợp sợi
- Cấu hình tiêu chuẩn hoặc tùy chỉnh
Cung cấp mẫu, lô nhỏ và số lượng lớn
Trang web xác nhận việc đánh giá mẫu, tuỳ chỉnh hàng loạt nhỏ và sản xuất hàng loạt. Nó không công bố một MOQ hoặc chu kỳ lấy mẫu cố định cho tất cả các tổ hợp trung tâm dữ liệu vì cấu hình và số lượng ảnh hưởng đến đơn hàng.
- Mẫu tương thích
- Đánh giá hiệu suất
- Mẫu được phê duyệt làm tài liệu tham khảo sản xuất
Nhãn riêng và nhận dạng cài đặt
Tùy chỉnh có sẵn bao gồm màu áo khoác và bốt, vạch đánh dấu cáp, nhãn sản phẩm, biểu tượng, bao bì trung tính và bao bì dành riêng cho khách hàng-. Xác định văn bản, định dạng mã vạch và quy ước kết thúc-A/end-B trong tác phẩm nghệ thuật đã được phê duyệt.
- Nhãn sản phẩm và cáp tùy chỉnh
- Đánh giá logo và bao bì
- Mã màu theo dự án
Tiêu chuẩn và hồ sơ chất lượng cho việc mua sắm lắp ráp cáp quang
Bằng chứng chất lượng hữu ích nhất được gắn với sản phẩm và lô hàng chính xác. Các trang sản phẩm của Evolux công bố các tiêu chuẩn giao diện, tuyên bố về chất liệu và các tùy chọn thử nghiệm sau đây; người mua nên yêu cầu tài liệu hiện hành đối với SKU được trích dẫn.
IEC 61754-7 và TIA 604-5
Được xuất bản cho bộ lắp ráp bọc thép MPO/MTP và bộ chuyển đổi MPO/MTP. Các tham chiếu này xác định giao diện đầu nối đa sợi-và hỗ trợ kiểm tra khả năng tương tác.
Telcordia GR-326 và JIS
Được liệt kê trên trang bộ điều hợp MTP/MPO suy hao tối đa 0,2 dB. Xác nhận tài liệu chứng nhận hoặc tuân thủ chính xác cho cấu hình bộ điều hợp đang được đặt hàng.
Vỏ bọc cáp OFNP
Được xuất bản cho cụm 8-sợi OM4 MTP-to-LC. Điều này xác định việc xây dựng cáp toàn thể đã nêu; người thiết kế dự án vẫn chịu trách nhiệm chấp nhận mã địa phương.
IEC 61754-20
Được xuất bản cho dây vá song công LC OM4. Nó xác định giao diện đầu nối LC được sử dụng trong các kết nối thiết bị SFP, XFP và SFP+.
Tuân thủ vật liệu RoHS
Được nêu cho bộ chuyển đổi MTP/MPO. Đối với hồ sơ mua sắm, hãy yêu cầu bản khai báo hiện tại xác định nhóm sản phẩm hoặc vật liệu được báo giá.
Báo cáo tổn thất chèn-mất / trả lại-
Evolux tuyên bố rằng các báo cáo IL/RL có thể được cung cấp. Chỉ định bước sóng, giới hạn, phương pháp thử nghiệm, cơ sở lấy mẫu và liệu các kết quả được xê-ri hóa có cần thiết hay không.
Evolux cho biết công ty được thành lập vào năm 2013 và có hơn 10 năm kinh nghiệm trong ngành cáp quang. Không có dữ liệu-trung tâm-cụ thể nào được xuất bản trên các trang được xem xét, vì vậy trang giải pháp này không chỉ định số lượng triển khai chưa được xác minh cho phân đoạn trung tâm dữ liệu.
Câu hỏi thường gặp về giải pháp cáp quang trung tâm dữ liệu
Thông tin nào nên có trong RFQ cáp quang của trung tâm dữ liệu?
Cung cấp vai trò liên kết, bộ thu phát hoặc giao diện thiết bị, loại đầu nối, chế độ sợi, số sợi, cực tính, giới tính đầu nối, độ bóng, chiều dài cáp, xếp hạng áo khoác, số lượng theo chiều dài, ghi nhãn và đóng gói. Cấu trúc liên kết, BOM, bản vẽ, mẫu hoặc thông số kỹ thuật hiện tại giúp Evolux kiểm tra tính tương thích của các thành phần trước khi báo giá.
Khi nào trung tâm dữ liệu nên sử dụng song công LC thay vì MPO/MTP?
Sử dụng LC song công trong đó các trường vá lỗi và thiết bị hoạt động hiển thị các cổng LC song công và liên kết mang một cặp truyền/nhận. Sử dụng MPO/MTP cho nhiều đường trục-sợi, cổng quang-song song hoặc tập hợp mật độ-cao; bộ chuyển đổi băng cassette hoặc bộ chuyển đổi băng cassette MPO/MTP-sang-LC có thể kết nối hai loại giao diện.
Người mua nên lựa chọn như thế nào giữa OM3, OM4 và OS2?
Kết hợp sợi quang với thông số kỹ thuật của bộ thu phát, bước sóng, phạm vi tiếp cận và nhà máy được lắp đặt. Evolux liệt kê các tổ hợp đa chế độ OM3 và OM{2}}/125 µm cũng như các tùy chọn chế độ đơn OS{4}}/125 µm; xác nhận cấp chính xác dựa trên bảng dữ liệu thiết bị thay vì chỉ chọn theo màu vỏ.
Những chi tiết MPO/MTP nào phải được xác nhận trước khi sản xuất?
Xác nhận số lượng sợi, giới tính của đầu nối, hướng phím, phương pháp phân cực, độ bóng UPC hoặc APC, cấp sợi, loại suy hao và ánh xạ-đến{1}}đầu cuối. Các thuộc tính này hoạt động như một hệ thống, do đó, loại cáp đúng nhưng phân cực hoặc giới tính sai vẫn có thể ngăn liên kết hoạt động.
Moq và thời gian dẫn mẫu cho cáp quang trung tâm dữ liệu tùy chỉnh là bao nhiêu?
Evolux tuyên bố rằng họ hỗ trợ các mẫu, tùy chỉnh hàng loạt nhỏ và sản xuất số lượng lớn nhưng trang web không công bố số moq hoặc thời gian thực hiện mẫu cố định cho giải pháp này. Cả hai đều phải được xác nhận sau khi xem xét các yêu cầu về đầu nối, chất xơ, chiều dài, vỏ bọc, ghi nhãn, báo cáo thử nghiệm và số lượng.
Evolux có thể cung cấp-cáp nhãn riêng và tài liệu kiểm tra không?
Phạm vi tùy chỉnh được xuất bản bao gồm màu áo khoác và bốt, điểm đánh dấu cáp, nhãn sản phẩm, biểu trưng, màu trung tính hoặc màu đóng gói dành riêng cho khách hàng-và cấu hình sản phẩm. Bảng dữ liệu và hỗ trợ báo cáo-mất/trả lại-kiểm tra mất mát-chèn cũng được nêu rõ; xác định xem các báo cáo được dựa trên lô-hay được sắp xếp theo thứ tự theo đặc tả đơn hàng đã được phê duyệt.
Xây dựng BOM cáp quang trung tâm dữ liệu của bạn xung quanh các giao diện thực
Gửi cấu trúc liên kết, giao diện thu phát, ánh xạ đầu nối, yêu cầu OM3/OM4 hoặc OS2, độ dài, vỏ, số lượng và kế hoạch ghi nhãn. Evolux có thể xem xét các bộ chuyển đổi và cụm cáp thụ động dựa trên thông số kỹ thuật đã gửi.
