Evolux Fiber: Nhà sản xuất hộp đầu cuối cáp quang chuyên nghiệp của bạn!
Công ty TNHH Sợi Evolux Thâm Quyến là nhà cung cấp hàng đầu các giải pháp cáp quang-tiên tiến, chuyên nghiên cứu, phát triển, sản xuất và phân phối các sản phẩm cáp quang-chất lượng cao. Được thành lập vào năm 2013 và có trụ sở chính tại Shen Zhen, Trung Quốc, chúng tôi đã nổi lên như một cái tên đáng tin cậy trong lĩnh vực cáp quang. Với sự tập trung mạnh mẽ vào sự đổi mới và độ tin cậy, chúng tôi cố gắng đáp ứng nhu cầu ngày càng tăng của ngành viễn thông toàn cầu.
Ưu điểm của chúng tôi
Danh mục sản phẩm đa dạng
Chúng tôi cung cấp nhiều loại sản phẩm cáp quang, từ cáp quang đơn chế độ và đa chế độ đến cáp quang đặc biệt cho các ứng dụng cụ thể, bao gồm cáp quang, đầu nối, bộ thu phát, bộ chuyển đổi và các phụ kiện liên quan để đáp ứng nhu cầu đa dạng của khách hàng.
Hỗ trợ khách hàng xuất sắc
Chúng tôi đã tập hợp một đội ngũ chuyên gia sẵn sàng hỗ trợ khách hàng của mình. Họ hỗ trợ khách hàng trong việc lựa chọn giải pháp cáp quang phù hợp và hướng dẫn quy trình triển khai, cho phép khách hàng nhận được sự-tư vấn toàn diện trước khi bán hàng cho đến-hỗ trợ kỹ thuật và hỗ trợ sau bán hàng.
Cơ sở R&D tiên tiến
Cơ sở vật chất, thiết bị R&D hiện đại và các phòng thí nghiệm chuyên biệt cung cấp một môi trường lý tưởng để tiến hành các nghiên cứu, thử nghiệm và thử nghiệm tiên tiến về vật liệu sợi quang, thiết kế và quy trình sản xuất.
Dịch vụ tùy chỉnh chuyên nghiệp
Chúng tôi cung cấp các tùy chọn tùy chỉnh cho phép khách hàng điều chỉnh các sản phẩm cáp quang theo nhu cầu cụ thể của họ. Đường kính sợi, vật liệu phủ hoặc loại đầu nối đều có thể được tùy chỉnh linh hoạt.

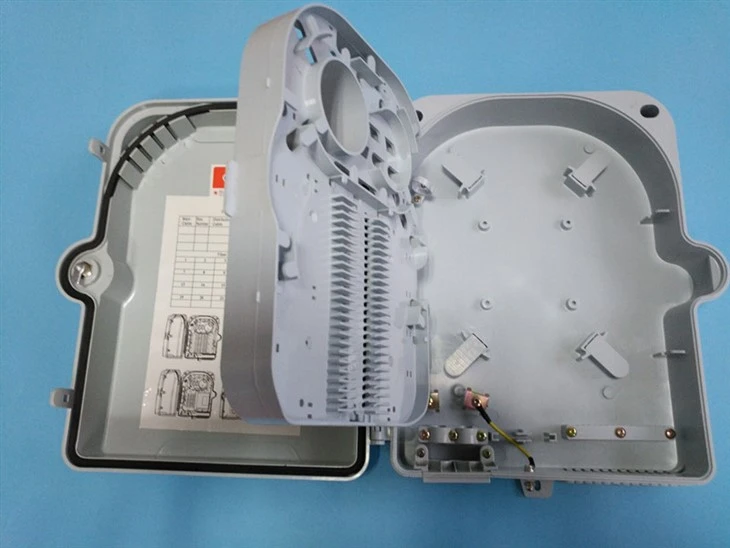

Nhà sản xuất hộp đầu cuối cáp quang cho các dự án FTTH và FTTx
EVOLUX cung cấp hộp đầu cuối cáp quang cho FTTH, FTTx, mạng truy cập viễn thông, băng thông rộng dân dụng, hệ thống phân phối tòa nhà và lắp đặt cáp quang-bên thuê bao.
Dòng sản phẩm của chúng tôi bao gồm hộp thiết bị đầu cuối trong nhà và ngoài trời, hộp-gắn trên tường và cột-, hộp thuê bao nhỏ gọn, hộp phân phối cáp quang đa-lõi và các giải pháp-kết nối sẵn.
Ngoài các mẫu tiêu chuẩn, chúng tôi còn hỗ trợ các cấu hình-dành riêng cho dự án, các cụm-được tải sẵn và các dịch vụ hộp thiết bị đầu cuối cáp quang OEM/ODM. Sản phẩm có thể được cung cấp dưới dạng thùng trống hoặc được lắp ráp bằng bộ chuyển đổi, dây tóc, khay nối, bộ chia PLC và các phụ kiện lắp đặt theo yêu cầu dự án của bạn.
Cho dù bạn là nhà điều hành viễn thông, nhà thầu FTTH, nhà tích hợp mạng, nhà phân phối hay thương hiệu-riêng, nhóm của chúng tôi có thể giúp bạn chọn hoặc phát triển giải pháp đầu cuối cáp quang phù hợp với môi trường lắp đặt, cấu trúc mạng và ngân sách của bạn.
Hộp thiết bị đầu cuối sợi quang được sản xuất như thế nào?
Hộp thiết bị đầu cuối cáp quang đáng tin cậy yêu cầu vỏ bọc và cấu trúc bên trong phối hợp.
Vật liệu vỏ, thiết kế đầu vào cáp, hệ thống bịt kín, khay nối, bảng điều khiển bộ chuyển đổi, khoảng đi dây cáp và cấu trúc lắp phải phối hợp với nhau để hỗ trợ việc cài đặt hiệu quả và vận hành mạng lâu dài.
Phương pháp sản xuất phụ thuộc vào vật liệu vỏ được lựa chọn và cấu trúc sản phẩm.
Sản xuất hộp đầu cuối cáp quang bằng nhựa
Hộp thiết bị đầu cuối bằng nhựa thường bao gồm các giai đoạn sau:
Đánh giá cơ cấu sản phẩm
Kích thước vỏ bọc, vị trí đầu vào cáp, khay nối, bảng điều khiển bộ chuyển đổi, cấu trúc lắp đặt và phương pháp bịt kín đều được xem xét trước khi sản xuất.
Lựa chọn vật liệu
Vật liệu vỏ được chọn theo thiết kế sản phẩm, môi trường lắp đặt, yêu cầu cơ học và yêu cầu về khả năng chống chịu thời tiết.
Các tùy chọn vật liệu có sẵn tùy thuộc vào kiểu hộp thiết bị đầu cuối và có thể bao gồm ABS, PC, PC+ABS, PP hoặc các vật liệu được đánh giá khác.
ép phun
Vỏ bọc, đế, khay nối và các bộ phận đúc liên quan được sản xuất bằng vật liệu và dụng cụ đã được xác nhận.
Cắt tỉa và kiểm tra bề ngoài
Các bộ phận đúc được kiểm tra các gờ, biến dạng, vết nứt, khuôn không hoàn chỉnh, khuyết tật bề mặt và tính nhất quán về kích thước.
Chuẩn bị thành phần bên trong
Khay nối, bảng chuyển đổi, kẹp cáp, bộ phận bịt kín, khóa, ốc vít và phụ kiện lắp đặt được chuẩn bị theo BOM đã xác nhận.
Lắp ráp sản phẩm
Vỏ, khay nối, vòng đệm, khóa, bộ phận đầu vào cáp-và các phụ kiện bên trong đã được lắp ráp.
Tải thành phần tùy chọn
Bộ điều hợp, bím tóc, bộ chia PLC và ống bảo vệ có thể được lắp đặt theo cấu hình sản phẩm yêu cầu.
Kiểm tra và đóng gói
Các hộp thiết bị đầu cuối đã hoàn thiện được kiểm tra dựa trên cấu hình sản phẩm đã được xác nhận trước khi đóng gói.
Hộp đầu cuối cáp quang là hộp bảo vệ cáp quang và hàn đuôi sợi quang ở đầu cuối của cáp quang. Nó chủ yếu được sử dụng để hàn thẳng và nối nhánh của cáp quang trong nhà và ngoài trời cũng như cố định đầu cuối cáp quang, đóng vai trò lưu trữ bím tóc sợi và bảo vệ khớp. Nó có thể chia một sợi cáp quang thành một sợi quang duy nhất, tương đương với một đầu nối, đóng vai trò kết nối cáp quang và dây cáp. Sau khi cáp quang đến đầu người dùng, nó được cố định trong hộp đầu cuối, lõi và đuôi lợn trong cáp quang được hàn trong hộp đầu cuối.
Các loại hộp đầu cuối cáp quang
-gắn trên tường và gắn trên giá-
Hộp đầu cuối cáp quang có thể được phân loại thành hộp-gắn trên giá và hộp-gắn tường dựa trên thiết kế của chúng. Cái sau thường được bịt kín và treo trên tường, trong khi cái trước có cửa sau và cửa trước với một thanh ray bên được gắn trực tiếp vào giá đỡ của máy chủ. FTB{4}}treo trên tường chủ yếu dành cho kết nối trực tiếp. Các quy trình như hợp nhất, nối và chấm dứt phải được thực hiện trước khi lắp đặt FTB. Hộp kết cuối cáp quang-gắn trên tường rất-phù hợp cho các ứng dụng như hội nghị từ xa, thiết bị đầu cuối lối vào tòa nhà, v.v. Những FTB này có thể được phân loại thêm thành các hộp ngoài trời và trong nhà. Mặt khác, các thùng-gắn trên giá lại lý tưởng cho kiến trúc kết nối hoặc{12}}kết nối chéo. Những FTB như vậy rất lý tưởng để xây dựng giao diện giữa thiết bị truyền dẫn và cáp bên ngoài của nhà máy, có đủ không gian để quản lý, kết cuối, phân phối và hợp nhất. Tuy nhiên, FTB được gắn trên giá chỉ dành cho việc triển khai trong nhà.
Trong nhà và ngoài trời
Dựa trên các ứng dụng của chúng trong các cài đặt khác nhau, FTB có thể được chia thành các loại hộp kết cuối ngoài trời và trong nhà. Sự khác biệt chính giữa chúng sẽ là vật liệu được sử dụng để sản xuất. Vật liệu được sử dụng trong thiết bị phải tương đương với vật liệu được sử dụng trong các bộ phận khác và thậm chí cả vỏ bọc cáp/bím tóc. Trong trường hợp FTB được thiết kế để triển khai ngoài trời, các đặc tính vật lý và hóa học của nó phải đủ ổn định với khả năng chống nước và bụi tốt. Nhiệt độ nóng chảy của vật liệu cũng không được nhỏ hơn 120 độ. Các thành phần FTB phải hoạt động trong phạm vi nhiệt độ mở rộng ít nhất -25 độ đến 45 độ để tồn tại khi có những biến động lớn về nhiệt độ. Vỏ ngoài của nó thường được làm kín tốt để bảo vệ các bộ phận bên trong khỏi bị hư hại và có khả năng chống va đập cao. Mặt khác, FTB trong nhà được biết đến là điểm chuyển tiếp giữa cáp ngang và cáp ngược dòng. Chúng thường được sử dụng làm vị trí lưu trữ để phân phối và kết cuối sợi trong môi trường được kiểm soát nhiều hơn và do đó không có bất kỳ yêu cầu đặc biệt nào về vật liệu. Để chọn hộp đầu cuối cáp quang hoàn hảo cho mạng của mình, bạn cần đánh giá thành thạo các yêu cầu của mình và chọn tùy chọn phù hợp hiệu quả với nhu cầu của bạn. FTB có thể được tìm thấy ở nhiều loại vật liệu, hình dạng và kích cỡ khác nhau. Bạn cần phải tính đến số lượng sợi được sử dụng và không gian sẵn có, cùng với những thứ khác, để xác định loại sợi sẽ hoạt động tốt nhất cho tổ hợp của bạn.
Chức năng của hộp đầu cuối cáp quang là cung cấp khả năng ghép nối hợp nhất của sợi quang và sợi quang, nối hợp nhất giữa sợi quang và đuôi lợn và chuyển giao đầu nối quang. Nó cũng cung cấp khả năng bảo vệ cơ học và bảo vệ môi trường cho sợi quang và các thành phần của nó, đồng thời cho phép kiểm tra thích hợp để duy trì các tiêu chuẩn cao nhất về quản lý sợi quang. Một hộp đầu cuối cáp quang tốt cần có các chức năng sau.
Chức năng sửa chữa
Sau khi cáp quang đi vào giá đỡ, vỏ ngoài và lõi gia cố của nó phải được cố định về mặt cơ học, lắp đặt các bộ phận bảo vệ dây nối đất, xử lý bảo vệ đầu cuối, phân nhóm và bảo vệ sợi quang.
Chức năng nối
Sau khi sợi quang rút ra từ cáp quang được nối với cáp đuôi, sợi quang thừa sẽ được cuộn và lưu trữ, đồng thời khớp nối được bảo vệ.
Chức năng phân bổ
cắm đầu nối được gắn vào cáp đuôi vào bộ chuyển đổi và nhận kết nối quang với đầu nối quang ở phía bên kia của bộ chuyển đổi. Bộ điều hợp và đầu nối phải có thể lắp và tháo linh hoạt; đường dẫn quang có thể được triển khai và thử nghiệm tự do.
Chức năng lưu trữ
Cung cấp không gian để lưu trữ các loại cáp quang được kết nối chéo-khác nhau giữa các giá đỡ để chúng có thể được đặt một cách đều đặn và có trật tự. Cần có một không gian và phương pháp thích hợp trong hộp đầu cuối cáp quang để việc đi dây của phần này của đường kết nối quang trở nên rõ ràng, dễ điều chỉnh và đáp ứng các yêu cầu về bán kính uốn tối thiểu.
Phân phối sợi quang
Hộp đầu cuối được sử dụng để phân phối và tổ chức cáp quang trong một tòa nhà hoặc một khu vực cụ thể. Chúng cung cấp một điểm có cấu trúc và dễ dàng truy cập để kết nối các loại cáp quang khác nhau.
Đầu cuối sợi quang trong nhà
Trong môi trường trong nhà như trung tâm dữ liệu, văn phòng hoặc tòa nhà dân cư, Hộp đầu cuối cáp quang được sử dụng để kết cuối và tổ chức cáp quang. Chúng thường đi kèm với-bộ chuyển đổi được định cấu hình trước để dễ dàng kết nối{2}}cắm-.
Cài đặt cáp quang đến nhà (FTTH)
Khi triển khai FTTH, Hộp đầu cuối cáp quang được sử dụng để kết cuối cáp quang tại cơ sở của khách hàng. Những hộp này có thể chứa các đầu nối hoặc bộ điều hợp để kết nối với thiết bị của khách hàng, chẳng hạn như bộ định tuyến hoặc thiết bị đầu cuối mạng quang (ONT).
Điểm kết nối thuê bao
Hộp đầu cuối đóng vai trò là điểm kết nối thuê bao, cung cấp vị trí nối, kết nối và quản lý cáp quang cho người dùng cá nhân hoặc thuê bao trong mạng.
Quy trình lắp đặt hộp đầu cuối sợi quang
gắn kết
Hộp kết cuối cáp quang được gắn trên tường hoặc trên giá tiêu chuẩn rộng 19 inch (483 mm). Bảng mặt trước phải dễ tiếp cận khi cáp đi vào từ phía dưới.
Chuẩn bị đầu cáp
Bất kỳ đầu cáp quang nào cũng phải được chuẩn bị trước khi bắt đầu đưa cáp vào hộp đầu cuối cáp quang. Quy trình chuẩn bị đầu cáp có sẵn từ nhà cung cấp. Điều quan trọng là phải bảo vệ các sợi trần ở giai đoạn này. Điều này là do chúng bị lộ sau khi thực hiện quá trình chuẩn bị đầu cáp.
Đầu vào cáp
Sau khi chuẩn bị xong các đầu cáp, cần phải xuyên thủng màng cao su ở lỗ vào cáp của hộp. Việc này phải được thực hiện trước khi lắp cáp vào hộp vì lỗ mở này sẽ bị chặn trong các hộp mới.
Kẹp đầu cáp
Hộp kết thúc sợi quang có một số trụ dẫn hướng sợi nhựa được gắn trong đó. Sợi trong ống bọc hoặc ống vận chuyển của cáp được dẫn qua chúng. Thông qua các cọc dẫn hướng này, toàn bộ chiều dài vượt quá của cáp sẽ được đưa vào khay nối đã chọn. Sau đó, sử dụng dây kẹp nhựa, nó được kẹp tại điểm vào của khay nối.
nối
Phần quan trọng nhất của quá trình lắp đặt là nối sợi quang từ cáp đến bím tóc. Một máy nối được sử dụng cho mục đích này. Nó được giữ gần hộp kết cuối trên bàn. Một cơ cấu dây thép không gỉ được nhả ra khỏi chốt lò xo để mở một khay nối cụ thể. Máy nối được sử dụng để nối các sợi đuôi lợn sao cho các đầu sợi thoát ra khỏi cáp. Sau đó chúng được đẩy để vừa với mối nối hợp nhất. Quá trình này được tiếp tục cho tất cả các mối nối được lưu trữ trong khay nối. Các khay nối này sau đó được đặt thành một chồng bên trong hộp đầu cuối. Cơ cấu đóng dây thép không gỉ sau đó được đóng lại bằng hộp.
Các yếu tố cần xem xét trước khi chọn hộp đầu cuối cáp quang
Dung tích
Dung lượng của hộp đầu cuối cáp quang là một trong những yếu tố quan trọng nhất cần xem xét. Nó xác định số lượng cáp quang có thể chứa trong hộp. Dung lượng của hộp phải dựa trên nhu cầu hiện tại và sự phát triển trong tương lai của bạn. Đảm bảo chọn một hộp có đủ dung lượng để đáp ứng mọi hoạt động mở rộng mạng của bạn trong tương lai.
Kích cỡ
Kích thước của hộp thiết bị đầu cuối cáp quang cũng là một yếu tố quan trọng cần xem xét. Hộp phải đủ lớn để chứa tất cả các loại cáp quang và bất kỳ thiết bị bổ sung nào có thể cần thiết. Tuy nhiên, nó không nên quá lớn khiến nó chiếm quá nhiều diện tích hoặc khó lắp đặt.
Sự bảo vệ
Hộp đầu cuối cáp quang phải cung cấp sự bảo vệ thích hợp cho cáp quang khỏi các hư hỏng vật lý, bụi và hơi ẩm. Chọn hộp được làm bằng-vật liệu chất lượng cao và có độ an toàncơ chế khóa để ngăn chặn truy cập trái phép. Hộp cũng phải có gioăng và gioăng thích hợp để ngăn hơi ẩm và bụi xâm nhập.
Kết nối
Hộp đầu cuối cáp quang phải tương thích với loại đầu nối cáp quang bạn đang sử dụng. Các loại đầu nối khác nhau bao gồm SC, LC và ST. Đảm bảo chọn hộp có thể chứa loại đầu nối bạn đang sử dụng.
Dễ dàng cài đặt
Hộp đầu cuối cáp quang phải dễ lắp đặt và sử dụng. Hãy tìm hộp có hướng dẫn rõ ràng và tất cả các phần cứng lắp đặt cần thiết. Hộp cũng phải dễ dàng truy cập và bảo trì.
Giá
Giá cả luôn là yếu tố quan trọng khi lựa chọn bất kỳ sản phẩm nào. Giá của hộp thiết bị đầu cuối cáp quang nên được so sánh với các tính năng và chức năng của nó. Chọn một hộp mang lại giá trị tốt cho tiền và nằm trong ngân sách của bạn.
Hướng dẫn Câu hỏi thường gặp Cơ bản về Hộp đầu cuối cáp quang
Q: Hộp thiết bị đầu cuối cáp quang là gì?
Hỏi: Tên của hộp kết thúc sợi quang là gì?
Q: Làm thế nào để cài đặt hộp thiết bị đầu cuối cáp quang?
Hỏi: Hộp kết thúc sợi quang là gì?
Hỏi: Làm cách nào để cài đặt và sử dụng Hộp đầu cuối cáp quang?
Hỏi: Cần lưu ý điều gì trong hộp thiết bị đầu cuối cáp quang?
Hỏi: Vai trò của hộp đầu cuối cáp quang trong mạng FTTH là gì?
Hỏi: Cấu trúc của Hộp thiết bị đầu cuối cáp quang là gì?
Hỏi: Bảo vệ đầu nối cáp quang
Hỏi: Các đặc tính vật liệu của Hộp thiết bị đầu cuối sợi quang là gì?
Câu hỏi: Hiệu suất quang học của Hộp đầu cuối cáp quang là gì?
Hỏi: Sự khác biệt giữa Hộp đầu cuối sợi quang và Khay nối sợi quang là gì?
Hỏi: Lợi ích của việc sử dụng hộp đầu cuối cáp quang là gì?
Hỏi: Các thành phần của hộp thiết bị đầu cuối cáp quang là gì?
Hỏi: Tại sao nên sử dụng Hộp kết thúc sợi quang?
Câu hỏi: Việc nối cáp quang trong FTB được xử lý như thế nào?
Hỏi: FTB có thể được treo-trên tường không?
Là một trong những nhà sản xuất và cung cấp hộp thiết bị đầu cuối cáp quang hàng đầu tại Trung Quốc, chúng tôi nồng nhiệt chào đón bạn mua hộp thiết bị đầu cuối cáp quang trong kho từ nhà máy của chúng tôi. Tất cả các sản phẩm tùy chỉnh đều có chất lượng cao và giá thấp. Để biết bảng giá và mẫu miễn phí, hãy liên hệ với chúng tôi ngay bây giờ.
