Evolux Fiber cung cấp Cáp vá sợi quang tùy chỉnh LC/UPC TO LC/UPC Đầu nối song công với cáp Simplex. Nó được sử dụng trong mạng LAN bên trong các tòa nhà hoặc khuôn viên trường để kết nối máy tính, máy in và các thiết bị mạng khác, mang lại tốc độ truyền dữ liệu nhanh hơn cáp đồng truyền thống.
Đặc điểm kỹ thuật
| Loại sợi | SM/MM |
|---|---|
| Đánh bóng | PC/UPC/APC |
| Loại kết nối | LC, SC, ST, FC |
| Mất chèn | Nhỏ hơn hoặc bằng 0,30dB (IEC cấp C); Nhỏ hơn hoặc bằng 0,15dB (IEC loại B) |
| Trả lại tổn thất | SM UPC Lớn hơn hoặc bằng 50dB; SM APC Lớn hơn hoặc bằng 60dB; MM PC Lớn hơn hoặc bằng 35dB |
| Đường kính áo khoác | 0,9mm, 2,0mm, 3,0mm |
| Chế độ sợi | 9/125um, 50/125um, 62,5/125um |
| Tùy chọn cáp | PVC/LSZH/OFNP |
| Nhiệt độ hoạt động | -40ºC~+75ºC |
Đặc trưng
-Thiết kế UnibootGiảm âm lượng cáp tới 50% khi định tuyến
-Tab Đẩy/Kéo để có khả năng sử dụng tốt hơn trong các ứng dụng có mật độ-cao
-Tổn hao chèn thấp và suy hao phản hồi cao
-Tất cả dữ liệu hiệu suất được đảm bảo trong toàn bộ phạm vi nhiệt độ hoạt động (-40 độ đến +85 độ )
-Có nhiều lựa chọn về loại đầu nối tiêu chuẩn (bao gồm SC/APC, LC/UPC, LC/APC và MPO/APC) và chiều dài (lên tới 30 mét)

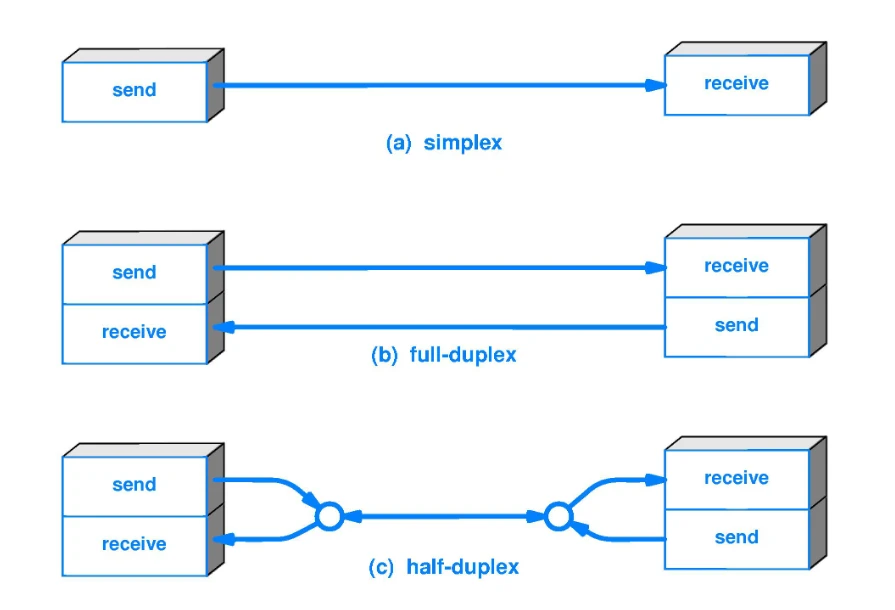

Sự khác biệt giữaCáp quang đơn giản và song công?
Đơn giản:Simplex chỉ có một cáp quang và một đầu nối cáp quang ở mỗi đầu. Nó chỉ cho phép dữ liệu được truyền theo một hướng, không thể đảo ngược. Simplex thường được sử dụng bên trong các tòa nhà cho bộ chuyển mạch Ethernet hoặc các thiết bị khác.
Song công:Duplex có hai sợi cáp quang và hai đầu nối cáp quang ở mỗi đầu để gửi và nhận dữ liệu. Song công thường được sử dụng để kết nối thiết bị mạng tốc độ cao-chẳng hạn như hệ thống máy chủ và bộ chuyển mạch cáp quang.
Ứng dụng
Nơi sử dụng Dây vá song công LC đến LC UPC 9/125μm
Máy chủ Trung tâm dữ liệu-sang-Chuyển kết nối cáp quang
Cấu hình song công LC đến LC UPC hỗ trợ các kênh truyền và nhận đồng thời cần thiết cho các kết nối NIC của máy chủ với các bộ chuyển mạch-của-giá đỡ trên cùng. Sợi quang đơn mode 9/125μm mang lại độ suy giảm thấp khi chạy lên tới vài km, khiến dây nối này phù hợp với cả kết nối nội bộ-giá đỡ và liên kết chéo-lối đi trong môi trường trung tâm dữ liệu quy mô-lớn.
Cáp có cấu trúc đường trục mạng LAN doanh nghiệp
Xây dựng mạng đường trục kết nối các phòng viễn thông trên nhiều tầng sử dụng dây vá song công chế độ đơn LC UPC để phân phối sợi quang giữa các tầng. Tùy chọn áo khoác LSZH đáp ứng các quy tắc an toàn phòng cháy cho cáp được định tuyến qua không gian thông gió và ống nâng, trong khi phạm vi nhiệt độ hoạt động từ -40 độ đến +75 độ phù hợp với tủ thiết bị có khả năng kiểm soát khí hậu thay đổi.
Kết nối mạng phân phối quang FTTH
Cáp quang-tới-tới nhàViệc triển khai kết nối các cổng OLT với đầu vào bộ chia yêu cầu cáp đầu cuối LC UPC đáng tin cậy. Thông số tổn thất chèn cấp B của IEC nhỏ hơn hoặc bằng 0,15dB duy trì ngân sách năng lượng quang cho các hệ thống PON phục vụ các thuê bao dân cư trên khoảng cách phân phối mở rộng.
Vá ODF của Văn phòng Trung tâm Viễn thông
Các nhà cung cấp dịch vụ viễn thông quản lý khung phân phối quang trong các văn phòng trung tâm sử dụng bộ nhảy song công LC sang LC đơn chế độ để kết nối chéo thiết bị truyền dẫn. Sự sẵn có của đường kính vỏ 0,9mm, 2,0mm và 3,0mm cho phép lựa chọn dựa trên mật độ cáp và yêu cầu định tuyến trong giá đỡ thiết bị.
Cơ sở phát sóng SDI-qua-Truyền tải cáp quang
Hệ thống truyền dẫn phát sóng và sản xuất truyền hình mang tín hiệu 3G-SDI và 12G-SDI qua cáp quang sử dụng kết nối song công LC cho các liên kết điều khiển từ studio-đến-chính{6}}. Phạm vi nhiệt độ hoạt động rộng hỗ trợ lắp đặt trên các phương tiện sản xuất di động và cơ sở phát sóng từ xa.
Câu hỏi thường gặp
Câu hỏi 1: 9/125μm đề cập đến loại sợi nào?
Đáp: Thông số kỹ thuật 9/125μm biểu thị sợi singlemode có đường kính lõi 9-micron và đường kính lớp bọc 125 micron. Loại sợi này hỗ trợ truyền dẫn đường dài ở bước sóng 1310nm và 1550nm với độ suy giảm tín hiệu tối thiểu.
Câu 2: Sự khác biệt giữa các tùy chọn áo khoác PVC, LSZH và OFNP là gì?
Trả lời: PVC (Polyvinyl Clorua) là loại áo khoác tiêu chuẩn để sử dụng trong nhà nói chung. LSZH (Low Smoke Zero Halogen) thải ra khói tối thiểu và không có khí halogen độc hại khi đốt, thích hợp cho không gian kín. OFNP ( Plenum không dẫn điện bằng sợi quang) đáp ứng các yêu cầu của NEC đối với cáp trong không gian xử lý-không khí phía trên trần thả.
Câu hỏi 3: Tôi có thể mong đợi tổn thất chèn nào từ đầu nối IEC Cấp B?
A: Đầu nối IEC cấp B mang lại hiệu quảmất chènNhỏ hơn hoặc bằng 0,15dB trên mỗi cặp giao phối. Thông số kỹ thuật này bảo toàn nhiều năng lượng quang học hơn so với Loại C ( Nhỏ hơn hoặc bằng 0,30dB), điều này rất quan trọng đối với các liên kết khoảng cách xa với ngân sách năng lượng eo hẹp.
Câu hỏi 4: Loại sơn bóng UPC có nghĩa là gì?
Đáp: UPC (Tiếp xúc siêu vật lý) đề cập đến phương pháp đánh bóng mặt-đầu nối tạo ra bề mặt hơi cong, đạt đượcmất mát trở lạiLớn hơn hoặc bằng 50dB đối với các ứng dụng chế độ đơn. Loại đánh bóng này là tiêu chuẩn cho mạng truyền dữ liệu kỹ thuật số.
Câu 5: Tôi có thể sử dụng cáp này để lắp đặt ngoài trời không?
Đáp: Nhiệt độ hoạt động từ -40 độ đến +75 độ có thể phù hợp với một số cách lắp đặt tủ ngoài trời, nhưng cáp này được thiết kế chủ yếu để sử dụng trong nhà. Các ứng dụng ngoài trời yêu cầu cáp có thêm khả năng chống tia cực tím và kết cấu chống ẩm.
Câu 6: Có những đường kính áo khoác nào?
Đáp: Chúng tôi cung cấp ba đường kính vỏ bọc: 0,9 mm cho các ứng dụng không gian bím và{1}}không gian chật hẹp, 2,0 mm là đường kính dây vá tiêu chuẩn và 3,0 mm cho các lắp đặt cần bảo vệ cơ học bổ sung.
Câu 7: Những loại đầu nối nào có thể được kết hợp với LC?
Trả lời: Dòng sản phẩm hỗ trợ các loại đầu nối LC, SC, ST và FC theo nhiều cách kết hợp khác nhau. Cáp lai như LC đến SC hoặc LC đến FC có sẵn để kết nối thiết bị với các loại giao diện khác nhau.
Câu hỏi 8: Tôi nên làm sạch các đầu nối LC trước khi sử dụng như thế nào?
Đáp: Sử dụng bút làm sạch sợi quang hoặc máy làm sạch băng cassette được thiết kế cho vòng sắt LC. Làm sạch mặt đầu của đầu nối trước mỗi lần nối để tránh nhiễm bụi làm tăng tổn hao chèn.
