Các loại đầu nối cáp quang phổ biến bao gồm:

biconicđầu nối có đầu côn chính xác để giảm tổn thất chèn. Nó có một khuôn nhựa chứa đầy thủy tinh và bắt đầu bằng việc đúc sợi vào ống nối. Đầu nối biconic đang trở nên lỗi thời.

D4 các đầu nối được làm từ ống sắt gốm zirconia tổng hợp để đảm bảo độ bền. Chúng có hệ thống gắn ren hiệu suất cao và thân có khóa để có khả năng lặp lại và khả năng tương tác. Nó sử dụng ống nối nhỏ hơn SC hoặc FC. Đầu nối D4 được sử dụng rộng rãi trong các mạng viễn thông vào những năm 80 đến đầu những năm 90, nhưng chúng đang trở thành một công nghệ lỗi thời.

ESCONTên của nó bắt nguồn từ ứng dụng của nó trong giao diện kênh ESCON của IBM. Nó tương tự như đầu nối FDDI - đầu nối song công sử dụng ống nối 2,5 mm. Sự khác biệt chính là tấm che có thể thu vào thay vì tấm che cố định. Tấm che nằm trên ống sắt và được nạp bằng lò xo và rút lại. Đầu nối ESCON được sử dụng để kết nối với thiết bị từ ổ cắm trên tường.

MỘTFChoặc kết nối cố định, đầu nối được làm bằng vòng sắt hoàn toàn bằng gốm zirconia để đảm bảo độ bền. Chúng có hệ thống gắn ren hiệu suất cao và thân có khóa để có khả năng lặp lại và khả năng tương tác. Chúng chủ yếu được sử dụng với các sợi quang đơn mode và được sử dụng trong điện thoại, thiết bị và các liên kết truyền thông tốc độ cao. Kiểu dáng này tương tự như kiểu đầu nối ST, nhưng nó sử dụng kết nối có ren, giúp nó phù hợp hơn với môi trường có độ rung cao.

FDDIcác đầu nối được ANSI thiết kế để sử dụng trong mạng FDDI. Đầu nối này là đầu nối song công sử dụng hai ống nối 2,5 mm và có một tấm che cố định trên các ống nối. Đầu nối này có một tấm che cố định để bảo vệ các ống nối khỏi bị hư hỏng. Chúng thường được sử dụng để kết nối với thiết bị từ ổ cắm trên tường, nhưng phần còn lại của mạng sẽ có đầu nối ST hoặc SC.

LC, còn được gọi là Đầu nối Lucent, Đầu nối nhỏ hoặc Đầu nối cục bộ, có các ống nối bằng gốm zirconia được đánh bóng bằng PC chính xác. Chúng có vỏ và chốt kiểu kéo đẩy RJ45. Chúng có kích thước bằng một nửa các đầu nối tiêu chuẩn, giống như một phiên bản nhỏ hơn của SC. Thiết kế này tăng mật độ đóng gói lên 50% với diện tích nhỏ và thiết kế khóa nhanh đẩy/kéo. Đầu nối LC được sử dụng trong các mạng riêng và công cộng và đang trở nên phổ biến nhờ các cụm máy phát/thu quang hệ số dạng nhỏ (SFF).

Quay lạikết nối được sử dụng trong hệ thống thu phát thử nghiệm. Loopback mô tả cách định tuyến các tín hiệu điện tử từ cơ sở ban đầu đến đầu nhận của nguồn mà không cần xử lý hoặc sửa đổi. Điều này được sử dụng tốt nhất như một cách để kiểm tra việc truyền tải cơ sở hạ tầng giao thông.

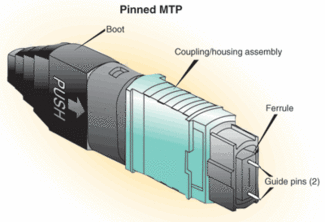

MTP, viết tắt của Multi-Fiber Push On/Pull Off, đầu nối là loại đầu nối cáp quang có ren. Chúng lý tưởng cho các ứng dụng mật độ cao. Đầu nối MTP là tên thương mại của đầu nối MT, là đầu nối 12 sợi cho cáp cao su. Nó được sử dụng cho các cụm cáp và hệ thống cáp được kết thúc trước.

CácMT-RJsử dụng một ống nối nhỏ hơn MT tiêu chuẩn để giữ hai sợi. MT là viết tắt của Chuyển giao cơ khí và RJ là viết tắt của Đăng ký Jack. Nó cũng sử dụng một nút bấm để nhả chốt khá giống với nút bấm trên giắc cắm mô-đun để làm cho thao tác của nó trở nên quen thuộc. MT-RJ sử dụng chốt để căn chỉnh và có phiên bản nam và nữ. Chúng chỉ ở dạng đa chế độ và được kết thúc trường bằng phương pháp được đánh bóng trước/nối.

MỘTMUĐầu nối là một ống sắt có đường kính 1,25 mm dành cho nhiều đầu nối quang nhỏ gọn và cơ chế tự giữ cho các ứng dụng bảng nối đa năng. Những "đơn vị thu nhỏ" này được sử dụng trong truyền thông dữ liệu tốc độ cao, mạng thoại, viễn thông và các ứng dụng DWDM mật độ cao. Đầu nối MU phổ biến hơn ở Nhật Bản.

SC, hoặc Đầu nối thuê bao, là các ống nối gốm có độ chính xác cao. Chúng có cơ chế khóa gắn vào để chốt tích cực. Đầu nối SC sử dụng thiết kế kéo đẩy và có thể được sử dụng cho các ứng dụng đơn giản hoặc đa kênh. Chúng có phần thân có khóa để đảm bảo khả năng lặp lại và khả năng tương tác và lý tưởng cho các ứng dụng mật độ cao. SC được gọi là đầu nối cơ sở vì chúng được sử dụng để lắp đặt cơ sở. Mặc dù có thiết kế nhỏ gọn bằng nhựa cứng nhưng chúng không có diện tích nhỏ nhất, cần 0,378 inch vuông.

SMAđầu nối có khớp nối đa chế độ chi phí thấp được phê duyệt cho các ứng dụng quân sự. SMA, viết tắt của Subminiature A, là một đầu nối vi sóng.

ST, hoặc Đầu thẳng, các đầu nối được cấu tạo từ một ống nối gốm zirconia chính xác. Chúng có hệ thống gắn lưỡi lê nguyên khối, dễ lắp ráp. Chúng có thể được sử dụng cho cả sợi đơn mode và sợi đa mode. Loại đầu nối này rất phổ biến trong các ứng dụng truyền thông, chẳng hạn như mạng LAN và hệ thống camera quan sát. Đầu nối ST còn được gọi là BFOC (Đầu nối cáp quang Bayonet). Chúng có một đầu bằng gốm kéo dài qua thân đầu nối. Đây còn được gọi là đầu nối khóa xoắn kiểu lưỡi lê đơn giản và cần được chăm sóc đặc biệt vì ống nối không được bảo vệ. Mặc dù đầu nối ST vẫn còn phổ biến trong nhiều ứng dụng công nghiệp nhưng nó đang mất dần sự ưa chuộng đối với các kiểu dáng nhỏ gọn hơn, có thể khóa được.
