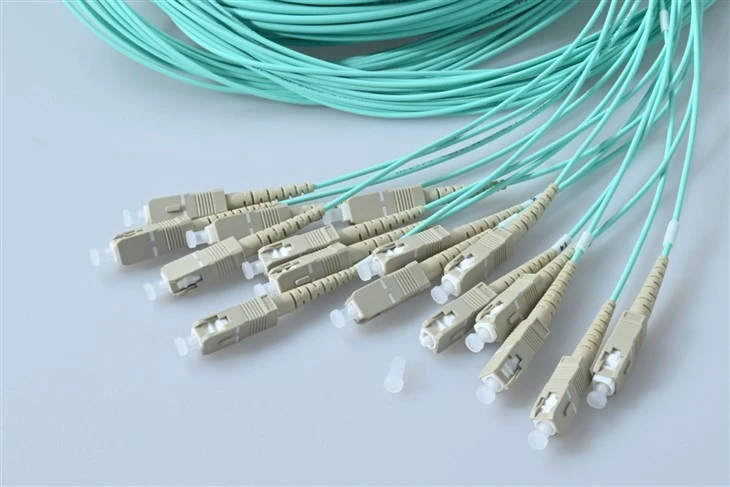

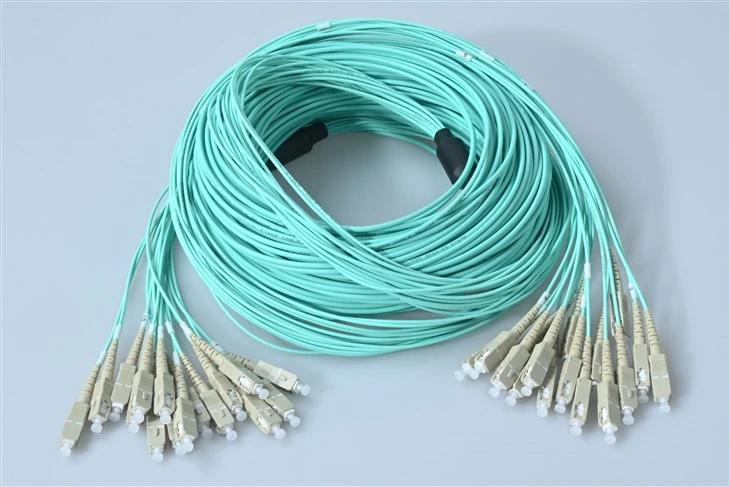

Dây nối 16 lõi SC Multimode OM3

Đáp: Câu hỏi hay! Đây là thỏa thuận – khi chạy 16 sợi, bạn có hai lựa chọn: bó 8 cáp song công hoặc sử dụng một cụm 16{4}}lõi duy nhất. Cách tiếp cận đa{7}}sợi quang sẽ thắng lợi vì nhiều lý do. Đầu tiên, việc quản lý cáp trở nên đơn giản hơn nhiều – một cáp để định tuyến so với tám cáp riêng biệt làm rối đường đi của bạn. Thứ hai, bạn đang tiết kiệm đáng kể không gian lưu trữ trong môi trường{11}mật độ cao. Thứ ba, thời gian cài đặt giảm đáng kể – chúng tôi đã thấy các kỹ thuật viên cắt giảm 60-70% thời gian vá lỗi so với chạy song công riêng lẻ. Sự đánh đổi duy nhất? Nếu một sợi có vấn đề thì bạn đang khắc phục sự cố trong một gói. Nhưng với tổn thất chèn nhỏ hơn hoặc bằng 0,3dB của chúng tôi trên tất cả 16 lõi, lỗi là cực kỳ hiếm.

Đáp: Đây có lẽ là câu hỏi phổ biến nhất mà chúng tôi nhận được! Câu trả lời ngắn gọn: đối với các liên kết 10G dưới 300 mét, OM3 là hoàn hảo – và thành thật mà nói, nó chiếm khoảng 95% hoạt động của trung tâm dữ liệu. Đây là phần kỹ thuật: OM3 có băng thông phương thức hiệu quả là 2000 MHz·km ở 850nm, trong khi OM4 có băng thông lên tới 4700 MHz·km. Thực tế điều đó có nghĩa là gì? OM3 hỗ trợ 10G lên tới 300m, 40G lên tới 100m và 100G lên tới 100m. OM4 mở rộng những khoảng cách đó – 10G lên 400m, 40G lên 150m, 100G lên 150m. Vì vậy, trừ khi bạn đang chạy các liên kết dài hơn hoặc dự định nâng cấp 40G/100G trong tương lai gần, OM3 sẽ mang đến cho bạn hiệu suất tuyệt vời ở mức giá tốt hơn. Cả hai đều sử dụng cùng lõi 50/125μm và vỏ bọc nước nên chúng hoàn toàn tương thích với cơ sở hạ tầng OM3 hiện có của bạn.

Đáp: Chắc chắn rồi – đó chính là vẻ đẹp của đầu nối SC! Mỗi sợi trong số 16 sợi đều kết thúc bằng đầu nối SC tiêu chuẩn nên chúng sẽ cắm ngay vào bất kỳ bảng điều khiển bộ chuyển đổi SC, ODF hoặc cổng thiết bị nào mà bạn đã có. Cơ chế chốt kéo-đẩy của SC giống hệt nhau cho dù nó đến từ cáp song công đơn lẻ hay cụm 16-lõi của chúng tôi. Một điều cần lưu ý: bạn sẽ muốn đảm bảo rằng bảng vá lỗi hoặc bố cục bộ chuyển đổi của mình có thể chứa 16 cổng SC theo cách sắp xếp mà bạn cần. Chúng tôi thường thấy khách hàng sử dụng những thiết bị này với bảng điều hợp SC mật độ cao chứa 12 hoặc 24 cổng. Nếu bạn cần trợ giúp lập kế hoạch cấu hình bảng điều khiển, chỉ cần liên hệ – chúng tôi đã thực hiện hàng trăm hoạt động triển khai như vậy và có thể chia sẻ những hoạt động hiệu quả nhất.

Đáp: Dây vá SC OM3 16-lõi của chúng tôi đã được thử nghiệm để mang lại mức suy hao chèn nhỏ hơn hoặc bằng 0,3dB trên mỗi đầu nối – đó là tiêu chuẩn ngành cho các cụm lắp ráp cấp{18}}cao cấp. Với hai đầu nối trên mỗi liên kết (một đầu nối ở mỗi đầu), bạn đang xem tổng tổn thất đầu nối nhỏ hơn hoặc bằng 0,6dB. Để tính toán ngân sách liên kết của bạn, đây là những yếu tố cần tính đến: suy hao đầu nối (0,6dB), suy giảm sợi quang (3,5dB/km ở 850nm đối với OM3) và bất kỳ điểm nối nào nếu có. Đối với liên kết 10G 100m thông thường, bạn có thể sử dụng 0,35dB cho chính sợi quang cộng với 0,6dB cho đầu nối – nằm trong ngân sách 2,6dB mà 10GBASE-SR cho phép. Chúng tôi kiểm tra 100% từng sợi trước khi vận chuyển và bao gồm báo cáo thử nghiệm, vì vậy bạn sẽ biết chính xác những gì bạn đang nhận được. Không có gì ngạc nhiên.

Đáp: Suy nghĩ đúng đắn – việc xác định sợi là rất quan trọng khi bạn xử lý cáp nhiều{0}}sợi! Chúng tôi tuân theo tiêu chuẩn mã hóa màu TIA-598, sử dụng một chuỗi cụ thể gồm 12 màu (xanh dương, cam, xanh lá cây, nâu, đá phiến, trắng, đỏ, đen, vàng, tím, hồng, xanh nước biển) cộng với sọc cho các sợi 13-24. Trong cáp 16 lõi, sợi 1-12 có màu đồng nhất và sợi 13-16 sử dụng bốn màu đầu tiên có sọc hoặc vết. Mỗi sợi cũng được đánh số trên các chân đột phá. Mẹo chuyên nghiệp: khi bạn ghi lại quá trình cài đặt của mình, hãy chụp ảnh cả hai đầu với chuỗi màu hiển thị – việc này sẽ giúp bạn tiết kiệm hàng giờ khắc phục sự cố sau này. Nếu bạn cần bảng màu tùy chỉnh hoặc ghi nhãn cụ thể cho tổ chức của mình, chúng tôi cũng có thể đáp ứng điều đó.

Trả lời: Bản thân các đầu nối SC có kích thước tương đối lớn hơn so với LC, nhưng bản thân sợi quang khá linh hoạt. Đối với cáp nhiều sợi quang OM3-của chúng tôi, bán kính uốn cong tối thiểu khi chịu tải là 10 lần đường kính ngoài của cáp và khi không tải là khoảng 5 lần. Đối với cáp phân phối 16{13}}lõi thông thường, khi lắp đặt sẽ có kích thước khoảng 50-60mm (khoảng 2 inch). Các chân đột phá riêng lẻ ở đầu SC có thể uốn cong chặt hơn – xuống bán kính khoảng 30mm. Tuy nhiên, vấn đề là thế này: luôn để lại một chút chùng ở các điểm chuyển tiếp thay vì buộc phải vào những khúc cua hẹp. Những chỗ uốn cong chặt làm tăng độ suy giảm và có thể gây ra tổn thất do uốn cong vĩ mô theo thời gian. Đối với các ứng dụng thực sự bị giới hạn về không gian, hãy xem xét tùy chọn sợi không nhạy cảm với uốn cong của chúng tôi – nó xử lý các đường cong có bán kính 7,5mm mà không làm tăng tổn thất đáng kể.
