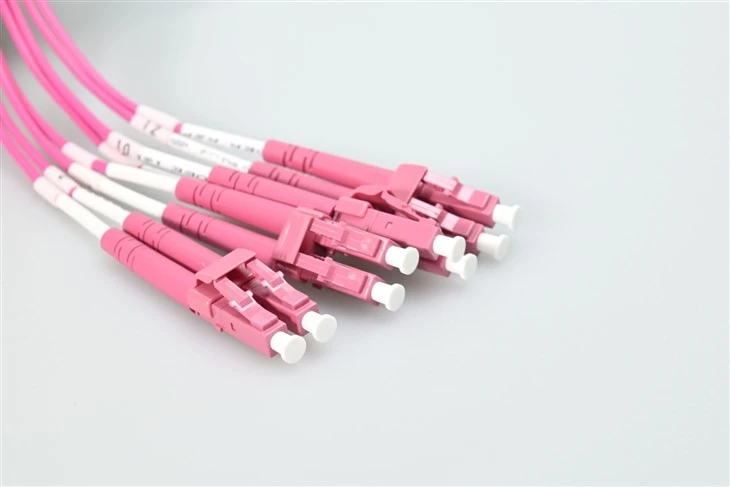

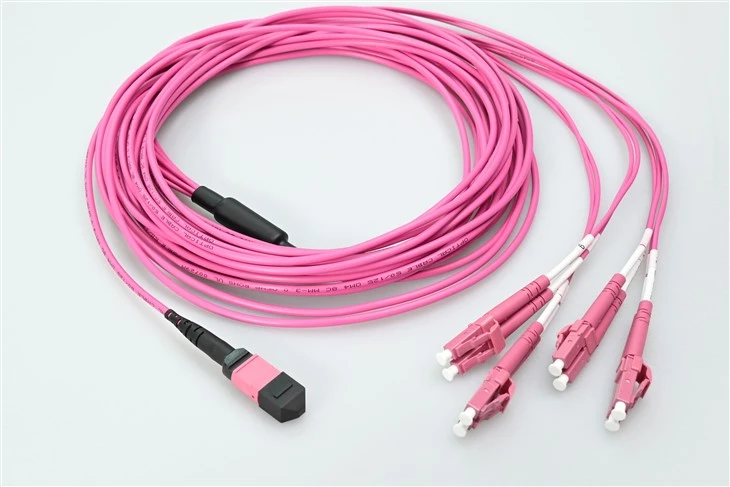

Evolux Fiber MTP TO LC UPC 8CORE OM4 3.0MM PATCH CORD hỗ trợ di chuyển trung tâm dữ liệu tới tốc độ dữ liệu cao hơn khi sử dụng với các đường trục của chúng tôi. Cáp MTP® là một giải pháp hiệu quả để vá sợi quang mật độ-cao trong trung tâm dữ liệu, loại bỏ nhu cầu chấm dứt trường-tốn thời gian. Chúng được thiết kế để tiết kiệm không gian và đơn giản hóa việc quản lý cáp đồng thời cung cấp các tùy chọn vá lỗi hiệu quả về mặt chi phí trong tủ. Để triển khai đường trục chính, chúng tôiCáp vá đường trục đa chế độ MTP OM{0}}cung cấp giải pháp cáp mật độ cao-bổ sung.
Đặc điểm kỹ thuật
| Đầu nối A | MTP Nữ (Không Pin) | Đầu nối B | LC UPC song công |
| Chế độ sợi | OM4 50/125μm | Bước sóng | 850/1300nm |
| Khoảng cách Ethernet 40/100G | 150m ở 850nm | Khoảng cách Ethernet 10G | 400m ở 850nm |
| Trình kết nối MTP IL | Tối đa 0,35dB (Loại 0,15dB) | Đầu nối LC IL | Nhỏ hơn hoặc bằng 0,2dB |
| Kết nối MTP RL | Lớn hơn hoặc bằng 20dB | Đầu nối LC RL | Lớn hơn hoặc bằng 30dB |
| Suy giảm ở 850nm | Nhỏ hơn hoặc bằng 2,3dB/km | Suy giảm ở 1300nm | Nhỏ hơn hoặc bằng 0,6dB/km |
| Áo khoác cáp | Hội nghị toàn thể (OFNP) | Số lượng chất xơ | 8 sợi |
| Đường kính ngoài của cáp (OD) | 3.0mm | Đường kính ngoài đột phá (OD) | 2.0mm |
| Tải trọng kéo cài đặt | 66N | Độ bền kéo (Dài/Ngắn hạn) | 80/240N |
| Nhiệt độ hoạt động | (-10 đến 60 độ (14 đến 140℉) | Nhiệt độ bảo quản | (-10 đến 70 độ (14 đến 158℉) |
Đặc trưng
-Chất lượng thủ công hàng đầu đảm bảo đường truyền đáng tin cậy
-Trình kết nối MTP: Cung cấp tín hiệu nhất quán và cho phép thiết kế hệ thống có khả năng thích ứng.
-Sợi: Cho phép tăng tính linh hoạt trong việc định tuyến và bảo quản cáp thông qua những chỗ uốn cong chặt hơn.
-Áo khoác: Giảm khả năng hư hại nhờ vật liệu-chống cháy và ít khói-.
Tối ưu hóa mật độ cáp để đáp ứng các điều kiện môi trường khác nhau.
- Giảm chi phí lắp đặt bằng cách giảm thiểu lãng phí, cải thiện việc quản lý cáp và hợp lý hóa việc triển khai.
Việc nâng cấp mạng của bạn trở nên dễ dàng nhờ một-plugin thân thiện với người dùng-.
- MTP®-Cáp khai thác LC hỗ trợ nâng cấp tốc độ dữ liệu nhanh chóng, bao gồm cả việc di chuyển từ 10G lên 40G. Để hiểu rõ hơn về cách OM4 so sánh với các loại đa chế độ khác trước khi triển khai cơ sở hạ tầng cáp, hãy xem tổng quan của chúng tôi vềSự khác biệt về loại sợi đa mode OM1 đến OM5 và xếp hạng băng thông.
Ứng dụng
Di chuyển mạng từ trung tâm dữ liệu 10G sang 40G/100G
Cáp ngắt LC MTP{0}}này cung cấp đường dẫn nâng cấp trực tiếp từ cơ sở hạ tầng Ethernet 10G lên 40G/100G. Cấu hình 8{8}sợi phù hợp với yêu cầu của bộ thu phát 40G QSFP+ tiêu chuẩn, cho phép di chuyển liền mạch với tốc độ trung tâm dữ liệu mà không cần thay thế bảng vá lỗi dựa trên LC hiện có. Để có hướng dẫn lập kế hoạch đầy đủ về các lựa chọn cáp có cấu trúc ở 100G, hãy tham khảo bài viết của chúng tôi vềcách chọn cáp quang phù hợp để triển khai trung tâm dữ liệu 100G.
Miếng vá sợi quang mật độ cao-trong các cơ sở Colocation
Được thiết kế để vá các mức giá từ-đến-giá đỡ và tủ- ở những nơi có không gian hạn chế. Thiết kế quạt MTP-to-LC hợp nhất tám kết nối cáp quang thành một giao diện MTP duy nhất, giảm tắc nghẽn cáp trong môi trường colocation mật độ-cao.
Lắp đặt không gian toàn thể cho các tòa nhà doanh nghiệp
Áo khoác được xếp hạng toàn thể-của OFNP đáp ứng các quy tắc an toàn về hỏa hoạn để lắp đặt trong không gian xử lý không khí phía trên trần thả. Mạng lưới khuôn viên doanh nghiệp và các tòa nhà thương mại yêu cầu cáp quang- tuân thủ mã sẽ được hưởng lợi từ dây vá đột phá toàn thể này.
Kết nối ngắn-Đạt 40G QSFP+ đến SFP+
Kết nối trực tiếp các cổng chuyển mạch 40G QSFP+ với bốn cổng 10G SFP+ bằng cấu trúc ngắt 8 sợi quang. Cáp khai thác MTP này để chuyển đổi QSFP-sang SFP giúp loại bỏ nhu cầu về các mô-đun đột phá riêng biệt. Khi điểm cuối vá lỗi yêu cầu cổng bộ điều hợp cố định thay vì chạy cáp trực tiếp, chúng tôiBộ điều hợp cáp quang MTP/MPO để gắn bảng 8, 12 và 24 sợicung cấp giao diện phù hợp.
Kết nối sợi quang của thiết bị phòng thí nghiệm và thử nghiệm
Hỗ trợ thiết bị kiểm tra quang học và thiết lập phòng thí nghiệm yêu cầu kết nối OM4 đa chế độ với mức suy hao chèn thấp đã được xác minh. Đầu nối MTP 0,35dB đã được thử nghiệm tại nhà máy đảm bảo đường cơ sở đo chính xác cho các ứng dụng kiểm tra sợi quang.
Câu hỏi thường gặp
Câu hỏi 1: Sự khác biệt giữa đầu nối MTP và MPO trên cáp đột phá này là gì?
Trả lời: MTP là thương hiệu đã đăng ký của Conec Hoa Kỳ, đáp ứng các tiêu chuẩn MPO với các tính năng nâng cao như chốt dẫn hướng hình bầu dục và kẹp chốt kim loại. Cáp này sử dụng đầu nối Conec MTP chính hãng của Hoa Kỳ với mức suy hao chèn tối đa 0,35dB, vượt trội so với đầu nối MPO thông thường về tính nhất quán của tín hiệu.
Câu hỏi 2: Cáp MTP-LC 8{2}}sợi này có thể hỗ trợ bộ thu phát 40G QSFP+ không?
Đ: Vâng. Cấu hình 8-sợi quang phù hợp với yêu cầu về kênh dành cho mô-đun 40GBASE-SR4 QSFP+. Mỗi cổng 40G sử dụng 4 sợi để truyền và 4 sợi để nhận, làm cho cáp ngắt MTP sang LC này tương thích với các bộ thu phát đa chế độ 40G tiêu chuẩn. Để biết so sánh song song về thời điểm sử dụng giao diện LC so với MTP/MPO trong môi trường mật độ cao, hãy xem phần của chúng tôihướng dẫn thực tế về lựa chọn đầu nối LC và MTP/MPO để vá sợi mật độ-cao.
Câu hỏi 3: Xếp hạng toàn thể OFNP có ý nghĩa gì đối với cáp vá sợi này?
Trả lời: OFNP ( Plenum không dẫn điện bằng sợi quang) cho biết vỏ cáp có khả năng chống cháy-và tạo ra ít khói khi tiếp xúc với ngọn lửa. Cáp đột phá MTP được xếp hạng toàn thể{2}}này được phê duyệt để lắp đặt trong các không gian hồi gió của tòa nhà không có ống dẫn.
Câu hỏi 4: Cáp OM4 MTP-LC này có thể truyền tín hiệu 40G hoặc 100G bao xa?
Trả lời: Theo thông số kỹ thuật, cáp vá đa chế độ OM4 này hỗ trợ truyền Ethernet 40G/100G lên đến 150 mét ở bước sóng 850nm và Ethernet 10G lên đến 400 mét.

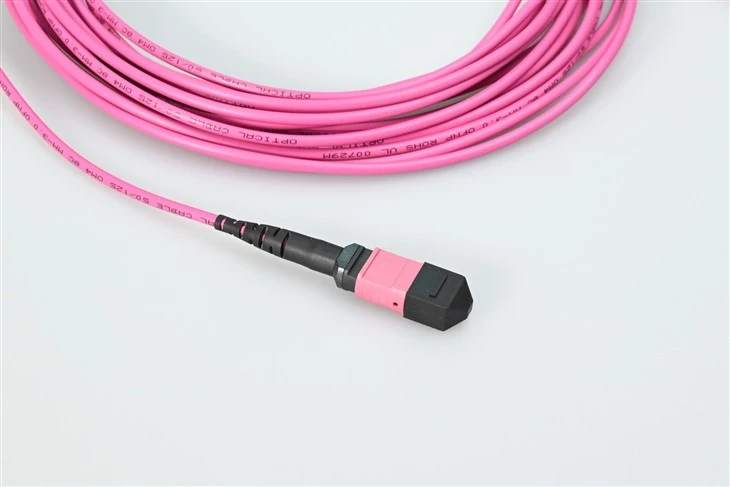

Câu 5: Đầu nối MTP này là nam (được ghim) hay nữ (không có chân)?
A: Đầu MTP là đầu cái (không có chân). Khi kết nối với cáp hoặc băng trục MTP, hãy đảm bảo đầu nối ghép nối là đầu đực (được ghim) để đạt được sự căn chỉnh phù hợp và kết nối-tiêu hao thấp.
Câu hỏi 6: Những ứng dụng nào yêu cầu cáp quang MTP tới LC được xếp hạng toàn thể-?
Trả lời: Quy chuẩn xây dựng thường yêu cầu cáp có kích thước-dung cấp trong hệ thống thông gió trên trần, không gian sàn nâng trong trung tâm dữ liệu và bất kỳ khu vực nào mà không khí lưu thông cho hệ thống HVAC. Cáp fanout MTP có vỏ bọc OFNP-này đáp ứng các yêu cầu cài đặt đó.
Câu hỏi 7: Tôi có thể đặt hàng độ dài tùy chỉnh cho cáp ngắt 8 sợi MTP{1}}LC này không?
Đ: Vâng. Độ dài cáp tùy chỉnh, số lượng sợi thay thế và cấu hình chân đột phá khác nhau có sẵn theo yêu cầu. Liên hệ với bộ phận bán hàng để chỉ định các yêu cầu khai thác đột phá MTP của bạn cho các đơn đặt hàng số lượng lớn hoặc dự án.
