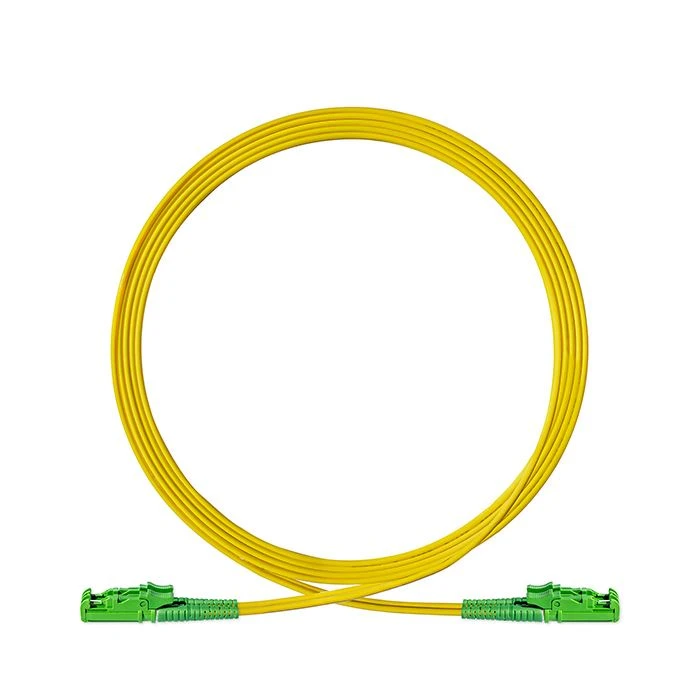

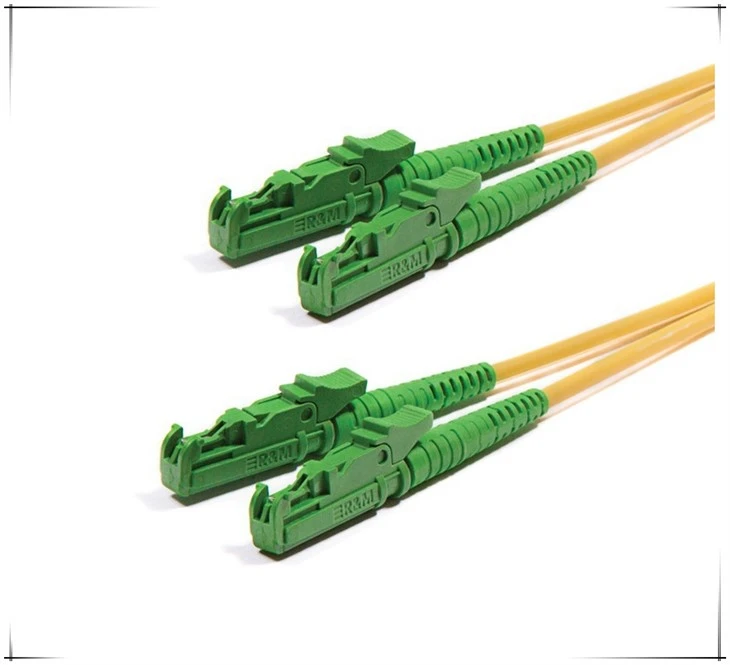

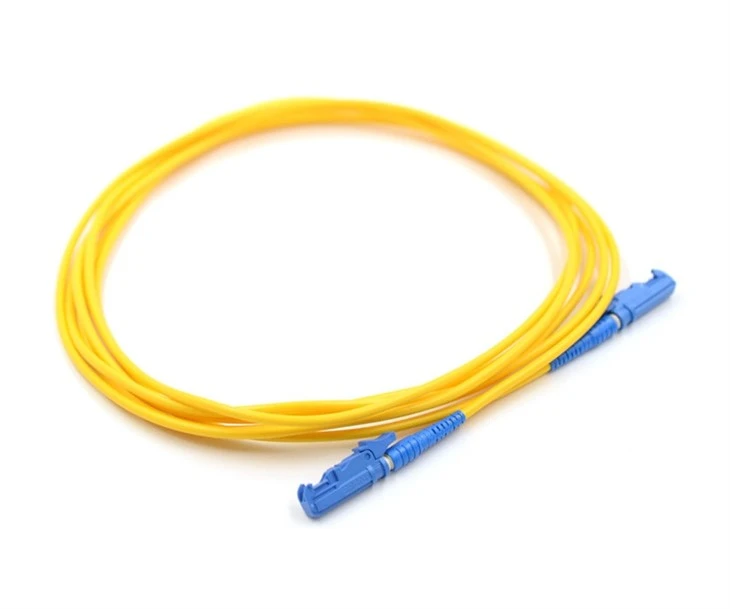

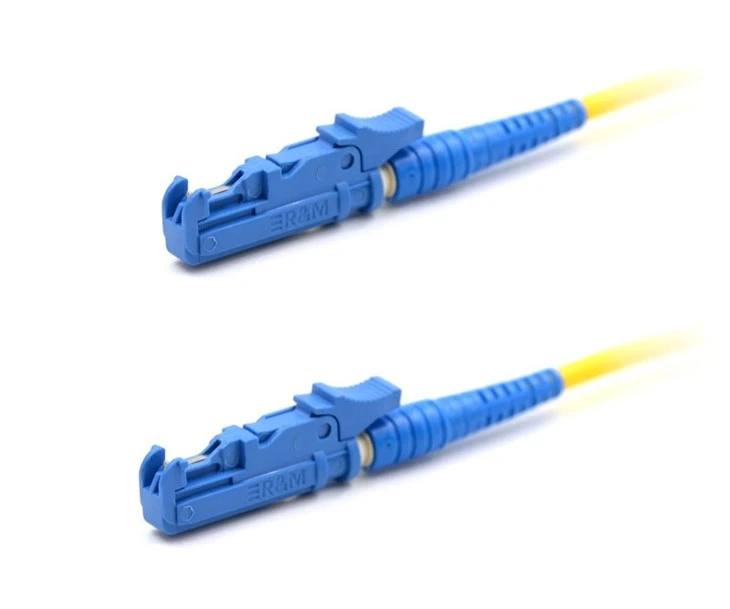

Cáp quang E2000dây nhảy dẫnlà một loại cáp quang ngắn có đầu nối ở cả hai đầu. Cáp này được sử dụng để liên kết hai thiết bị hoặc bộ phận mạng, chẳng hạn như bộ định tuyến và bộ chuyển mạch hoặc bảng vá lỗi và bộ thu phát. Dây vá có nhiều độ dài và loại sợi khác nhau, chẳng hạn như sợi đơn mode hoặc đa mode, đồng thời các đầu nối có thể có nhiều loại khác nhau, bao gồm SC, ST, LC và MTP/MPO. Bằng cách sử dụng các dây này, có thể thiết lập và loại bỏ các kết nối giữa các thành phần mạng một cách nhanh chóng mà không cần hệ thống cáp phức tạp.

Mất chèn và trả lại thấp:Dây vá sợi quang có độ suy hao chèn và phản hồi thấp, điều đó có nghĩa là chúng có hiệu quả cao trong việc truyền dữ liệu qua khoảng cách xa với độ nhiễu và suy giảm tín hiệu tối thiểu.

Băng tần cao:Dây vá sợi quang có khả năng băng thông cao, khiến chúng trở nên lý tưởng cho các ứng dụng truyền dữ liệu tốc độ cao đòi hỏi dung lượng lớn để truyền dữ liệu.

Ứng dụng rộng rãi:Dây vá sợi quang được sử dụng trong nhiều ứng dụng, chẳng hạn như trung tâm dữ liệu, viễn thông, thiết bị y tế, quân sự và hàng không vũ trụ, và tự động hóa công nghiệp.

Uyển chuyển:Dây vá sợi quang có tính linh hoạt cao, có nghĩa là chúng có thể dễ dàng lắp đặt ở những không gian chật hẹp, nơi cáp đồng truyền thống không phù hợp.

Độ bền:Dây vá sợi quang có độ bền cao và có thể hoạt động trong môi trường khắc nghiệt, bao gồm nhiệt độ, độ ẩm cao và tiếp xúc với hóa chất.

Dễ dàng cài đặt:Các đầu nối trên dây vá cáp quang là plug-and-play, nghĩa là chúng có thể dễ dàng kết nối với các thiết bị khác mà không cần bất kỳ công cụ hoặc thiết bị đặc biệt nào.

Tiết kiệm chi phí:Dây vá sợi quang có hiệu quả về mặt chi phí và mang lại tổng chi phí sở hữu thấp hơn so với cáp đồng, đặc biệt là trên khoảng cách xa.

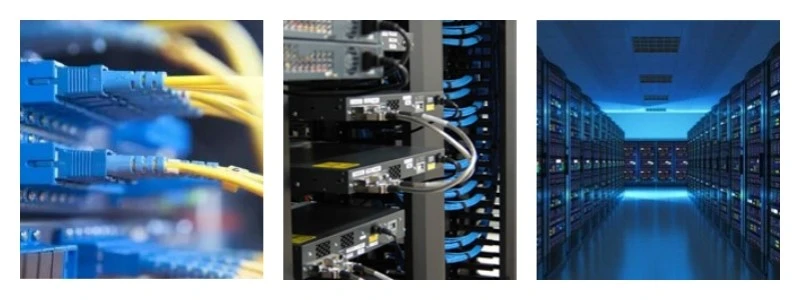

CATV, thiết bị kiểm tra tàu điện ngầm;
Mạng viễn thông;
Mạng cục bộ (LAN);
Mạng diện rộng (WAN);
Lắp đặt tại chỗ;
Mạng xử lý dữ liệu;
Chấm dứt thiết bị hoạt động quân sự và video.

Năm thử nghiệm để đảm bảo chất lượng của dây nối sợi

Chất lượng của dây vá sợi ảnh hưởng đến toàn bộ liên kết cáp quang. Mỗi dây vá sợi phải được kiểm tra nghiêm ngặt trước khi rời khỏi nhà máy. Vậy nhà sản xuất dây vá sợi sẽ thực hiện những thử nghiệm gì để đảm bảo chất lượng cao của dây vá?

Để đảm bảo chất lượng của dây vá quang, năm loại kiểm tra sau đây thường được thực hiện trước khi rời khỏi nhà máy.

Phát hiện tổn thất chèn / mất dây nối sợi quang

Suy hao chèn và suy hao phản hồi là các thông số chính ảnh hưởng đến dây vá quang. Tiêu chuẩn TIA quy định rõ ràng rằng tổn thất chèn tối đa của dây vá quang là 0,75dB (tức là giá trị tối đa có thể chấp nhận được).

Đối với hầu hết các loại cáp quang trên thị trường, phạm vi suy hao chèn thông thường là từ {{0}}.3dB đến 0.5dB và phạm vi suy hao chèn thấp là từ {{6 }}.15dB và 0.2dB. Các giá trị suy hao phản hồi được biểu thị bằng dB và thường âm, do đó giá trị càng cao thì càng tốt và thông số kỹ thuật điển hình nằm trong khoảng từ -15 đến -60 dB.

Theo tiêu chuẩn ngành, suy hao phản hồi của đầu nối cáp quang được đánh bóng Ultra PC phải lớn hơn 50dB và suy hao phản hồi của chất đánh bóng góc xiên thường lớn hơn 60dB. Loại PC phải lớn hơn 40dB. Đối với sợi đa mode, giá trị RL điển hình nằm trong khoảng từ 20 đến 40 dB.

Các chỉ báo của bộ nhảy cấp sóng mang thông thường là tổn hao chèn nhỏ hơn 0.3dB và tổn thất phản hồi lớn hơn 45dB.

Kiểm tra mặt cuối của dây vá sợi

Việc làm sạch mặt cuối của đầu nối cáp quang ảnh hưởng trực tiếp đến hiệu suất của nó. Ví dụ, các vết xước, rỗ, vết nứt, ô nhiễm bụi, v.v. ở mặt cuối của sợi quang sẽ gây mất tín hiệu kết nối, dẫn đến khả năng chèn và suy hao phản hồi kém.

Kiểm tra giao thoa kế 3D dây vá sợi

Thử nghiệm giao thoa kế 3D chủ yếu là để kiểm tra hình dạng của mặt đầu sợi và các thông số bao gồm bán kính cong, độ lệch đỉnh, chiều cao sợi, v.v. Mặt cuối của dây vá sợi cần được mài thành bề mặt hình cầu, nhưng sản phẩm được sản xuất theo quy trình sản xuất thực tế không thể hoàn hảo.

Các giá trị thích hợp cho bán kính cong, độ lệch đỉnh và chiều cao sợi là gì?

Do đó, hình dạng mặt cuối được quy định trong tiêu chuẩn kỹ thuật, bao gồm bán kính cong ROC, độ lệch đỉnh và chiều cao sợi.

Theo tiêu chuẩn kỹ thuật của tổ chức IEC, giá trị tham chiếu của bán kính cong ROC là đầu nối loại PC là 10 ~ 25mm và đầu nối loại APC là 5 ~ 15mm. Độ lệch đỉnh đề cập đến độ lệch giữa đỉnh của bề mặt cong và trục sợi. Nếu độ lệch đỉnh quá lớn, biến dạng của mặt cuối đủ để gây ra tiếp xúc vật lý giữa các sợi. Do đó, tiêu chuẩn kỹ thuật yêu cầu độ lệch đỉnh của sợi nhảy Nhỏ hơn hoặc bằng 50μm.

Chiều cao sợi đề cập đến chiều cao của mặt đầu sợi so với mặt cuối của ống sắt. Mặt đầu sợi quang có thể nhô ra phía trên mặt đầu ống sắt hoặc có thể lõm vào bên dưới mặt đầu ống sắt. Phạm vi chiều cao sợi quang quy định trong tiêu chuẩn kỹ thuật là -250~+250nm.

Kiểm tra hiệu suất cơ học của dây vá sợi

Ví dụ, kiểm tra kéo, kiểm tra dây vá quang dưới lực kéo quy định để xác minh độ suy giảm sợi và hệ số an toàn độ giãn dài của sợi.

Thí nghiệm nhiệt độ môi trường xung quanh dây vá sợi

Cần phải kiểm tra các chỉ số hoạt động của đầu nối cáp quang trong các điều kiện nhiệt độ môi trường khác nhau.
