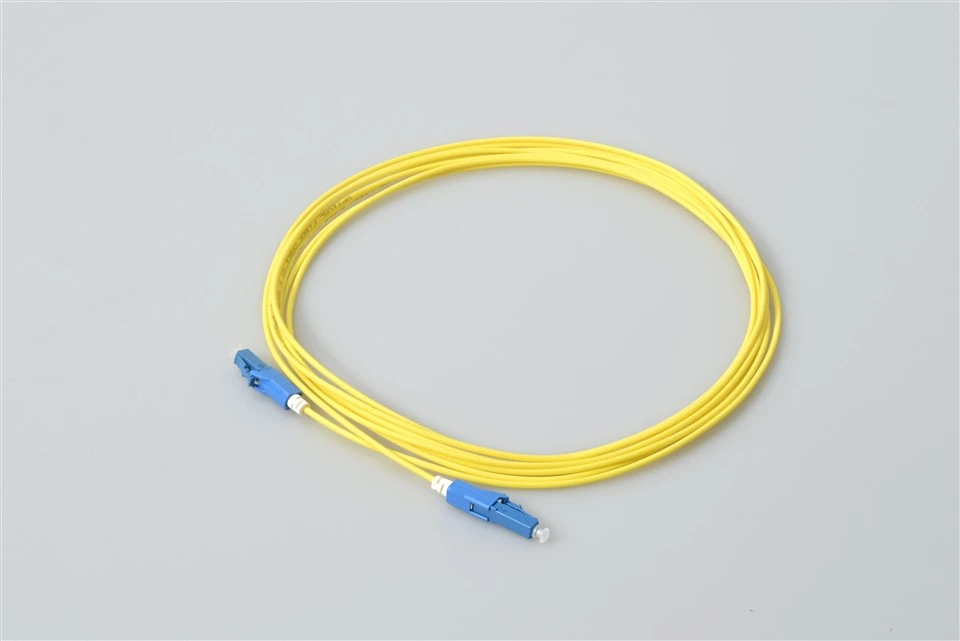

Cáp vá LC LC là gì?
LC-Dây vá cáp quang LC là một loại cáp vá nhỏ gọn được sử dụng rất phổ biến trong nhiều ứng dụng. Các giải pháp mạng này bao gồm mạng viễn thông, mạng LAN, mạng xử lý dữ liệu, đầu cuối thiết bị và phân phối cơ sở. Dây nối LC-LC được thiết kế để cung cấp giải pháp Ethernet nhanh trong các ứng dụng Gigabit và ứng dụng ATM với mức tiêu thụ ít không gian hơn.
Đặc điểm kỹ thuật
| tham số | Đơn vị | FC, SC, LC/ Dây vá sợi bọc thép | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| máy tính | UPC | APC | máy tính | máy tính | UPC | máy tính | máy tính | UPC | máy tính | máy tính | APC | ||
| Mất chèn (điển hình) | dB | Nhỏ hơn hoặc bằng 0,3 | Nhỏ hơn hoặc bằng 0,2 | Nhỏ hơn hoặc bằng 0,3 | Nhỏ hơn hoặc bằng 0,2 | Nhỏ hơn hoặc bằng 0,3 | Nhỏ hơn hoặc bằng 0,2 | Nhỏ hơn hoặc bằng 0,2 | Nhỏ hơn hoặc bằng 0,3 | Nhỏ hơn hoặc bằng 0,2 | Nhỏ hơn hoặc bằng 0,2 | Nhỏ hơn hoặc bằng 0,3 | Nhỏ hơn hoặc bằng 0,3 |
| Mất mát trở lại | dB | Lớn hơn hoặc bằng 45 | Lớn hơn hoặc bằng 50 | Lớn hơn hoặc bằng 60 | Lớn hơn hoặc bằng 30 | Lớn hơn hoặc bằng 45 | Lớn hơn hoặc bằng 50 | Lớn hơn hoặc bằng 30 | Lớn hơn hoặc bằng 45 | Lớn hơn hoặc bằng 50 | Lớn hơn hoặc bằng 35 | Lớn hơn hoặc bằng 55 | Lớn hơn hoặc bằng 75 |
| Bước sóng hoạt động | bước sóng | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Khả năng trao đổi | dB | Nhỏ hơn hoặc bằng 0,2 | Nhỏ hơn hoặc bằng 0,2 | Nhỏ hơn hoặc bằng 0,2 | Nhỏ hơn hoặc bằng 0,2 | ||||||||
| Rung | dB | Nhỏ hơn hoặc bằng 0,2 | Nhỏ hơn hoặc bằng 0,2 | Nhỏ hơn hoặc bằng 0,2 | Nhỏ hơn hoặc bằng 0,2 | ||||||||
| Nhiệt độ hoạt động | bằng cấp | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Nhiệt độ bảo quản | bằng cấp | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Đường kính cáp | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Đặc trưng

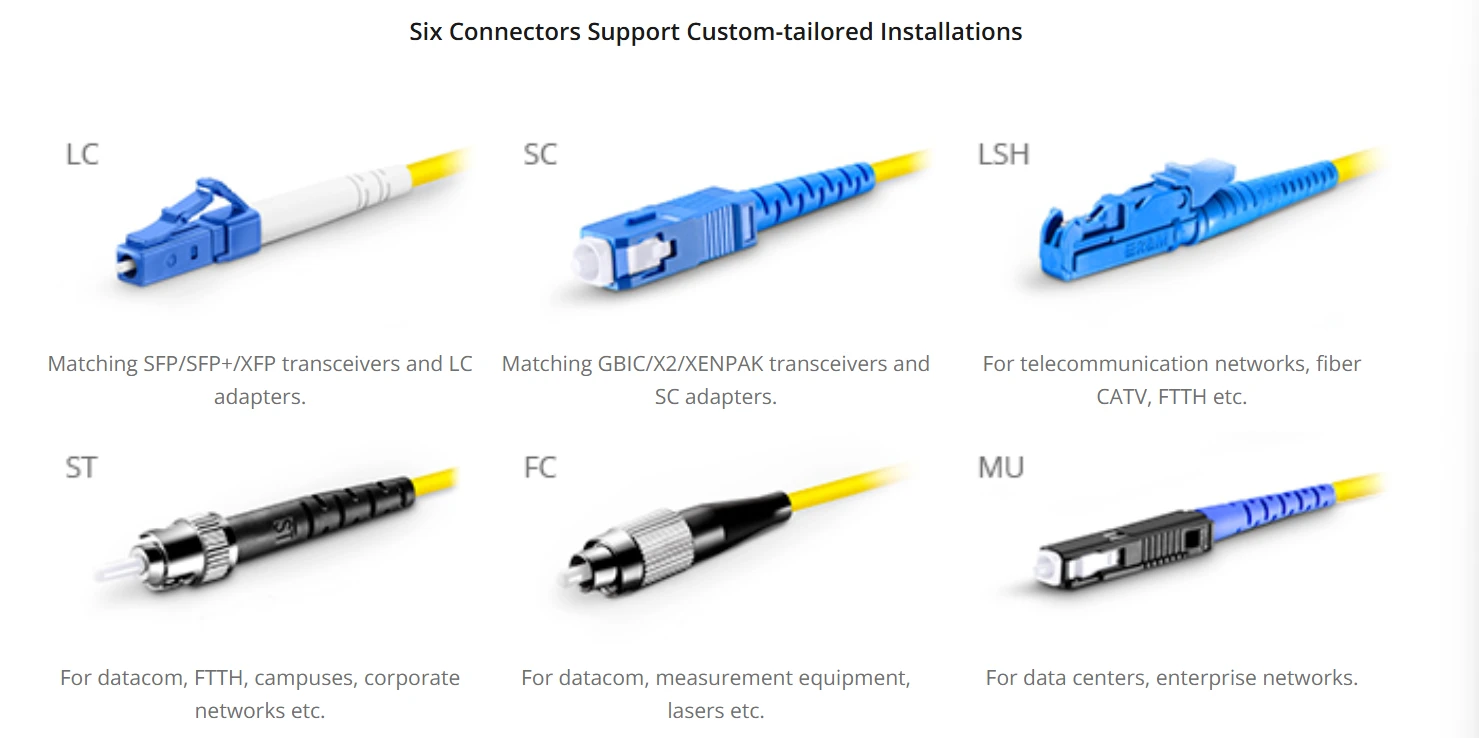

1.Six Connectors hỗ trợ cài đặt-tùy chỉnh

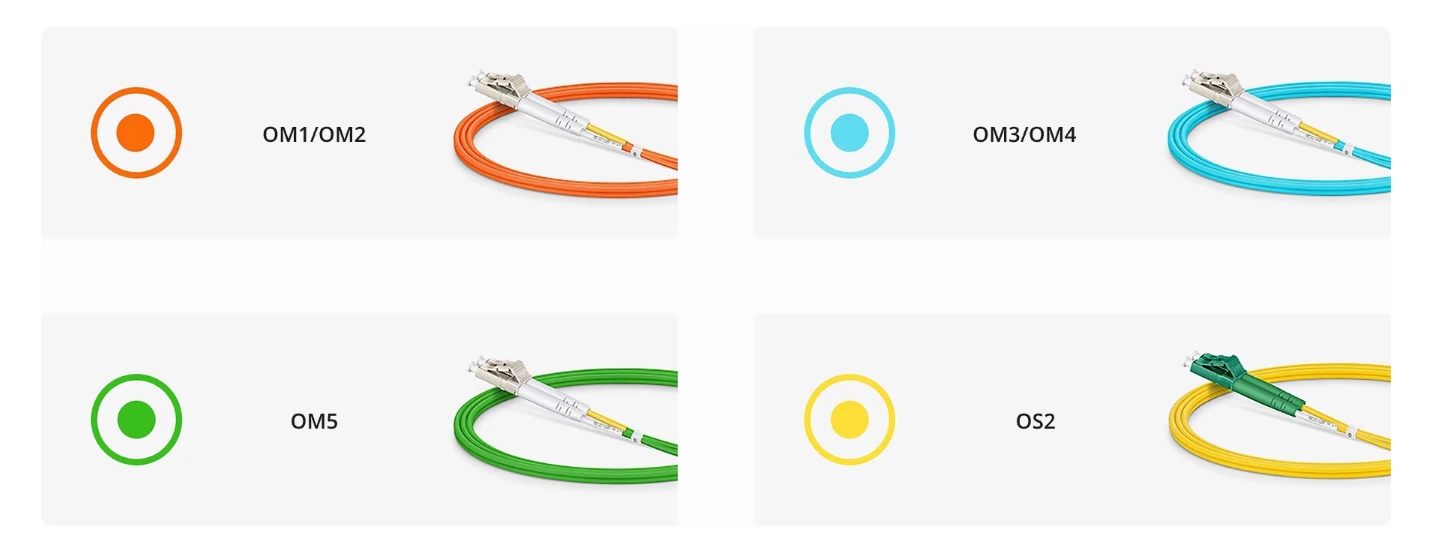

2.Màu sắc-Vỏ bọc cáp được mã hóa để dễ dàng nhận biết
3.Đuôi heo sợi quang OEM ODM LC APC / UPC với áo khoác màu vàng LSZH 0,9mm:
Ứng dụng
Trung tâm dữ liệu - Môi trường SFP/SFP+
- Chuyển đổi NIC máy chủ 10G sang ToR
- Kết nối FC mảng lưu trữ
- Cột sống-đường liên kết lên vải lá
- Mạng quản lý ngoài{0}}ngoài{1}} băng tần
Viễn thông - Văn phòng Trung tâm & FTTx
- Cổng đường lên OLT
- kết nối chéo ODF-
- Bộ kết thúc đầu vào/đầu ra của bộ chia
- Giao diện mux/demux DWDM
Hệ thống cáp có cấu trúc dành cho doanh nghiệp -
- Bản vá MDA (Khu vực phân phối chính)
- Phân phối ngang tới công tắc sàn
- Xương sống giữa các IDF
- Hỗ trợ cáp quang cho camera an ninh
Câu hỏi thường gặp
Hỏi: Tại sao nên chọn cáp đơn công thay vì cáp LC song công?
Đáp: Simplex mang đến cho bạn khả năng định tuyến linh hoạt mà song công không thể sánh được. Bạn có thể chạy các sợi TX và RX thông qua các đường dẫn khác nhau, thay thế các sợi riêng lẻ mà không làm ảnh hưởng đến các cặp và đạt được mật độ cổng hiệu quả cao hơn trong các bảng bị tắc nghẽn. Đối với thiết bị dựa trên SFP{2}}trong đó TX và RX là các cổng riêng biệt thì cổng đơn giản thường là lựa chọn thiết thực hơn.
Câu hỏi: Sự khác biệt giữa LC UPC đơn giản và LC APC đơn giản là gì?
A: Hai điều: góc đánh bóng và độ mất trả lại.
LC UPC có mặt cuối phẳng/cong và suy hao phản hồi lớn hơn hoặc bằng 50dB. Vỏ đầu nối có màu xanh lam. Sử dụng nó cho tín hiệu số - Ethernet, Kênh sợi quang, dữ liệu chung.
LC APC có mặt cuối góc 8 độ và suy hao phản hồi lớn hơn hoặc bằng 60dB. Vỏ đầu nối có màu xanh lá cây. Sử dụng nó cho tín hiệu tương tự - CATV, RF qua cáp quang, lớp phủ video PON.
Không bao giờ kết nối UPC với APC - góc không khớp sẽ gây tổn thất cao và làm hỏng cả hai đầu nối.
Câu hỏi: Tôi có thể đặt hàng LC UPC simplex với các góc khởi động khác nhau không?
Đ: Vâng. Chúng tôi cung cấp:
-Khởi động thẳng (tiêu chuẩn) - sử dụng chung
-Khởi động góc 45 độ - giảm lực căng cho cáp khi chạy dọc chặt chẽ
-Khởi động góc 90 độ - thoát ngang khỏi bảng vá lỗi
Mật độ tối đa -khởi động ngắn - trong bảng đếm-cổng-cao
Đơn hàng tối thiểu cho những đôi ủng không{0}}tiêu chuẩn: 50 chiếc
Hỏi: Bạn có cung cấp các báo cáo thử nghiệm riêng lẻ cho cáp đơn giản không?
Đ: Vâng. Hai lựa chọn:
Báo cáo lô (miễn phí): Thử nghiệm mẫu từ lô sản xuất của bạn, bao gồm IL/RL/kiểm tra trực quan.
Báo cáo riêng lẻ (có sẵn theo yêu cầu): Mỗi cáp có chứng chỉ riêng với số sê-ri, IL và RL được đo thực tế cũng như trạng thái đạt/không đạt. Được đề xuất cho các phòng thí nghiệm thử nghiệm và các cài đặt-quan trọng về chất lượng.
Hỏi: Bán kính uốn cong tối thiểu của cáp đơn 2.0mm là bao nhiêu?
A: 15mm khi không căng, 30 mm khi chịu tải kéo. Để lắp đặt chặt chẽ hơn, chúng tôi cung cấp sợi quang-không nhạy cảm với uốn cong (BIF) với bán kính uốn cong tối thiểu 7,5mm - mà không bị ảnh hưởng đến hiệu suất ngay cả khi quản lý cáp linh hoạt.
