Cáp vá SC LC là gì?
SC-Dây vá cáp quang LC là một loại cáp vá nhỏ gọn được sử dụng rất phổ biến trong nhiều ứng dụng. Các giải pháp mạng này bao gồm mạng viễn thông, mạng LAN, mạng xử lý dữ liệu, đầu cuối thiết bị và phân phối cơ sở. Dây nối LC-LC được thiết kế để cung cấp giải pháp Ethernet nhanh trong các ứng dụng Gigabit và ứng dụng ATM với mức tiêu thụ ít không gian hơn.
Đặc điểm kỹ thuật
| tham số | Đơn vị | FC, SC, LC/ Dây vá sợi bọc thép | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| máy tính | UPC | APC | máy tính | máy tính | UPC | máy tính | máy tính | UPC | máy tính | máy tính | APC | ||
| Mất chèn (điển hình) | dB | Nhỏ hơn hoặc bằng 0,3 | Nhỏ hơn hoặc bằng 0,2 | Nhỏ hơn hoặc bằng 0,3 | Nhỏ hơn hoặc bằng 0,2 | Nhỏ hơn hoặc bằng 0,3 | Nhỏ hơn hoặc bằng 0,2 | Nhỏ hơn hoặc bằng 0,2 | Nhỏ hơn hoặc bằng 0,3 | Nhỏ hơn hoặc bằng 0,2 | Nhỏ hơn hoặc bằng 0,2 | Nhỏ hơn hoặc bằng 0,3 | Nhỏ hơn hoặc bằng 0,3 |
| Mất mát trở lại | dB | Lớn hơn hoặc bằng 45 | Lớn hơn hoặc bằng 50 | Lớn hơn hoặc bằng 60 | Lớn hơn hoặc bằng 30 | Lớn hơn hoặc bằng 45 | Lớn hơn hoặc bằng 50 | Lớn hơn hoặc bằng 30 | Lớn hơn hoặc bằng 45 | Lớn hơn hoặc bằng 50 | Lớn hơn hoặc bằng 35 | Lớn hơn hoặc bằng 55 | Lớn hơn hoặc bằng 75 |
| Bước sóng hoạt động | bước sóng | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Khả năng trao đổi | dB | Nhỏ hơn hoặc bằng 0,2 | Nhỏ hơn hoặc bằng 0,2 | Nhỏ hơn hoặc bằng 0,2 | Nhỏ hơn hoặc bằng 0,2 | ||||||||
| Rung | dB | Nhỏ hơn hoặc bằng 0,2 | Nhỏ hơn hoặc bằng 0,2 | Nhỏ hơn hoặc bằng 0,2 | Nhỏ hơn hoặc bằng 0,2 | ||||||||
| Nhiệt độ hoạt động | bằng cấp | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Nhiệt độ bảo quản | bằng cấp | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Đường kính cáp | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||

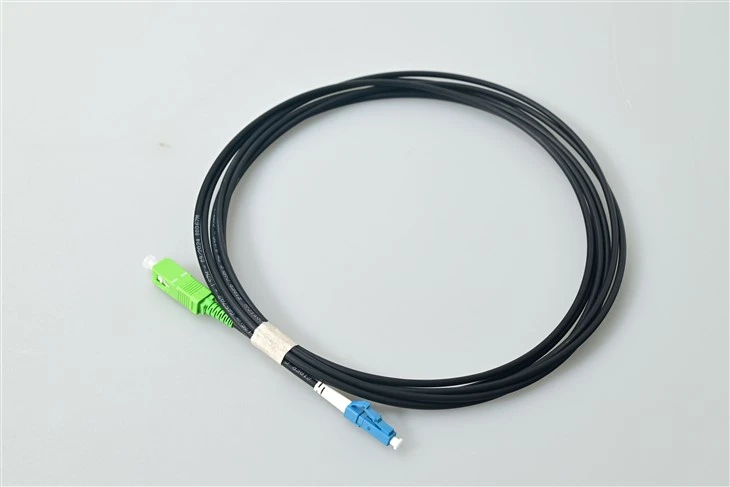

Dây nối cáp quang SC/APC đến LC/UPC
Thiết kế kết hợp APC-đến{1}}UPC
Chất đánh bóng góc 8 độ SC/APC mang lại mức suy hao phản hồi lớn hơn hoặc bằng 60 dB. Chất đánh bóng mái vòm LC/UPC cung cấp Lớn hơn hoặc bằng 50 dB. Một cáp kết nối cả hai loại giao diện - thân màu xanh lá cây xác định APC, màu xanh lam xác định UPC.

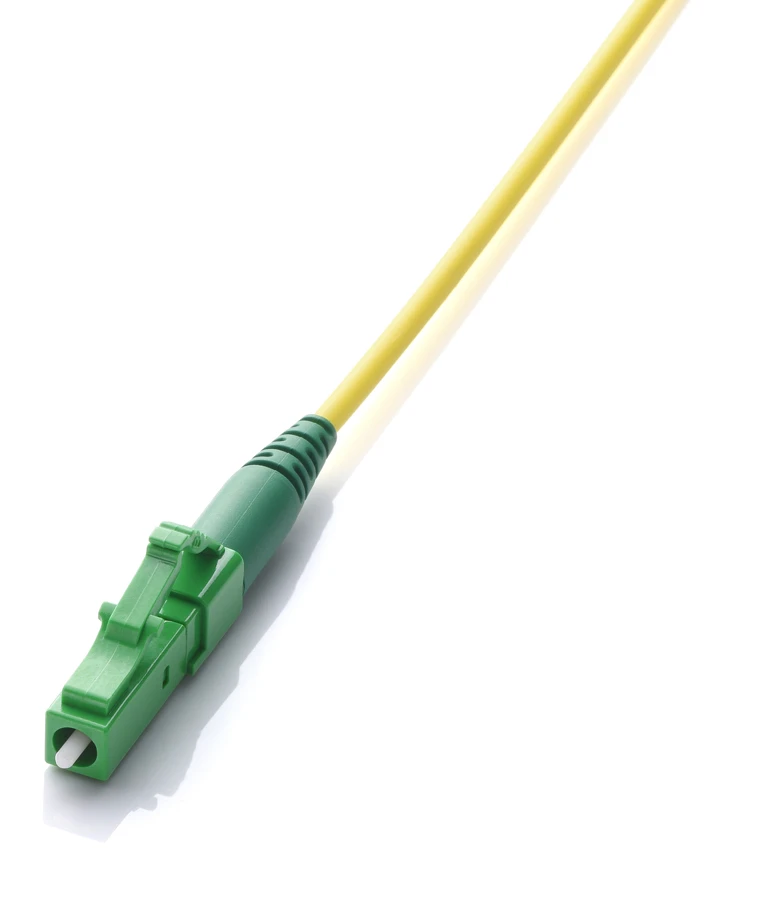

Hệ số dạng nhỏ, kết nối LC mật độ-cao
Vòng sắt LC 1,25 mm có kích thước bằng một nửa kích thước của SC 2,5 mm - tăng gấp đôi mật độ cổng trong bộ thu phát SFP/SFP+/QSFP. Chốt kiểu RJ-để thao tác cắm-và-kéo nhanh.

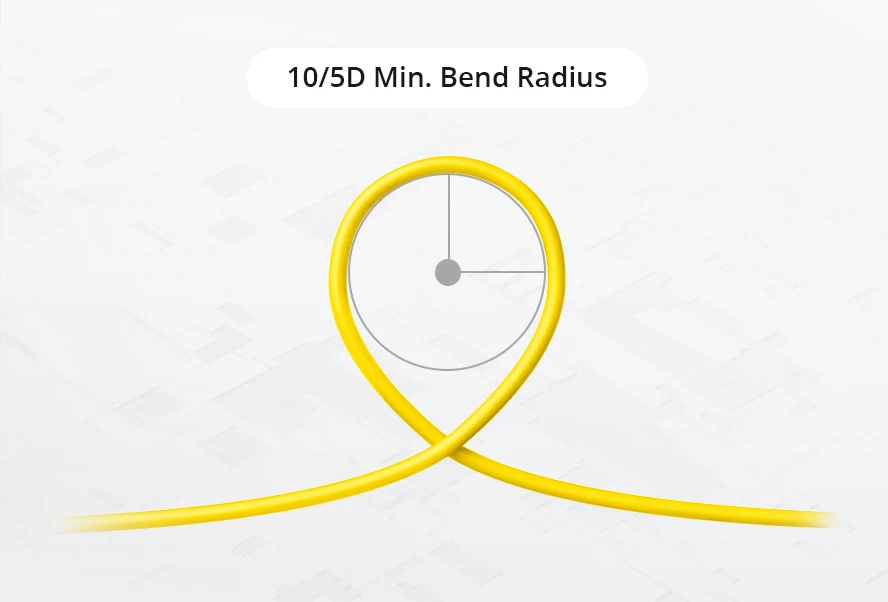

G.657.A1 Uốn cong-Sợi không nhạy cảm
Bán kính uốn cong tối thiểu 10 mm để đi dây chặt chẽ trong bảng vá lỗi và hệ thống dây điện dưới-sàn. Tương thích ngược với G.652.D. Hỗ trợ lên tới 40 km ở 1550 nm.
Giải pháp ứng dụng
Các kịch bản triển khai điển hình cho cáp vá sợi đơn mode SC đến LC này.
Mạng truy cập FTTH / GPON
Kết nối các cổng SC/APC OLT với thiết bị LC/UPC ONT tại ODF. cácBộ chia PLCtrong đường dẫn phân phối cũng sử dụng giao diện SC/APC.
Trung tâm dữ liệu chéo-Kết nối
Ghép trực tiếp bảng phân phối sợi SC/APC vào bộ thu phát LC/UPC SFP+ trong bộ chuyển mạch ToR. Hỗ trợ 10GbE, 25GbE và 100GbE.
CATV / RF qua cáp quang
Mặt cuối{0}} APC ngăn chặn hiện tượng biến dạng CSO/CTB trong video analog. Được sử dụng giữa các bộ phát headend và các nút quang trong mạng HFC.

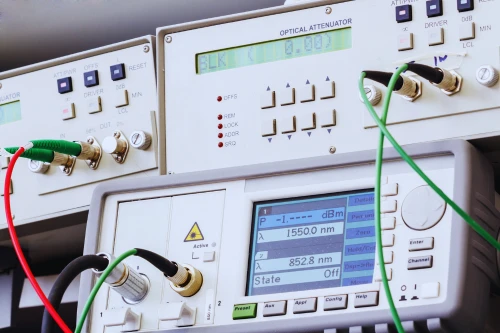

Đo lường & Kiểm tra Viễn thông
Dây kiểm tra cấp độ-tham chiếu để kết nối các cổng kiểm tra OTDR LC/UPC với khung phân phối SC/APC trong các văn phòng trung tâm.
Di chuyển mạng LAN doanh nghiệp
Kết nối hệ thống cáp có cấu trúc SC{0}}đã chấm dứt cũ với các bộ chuyển mạch và bộ định tuyến dựa trên LC-mới mà không cần-kết thúc lại.
Hệ thống ghép kênh WDM
Giao diện các cổng mux/demux SC/APC với bộ tiếp sóng LC/UPC trong triển khai CWDM và DWDM.
Mô tả sản phẩm
Mỗi dây vá sợi quang đều được kiểm tra 100% về suy hao chèn và suy hao phản hồi ở bước sóng 1310/1550 nm. Vòng sắt gốm Zirconia mang lại khả năng trao đổi nhỏ hơn hoặc bằng 0,2 dB thông qua Lớn hơn hoặc bằng 1.000 chu kỳ giao phối. Cơ sở được chứng nhận ISO 9001:2015. Tuân thủ Telcordia GR-326, IEC 61300, RoHS, REACH. Tùy chọn áo khoác OFNR và LSZH. Đường kính cáp φ0.9/φ2.0/φ3.0 mm. Độ dài tùy chỉnh 0,3 m–100 m có sẵn.
Mô tả sản phẩm
Câu hỏi: Sự khác biệt giữa APC và UPC trên dây vá cáp quang là gì?
Đáp: APC có mặt cuối- góc 8 độ ( Suy hao phản hồi lớn hơn hoặc bằng 60 dB), UPC có mặt-hình vòm-( Lớn hơn hoặc bằng 50 dB). Hệ thống GPON và CATV yêu cầu APC ở phía phân phối; các cổng thiết bị như bộ thu phát SFP sử dụng UPC. Đầu nối màu xanh lá cây=APC, UPC màu xanh lam =.
Câu hỏi: Tôi có thể cắm đầu nối APC vào bộ chuyển đổi UPC không?
A: No. Mismatched polish creates an air gap causing >Mất 3 dB và hư hỏng ống sắt. Luôn kết hợp APC với APC, UPC với UPC. Khe khóa góc cạnh trênBộ chuyển đổi SC/APCngăn chặn hầu hết sự giao phối chéo ngẫu nhiên.
Câu hỏi: Tốc độ và khoảng cách nào được hỗ trợ?
Đáp: 100 Mbps đến 100GbE. Lên tới 10 km ở 1310 nm, 40 km ở 1550 nm. Phạm vi tiếp cận thực tế phụ thuộc vào ngân sách quang của bộ thu phát và tổng lượng mất liên kết.
Hỏi: Sự khác biệt giữa dây vá và dây nối là gì?bím tóc sợi?
Đáp: Dây nối có các đầu nối ở cả hai đầu để sử dụng-và-cắm. Dây bím có một đầu nối và một đầu sợi trần để nối liền với cáp trục.
Hỏi: Tôi có thể đặt hàng các phiên bản có độ dài tùy chỉnh hoặc song công không?
Đ: Vâng. Tùy chỉnh 0,3 m–100 m, thời gian thực hiện 3–5 ngày. Có sẵn phiên bản song công, bọc thép và LSZH. Chúng tôi cũng làmSC/APC 12 lõi sang LC/UPCcho nhu cầu số lượng chất xơ cao hơn.
