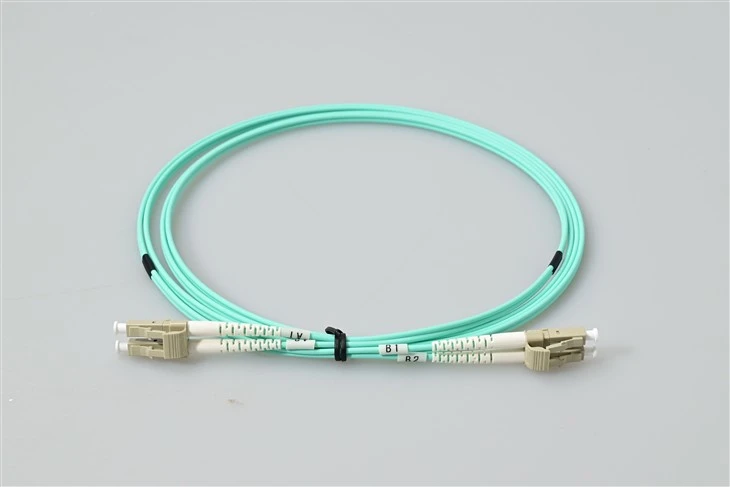

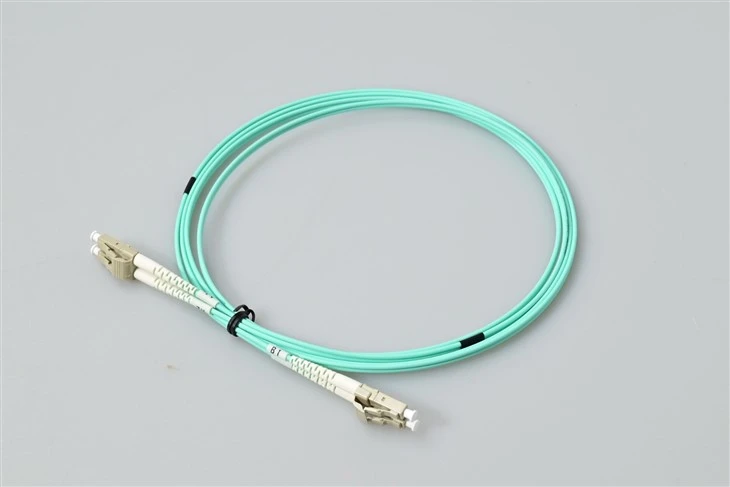

Cáp vá LC LC là gì?
LC-Cáp vá sợi LCvới hai đầu nối sợi LC được kết thúc ở cả hai đầu là loại cáp quang được sử dụng phổ biến nhất trong ngành. So với các loại cáp quang thông thường khác, cáp quang LC mang lại mật độ cao và hiệu suất đáng tin cậy trong hầu hết các ứng dụng
Cáp của chúng tôi được kiểm tra và kiểm tra quang học 100% về suy hao chèn.
Đặc điểm kỹ thuật
| Loại kết nối | LC UPC sang LC UPC | Chế độ sợi | Ô3 50/125μm |
| Lớp sợi | G657A/G652D | Bước sóng | 1310/1550nm |
| Mất chèn | Nhỏ hơn hoặc bằng 0,3dB | Trả lại tổn thất | Lớn hơn hoặc bằng 50dB |
| Tối thiểu. Bán kính uốn cong (Lõi sợi) | 10mm | Tối thiểu. Bán kính uốn cong (Cáp quang) | 10/5D (Động/Tĩnh) |
| Số lượng chất xơ | song công | Áo khoác cáp | LSZH |
| Nhiệt độ hoạt động | -20~70 độ | Nhiệt độ bảo quản | -40~80 độ |
Các phương pháp phân loại cáp quang
Cáp quang là đường truyền sử dụng sợi quang đáp ứng yêu cầu về hiệu suất quang làm phương tiện truyền dẫn để truyền tín hiệu quang. Nó bao gồm các thành phần như lõi cáp, các phần tử gia cố và vỏ bọc, đồng thời cũng có thể bao gồm các phần tử bổ sung như lớp chống thấm, lớp đệm, lớp cách điện và lớp giáp nếu cần.
Các phương pháp phân loại cáp quang chủ yếu bao gồm:
Theo phương tiện truyền dẫn: được phân loại thành cáp quang-chế độ đơn và cáp quang đa chế độ.
Theo cấu trúc lõi cáp: nó được chia thành cáp quang bện, cáp quang khung, cáp quang ống trung tâm, cáp quang ruy băng và cáp quang phẳng.
Các thành phần được gia cố: được phân loại thành-cáp quang phi kim loại, cáp quang tiêu chuẩn và cáp quang thành phần được gia cố.
Theo phương pháp lắp đặt: chia thành cáp quang dạng ống, cáp quang trên không, cáp quang chôn trực tiếp và cáp quang ngầm.
Dựa trên môi trường sử dụng, chúng được phân loại thành cáp quang trong nhà và cáp quang ngoài trời.
Ứng dụng
Bộ nhảy sợi OM3 LC có lõi 50/125 micronđược thiết kế cho các đường truyền Ethernet tốc độ-tầm ngắn 10 Gigabit bên trong phòng máy chủ. Cáp song công đa chế độ có vỏ bọc dưới nước-hỗ trợ băng thông phương thức hiệu quả 2000 MHz·km ở 850nm, cho phép kết nối giá đỡ-với-giá đỡ đáng tin cậy để triển khai siêu quy mô.
Dây vá đa chế độ LC được xếp hạng 10Gb-này mang lại thông lượng ổn định cho các mạng vùng lưu trữ Kênh sợi quang. Các kỹ sư mạng chọn cáp vá sợi OM3 cho cơ sở hạ tầng SAN được hưởng lợi từ phạm vi tiếp cận 300{6}}m ở 10GbE, giảm nhu cầu tái tạo tín hiệu ở các cơ sở quy mô trung bình.
Các cơ sở yêu cầu đi cáp trục đa chế độ giữa các tầng dựa vào cáp uốn cong-LC-đến{2}}LC OM3 uốn cong để điều hướng các đường ống dẫn chật hẹp. Vỏ bọc bên ngoài LSZH đáp ứng các quy tắc an toàn phòng cháy chữa cháy cho việc lắp đặt hệ thống thông gió và ống nâng trong các tòa nhà thương mại.
Môi trường sản xuất video truyền 3G-SDI hoặc 12G-SDI không nén qua cáp quang được hưởng lợi từ suy hao chèn thấp của dây nối LC OM3 song công này. Các kỹ sư phát sóng thường-đặt hàng số lượng lớn cáp Aqua multimode để vá lỗi giữa bộ định tuyến SDI và bộ điều khiển máy ảnh.
Các nhóm CNTT chăm sóc sức khỏe triển khai hệ thống PACS và thiết bị chẩn đoán hình ảnh chọn sợi song công OM3 LC để có khả năng miễn nhiễm EMI và khoảng trống băng thông. Hiệu suất quang học đã được-thử nghiệm tại nhà máy của từng cáp đảm bảo tuân thủ các yêu cầu nghiêm ngặt về thời gian hoạt động của mạng bệnh viện.
Câu hỏi thường gặp
Câu hỏi 1: Cáp đa chế độ LC đến LC OM3 hỗ trợ khoảng cách truyền bao nhiêu ở 10GbE?
Đáp: Cáp quang song công OM{0}}/125 hỗ trợ Ethernet 10 Gigabit lên đến 300 mét. Để chạy lâu hơn trong cùng một tòa nhà, hãy cân nhắc nâng cấp lênCác lựa chọn thay thế sợi OM4 hoặc singlemode.
Câu hỏi 2: Tôi có thể sử dụng dây vá đa chế độ Aqua này với bộ thu phát 40GbE QSFP+ không?
Đ: Vâng. Khi được ghép nối với mô-đun 40GBASE-SR4 QSFP+, bộ nhảy quang OM3 LC hỗ trợ truyền song song lên đến 100 mét. Đảm bảo cáp đột phá của bạn hoặcKhai thác MTP-đến-LCphù hợp với cấu hình phân cực.
Câu hỏi 3: Vỏ LSZH trên cáp này có phù hợp với không gian rộng rãi không?
Trả lời: Vỏ bọc cáp LSZH (Low Smoke Zero Halogen) giúp giảm phát thải khói độc hại trong quá trình đốt cháy. Đối với các hệ thống lắp đặt trong hệ thống xử lý không khí-được quản lý bởi các mã phòng cháy nghiêm ngặt, hãy xác nhận rằng các quy định của địa phương chấp nhận cáp vá đa chế độ OM3 được xếp hạng LSZH-.
Câu hỏi 4: Bán kính uốn cong tối thiểu 10mm bảo vệ mạng của tôi như thế nào?
Đáp: Lõi sợi G657A1 không nhạy cảm với khả năng uốn cong-có khả năng định tuyến chặt chẽ hơn mà không làm suy giảm tín hiệu. Trình cài đặt làm việc với bảng vá lỗi LC mật độ-cao trong giá đỡ máy chủ hạn chế dựa vào tính linh hoạt này để duy trì tính toàn vẹn của liên kết.
Câu hỏi 5: Thông số suy hao chèn điển hình cho cáp LC OM3 song công này là gì?
Đáp: Mỗi đầu nối được kiểm tra để có mức suy hao chèn nhỏ hơn hoặc bằng 0,3dB. Suy hao thấp hơn đồng nghĩa với việc sử dụng năng lượng quang lớn hơn, điều này rất quan trọng khi xếp tầng nhiều điểm nối trong hệ thống cáp có cấu trúc.
Câu hỏi 6: Độ dài tùy chỉnh có sẵn cho các đơn đặt hàng số lượng lớn ở trung tâm dữ liệu không?
Đ: Vâng. Dịch vụ dây vá sợi OEM bao gồm độ dài cáp tùy chỉnh, ghi nhãn và đóng gói. Liên hệ với nhóm bán hàng để biết giá bán buôn cáp LC{2}}đến{3}}LC đa chế độ cho các đơn hàng vượt quá 100 chiếc.
Câu hỏi 7: Mã màu nào xác định sợi đa mode OM3?
Đáp: Quy ước trong ngành sử dụng vỏ bọc màu xanh nước biển (xanh nhạt{0}}xanh lục) cho cáp quang OM{1}}/125. Mã màu này giúp kỹ thuật viên phân biệt các liên kết đa chế độ với cáp đơn mode màu vàng hoặc cáp OM1/OM2 màu cam trong quá trình cài đặt.
Câu hỏi 8: Cáp vá này có hỗ trợ các ứng dụng 25GbE không?
Đáp: Sợi OM3 được định mức cho 25GBASE-SR ở khoảng cách lên tới khoảng 70 mét. Để có phạm vi phủ sóng 25GbE tối đa 100 mét,Cáp LC song công đa chế độ OM4cung cấp biên độ băng thông phương thức bổ sung.
