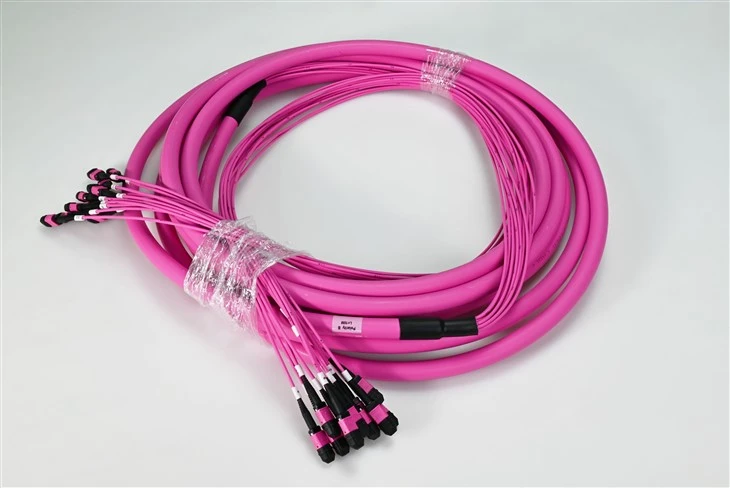

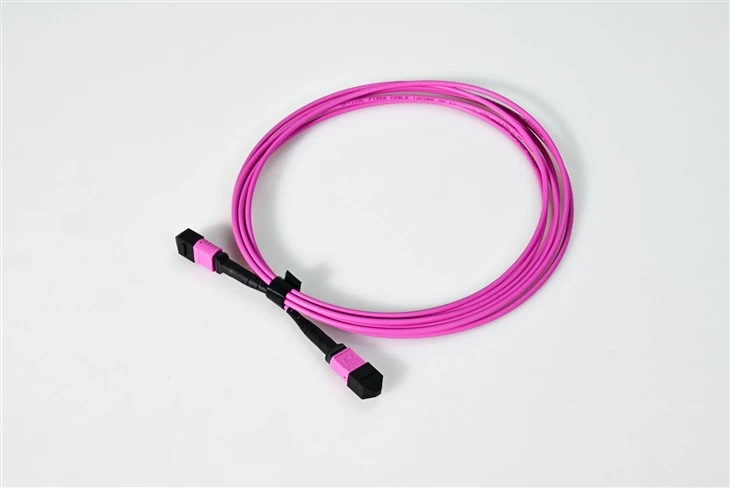

Dây vá sợi MTP MPO 12 lõi OM4

Đáp: Câu hỏi hay – đây có lẽ là câu hỏi phổ biến nhất mà khách hàng hỏi chúng tôi! Sự khác biệt chính là băng thông và khoảng cách. OM4 có băng thông phương thức là 4700 MHz·km so với 2000 MHz·km của OM3 – cao hơn gấp đôi. Điều này có ý nghĩa gì trong thực tế? Đối với các ứng dụng 40G SR4, OM4 giúp bạn đi được 150 mét so với 100 mét của OM3. Đối với 10G, bạn đang xem 400-550 mét với OM4 so với 300 mét với OM3. OM4 cũng có độ suy giảm thấp hơn (Nhỏ hơn hoặc bằng 3,0 dB/km so với Nhỏ hơn hoặc bằng 3,5 dB/km đối với OM3), nghĩa là tín hiệu ổn định hơn trong thời gian dài hơn. Nếu bạn đang xây dựng cơ sở hạ tầng 40G/100G hoặc cần thêm khoảng cách, OM4 chắc chắn là lựa chọn phù hợp. Ngày nay, sự chênh lệch về giá là rất nhỏ, vì vậy đối với những lần cài đặt mới, chúng tôi hầu như luôn khuyên dùng OM4.

Trả lời: Có, OM4 hoàn toàn tương thích ngược với OM3 – cả hai đều có cùng kích thước lõi/lớp bọc 50/125µm và hoạt động với cùng bộ thu phát VCSEL ở bước sóng 850nm. Bạn hoàn toàn có thể kết hợp chúng trong mạng lưới của mình. Nhưng đây là điểm đáng chú ý: khi bạn kết nối OM4 với OM3, hiệu suất liên kết tổng thể sẽ bị giới hạn bởi phân đoạn OM3. Hãy nghĩ về nó giống như một sợi dây xích - nó chỉ bền bằng mắt xích yếu nhất. Vì vậy, nếu bạn đã chạy 100{19}}mét với 50m OM4 và 50m OM3, bạn sẽ đạt được hiệu suất OM3 trên liên kết đó. Đối với các hoạt động-quan trọng trong nhiệm vụ 40G/100G, chúng tôi khuyên bạn nên sử dụng OM4{24}}từ đầu đến cuối để tối đa hóa khả năng chạy khoảng cách của mình.

A: Bạn có con mắt tinh tường đấy! Màu đỏ tươi hay "Erika Violet" cho OM4 được giới thiệu đặc biệt để giúp kỹ thuật viên phân biệt nhanh OM4 với OM3. Cả hai đều ban đầu là aqua, điều này gây ra sự nhầm lẫn trong hiện trường – hãy tưởng tượng bạn đang cố gắng tìm ra cáp nào là cáp nào khi bạn đang nhìn chằm chằm vào một bảng vá lỗi dày đặc! Tiêu chuẩn TIA{10}}598 hiện khuyến nghị màu tím/đỏ tươi cho OM4 với đầu nối MTP/MPO. Điều đó cho thấy, một số nhà sản xuất vẫn sử dụng màu nước cho OM4, vì vậy bạn có thể thấy cả hai màu trên thị trường. Chúng tôi tuân theo tiêu chuẩn tím để giúp bạn quản lý cáp dễ dàng hơn. Các đầu nối cũng có mã màu: đen cho 12 sợi, xám cho 8 sợi và đỏ cho 24 sợi.

Đáp: Nó phụ thuộc vào yêu cầu về tốc độ của bạn – hãy để tôi chia nhỏ nó cho bạn. Đối với 10GBASE-SR, bạn có thể lên tới 400-550 mét với OM4-chất lượng cao. Đối với 40GBASE-SR4 (sử dụng 4 sợi mỗi hướng), tối đa là 150 mét. Đối với 100GBASE-SR4, bạn đang xem xét 100 mét. Với các biến thể SR4 nâng cao như 40GBASE{23}}eSR4, bạn có thể đẩy lên 400 mét và 100GBASE-eSR4 giúp bạn đạt được 300 mét. Những con số này giả sử bạn đang sử dụng bộ thu phát VCSEL thích hợp ở bước sóng 850nm. Cấu hình 12 sợi trong cáp này hoàn hảo cho 40G QSFP+ (sử dụng 8 sợi hoạt động) và hoạt động hiệu quả như một phần của cơ sở hạ tầng 100G. Chỉ cần nhớ tính đến tổn thất kết nối khi tính toán ngân sách liên kết thực tế của bạn.

Đáp: MTP/MPO 12{1}}lõi thực sự là cấu hình linh hoạt nhất và được sử dụng rộng rãi trong các trung tâm dữ liệu. Đây là lý do: mặc dù về mặt kỹ thuật 40G QSFP+ SR4 chỉ sử dụng 8 sợi (4 Tx + 4 Rx), đầu nối MTP-12 là định dạng tiêu chuẩn ngành. Khi bạn sử dụng các ứng dụng 8 sợi với cáp 12 sợi, các sợi 1-4 xử lý truyền, 9-12 xử lý nhận và 5-8 không được sử dụng – đó chỉ là cách hoạt động của sơ đồ chân. Điểm hay của 12 lõi là nó phân chia hoàn hảo thành 6 kết nối LC song công, cực kỳ thuận tiện cho các mô-đun cassette và bảng vá lỗi. Đối với nhu cầu mật độ cao hơn như 100G SR10, bạn sẽ sử dụng 24 sợi (hai bó 12 sợi). Chúng tôi sản xuất tất cả các cấu hình - chỉ cần cho chúng tôi biết yêu cầu cụ thể của bạn.

A: Điều này rất quan trọng để làm đúng! Đầu nối MTP đực có hai chân căn chỉnh; đầu nối cái có lỗ dẫn hướng tương ứng. Quy tắc rất đơn giản: con đực luôn giao phối với con cái, không bao giờ giống nhau. Đây là ứng dụng thực tế: hầu hết các bộ thu phát (QSFP+, QSFP28) đều có giao diện nam được tích hợp sẵn-, vì vậy, dây vá của bạn cần phải là dây cái để kết nối trực tiếp với bộ thu phát. Khi chạy cáp đường trục giữa hai bảng vá lỗi, bạn thường sử dụng cáp cái-đến-cái và bộ điều hợp trong bảng cung cấp các chốt đực để căn chỉnh. Chúng tôi sản xuất cả hai cấu hình – chỉ cần chỉ định những gì bạn cần khi đặt hàng. Nếu bạn không chắc chắn, cáp nối cái-đến{13}}cái của chúng tôi có cực Loại B sẽ đáp ứng hầu hết các ứng dụng trung tâm dữ liệu tiêu chuẩn.

Đáp: Đối với cáp OM4 MTP/MPO 12{3}}lõi, chúng tôi cung cấp hai loại. Thông số kỹ thuật phiên bản đa chế độ tổn thất thấp của chúng tôi ở mức điển hình<0.30dB and maximum <0.50dB insertion loss per mated pair. The standard grade runs typical <0.50dB and maximum <0.70dB. Return loss is ≥20dB for both. These numbers are per connector pair, so remember to add them up for your total link budget. With 40G/100G parallel optics, you've got multiple fiber paths, and every connector matters. We test every single cable with 3D interferometry before shipping and can provide individual test reports on request. For demanding applications, we recommend our low-loss option – the tighter tolerances really add up when you're daisy-chaining multiple connections.

Đáp: Có, việc dọn dẹp MTP/MPO yêu cầu các công cụ cụ thể – đừng cố sử dụng trình dọn dẹp nhấp chuột LC tiêu chuẩn của bạn! Với 12 mặt cuối sợi quang-được đóng gói trong một ống nối, bạn cần một bộ lọc được thiết kế cho định dạng ống nối MT. Chúng tôi khuyên bạn nên sử dụng chất làm sạch MTP kiểu -cassette hoặc cuộn-loại MTP quét qua tất cả các mặt đầu sợi-trong một lần duy nhất. Làm sạch trước mỗi lần giao phối – Tôi không thể nhấn mạnh điều này đủ. Chỉ một hạt bụi trên một trong 12 sợi đó có thể gây ra hiện tượng mất chèn đáng kể và có khả năng ảnh hưởng đến toàn bộ liên kết 40G/100G của bạn. Luôn đậy nắp chống bụi khi không kết nối cáp. Để kiểm tra, bạn sẽ cần kính hiển vi sợi quang có đầu bộ chuyển đổi MTP để kiểm tra tất cả 12 mặt{14}đầu. Hãy tin tôi đi, việc đầu tư vào thiết bị làm sạch phù hợp sẽ giúp bạn tránh được những vấn đề đau đầu khi khắc phục sự cố.
