Dây vá sợi MTP MPO MM OM3

Đáp: Câu hỏi hay – câu hỏi này luôn xuất hiện! MPO (Đẩy vào nhiều sợi quang) là tiêu chuẩn chung của ngành dành cho đầu nối nhiều sợi quang, trong khi MTP® là thương hiệu hiệu suất cao do US Conec sản xuất. Hãy nghĩ như thế này: tất cả trình kết nối MTP đều tuân thủ MPO{4}}nhưng không phải tất cả trình kết nối MPO đều có các tính năng nâng cao của MTP. Phiên bản MTP cung cấp dung sai chặt chẽ hơn, vỏ có thể tháo rời để đo lại dễ dàng hơn và hiệu suất quang học tổng thể tốt hơn. Chúng hoàn toàn có thể hoán đổi cho nhau và sẽ kết hợp với nhau, nhưng khi bạn kết hợp chúng, hiệu suất liên kết tổng thể sẽ bị hạn chế bởi trình kết nối có chất lượng-thấp hơn. Đối với các ứng dụng trung tâm dữ liệu quan trọng-, chúng tôi khuyên dùng MTP để có kết quả tốt nhất.

Đáp: Phân cực là nhằm đảm bảo bộ phát (Tx) của bạn kết nối với bộ thu (Rx) ở đầu bên kia – nếu sai và bạn không có tín hiệu. Sau đây là phân tích nhanh: Loại A là "thông suốt" với phím-lên ở một đầu và phím-ở đầu kia. Loại B được "đảo ngược" bằng phím-lên cả hai đầu, lật vị trí sợi 1-thành-12 và 12 thành 1. Loại C là "lật cặp" trong đó các cặp liền kề hoán đổi vị trí. Đối với hầu hết các triển khai quang song song 40G/100G trong trung tâm dữ liệu, chúng tôi thấy Loại B được sử dụng thường xuyên nhất vì nó cho phép bạn sử dụng cùng một dây nối song công A-to-B tiêu chuẩn ở cả hai đầu – quản lý hàng tồn kho đơn giản hơn. Nếu bạn không chắc chắn, hãy gửi cho chúng tôi sơ đồ mạng của bạn và chúng tôi sẽ giúp bạn tìm ra cấu hình phân cực phù hợp.

Đáp: Với sợi quang đa mode OM3 chạy quang học 40GBASE-SR4 hoặc 100GBASE-SR4, bạn sẽ thấy khoảng cách tối đa là 100 mét. Đối với 10GBASE-SR, OM3 có thể đi tới 300 mét. Bây giờ, nếu bạn cần phạm vi tiếp cận xa hơn một chút – chẳng hạn như 150 mét đối với 40G/100G – bạn sẽ muốn nâng cấp lên sợi OM4, loại cáp có băng thông cao hơn (4700 MHz·km so với 2000 MHz·km đối với OM3). Hầu hết các ứng dụng trung tâm dữ liệu đều vừa vặn thoải mái trong tầm với của OM3 vì khoảng cách từ giá-đến-giá đỡ thường dưới 100 mét. Điểm mấu chốt: đối với các dự án nhạy cảm về chi phí{27}}với thời gian thực hiện ngắn hơn, OM3 hoàn toàn có khả năng và giúp bạn tiết kiệm tiền.

Đáp: Điều này rất quan trọng – nếu nhập sai giới tính thì bạn sẽ làm hỏng đầu nối hoặc không có kết nối nào cả. Đầu nối MTP đực có chốt căn chỉnh; đầu nối dạng cái có lỗ dẫn hướng để nhận các chân đó. Đây là quy tắc vàng: con đực luôn giao phối với con cái, không bao giờ giống nhau. Hầu hết các mô-đun thu phát (QSFP+, QSFP28) đều có-giao diện đực tích hợp với các chân cắm, vì vậy dây nối của bạn cần phải là dây nối cái. Khi kết nối hai cáp trục cái thông qua bảng điều khiển bộ chuyển đổi, bộ chuyển đổi sẽ tự xử lý việc căn chỉnh chân cắm. Chúng tôi sản xuất cáp có chốt dẫn hướng chính xác đảm bảo{10}căn chỉnh sợi micro – đó là cách chúng tôi đạt được số tổn thất chèn thấp.

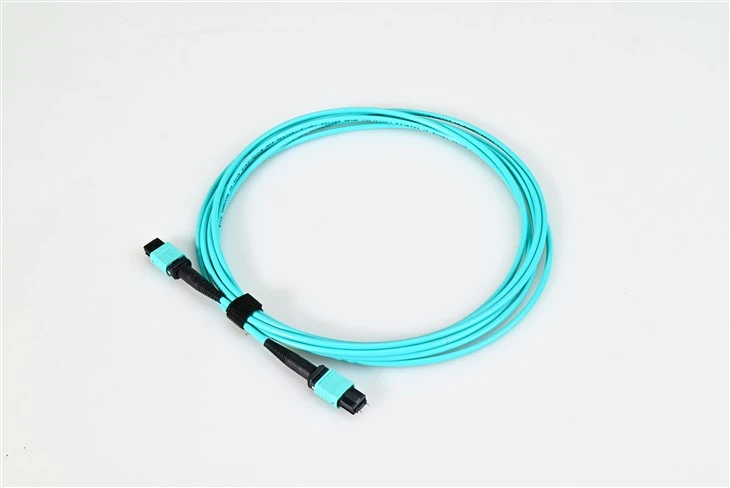

Đáp: Aqua là mã màu tiêu chuẩn TIA-598 cho sợi quang đa mode OM3 và OM4 được tối ưu hóa bằng laser- – nó không chỉ dùng để trang trí! Khi bạn đang làm việc trong một trung tâm dữ liệu dày đặc với hàng trăm dây cáp, chiếc áo khoác nước đó sẽ ngay lập tức cho bạn biết đó là sợi quang đa chế độ 50/125 micron được thiết kế cho bộ thu phát VCSEL ở bước sóng 850nm. Bạn sẽ không vô tình nhầm lẫn nó với các cáp{13}chế độ đơn màu vàng. Một số nhà sản xuất sử dụng Erika Violet (một sắc thái hơi khác) dành riêng cho OM4 để phân biệt với OM3, mặc dù cả màu xanh nước biển và màu tím đều được chấp nhận. Ổ cắm đầu nối của chúng tôi cũng được mã hóa màu theo số lượng sợi: màu xám cho 8 sợi, màu đen cho 12 sợi và màu đỏ cho 24 sợi - giúp việc cài đặt và khắc phục sự cố nhanh hơn rất nhiều.

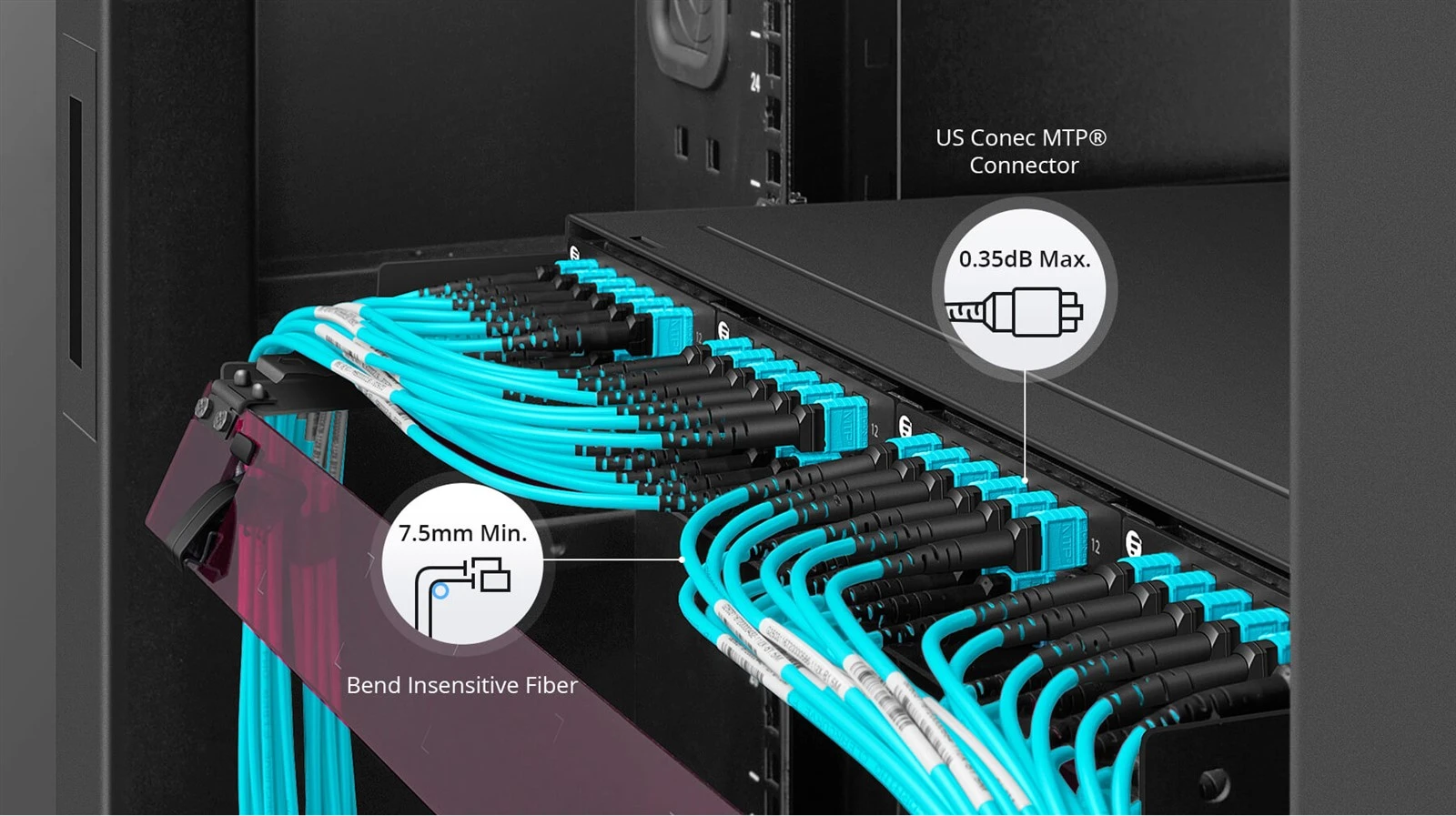

Đáp: Dây vá MTP/MPO OM3 của chúng tôi được chỉ định cho mức suy hao chèn tối đa Nhỏ hơn hoặc bằng 0,50dB với đầu nối MT đa chế độ tiêu chuẩn, nhưng chúng tôi cũng cung cấp các phiên bản suy hao-thấp đạt mức Thông thường nhỏ hơn hoặc bằng 0,30dB và Nhỏ hơn hoặc bằng mức tối đa 0,50dB. Đối với các ứng dụng thực sự đòi hỏi khắt khe, cáp cấp cao cấp/cao cấp của chúng tôi đạt mức thông thường khoảng 0,15dB. Mỗi cáp chúng tôi gửi đi đều được kiểm tra riêng lẻ – chúng tôi sử dụng phép đo giao thoa 3D để xác minh hình dạng ống nối và chất lượng mặt-đầu cuối. Suy hao phản hồi lớn hơn hoặc bằng 20dB đối với đa chế độ. Những thông số kỹ thuật này quan trọng khi bạn tính toán ngân sách liên kết của mình cho các kết nối 40G hoặc 100G; mỗi phần mười dB được tính trên nhiều điểm vá. Chúng tôi cung cấp báo cáo thử nghiệm theo từng lô nếu bạn cần tài liệu để lưu hồ sơ.

Đáp: Không hề quá mức cần thiết – thực ra, đó là một khoản đầu tư thông minh. Sợi OM3 có đầu nối MTP/MPO hỗ trợ 10GBASE-SR lên tới 300 mét không vấn đề gì. Điều thú vị là bạn đang xây dựng cơ sở hạ tầng sẵn sàng cho 40G và 100G khi bạn cần nâng cấp – không cần nối lại cáp. Nhiều khách hàng của chúng tôi hiện nay đã triển khai cáp trung kế OM3 MTP cho 10G và sau đó chỉ cần đổi bộ thu phát để chuyển sang tốc độ cao hơn. Đầu nối MTP 12{16}}sợi quang hoạt động hoàn hảo với 10G SFP+ thông qua băng đột phá (MTP đến 6×LC song công), mang lại cho bạn lợi ích về mật độ của cáp nhiều sợi quang ngay cả ở tốc độ thấp hơn. Đó là tất cả về việc chứng minh khoản đầu tư của bạn trong tương lai.

Đáp: Bạn nói đúng rằng việc dọn dẹp MTP yêu cầu các công cụ cụ thể – bạn không thể chỉ sử dụng trình dọn dẹp nhấp chuột LC tiêu chuẩn. Chúng tôi khuyên bạn nên sử dụng máy làm sạch loại cuộn-MTP cụ thể hoặc máy làm sạch băng cassette được thiết kế cho các ống nối nhiều-sợi. Chuyển động làm sạch phải đi qua tất cả 12 (hoặc 24) mặt đầu sợi-trong một lần di chuyển. Trước mỗi lần kết nối, hãy làm sạch cả hai đầu nối – ngay cả một hạt bụi trên một sợi cáp cũng có thể gây tổn thất 1dB+ và làm hỏng ngân sách liên kết của bạn. Giữ các nắp chống bụi đó bất cứ khi nào không cắm đầu nối. Để kiểm tra, bạn sẽ cần một kính hiển vi có đầu chuyển đổi MTP. Chúng tôi bao gồm nắp chống bụi cho mỗi dây cáp và hãy tin tôi, hãy sử dụng chúng. Chỉ mất vài giây để dọn dẹp giúp tiết kiệm hàng giờ khắc phục sự cố sau này.
