Đầu phun PoE là gì và cách sử dụng nó

Ở đâu đó trên trần tòa nhà của bạn, điểm truy cập không dây cần cả kết nối mạng và nguồn điện - nhưng ổ cắm gần nhất cách đó hai phòng. Chạy hệ thống dây điện chuyên dụng sẽ tiêu tốn ngân sách. Đây chính xác là vấn đề mà bộ tiêm PoE giải quyết: nó hợp nhất dữ liệu và nguồn điện vào một cáp Ethernet duy nhất. Và khi cáp đó kết nối trở lại đường trục cáp quang - giống như trong hầu hết các mạng thương mại hiện đại, - sự kết hợp giữa cáp quang đường dài-và đường dài- PoE sẽ tạo ra một trong những kiến ​​trúc triển khai linh hoạt nhất hiện nay.

Chính xác thì đầu phun PoE là gì?

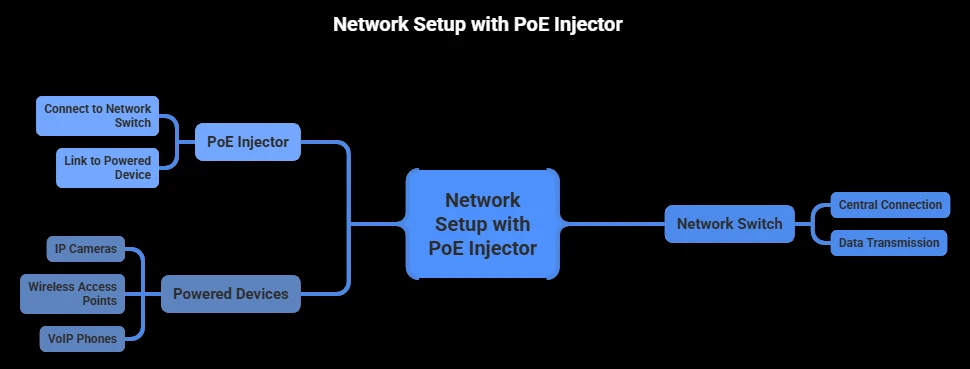

Bộ phun PoE, còn được gọi là bộ chuyển đổi giữa nhịp hoặc PoE, cắm nguồn điện vào cáp Ethernet tiêu chuẩn. Được quản lý bởi các tiêu chuẩn IEEE 802.3af, 802.3at và 802.3bt, nó nằm giữa bộ chuyển mạng không-PoE và thiết bị được cấp nguồn (PD) như camera IP, điện thoại VoIP hoặc điểm truy cập không dây. Nó chấp nhận hai đầu vào - dữ liệu Ethernet từ bộ chuyển mạch và nguồn AC từ ổ cắm trên tường - sau đó xuất ra một cáp duy nhất mang cả nguồn và dữ liệu đến điểm cuối.

Hàng triệu thiết bị chuyển mạch Ethernet cũ vẫn được sử dụng. Việc thay thế tất cả chúng bằng các mẫu có-có PoE sẽ rất lãng phí. Bộ phun PoE thu hẹp khoảng cách với chi phí thấp, kéo dài tuổi thọ của thiết bị hiện có đồng thời hỗ trợ các thiết bị được cấp nguồn hiện đại.

Đầu phun PoE hoạt động như thế nào

Một bộ tiêm PoE thông thường có hai cổng Ethernet RJ45:dữ liệu trong(được kết nối với bộ chuyển mạch hoặc bộ định tuyến ngược dòng) vàPoE/Đầu Ra Dữ Liệu(được kết nối với thiết bị được cấp nguồn). Kết nối thứ ba - dây nguồn AC - cắm vào ổ cắm trên tường tiêu chuẩn.

Bên trong, bộ chuyển đổi AC{0}}sang-DC chuyển đổi nguồn điện của ổ cắm trên tường thành dòng điện một chiều được điều chỉnh, thường là 48–57V đối với các kiểu máy tuân thủ tiêu chuẩn-. Nguồn DC này kết hợp với tín hiệu dữ liệu Ethernet trên cáp đi. Thiết bị được cấp nguồn ở đầu xa tách nguồn điện khỏi dữ liệu bên trong, sử dụng từng thiết bị cho mục đích tương ứng.

Trước khi bắt đầu phân phối điện, bộ phun tuân thủ IEEE{0}}sẽ thực hiện mộtquá trình bắt tay: bộ phun gửi một đầu dò điện áp thấp xuống cáp và nếu thiết bị tương thích PoE{1}}phản hồi bằng chữ ký chính xác thì cả hai sẽ thương lượng công suất chính xác. Chỉ sau khi đàm phán thành công thì quyền lực mới chảy vào. Không có phản hồi hợp lệ có nghĩa là không có nguồn điện để bộ phun - bảo vệ thiết bị không-PoE khỏi hư hỏng do tai nạn.

Đầu phun PoE chủ động và thụ động

Sự khác biệt này có thể có nghĩa là sự khác biệt giữa cài đặt an toàn và thiết bị chiên. MỘTkim phun PoE hoạt độngtuân thủ các tiêu chuẩn IEEE 802.3af/at/bt: nó bắt tay, điều chỉnh điện áp và điều chỉnh phân phối để phù hợp với nhu cầu của thiết bị được kết nối. Bộ phun chủ động là sự lựa chọn-chuyên nghiệp.

A đầu phun PoE thụ độngbỏ qua tất cả điều đó. Nó đẩy một điện áp cố định - thường là 24V hoặc 48V - bất kể đầu bên kia là gì. Không bắt tay, không đàm phán, không có mạng lưới an toàn. Việc cắm thiết bị 24V vào kim phun thụ động 48V sẽ gây hư hỏng vĩnh viễn. Các mô hình thụ động vẫn phục vụ hoạt động triển khai theo ngân sách với phần cứng{10}phù hợp với điện áp, nhưng chúng yêu cầu xác minh thủ công trước mỗi kết nối.

Sơ lược về tiêu chuẩn PoE

Thay vì xem qua các tài liệu đặc tả dày đặc, hãy sử dụng so sánh này để tìm ra tiêu chuẩn phù hợp cho thiết bị của bạn:

Cột "Có sẵn trên thiết bị" quan trọng nhất khi định cỡ bộ tiêm. Điện năng tiêu hao khi nhiệt dọc theo cáp - mất khoảng 15–20% trong suốt quãng đường 100 mét với cáp đồng chất lượng. Luôn khớp hoặc vượt mức rút thực tế của thiết bị chứ không chỉ nhãn của tiêu chuẩn.

Từng bước-từng-Bước: Cách cài đặt đầu phun PoE

Hướng dẫn sau đây sử dụng camera an ninh IP nhưng quy trình này áp dụng cho mọi thiết bị hỗ trợ PoE. Không cần cấu hình phần mềm - Bộ phun PoE là phần cứng cắm-và-chạy.

Bước 1 - Kiểm tra băng ghế-đầu tiên.Kết nối máy ảnh, kim phun và bật bàn làm việc. Xác minh bật nguồn camera, lấy địa chỉ IP và truyền phát video. Định cấu hình tất cả các cài đặt trong khi thiết bị nằm trong tầm tay.

Bước 2 - Định vị kim phun.Đặt nó gần công tắc của bạn - nó cần truy cập vào cả ổ cắm AC và đường truyền Ethernet ngắn tới cổng chuyển mạch.

Bước 3 - Kết nối dữ liệu đầu vào.Chạy cáp Cat5e, Cat6 hoặc Cat6a từ công tắc đến cổng Data In của kim phun. Lựa chọn quyềndanh mục cáp váđảm bảo cả tính toàn vẹn dữ liệu và cung cấp năng lượng đầy đủ.

Bước 4 - Kết nối đầu ra được cấp nguồn.Chạy cáp Ethernet thứ hai từ cổng PoE/Data Out tới giắc Ethernet của máy ảnh. Chiều dài cáp tối đa: 100 mét (328 feet) theo thông số kỹ thuật của IEEE.

Bước 5 - Bật nguồn.Cắm dây AC của kim phun vào ổ cắm trên tường. Quá trình bắt tay diễn ra tự động - máy ảnh sẽ bật nguồn trong vòng vài giây.

Bước 6 - Gắn kết và xác minh.Cài đặt camera vĩnh viễn, xác nhận nguồn cấp dữ liệu video và xác minh hoạt động ghi đang hoạt động.

Kết nối cáp quang và PoE: Nơi đường dài-gặp nhau-dặm cuối cùng

Đây là nơi cuộc trò chuyện chuyển từ lời khuyên chung về PoE sang kiến ​​trúc thực sự có quy mô. Ethernet đồng đạt tối đa 100 mét. Cáp quang truyền tín hiệu qua km mà không bị suy giảm chất lượng. Trong các mạng trải rộng trên nhiều tòa nhà hoặc khu vực ngoài trời, cáp quang xử lý đường trục trong khi cáp đồng cung cấp đoạn cuối đến các điểm cuối. Bộ chuyển đổi PoE nằm chính xác tại điểm chuyển tiếp sợi quang-sang{6}}đồng, khiến nó trở thành một trong những thiết bị có tầm quan trọng chiến lược nhất trong mạng kết hợp.

Bảng dưới đây cho thấy lý do tại sao kiến ​​trúc lai này hoạt động tốt hơn đồng nguyên chất:

Bộ phun PoE nằm ở đâu trong các mạng này? Ngay tại thời điểm sợi trở thành đồng. Khi triển khai FTTP, tín hiệu quang đến qua sợi quang được kết thúc với độ chính xácđầu nối cáp quangtại bộ chuyển đổi phương tiện hoặc ONT. Đầu ra Ethernet cấp nguồn trực tiếp vào bộ phun PoE, cấp nguồn cho máy ảnh, điểm truy cập hoặc điện thoại mà không cần nối dây điện bổ sung ở bất kỳ điểm cuối nào.

Logic tương tự được áp dụng ở quy mô lớn. Khi một đường trục cáp quang phục vụ nhiều đối tượng thuê - chia thànhbộ chia PLC sợi quangthành các dòng riêng biệt - mỗi cơ sở có ONT riêng, chuyển giao Ethernet riêng và bộ phun PoE riêng cấp nguồn cho các thiết bị cục bộ. Vai trò của bộ chèn không bao giờ thay đổi: nó kết nối nguồn cấp dữ liệu Ethernet-chỉ có dữ liệu và một thiết bị cần cả dữ liệu và nguồn điện.

Bên trong giá đỡ thiết bị, mô hình này lặp lại ở quy mô vật lý nhỏ hơn. Kỹ thuật viên định tuyến sợi quang quahộp thiết bị đầu cuối cáp quangvà bảng vá lỗi, sau đó sử dụngbộ chuyển đổi cáp quangđể nối các kết nối giữa cáp trung kế và liên kết phân phối. Sau khi tín hiệu chuyển sang đồng ở đầu ra của bảng vá lỗi, bộ phun PoE sẽ bổ sung khả năng cấp nguồn cho các cổng cụ thể - mà không cần nâng cấp toàn bộ bộ chuyển mạch PoE.

Liên kết còn thiếu: Bộ chuyển đổi phương tiện sợi quang PoE

Bộ chuyển đổi phương tiện tiêu chuẩn chuyển tín hiệu quang thành tín hiệu Ethernet điện và ngược lại - nhưngBộ chuyển đổi phương tiện truyền thông sợi PoEtiến thêm một bước nữa. Nó kết hợp việc chuyển đổi sợi quang-thành-đồng và đưa PoE vào một thiết bị duy nhất, loại bỏ hoàn toàn nhu cầu về bộ chuyển đổi PoE riêng biệt.

Điều này quan trọng trong quá trình triển khai-trong thế giới thực. Hãy xem xét một nhà để xe nơi có camera IP cách tủ mạng gần nhất 500 mét. Đồng không thể đạt được khoảng cách đó. Bộ chuyển đổi phương tiện cáp quang PoE ở lối vào gara chấp nhận đường truyền cáp quang đến và xuất kết nối Ethernet hỗ trợ PoE trực tiếp tới máy ảnh. Một thiết bị, một dây cáp vào camera, không có ổ cắm điện tại vị trí camera.

Khi đánh giá bộ chuyển đổi phương tiện sợi PoE, hãy xác nhận tiêu chuẩn PoE (802.3af/at/bt), xác minh loại sợi (chế độ-đơn và đa chế độ) và khớp loại đầu nối với cơ sở hạ tầng của bạn. Chất lượng củadây vá sợi quangtại điểm chuyển giao đó ảnh hưởng trực tiếp đến chất lượng tín hiệu và độ tin cậy lâu dài-.

PoE Injector và PoE Switch: Bạn cần cái nào?

Bộ chuyển mạch PoE có PoE được tích hợp trong mọi nguồn điện và dữ liệu của cổng - đều đạt tiêu chuẩn mà không cần phần cứng bổ sung. Điều đó khiến nó trở nên lý tưởng khi hầu hết các thiết bị được kết nối đều cần PoE. Nhưng điều đó cũng có nghĩa là thay thế bộ chuyển mạch không-PoE hiện tại của bạn, vốn có chi phí trả trước cao hơn và có thể không cần thiết nếu chỉ một số ít thiết bị thực sự cần nguồn điện.

Bộ phun PoE bổ sung khả năng PoE cho từng cổng một. Cần cấp nguồn cho một camera IP duy nhất ở lối vào kho? Một bộ tiêm PoE một cổng xử lý việc đó với giá $15–$30 mà không cần chạm vào phần còn lại của mạng. Thêm một vài điểm truy cập không dây vào một văn phòng nhỏ? Bộ tiêm PoE gigabit nhiều cổng (4 hoặc 8 cổng) đảm nhiệm công việc trong khi vẫn duy trì khoản đầu tư vào bộ chuyển mạch hiện có của bạn. Điểm hòa vốn thường xảy ra ở khoảng 8–12 thiết bị PoE. - ngoài điểm đó, một bộ chuyển mạch PoE chuyên dụng thường trở nên{11}hiệu quả hơn về mặt chi phí và dễ quản lý hơn.

Những điều cần cân nhắc trước khi mua

Ba yếu tố thúc đẩy mọi giao dịch mua hàng. Đầu tiên,số lượng thiết bị: một bộ phun PoE một cổng duy nhất xử lý một camera hoặc AP; mô hình nhiều{0}}cổng phục vụ các cài đặt lớn hơn. Thứ hai,ngân sách điện: kiểm đếm công suất của mọi thiết bị và chọn một kiểu máy vượt quá tổng mức tiêu thụ. Một camera IP cơ bản có công suất 8–12W; camera PTZ có bộ sưởi có thể cần 50W+. Thứ ba,tốc độ và điện áp: Các thiết bị IEEE 802.3af/at/bt chuẩn hóa ở mức 48V và tự động đàm phán, nhưng thiết bị cũ có thể yêu cầu ở mức 12V hoặc 24V. Đồng thời xác nhận thông lượng gigabit - bộ tiêm PoE gigabit ngăn tắc nghẽn cho các điểm cuối băng thông-cao như máy ảnh nhiều- megapixel hoặc điểm truy cập Wi-Fi 6.

An toàn, chất lượng cáp và độ tin cậy

Bộ cấp nguồn PoE tuân thủ IEEE- được xếp hạng trong số các thiết bị cấp nguồn an toàn nhất trong mạng. Cơ chế bắt tay giữ cho các cổng trơ ​​về mặt điện cho đến khi phát hiện thấy chữ ký PoE hợp lệ - không gây rủi ro cho thiết bị không phải{{3} PoE được kết nối vô tình.

Đối với các cài đặt quan trọng-, hãy kết nối bộ phun PoE với nguồn điện liên tục (UPS). Vì các thiết bị PoE nhận nguồn điện thông qua thiết bị mạng nên UPS trên bộ phun sẽ cung cấp pin dự phòng cho mọi điểm cuối được kết nối cùng một lúc.

Chất lượng cáp xứng đáng được chú ý nhiều hơn mức bình thường. Luôn sử dụng cáp Ethernet đồng-có định mức Cat5e trở lên. Cáp đồng-nhôm bọc (CCA) có giá thành thấp hơn nhưng có điện trở cao hơn -, mất điện nhiều hơn, sinh nhiệt nhiều hơn và có nguy cơ cháy thực sự khi lắp đặt PoE++ có công suất 60–90W. Cho dù làm việc vớibộ điều hợp mạng cáp quanghoặc điểm cuối bằng đồng, chất lượng vật liệu ở mọi điểm cuối sẽ xác định độ tin cậy lâu dài-.
