Quyết định trong một phút
Đối với hầu hết các ODF tiêu chuẩn, hộp kết thúc và nối sợi đơn-đến-trung bình-có số lượng-thấp,Bím tóc sợi 250um so với 900umquyết định nên bắt đầu với 900µm. Việc xử lý xung quanh đầu nối và khu vực định tuyến sẽ dễ dàng hơn. Khi mật độ băng-mối nối, bố cục tổng hợp khối-hoặc không gian định tuyến bị hạn chế trở thành yếu tố giới hạn thì 250µm thường là điểm khởi đầu tốt hơn.
Đường kính đệm là sự lựa chọn về kết cấu cơ học, không phải là cấp độ quang học. Sợi bím 900µm vốn không tạo ra tổn hao mối nối thấp hơn sợi bím 250µm và sợi 250µm không kém hơn về mặt quang học vì nó mỏng hơn.
Điều đó thay đổi câu hỏi kỹ thuật. Thay vì hỏi đường kính nào hoạt động tốt hơn, hãy hỏi loại sợi nào phù hợp với khay, quy trình xử lý, phương pháp nối và bảo vệ cơ học có sẵn trong quá trình lắp đặt.
Đo lường thực tế 250µm và 900µm
Sợi quang đơn mode{0}}viễn thông điển hình có thể được đơn giản hóa như sau:

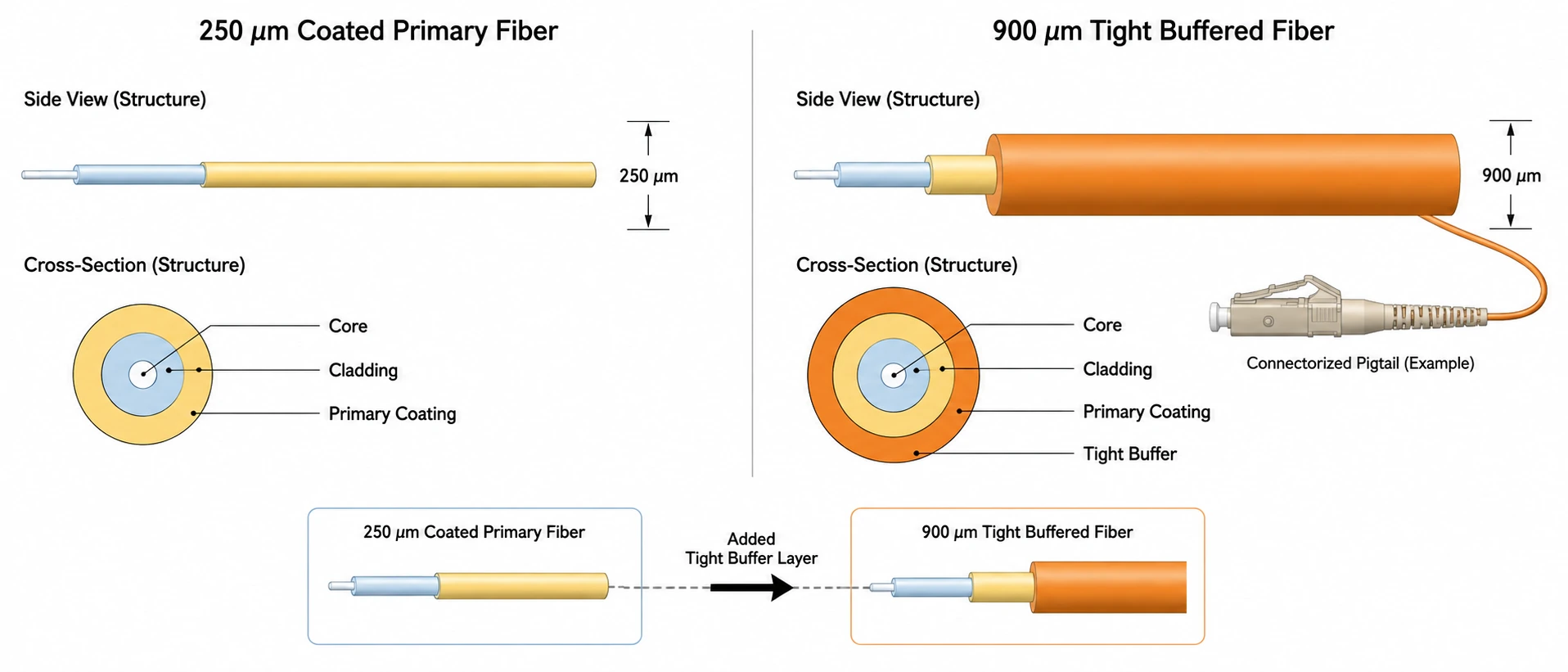

~9µm lõi → 125µm lớp bọc → ~250µm lớp phủ sơ cấp → tùy chọn ~900µm đệm
Kích thước 250µm thường dùng để chỉ sợi quang được phủ. Cấu trúc 900µm bổ sung thêm một lớp bảo vệ khác xung quanh sợi được phủ đó. Sợi quang bên dưới vẫn có thể là cùng loại sợi.
Đây là lý do tại sao cụm từ tìm kiếm phổ biếnỐng lỏng 250um so với đệm chặt 900umcần có trình độ. Sợi được bọc 250µm thường được tìm thấy bên trong các cáp ống-lỏng lẻo, trong khi sợi đệm dày 900µm-thường được tìm thấy trong các cụm đầu cuối trong nhà. Tuy nhiên, chỉ riêng đường kính không xác định được cấu trúc cáp hoàn chỉnh.
Sơ lược về cấu trúc đuôi lợn 250µm so với 900µm
| Yếu tố kỹ thuật | Bím tóc sợi 250µm | Bím tóc sợi 900µm |
|---|---|---|
| Kính quang học | Có thể sử dụng cùng loại sợi SM/MM | Có thể sử dụng cùng loại sợi SM/MM |
| Đường kính ốp | Thông thường 125µm | Thông thường 125µm |
| Trình bày bên ngoài | Sợi tráng sơ cấp | Lớp đệm bổ sung xung quanh sợi được phủ |
| Xử lý | Tinh tế hơn | Dễ dàng hơn để xử lý riêng lẻ |
| Bảo vệ cơ khí | Phụ thuộc nhiều hơn vào khay/vỏ | Bảo vệ tốt hơn trong quá trình định tuyến và chuẩn bị |
| Mật độ khay | Cao hơn | Thấp hơn |
| Tước quy trình làm việc | Ít vật liệu cần loại bỏ | Phụ thuộc nhiều vào việc xây dựng vùng đệm |
| Băng có số lượng sợi-cao | Thường có lợi | Có thể tiêu thụ khối lượng định tuyến không cần thiết |
| Quy trình làm việc tổng hợp/dải băng | Liên kết tốt hơn với nhiều kiến trúc dày đặc | Thường kém hấp dẫn |
| Chấm dứt ODF tiêu chuẩn | Có thể sử dụng được, nhưng việc bảo vệ phải được thiết kế phù hợp | Thông thường mặc định thực tế |
Sự khác biệt hình học thô lớn hơn đường kính đề xuất ban đầu. Nếu hai công trình hình tròn chỉ được so sánh theo đường kính thì diện tích mặt cắt ngang của chúng-có tỷ lệ với bình phương của đường kính:
(900 / 250)² ≈ 12.96
Điều đó không có nghĩa là một khay có thể chứa chính xác gấp 13 lần số sợi 250µm. Ống bọc mối nối, yêu cầu uốn cong, vòng chùng, vật giữ và đường nối sợi cũng tiêu tốn không gian. Tính toán giải thích lý do tại sao việc thay thế nhiều phần định tuyến 250µm bằng các phần 900µm có thể ảnh hưởng đến khay đếm-cao nhiều hơn so với chỉ riêng số đường kính gợi ý.
Kích thước bộ đệm không đặt hiệu suất quang học của bạn
Đường kính bộ đệm không xác định tổn thất chèn. Trong quá trình nối nhiệt hạch, giao diện quang học liên quan là sợi thủy tinh đã được chuẩn bị sẵn. Lớp phủ hoặc lớp đệm được loại bỏ khỏi vùng mối nối trước khi các sợi bị cắt được căn chỉnh và hợp nhất.
Hiệp hội Sợi quang mô tả hiện tượng mất mối nối-chế độ tổng hợp-đơn lẻ thường là0,1 dB trở xuống. Suy hao cao hơn có thể chỉ ra các vấn đề như nhiễm bẩn hoặc mối nối không hoàn hảo. Đó vẫn là vấn đề về chất lượng mối nối- chứ không phải bằng chứng cho thấy lớp đệm 900µm truyền ánh sáng tốt hơn lớp phủ 250µm. (Hiệp hội sợi quang)
Không chấp nhận "900µm để giảm tổn thất" là thông số kỹ thuật RFQ có ý nghĩa.
Thay vào đó, hãy xác nhận rằng các sợi quang được nối có tương thích hay không. Loại sợi và đặc điểm trường chế độ, khi có liên quan,{1}}quan trọng hơn nhiều so với đường kính bộ đệm bên ngoài. Bối cảnh chuẩn bị rộng hơn được đề cập tronghướng dẫn phương pháp chấm dứt cáp quang.
Bạn có thể kết hợp sợi quang 250µm thành bím tóc 900µm không?
Đúng. MỘTSợi 250um đến bím tóc 900umquá trình chuyển đổi là một kiến trúc bình thường khi các sợi quang bên dưới tương thích.

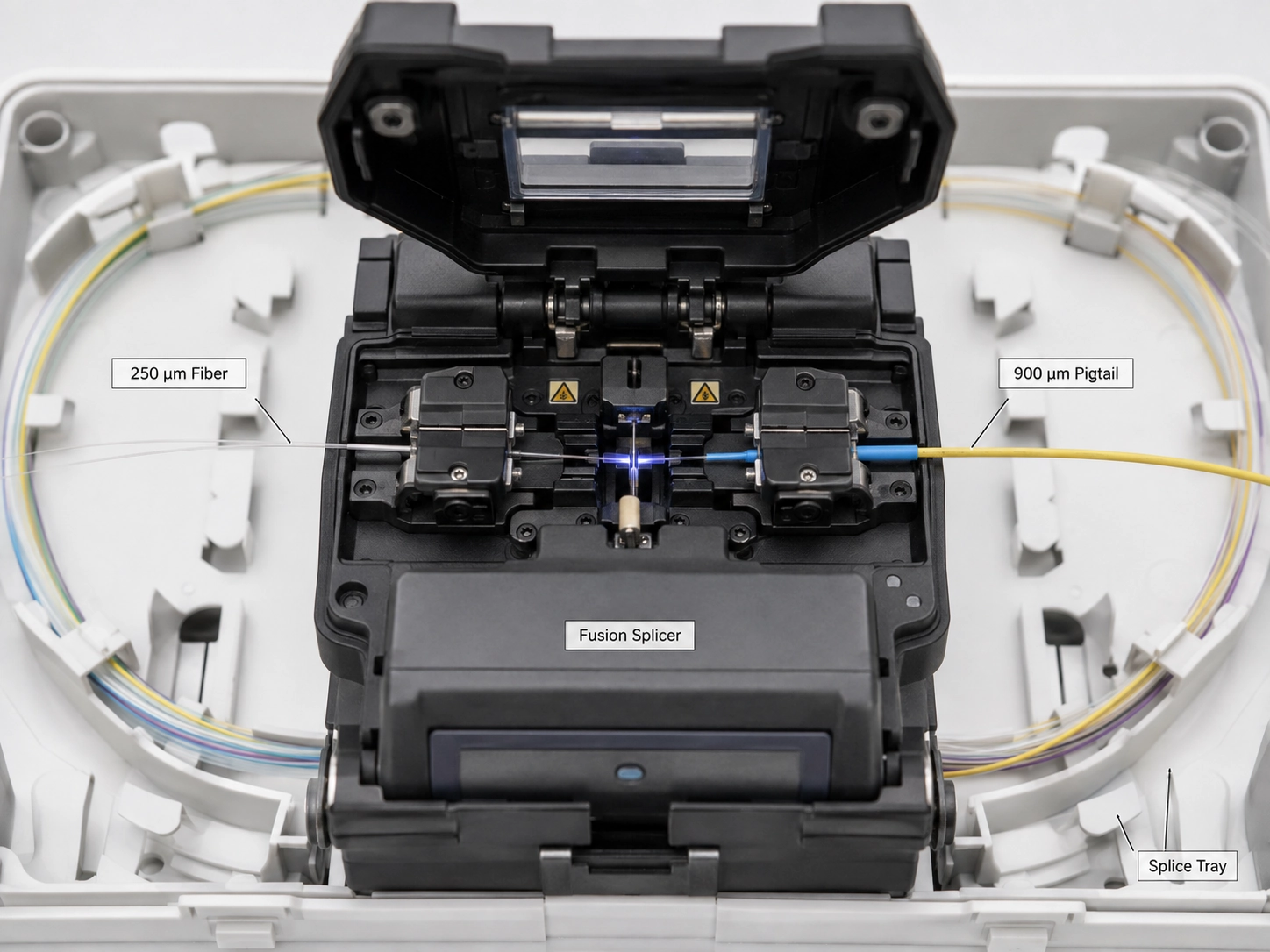

Máy hàn nhiệt hạch không hàn "vật liệu 250µm" với "vật liệu 900µm". Cả hai cấu trúc bảo vệ đều được loại bỏ khỏi vùng mối nối. Kính được làm sạch và cắt, các sợi đã chuẩn bị được căn chỉnh và hợp nhất, mối nối thành phẩm được bảo vệ trước khi cất vào khay.
FOA minh họa điều này một cách trực tiếp bằng cáp 24-sợi bên ngoài-nhà máy, trong đó các sợi 250µm được nối với các bím tóc 900µm có mã màu để kết cuối. (Hiệp hội sợi quang)
Điều kiện thực sự là khả năng tương thích quang học. Nếu hai sợi có các đặc điểm trường chế độ-hoặc tán xạ ngược khác nhau thì OTDR có thể hiển thị tổn hao mối nối rõ ràng khác nhau tùy thuộc vào hướng thử nghiệm. Phép đo hai chiều giúp mô tả chính xác tình huống đó. (Hiệp hội sợi quang)
Do đó, thông số kỹ thuật mua sắm không nên từ chối cấu trúc 250µm{1}}đến 900µm chỉ vì đường kính bên ngoài khác nhau.
Khi bím tóc sợi 900µm là sự lựa chọn kỹ thuật tốt hơn
A Bím tóc sợi 900um để nối nhiệt hạchlà điểm khởi đầu thực tế trong hộp ODF hoặc hộp kết cuối thông thường khi có không gian định tuyến và kỹ thuật viên xử lý các sợi riêng lẻ.
ODF tiêu chuẩn và chấm dứt viễn thông
Đối với việc chấm dứt LC trong ODF, đuôi lợn 900µm thường cung cấp khả năng bảo vệ sợi-riêng lẻ hữu ích hơn so với bản trình bày 250µm khi khay có đủ không gian định tuyến. Đây là ứng dụng thực tế đằng sau mộtBím tóc sợi LC cho ODFđặc điểm kỹ thuật, thay vì chỉ chọn 900µm vì nó dày hơn.
Có một ranh giới quan trọng. Bộ đệm 900µm không tương đương với dây vá có vỏ bọc 2,0 hoặc 3,0mm. Nếu sợi rời khỏi khay được bảo vệ và sẽ bị kéo, buộc, định vị lại hoặc tiếp xúc với thiết bị xử lý nhiều lần thì dây có vỏ bọc thích hợp hoặc dây được bảo vệ khác là thông số an toàn hơn.
Hộp kết thúc có số lượng-thấp
Với số lượng sợi khiêm tốn, việc tiết kiệm khối lượng định tuyến thường không phải là hạn chế chính. Nếu khay đã cung cấp đường dẫn định tuyến được bảo vệ thì 900µm thường giúp việc cài đặt và nhận dạng sau này dễ dàng hơn.
Chế độ mặc định đó sẽ ngừng hoạt động khi bộ đệm bổ sung gây ra tình trạng giao nhau giữa các sợi quang, bộ nhớ bị nén bị chùng hoặc gây nhiễu với nắp khay. Tại thời điểm đó, hình dạng bao vây đã trở thành biến điều khiển.
Khi bím tóc 250µm có ý nghĩa hơn
A bím tóc sợi 250umtrở thành lựa chọn mạnh mẽ hơn khi mật độ định tuyến bị hạn chế và bản thân vỏ bọc cung cấp khả năng bảo vệ cơ học cần thiết.
Băng nối có mật độ-cao
Trong một bảo vệbím tóc sợi cho băng nốithiết kế, định tuyến 250µm giúp giảm thể tích bị chiếm giữ bởi từng sợi riêng lẻ và dành nhiều không gian hơn xung quanh giá đỡ mối nối và đường dẫn lưu trữ-dùng.
Đây là lúc so sánh hình học 12,96× trở nên hữu ích. Nó không dự đoán dung lượng băng cassette. Nó giải thích tại sao sự khác biệt về đường kính 650µm lại trở nên quan trọng khi được lặp lại trên nhiều đoạn định tuyến riêng lẻ.
Điều kiện là bảo vệ cơ học. Sợi được phủ 250µm phải nằm trong đường dẫn quản lý sợi-được kiểm soát. Việc di chuyển sợi quang 250µm không được bảo vệ ra bên ngoài băng cassette chỉ đơn thuần trao đổi vấn đề về mật độ thành vấn đề-rủi ro cơ học.
Kiến trúc kết hợp dải băng và khối{0}}
Hệ thống-kết hợp khối lượng lớn được thiết kế để di chuyển nhiều sợi thông qua quy trình làm việc cùng nhau. Các bộ đệm 900µm riêng lẻ có thể hoạt động ngược lại lợi thế về mật độ đó.
Quan điểm của chúng tôi cụ thể hơn quy tắc chung "900µm trong nhà, 250µm ngoài trời" thông thường:chọn cách trình bày được sử dụng bởi kiến trúc mối nối, không phải ranh giới tòa nhà.
Hội tốt nhất có thể sử dụng cả hai kích cỡ
A Bím tóc sợi 250um so với 900umlắp ráp không cần cùng đường kính bảo vệ từ đầu nối đến mối nối. Đây là neo khớp-chính xác{2}}nội dung ở giữa bài viết nhưng nó cũng mô tả một tùy chọn thiết kế vật lý quan trọng.

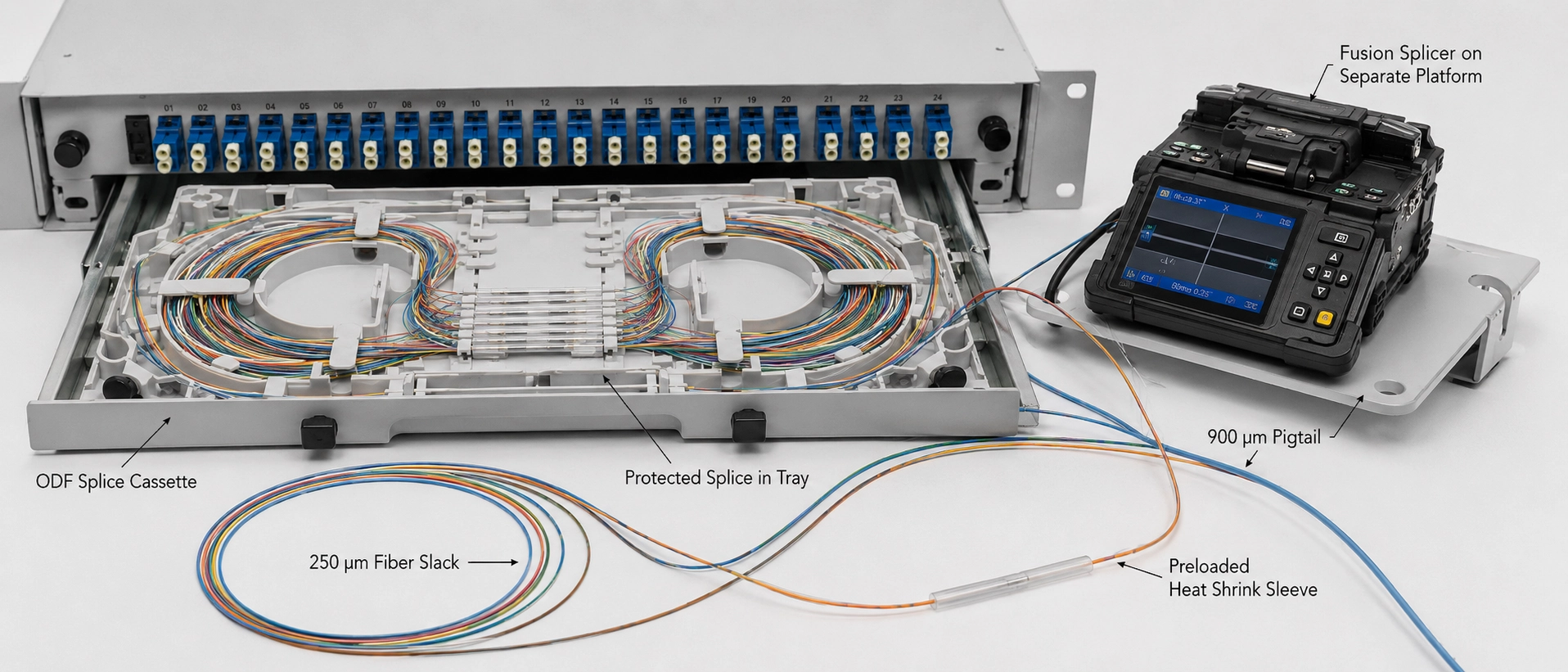

Một băng cassette lai có thể định tuyến sợi đệm 900µm từ đầu nối hoặc bảng điều khiển bộ chuyển đổi qua khu vực mà kỹ thuật viên xử lý từng bím tóc riêng lẻ, sau đó chuyển đổi tại một điểm được bảo vệ xác định bên trong băng cassette sang sợi được phủ 250µm cho vùng lưu trữ-nối và phần chùng. Phần bên-nối nối tăng mật độ định tuyến mà không buộc phần bên-đầu nối từ bỏ khả năng bảo vệ xử lý.
Điều này rất hữu ích khi yêu cầu một thông số kỹ thuật về đường kính của chăn để giải quyết hai yêu cầu cơ học khác nhau. Phía đầu cuối cần bảo vệ xử lý, trong khi phía mối nối có thể cần mật độ định tuyến.
Do đó, để mua sắm, "250 hay 900µm?" đôi khi là không đầy đủ. Bản vẽ phải xác định nơi mỗi bản trình bày sợi bắt đầu và kết thúc cũng như liệu quá trình chuyển đổi có còn được bảo vệ bởi băng cassette hay không.
Các vấn đề lắp đặt thường xuất hiện sau khi mua sắm
Thông số kỹ thuật sợi tương thích về mặt kỹ thuật vẫn có thể tạo ra công việc không cần thiết tại hiện trường nếu hành vi tước, bảo vệ mối nối và hình dạng khay chỉ được kiểm tra sau khi vật liệu đến.
Khả năng có thể tháo rời là một phần của đặc điểm kỹ thuật
Hai sợi được bán với kích thước 900µm có thể hoạt động khác nhau trong quá trình chuẩn bị vì đường kính ngoài danh nghĩa không cho bạn biết mức độ liên kết của lớp đệm với sợi được phủ bên dưới.
Khi không thể tháo đệm được giữ chặt một cách sạch sẽ trong khoảng thời gian chuẩn bị cần thiết, kỹ thuật viên không nên bù lại bằng một lần kéo mạnh hơn. Các đoạn tước ngắn hơn làm giảm tải trọng tác dụng lên sợi tiếp xúc. Nếu việc chuẩn bị vẫn chưa nhất quán thì công cụ tước và cấu trúc đệm phải được xem xét trước khi lắp đặt sản xuất.
Đối với mộtNhà cung cấp bím tóc sợi 900umDo đó, chỉ riêng RFQ, "900µm" là chưa đầy đủ. Chỉ định yêu cầu về xây dựng hoặc chuẩn bị đệm và xác nhận rằng phương pháp loại bỏ dự định tương thích với nó.
Bộ bảo vệ mối nối phải vừa với giá đỡ khay
Máy hàn nhiệt hạch xử lý kính đã chuẩn bị sẵn, nhưng sau đó khay phải xử lý mối nối được bảo vệ. Do đó, kích thước của bộ bảo vệ, giá đỡ ống bọc và đường đi dây tạo thành một hệ thống cơ khí.
Kiểm tra kích thước bộ phận bảo vệ được hỗ trợ của giá đỡ mối nối trước khi đặt mua ống bọc. Bộ bảo vệ không nằm hoàn toàn trong giá đỡ có thể đẩy quá trình chuyển đổi sợi về phía thành khay và tạo ra chỗ uốn cong không cần thiết ngay bên cạnh mối nối được bảo vệ.
Điều này hữu ích hơn việc cho rằng bộ bảo vệ dài hơn sẽ tự động an toàn hơn.
Kiểm tra khay khi nắp đã đóng
Việc sắp xếp định tuyến phù hợp khi băng cassette đang mở không nhất thiết là quá trình cài đặt đã hoàn tất.
Sau khi cất giữ các mối nối, tấm bảo vệ và phần chùng, hãy xác minh rằng việc đóng nắp không nén các vòng, nhấc sợi khỏi vật giữ hoặc tạo ra sự chuyển tiếp đột ngột bên cạnh tấm bảo vệ. Đây là lúc việc lựa chọn vùng đệm không còn là so sánh danh mục nữa mà trở thành quyết định thiết kế-bao vây.
Những gì chúng tôi sẽ đặt trên RFQ đuôi lợn bằng sợi
Đối với mộtlắp ráp bím tóc sợi tùy chỉnh, chỉ xác định "250µm" hoặc "900µm" sẽ không giải quyết được một số biến. Hai trích dẫn có thể khớp với đường kính danh nghĩa trong khi khác nhau về loại sợi, hoạt động của dải, cấu trúc đầu nối, nhận dạng và cách lắp ráp thực sự phù hợp với khay dự định.
RFQ sản xuất phải xác định:

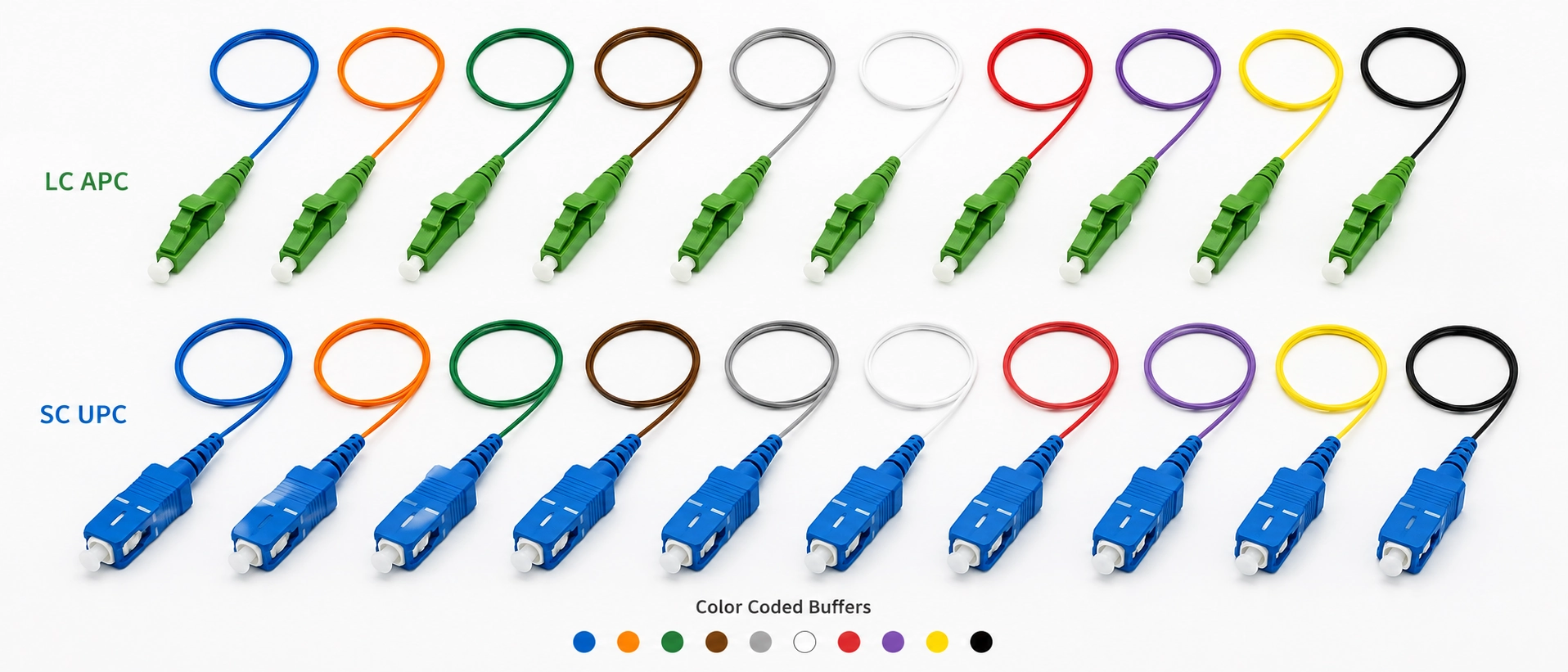

- Loại cáp quang, chẳng hạn như OS2/G.652.D, G.657.A1/A2, OM3 hoặc OM4.
- Trình bày sợi: Sợi được phủ 250µm, sợi được đệm 900µm hoặc sự chuyển tiếp xác định giữa chúng.
- Loại đầu nối, chẳng hạn như LC, SC hoặc FC.
- Loại tiếng Ba Lan, UPC hoặc APC nếu có.
- Số lượng sợi và nhận dạng/trình tự màu sắc. Khi nhận dạng phải phù hợp với nhà máy cáp, hãy xác định quy ước một cách rõ ràng. Của chúng tôihướng dẫn mã màu sợi quangbao phủ lớp này.
- Chiều dài bím tóc và dung sai yêu cầu.
- Tiêu chí chấp nhận quang học cho cụm đầu nối đã hoàn thiện.
- Môi trường cài đặt và loại vỏ, chẳng hạn như ODF, hộp nối, hộp kết thúc FTTH hoặc giao diện đóng cửa nhà máy-bên ngoài.
Những trường này ngăn chặn sự mơ hồ về thông số kỹ thuật, nhưng chúng vẫn không thể chứng minh rằng tổ hợp sẽ định tuyến vật lý qua một vỏ bọc cụ thể.
Đối với mộtbím tóc sợi để lắp đặt viễn thông, việc thêm bản vẽ khay hoặc ảnh định tuyến rõ ràng vào RFQ sẽ cung cấp cho nhà cung cấp thông tin mà đặc tả văn bản không thể cung cấp: hướng thoát của đầu nối, vị trí chuyển đổi bộ đệm, hình học của giá đỡ-tay áo và đường dẫn có sẵn để lưu trữ độ chùng.
Chọn theo Kiến trúc triển khai, không phải theo thói quen
| Tình hình triển khai | Lựa chọn bắt đầu | Lý do kỹ thuật |
|---|---|---|
| Thân OSP 250µm thành ODF bình thường | Bím tóc 900µm | Xử lý cá nhân dễ dàng hơn; Mối nối 250µm-đến 900µm là bình thường |
| Hộp FTTH có số lượng thấp có đủ phòng định tuyến | Thông thường 900µm | Mật độ tối đa hiếm khi là hạn chế kiểm soát |
| Băng cassette mật độ cao-nhỏ gọn | Đánh giá 250µm trước | Giảm số lượng lớn định tuyến bên trong không gian được bảo vệ |
| Bố cục tổng hợp hoặc dải băng{0}} | Kiến trúc 250µm/ruy băng | Duy trì lợi thế về mật độ của phương pháp nối |
| Sợi được xử lý nhiều lần bên ngoài khay được bảo vệ | Không nên là mặc định | Sử dụng dây thừng được bọc ngoài hoặc bảo vệ bằng máy móc một cách thích hợp |
Tín hiệu hữu ích nhất cho thấy mặc định 900µm đã bị phá vỡ không phải là ngưỡng đếm sợi-tùy ý. Đó là một cuộc xung đột định tuyến. Nếu các phần 900µm theo kế hoạch ngăn chặn độ chùng cần thiết, vị trí đặt tấm bảo vệ hoặc khe hở nắp cùng tồn tại bên trong khay, hãy đánh giá kiến trúc 250µm.
Trước khi đưa ra số lượng-caoBím tóc sợi 250um so với 900umđặc điểm kỹ thuật, so sánh nó với bản vẽ khay thực. Đầu ra của đầu nối, vị trí giá đỡ-tay áo, chuyển đổi bộ đệm và độ chùng được lưu trữ cần phải hoạt động đồng thời sau khi nắp đóng lại.
Nếu quá trình cài đặt thực sự yêu cầu dây cáp bọc ngoài thay vì định tuyến theo bím, FB-LINK'scấu hình cáp vá sợi quangbao gồm các tùy chọn kết nối, cáp quang và bảo vệ có liên quan.
Câu hỏi thường gặp
Sự khác biệt chính giữa bím tóc sợi 250µm và 900µm là gì?
Bím tóc 900µm bổ sung thêm lớp đệm bảo vệ xung quanh sợi được phủ khoảng 250µm, do đó, sự khác biệt thực tế nằm ở khả năng xử lý, bảo vệ cơ học, tước sợi và mật độ khay thay vì hiệu suất quang học.
Tôi có thể nối sợi 250µm thành bím tóc 900µm không?
Đúng. Nếu các sợi quang bên dưới tương thích, các lớp bảo vệ sẽ được loại bỏ khỏi khu vực mối nối trước khi các sợi thủy tinh đã chuẩn bị sẵn được nung chảy.
Bím tóc 900µm có độ suy hao chèn thấp hơn không?
Không. Bản thân đường kính đệm không làm giảm tổn thất chèn; hiệu suất quang phụ thuộc vào khả năng tương thích của sợi, chất lượng mối nối, chất lượng đầu nối và phần còn lại của đường dẫn quang.
Kích thước bộ đệm nào tốt hơn cho băng nối có mật độ-cao?
Sợi bím 250µm thường là điểm khởi đầu tốt hơn khi không gian định tuyến được bảo vệ là hạn chế chính, trong khi 900µm là thiết thực khi xử lý nhiều vấn đề hơn và có đủ không gian khay.
Tôi nên sử dụng kích thước bộ đệm nào trong ODF tiêu chuẩn?
Bím tóc 900µm thường là mặc định thực tế cho ODF tiêu chuẩn có đủ không gian định tuyến và mối nối nhiệt hạch riêng lẻ.
Trước khi bạn đóng băng đặc điểm kỹ thuật của bím tóc
Kích thước bộ đệm phải được quyết định trước khi đuôi lợn trở thành mục hàng-đặt hàng cố định. Ở giai đoạn đó, khay, giá đỡ ống bọc, quy trình tước giấy và đường định tuyến có thể đã xác định được cách trình bày nào là thực tế.
Đối với một thực tếBím tóc sợi 250um so với 900umdự án, cung cấp cho FB-LINK đầu nối và chất đánh bóng, thông số kỹ thuật của sợi quang, cách trình bày sợi được yêu cầu, số lượng sợi, chiều dài đuôi lợn và bản vẽ khay hoặc vỏ. Những thông tin đầu vào đó cho phép xem xét cấu trúc được đề xuất theo các yêu cầu về-phía mối nối và phía kết thúc-trước khi thông số kỹ thuật được cố định.
Nếu cần có-tài liệu kiểm tra bím tóc cụ thể của dự án, hành vi tước hoặc dung sai lắp ráp, hãy nêu rõ chúng trong RFQ và yêu cầu xác nhận về cấu trúc bím tóc được đề xuất chính xác. Đừng cho rằng tuyên bố thử nghiệm được công bố cho tổ hợp sợi khác sẽ tự động áp dụng cho bím tóc được mua.
