Được viết cho những người lắp đặt mạng và nhóm mua sắm, đồng thời được kiểm tra theo tiêu chuẩn giao diện MPO hiện tại (IEC 61754-7) và các phương pháp phân cực TIA-568.3 để bạn có thể xác minh các điểm kỹ thuật thay vì tin tưởng vào chúng.
Bộ chuyển đổi MPO trông giống như một bộ ghép nối bằng nhựa đơn giản, nhưng bên trong liên kết sợi quang có mật độ- cao, nó thực hiện một công việc quan trọng: giữ hai đầu nối MPO nhiều sợi quang đối diện nhau để mọi lõi sợi kết nối với đối tác của nó cùng một lúc. Trong trung tâm dữ liệu nơi một bảng điều khiển 1U có thể mang hàng trăm sợi quang, bộ điều hợp phân cực-bị lệch hoặc sai chính là sự khác biệt giữa một liên kết sạch và hàng giờ theo dõi một kết nối có vẻ ổn nhưng không truyền ánh sáng.
Hướng dẫn này giải thích bộ chuyển đổi MPO là gì, nó thực sự hoạt động như thế nào, các loại bạn sẽ gặp trên biểu dữ liệu (cực, số lượng sợi, giới tính và vỏ) cũng như từng bước để chọn loại phù hợp. Ở chỗ quan trọng, nó chỉ ra các tiêu chuẩn về giao diện và phân cực để bạn có thể xác nhận một phần thay vì phải đoán.
Bộ chuyển đổi MPO là gì?
Bộ chuyển đổi MPO, đôi khi được viết dưới dạng bộ chuyển đổi MPO/MTP, là một thiết bị ghép nối sợi quang được thiết kế cho các đầu nối MPO nhiều sợi quang. Nó nhận một đầu nối từ mỗi bên và giữ chúng theo đúng hướng sao cho toàn bộ hàng sợi, cho dù đó là 8, 12, 16 hay 24 sợi, sẽ kết hợp với nhau thông qua một giao diện nhỏ gọn.
Không giống như mộtbộ chuyển đổi LC sợi đơn-, chỉ kết hợp hai sợi, bộ điều hợp MPO quản lý toàn bộ mảng, đôi khi là hai hàng xếp chồng lên nhau. Đó là điều khiến nó trở thành xương sống của việc vá lỗi mật độ-cao, trong đó không gian giá đỡ, luồng không khí và định tuyến cáp đều chịu áp lực.

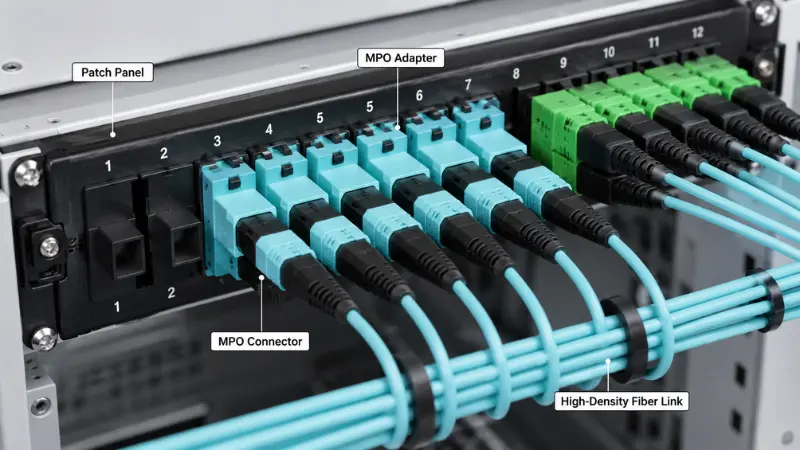

Thông thường, bạn sẽ tìm thấy bộ điều hợp MPO trong bảng vá lỗi trung tâm dữ liệu và băng MPO, hệ thống cáp trục và đường trục, khung phân phối quang và các dự án di chuyển chuyển liên kết song công 40G, 100G hoặc 400G sang quang học song song.
Bộ chuyển đổi MPO và đầu nối MPO
Hai thuật ngữ đi cùng nhau, nhưng chúng không phải là một phần. Đầu nối nằm trên cáp; bộ chuyển đổi nằm trong bảng điều khiển.
| Mục | Bộ chuyển đổi MPO | Đầu nối MPO |
|---|---|---|
| Chức năng chính | Ghép nối và căn chỉnh hai đầu nối MPO | Chấm dứt một hàng sợi quang |
| Nó nằm ở đâu | Được gắn trong bảng điều khiển, băng cassette hoặc tấm chuyển đổi | Được gắn vào cuối đường trục hoặc cáp vá |
| Công việc chính | Giữ cả hai đầu nối theo đúng hướng | Mang các sợi và kết nối với đầu nối đối diện |
| Những gì cần kiểm tra | Phân cực, định hướng phím, kiểu vỏ, số lượng sợi | Số lượng sợi, giới tính, cấp độ ferrule, độ bóng, độ mất chèn |
Tóm lại,Đầu nối MPOlà bộ phận được gắn vào cáp, trong khi bộ chuyển đổi là bộ phận trong bảng điều khiển giúp hai đầu nối khớp với nhau một cách chính xác.
Bộ điều hợp MPO hoạt động như thế nào?
Bộ chuyển đổi MPO là một thanh dẫn hướng cơ khí, không phải một bộ phận quang học. Nó thường không chứa chất xơ của riêng mình. Khi bạn ấn đầu nối vào từ mỗi bên, vỏ bộ chuyển đổi sẽ cố định hướng của chúng và giữ vị trí giao tiếp chính xác để hai ống sắt có thể gặp nhau vuông góc.
Chân vỏ, chìa khóa và hướng dẫn
Mỗi đầu nối MPO sử dụng một ống nối đa sợi (MT) hình chữ nhật có nhiều{0}sợi với một phím nhỏ ở một bên thân. Việc mở bộ chuyển đổi được định hình theo phím đó nên đầu nối chỉ có một chiều. Tuy nhiên, sự căn chỉnh tốt đến từ chính các ống nối. Ở một cặp đúng, một đầu nối được ghim, nghĩa là đầu nối đực có hai chốt dẫn hướng và đầu nối còn lại không được ghim, nghĩa là đầu nối cái có hai lỗ dẫn hướng. Các chốt trượt vào các lỗ và đăng ký hai ống sắt trong phạm vi micron. cácKích thước giao diện MPOxác định hình dạng chốt và lỗ dẫn hướng-cho phích cắm nam và nữ được quy định trong IEC 61754-7, đó là lý do tại sao các đầu nối và bộ chuyển đổi tuân thủ của các nhà sản xuất khác nhau có thể kết nối với nhau.
Giới tính của trình kết nối không phải là tùy chọn
Bởi vì sự căn chỉnh phụ thuộc vào việc các chốt cắm vào các lỗ nên một điểm kết nối hoạt động cần chính xác một đầu nối dương và một đầu nối âm. Hai con đực sẽ không ngồi vào chỗ vì không có lỗ để lấy ghim và việc buộc chúng vào có thể làm hỏng các mặt cuối. Hai con cái không có gì để căn chỉnh chúng cả. Vì vậy trước khi đặt hàng, hãy theo dõi giới tính dọc theo toàn bộ liên kết: nếu cốp xe của bạn tiếp đất nữ thì băng cassette hoặc dây vá ở phía bên kia phải mang theo chốt. Bộ chuyển đổi không thể sửa lỗi giới tính không khớp; nó chỉ giữ bất cứ thứ gì bạn cho nó.
Giải thích về cực tính của bộ điều hợp MPO và định hướng khóa
Phân cực là phần của công việc MPO tạo ra nhiều lỗi trường nhất, bởi vì các bộ phận có thể khớp khít về mặt cơ học trong khi đường quang bị sai. Trong liên kết song công, một sợi truyền và sợi kia nhận. Trên một-MPO đa sợi quang có mối quan hệ truyền-và-nhận phải tồn tại ở mọi đường trục, băng cassette và dây vá trong kênh, vì vậy tính phân cực là thuộc tính của toàn bộ liên kết chứ không phải của bất kỳ bộ chuyển đổi đơn lẻ nào.
Loại A, Loại B và Loại C
TIA-568.3 mô tả ba loại phân cực mảng. Chúng khác nhau ở cách các sợi được ánh xạ từ đầu đến cuối và cách khóa các đầu nối.
| Kiểu | Lập bản đồ sợi (nơi vị trí 1 hạ cánh) | Định hướng phím | Nó phù hợp ở đâu |
|---|---|---|---|
| Loại A (thẳng) | Vị trí 1 đến vị trí 1 | Phím-lên phím-xuống | Hệ thống cáp có cấu trúc dựa trên băng cassette-; kênh cần một dây nối lật |
| Loại B (đảo ngược) | Vị trí 1 đến vị trí 12 | Nhấn phím-lên phím-lên | Sự lựa chọn phổ biến cho quang học song song trực tiếp; các dây vá giống nhau hoạt động ở cả hai đầu |
| Loại C (cặp-lật) | Vị trí 1 đến vị trí 2, đổi chỗ cho nhau | Phím-lên phím-xuống | Một số hệ thống MPO-sang-LC song công |
Cả ba đều hợp lệ và tuân thủ các tiêu chuẩn-và cả ba đều đạt được cùng một mục tiêu là truyền ở một đầu để nhận ở đầu kia. Điều đáng chú ý là chúng không thể tương tác được nếu bạn kết hợp chúng. Chọn một phương pháp cho toàn bộ quá trình cài đặt và giữ nó nhất quán, bởi vìPhương pháp phân cực TIA-568.3kết quả là có thể hoán đổi cho nhau nhưng không thể thay thế được khi kết hợp trong cùng một kênh.
Đọc phím-lên và phím-xuống
Phím-lên có nghĩa là tab phím của trình kết nối trỏ lên; phím-xuống có nghĩa là nó trỏ xuống. Với phím hướng lên và mặt cuối hướng về phía bạn, vị trí 1 nằm ở ngoài cùng bên trái. Việc hai đầu nối được ghép đôi gặp nhau từ phím-lên tới phím-hay phím-lên tới phím-chính xác là yếu tố quyết định ánh xạ thẳng hay đảo ngược, do đó, trên biểu dữ liệu, mối quan hệ khóa là manh mối trực tiếp cho loại cực. Một cái bẫy đáng được cảnh báo: việc đảo vị trí cũng đảo ngược mặt cuối góc cạnh trênĐầu nối đơn mode APC, vì vậy Loại B thường là quy ước đánh bóng-phẳng, đa chế độ. Nếu bạn đang làm việc với APC, hãy xác nhận độ bóng và góc trước khi bạn thực hiện một phương pháp.
Bộ chuyển đổi MPO và MTP: Chúng có giống nhau không?
Bạn sẽ thường thấy các bộ phận được dán nhãn MPO/MTP và tự hỏi liệu bạn có đang mua hai thứ khác nhau hay không. MTP là nhãn hiệu đã đăng ký của US Conec cho đầu nối MPO nâng cao của riêng họ, được chế tạo để có dung sai chặt chẽ hơn với ống nối nổi và kẹp chốt bằng kim loại. Theo định nghĩa mộtĐầu nối MTP hoàn toàn tuân thủ tiêu chuẩn MPO, do đó MTP và MPO chung. Nói một cách rõ ràng, mọi MTP đều là MPO, nhưng không phải mọi MPO đều là MTP.
Đối với bộ chuyển đổi, điều này có nghĩa là bộ chuyển đổi MPO chất lượng sẽ kết hợp MTP và các đầu nối MPO chung; sự khác biệt thực tế về tính nhất quán của tổn thất và độ bền của chu trình kết hợp{0}}chủ yếu nằm ở đầu nối chứ không phải ở bộ ghép nối. Khi thông số kỹ thuật của dự án đề cập đến MTP, cần kiểm tra xem liệu khách hàng muốn nói cụ thể đến thương hiệu Conec của Hoa Kỳ hay đang sử dụng từ này một cách lỏng lẻo cho bất kỳ MPO nào, bởi vì sự khác biệt duy nhất đó sẽ thay đổi giá cả và nguồn cung ứng. Để so sánh sâu hơn, hãy xemhướng dẫn về sợi MPO và MTP.
Các loại bộ điều hợp MPO
Theo số lượng sợi: 8, 12, 16 và 24
Khớp bộ điều hợp với định dạng trình kết nối và ứng dụng. Số lượng phổ biến và nơi chúng xuất hiện:
- Sợi 8 và 12:40G-SR4 và 100G-SR4 sử dụng 8 sợi, thường được đặt bên trong MPO 12-sợi; singlemode 400G-DR4 cũng sử dụng 8 sợi trong MPO-12.
- 16 sợi:Các biến thể 400G-SR8 và 800G sử dụng 16 sợi, với 8 sợi phát và 8 sợi nhận trong MPO-16.
- 24 sợi:định dạng hai{0}}hàng cho mật độ rất cao và một số liên kết 100G-SR10 cũ.
MPO-12 và MPO-16 không thể thay thế cho nhau. Chúng khác nhau về độ rộng và chốt của vòng nối, do đó cách mở bộ chuyển đổi cũng khác nhau. Xác nhận số lượng trên cả đầu nối và bảng điều khiển trước khi mua.Bộ điều hợp MTP/MPO có nhiều{0}}số lượngcó sẵn để đơn giản hóa việc lưu kho, nhưng bộ chuyển đổi vẫn phải phù hợp với đầu nối bạn đang thực sự sử dụng.
Chế độ đơn và đa chế độ
Bộ điều hợp MPO có sẵn cho cả hai. Chế độ đơn (OS2) phù hợp với phạm vi tiếp cận dài hơn và ngân sách tổn thất chặt chẽ hơn, trong khi chế độ đa chế độ (OM3, OM4, OM5) chiếm ưu thế trong các liên kết tốc độ cao,-phạm vi tiếp cận ngắn,{6}}cao bên trong trung tâm dữ liệu. Loại sợi quyết định độ bóng của đầu nối và cấp hiệu suất cũng như màu sắc của vỏ. Nếu bạn vẫn đang quyết định triển khai cái nào, tổng quan của chúng tôi vềsợi đơn mode và sợi đa modeđưa ra sự cân bằng-.
Mã màu và vỏ
Màu sắc là đầu mối hữu ích đầu tiên. Aqua thường báo hiệu OM3 hoặc OM4, màu đỏ tươi hoặc tím erika thường báo hiệu OM4, màu xanh lá chanh báo hiệu OM5, và màu xanh lam hoặc xanh lục là phổ biến cho singlemode. Tuy nhiên, đó chỉ là manh mối chứ không phải là sự đảm bảo vì các nhà sản xuất khác nhau và sự lựa chọn UPC-so với-APC cũng ảnh hưởng đến màu sắc thân máy. Đọc bảng dữ liệu để biết loại sợi, độ phân cực và cấp độ thay vì chỉ mua theo màu vỏ. Nếu quyết định màu sắc của bạn thực sự phụ thuộc vào kính,Họ đa chế độ OM1 đến OM5giải thích cách các điểm ánh xạ tới các ứng dụng.
Có mặt bích và không có mặt bích
Đây là một quyết định-phù hợp với bảng điều khiển hơn là một quyết định mang tính hiệu quả.
| Diện mạo | mặt bích | không bích |
|---|---|---|
| gắn kết | Bắt vít-vào bảng kim loại | Chụp-trong clip, bớt công cụ- |
| Tốt nhất khi | Đã sửa lỗi ODF hoặc bảng vá lỗi, xử lý nặng hơn, vá lỗi lại thường xuyên | Bảng mô-đun và băng cassette có mật độ-cao, lắp ráp nhanh |
| Đánh đổi- | Giữ chắc hơn, lắp chậm hơn | Lắp đặt nhanh chóng, khả năng giữ chân phụ thuộc vào phần cắt của bảng điều khiển |
Nếu bộ chuyển đổi nằm trong khung kim loại cố định thường xuyên được xử lý thì mặt bích là lựa chọn an toàn hơn. Nếu bạn đang đóng gói một bảng điều khiển mô-đun dày đặc và muốn-ít lắp ráp công cụ hơn, thì không có mặt bích thường sẽ hiệu quả hơn.
Bộ điều hợp MPO được sử dụng ở đâu?
Thay vì liệt kê các ứng dụng, việc xem xét điểm kết nối và ghi chú lựa chọn cho từng ứng dụng sẽ giúp ích.
Các trung tâm dữ liệu.Bộ chuyển đổi MPO nằm trong bảng vá lỗi, trên mặt sau của băng cassette và ở các điểm nối-với-thân xe. Một đường dẫn điển hình có số lượng-caoCáp nối hoặc cáp nối MPOlên một bảng điều khiển, sau đó chia nó ra qua các băng cassette tới các cổng song công LC. Lưu ý lựa chọn: khớp với loại cực và hướng phím của băng cassette, nếu không việc ngắt sẽ không bảo toàn được việc truyền và nhận.
Viễn thông và ODF.Trong khung phân phối quang và định tuyến văn phòng{0}trung tâm, MPO hợp nhất nhiều sợi thành bảng nhỏ gọn. Nếu bạn đang chọn giữa các kiểu khung, sự so sánh của chúng tôi vềODF so với bảng vá lỗibao gồm nơi mỗi phù hợp.
Cassettes và đột phá.Nhiều băng cassette sử dụng bộ điều hợp MPO ở phía sau và LC ở phía trước, biến một cốp thành cổng vá song công. Để biết cách triển khai hỗn hợp, hãy xemLC so với MTP/MPO cho mật độ cao, và ở đâu một
Đột phá 8-SC{2}}cốt lõi thành MTP/MPOcó ý nghĩa.
Di chuyển tốc độ-cao.Ví dụ: chuyển từ quang song công sang quang song song, hệ thống cáp MPO đơn giản hóa hoạt động của lớp vật lý. 400G-SR816 sợi trên MPO-16theo chuẩn IEEE 802.3. Nếu bạn đang thực hiện bước 100G trước tiên,
Hướng dẫn sử dụng cáp 100Gđi qua các tùy chọn.
Lợi ích trong nháy mắt
| Lợi ích | Ý nghĩa của nó trong thực tế |
|---|---|
| Mật độ cao hơn | Một giao diện MPO mang 8 đến 24 sợi, cắt giảm số lượng bộ ghép nối và bộ điều hợp trong giá đỡ |
| Quản lý sạch hơn | Ít điểm kết nối hơn có nghĩa là ít tắc nghẽn hơn và luồng không khí tốt hơn |
| Cài đặt nhanh hơn | -Các đường trục và băng cassette đã kết thúc trước bỏ qua-việc đánh bóng và nối tại chỗ |
| Nâng cấp dễ dàng hơn | Sau này, đường trục MPO theo kế hoạch có thể trở lại-nơi chứa băng cassette, đột phá hoặc quang học song song trực tiếp |
| Tốc độ cao-đã sẵn sàng | Phù hợp riêng cho các bộ thu phát song song 40G, 100G và 400G |
Cách chọn Bộ điều hợp MPO: Khung 6 bước?
Thay vì chọn theo hình dạng, hãy tìm theo kênh theo thứ tự:
- Xác nhận loại liên kết.Đây có phải là liên kết MPO-trực tiếp đến-MPO hay băng cassette cấp nguồn MPO đường trục thoát ra LC?
- Xác nhận giao diện thu phát.Lưu ý số lượng sợi và đầu nối, ví dụ: 100G-SR4 ở 8 sợi hoặc 400G-SR8 ở 16 sợi và thường là APC.
- Xác nhận số lượng sợi thân cây.MPO-8, 12, 16 hoặc 24; bộ chuyển đổi phải phù hợp với nó.
- Xác nhận băng cassette so với trực tiếp.Cassette thiết lập ánh xạ phân cực cho bạn. Một liên kết trực tiếp đẩy cực tính lên đường trục và dây vá, do đó bạn phải tự chịu trách nhiệm.
- Xác nhận hướng chính và vỏ.Phím-lên phím-xuống hoặc phím-lên phím-cho phương pháp của bạn và có mặt bích hoặc không có mặt bích cho bảng điều khiển của bạn.
- Xác nhận ngân sách tổn thất và độ sạch sẽ.Chọn mức độ chèn-mất mà ngân sách liên kết của bạn cần và lên kế hoạch kiểm tra cũng như làm sạch trước khi kết hợp.
Nếu các bước từ 1 đến 5 khiến bạn có nhiều hơn một số lượng hàng còn trong kho thì bộ chuyển đổi nhiều định dạng-có thể đơn giản hóa kệ nhưng chỉ sau khi các bước đó đã thực sự được giải quyết.
Ví dụ: Chọn bộ điều hợp cho Bảng vá lỗi trung tâm dữ liệu
Giả sử bạn đang hạ cánh một đường trục OM4 MPO 24-sợi trên bảng điều khiển 1U và chia nó thành song công LC cho các bộ chuyển mạch SR4 100G-. Các đầu nối trung kế là cái và đầu nối MPO cassette là nam, do đó, bộ chuyển đổi MPO tiêu chuẩn kết hợp chúng mà không có xung đột về giới tính. Bạn đã tiêu chuẩn hóa Phương pháp B, do đó, băng cassette và đường trục là Loại B và các đầu nối đáp ứng được khóa-đến phím{10}}; bộ điều hợp chỉ cần hỗ trợ hướng đó và định dạng số lượng sợi quang mà băng cassette sử dụng. Bạn chọn bộ chuyển đổi không mặt bích vì bảng điều khiển có thiết kế dày đặc,{14}}vỏ bọc nước vì sợi quang là OM4 và cấp độ tổn thất thấp vì kênh đã chi ngân sách cho hai băng cassette. Trước khi vá, bạn kiểm tra từng ống sắt. Điều này không có gì lạ cả, nhưng hãy bỏ qua việc kiểm tra cực tính và toàn bộ bảng điều khiển sẽ lặng lẽ chuyển sang truyền phát.
Danh sách kiểm tra thông số bộ điều hợp MPO cho RFQ
Khi bạn gửi yêu cầu báo giá, hãy cung cấp cho nhà cung cấp những chi tiết sau để bộ phận phù hợp được giao ngay lần đầu tiên:
- Số lượng sợi: 8F, 12F, 16F hoặc 24F
- Loại sợi: singlemode (OS2) hoặc multimode (OM3, OM4, OM5)
- Loại phân cực: A, B hoặc C
- Hướng phím: phím-lên phím-xuống hoặc phím-lên phím-lên
- Giới tính kết nối được sử dụng trong liên kết
- Nhà ở: có mặt bích hoặc không có mặt bích
- Màu sắc và chất liệu vỏ
- Phạm vi nhiệt độ hoạt động
- Mục tiêu ngân sách chèn-mất cấp độ hoặc liên kết-
- Nắp chống bụi và khả năng tương thích của tấm tiếp hợp hoặc phần cắt bảng điều khiển
- Tuân thủ như RoHS, cộng với báo cáo thử nghiệm
Sơ đồ cáp ngắn cùng với danh sách này sẽ loại bỏ hầu hết các hoạt động qua lại.
Kiểm tra và làm sạch trước khi giao phối
Vòng đệm MPO gói nhiều mặt cuối vào một bề mặt, do đó, một đốm nhỏ có thể phá hủy nhiều kênh. Trên các ống nối sợi 16 và 24, sự thay đổi chiều cao giữa các sợi khiến cho việc làm sạch đồng đều khó hơn, đó là lý do tại sao quy tắc là kiểm tra, làm sạch và sau đó kiểm tra lại. Sự ô nhiễm biểu hiện dưới dạng suy hao chèn cao hơn, độ phản xạ cao hơn và các liên kết không liên tục được theo dõi chậm trong một bảng điều khiển dày đặc. Sử dụng các công cụ kiểm tra và làm sạch MPO thích hợp và theo dõi âm thanhkết thúc-thực hành kiểm tra khuôn mặttrước mỗi người bạn đời. Ghi chú của chúng tôi về
xử lý jumper MPObao gồm việc chăm sóc hàng ngày-đến-ban ngày để giữ cho khuôn mặt luôn sạch sẽ ngay từ đầu.
Những sai lầm thường gặp và chi phí của chúng
- Bỏ qua sự phân cực.Các bộ phận phù hợp, nhưng truyền đất trên truyền. Liên kết tối và bạn mất thời gian để tìm kiếm một kết nối có vẻ chính xác về mặt vật lý.
- Coi MPO và MTP là giống nhau về chất lượng.Cả hai đều giao phối, nhưng mất mát và độ bền khác nhau. Giả sử sự ngang bằng có thể âm thầm thổi bay ngân sách liên kết eo hẹp.
- Mua chỉ về màu sắc.Aqua không xác nhận cấp độ, độ phân cực hoặc độ bóng. Bảng dữ liệu có.
- Lãng quên giới tínhHai đầu nối được ghim hoặc hai đầu nối không được ghim sẽ không thẳng hàng và việc buộc chặt chúng có thể làm xước các mặt cuối.
- Không có kế hoạch nâng cấp.Bộ chuyển đổi và đường trục chỉ được chọn cho ngày hôm nay có thể không-hoàn toàn trở về 400G hoặc 800G sau này.
Câu hỏi thường gặp về bộ điều hợp MPO
Câu hỏi: Bộ chuyển đổi MPO thực sự có tác dụng gì?
Trả lời: Nó ghép nối hai đầu nối MPO và giữ chúng thẳng hàng để toàn bộ hàng sợi kết hợp cùng một lúc thông qua một giao diện nhỏ gọn.
Q: Bộ chuyển đổi có giống với đầu nối không?
Đáp: Không. Đầu nối được gắn vào cáp và bộ chuyển đổi là bộ phận ghép nối trong bảng điều khiển cho phép hai đầu nối kết nối với nhau.
Hỏi: Tôi nên sử dụng Loại A hay Loại B?
A: Nó phụ thuộc vào toàn bộ kênh. Loại B phổ biến cho quang học song song trực tiếp vì các dây nối giống nhau hoạt động ở cả hai đầu. Loại A phổ biến trong hệ thống cáp có cấu trúc dựa trên băng cassette. Hãy quyết định một lần và giữ nó nhất quán từ đầu đến cuối.
Câu hỏi: Một bộ chuyển đổi có thể phục vụ cả MPO-12 và MPO-24 không?
Đáp: Không. Chiều rộng và khóa của vòng sắt khác nhau, do đó việc mở bộ chuyển đổi sẽ được tính-cụ thể. Một số bộ điều hợp được cung cấp ở nhiều phiên bản khác nhau, nhưng mỗi phiên bản vẫn khớp với một định dạng.
Hỏi: Làm cách nào để đọc phím-lên hoặc xuống-từ thông số kỹ thuật hoặc ảnh?
Đáp: Tìm tab phím trên thân đầu nối. Việc hai đầu nối ghép đôi gặp nhau-đến-xuống hay lên-lên- sẽ cho bạn biết ánh xạ thẳng và đảo ngược, điều này liên quan trực tiếp đến loại cực.
Câu hỏi: Bộ điều hợp singlemode và multimode có màu sắc khác nhau không?
Đáp: Không. Loại sợi ảnh hưởng đến độ bóng, cấp độ và dung sai, không chỉ màu sắc. Xác nhận thông số kỹ thuật đầy đủ.
Câu hỏi: Tôi cần bộ chuyển đổi MPO nào cho 400G hoặc 800G?
Đáp: Các hệ thống quang học song song đó sử dụng MPO-16 16 sợi, thường xuyên sử dụng với APC. Ghép bộ chuyển đổi với số lượng và khóa đó.
Hỏi: Làm sao để biết bộ chuyển đổi của nhà cung cấp có tốt không?
Đáp: Yêu cầu loại sợi, cực tính, giới tính, vỏ bọc, cấp độ suy hao-lắp vào và báo cáo thử nghiệm, sau đó kiểm tra xem nó có phù hợp và đáp ứng ngân sách liên kết của bạn hay không.
Hỏi: Tôi nên đặt hàng gì cùng với bộ chuyển đổi?
Đáp: Thông thường, các cáp nối và cáp nối, băng cassette, tấm hoặc bảng chuyển đổi và nắp chống bụi, tất cả đều khớp với cùng một cực và sơ đồ khóa.
Phần kết luận
Bộ chuyển đổi MPO là một bộ phận nhỏ có nhiệm vụ quá lớn: giữ thẳng hàng hai đầu nối nhiều sợi quang để liên kết hoạt động ngay lần đầu tiên. Nhận số lượng sợi, độ phân cực, giới tính, loại sợi và vỏ bọc phù hợp, đồng thời xác nhận chúng dựa trên các tiêu chuẩn về giao diện và độ phân cực thay vì mua dựa trên hình thức bên ngoài. Nếu bạn đang xác định phạm vi dự án MPO/MTP, hãy gửi trước cho nhà cung cấp của bạn số lượng sợi, loại cực, hướng phím, kiểu vỏ và sơ đồ cáp. Đó là con đường nhanh nhất sang bên phảiBộ chuyển đổi MPOvà các cụm cáp phù hợp cho mạng của bạn.
