Cách nối các bím tóc sợi trong bảng vá lỗi: Quy trình, tiêu chí vượt qua và giới hạn chấp nhận

Hầu hết những gì tiếp cận bàn ứng dụng của chúng tôi không phải là vấn đề nối nối. Vấn đề về mua sắm hoặc lập kế hoạch chỉ lộ rõ ​​khi đội kỹ thuật đứng ở máy hàn với dây cáp đã được mở sẵn. Ba lần kiểm tra mất mười phút và loại bỏ gần như tất cả chúng.

Ba chế độ lỗi giải thích cho hầu hết các khiếu nại và trả lại bím tóc mà chúng tôi xử lý và cả ba chế độ đều được quyết định trước khi bất kỳ ai mở cáp: một bảng điều khiển được đặt hàng dưới dạng khung-đầu cuối trực tiếp khi thiết kế giả định các khay nối, một bộ bím tóc nhiều chế độ được đặt hàng dựa trên một-một cốp chế độ duy nhất vì đơn hàng tham chiếu đến màu vỏ thay vì bản in cáp và các chân 0,9 mm được thay thế bằng các chân 2,0 mm tùy theo giá cả cho đến khi khay không còn đóng mà không bị kẹp. Không ai trong số ba có thể sửa được bằng máy hàn tốt hơn.

Lựa chọn bảng điều khiển nói riêng là quyết định mua hàng được thực hiện vài tuần trước khi bất kỳ ai mở cáp, đó là lý do tại saochọn một bảng vá lỗi sẵn sàng ghép nối hoặc ODFthuộc về kế hoạch mối nối. Khả năng tương thích của chế độ là cùng một loại quyết định:sự khác biệt giữa cấu trúc bím tóc-chế độ đơn và chế độ đa chế độđược đặt ở giai đoạn đặt hàng, không phải ở khay.

Trường hợp chấm dứt bím tóc là một lập luận mang tính chế tạo, không phải là một lập luận thuận tiện. Hình học mặt cuối{1}}đầu Ferrule, nghĩa là bán kính cong, độ lệch đỉnh và chiều cao sợi, được thiết lập trên thiết bị đánh bóng chạy hàng chục đầu nối cùng lúc dưới áp suất được kiểm soát và trình tự màng.

Những gì chúng tôi có thể nêu chính xác là thông số kỹ thuật và quy trình đằng sau nó. Mọi cụm lắp ráp đã kết thúc trên dây chuyền của chúng tôi đều vượt qua quá trình kiểm tra-bề mặt cuối, đo tổn thất chèn, đo tổn thất phản hồi, xác minh tính liên tục, phân cực và xác nhận trình tự-màu sắc trước khi đóng gói. Giới hạn thông số kỹ thuật của chế độ-đơn là Nhỏ hơn hoặc bằng suy hao chèn 0,2 dB và Suy hao phản hồi lớn hơn hoặc bằng 50 dB đối với UPC, Nhỏ hơn hoặc bằng 0,3 dB và Lớn hơn hoặc bằng 60 dB đối với APC. Đó là những mức trần được ghi vào thông số kỹ thuật của sản phẩm chứ không phải là mức trung bình được công bố trên thị trường. Phân phối đo được nằm trong bản ghi lô gửi theo đơn đặt hàng và chúng tôi sẽ gửi báo cáo lô ẩn danh với bước sóng thử nghiệm và loại thiết bị theo yêu cầu, vì phân phối mà bạn có thể kiểm tra có giá trị cao hơn con số được trích dẫn trong đoạn blog.

Một trường-trình kết nối được đánh bóng có thể đạt tới những con số đó. Điều nó không thể làm là tiếp cận họ một cách nhất quán, hết đầu nối này đến đầu nối khác, trên sân thượng vào tháng 7 với một quả bóng đánh bóng bằng tay và không có giao thoa kế. Sự nhất quán đó là toàn bộ lý do khiến sợi đuôi lợn-được kết thúc tại nhà máy được nối với thân cây sẽ trực tiếp kết thúc thân cây. Nền trênbím tóc sợi được sử dụng để làm gì trên các bản dựng FTTH, ODF và trung tâm dữ liệubao phủ phía thành phần. Bài viết này vẫn tiếp tục về thủ tục.

Một khi năng lực cơ bản đã được thiết lập, điều kiện tiêu hao sẽ trở thành nguồn sai lệch có thể lặp lại trong kết quả mối nối. Tín hiệu có thể quan sát được không phải là một khớp xấu. Đó là một xu hướng: lượng hao hụt ước tính tăng dần qua nửa sau của khay, hoặc được báo cáo là góc phân cắt giảm dần trên ba khớp nối liên tiếp. Khi bạn nhìn thấy một trong hai điều đó, hãy dừng lại và kiểm tra vị trí lưỡi dao cũng như số lượng vòng cung trước khi bạn thay đổi bất kỳ điều gì về kỹ thuật của mình.

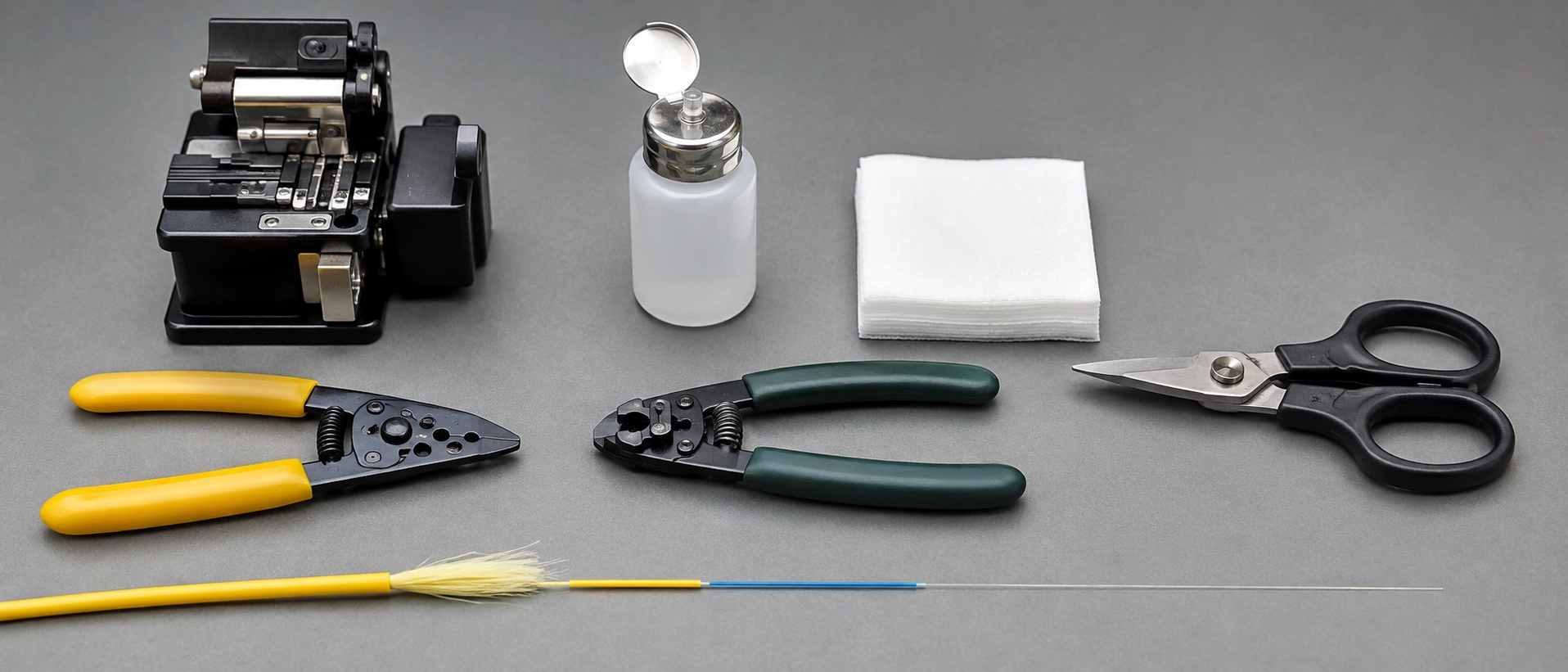

Bảng bên dưới liệt kê những gì băng ghế dự bị cần và hữu ích hơn là khi mỗi mục không còn đáng tin cậy nữa thì quyền hạn mà mỗi nhân vật thực sự dựa vào.

Một chi tiết cần được nêu rõ vì đội ngũ sẽ tốn cả giờ nếu họ làm sai:-ống co nhiệt đi vào sợitrướcsợi đi vào máy hàn. Không có sự phục hồi từ việc ghi nhớ sau đó.

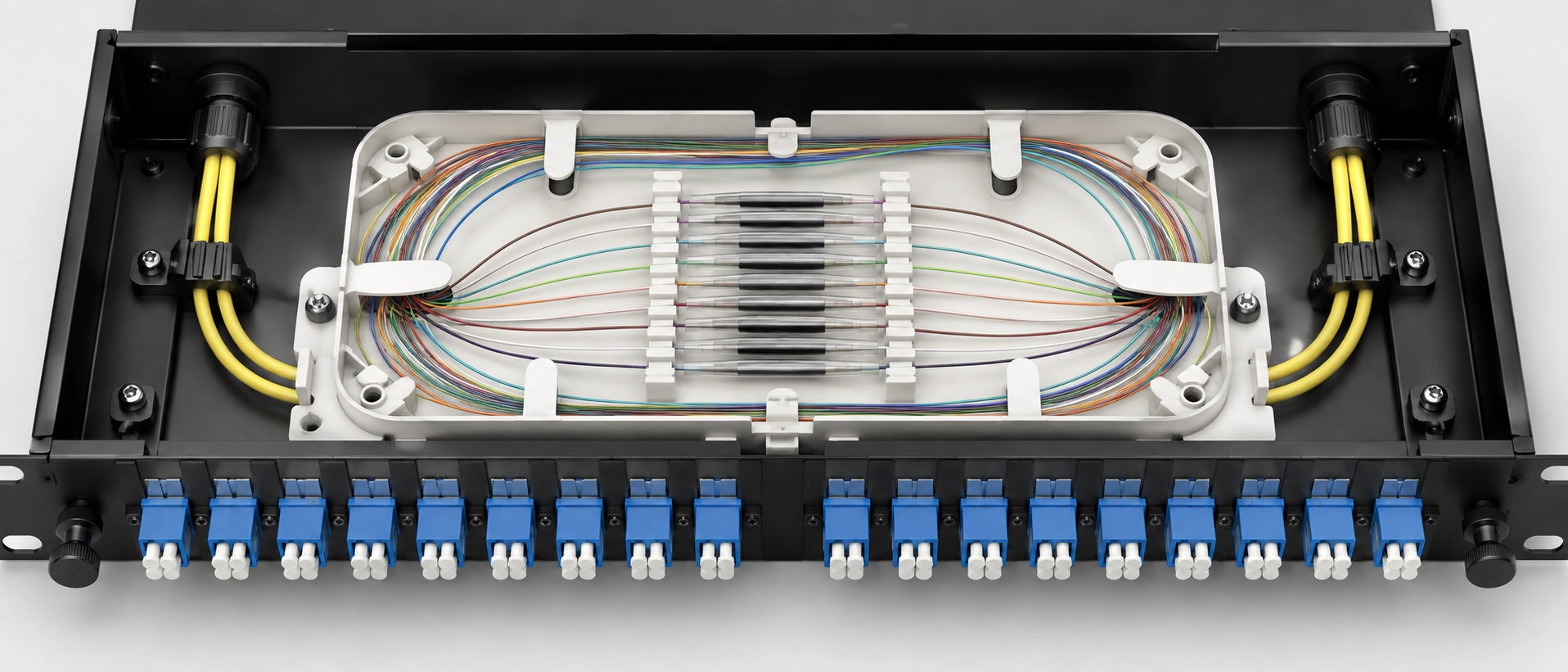

Đây là trình tự làm việc được sử dụng khi chúng tôi kết hợp-nối các bím tóc sợi trong quá trình dùng thử với khách hàng và đánh giá mẫu trong phòng thí nghiệm ứng dụng của chúng tôi, trên thân ống lỏng 12-sợi và 24{10}}sợi vào các hộp đựng khay 1U và 2U có ống bảo vệ 40 mm và 60 mm. Mỗi bước mang một tiêu chí vượt qua và một yếu tố kích hoạt làm lại, bởi vì một trình tự không có điểm đánh giá chỉ là một mô tả. Thứ tự tương tự áp dụng cho quy trình nối đuôi lợn một chế độ cho các hộp đầu cuối FTTH, trong đó chỉ có số lượng khay và số lượng sợi thay đổi.

Một đường, chỗ phồng hoặc bong bóng nhìn thấy được có nghĩa là-tách lại chứ không-làm nóng lại.

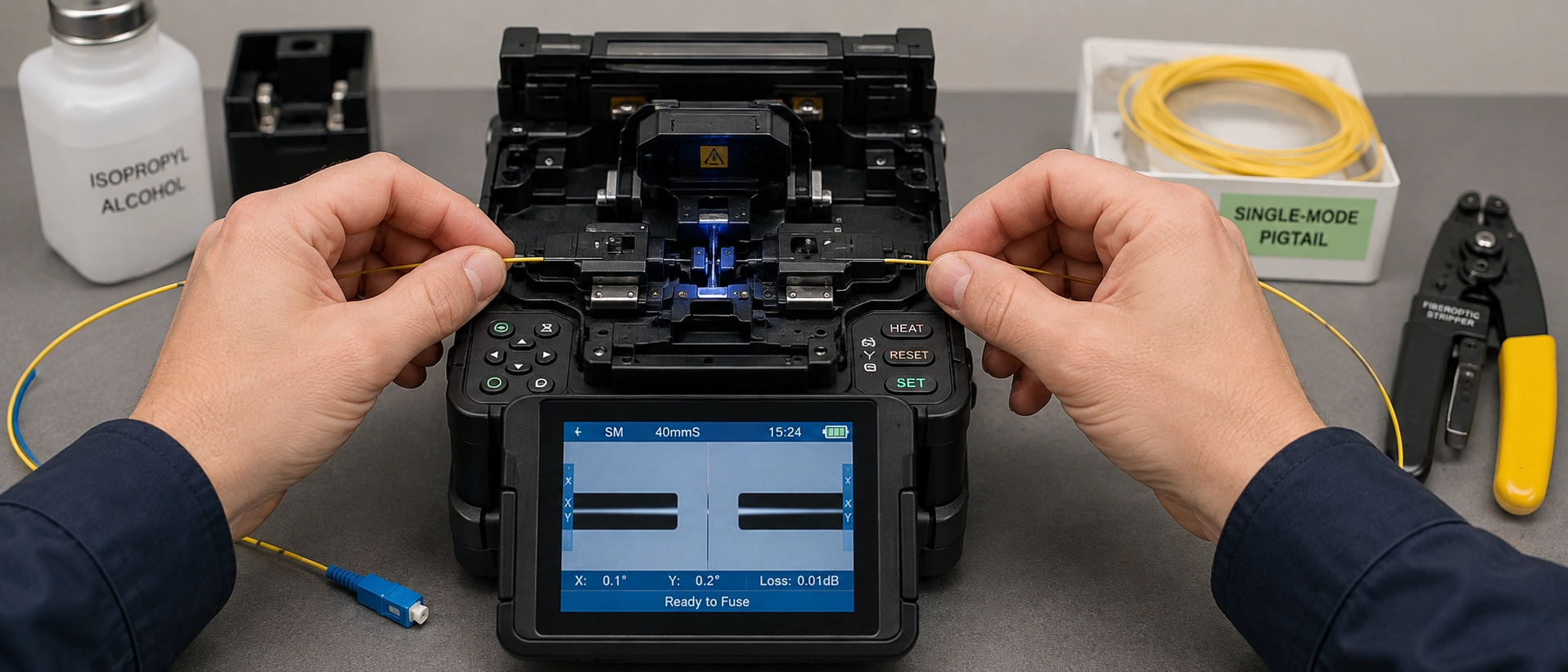

Hai điểm phán xét bên trong trình tự đó đáng được nhấn mạnh. Ước tính của máy ghép ở bước 8 là ước tính được tạo ra bằng phân tích hình ảnh, không phải phép đo. Thật tuyệt vời khi quyết định có nên làm lại mối nối ngay tại chỗ hay không và đó không phải là bằng chứng chấp nhận. Và bước 10 được sắp xếp một cách có chủ ý để việc dán nhãn diễn ra trước quá trình thử nghiệm vì các báo cáo thử nghiệm không thể truy tìm được cổng sẽ được -làm việc lại một cách ngụy trang.

Trình tự màu sắc của đuôi lợn và nhận được sự phân cực ngay lần đầu tiên

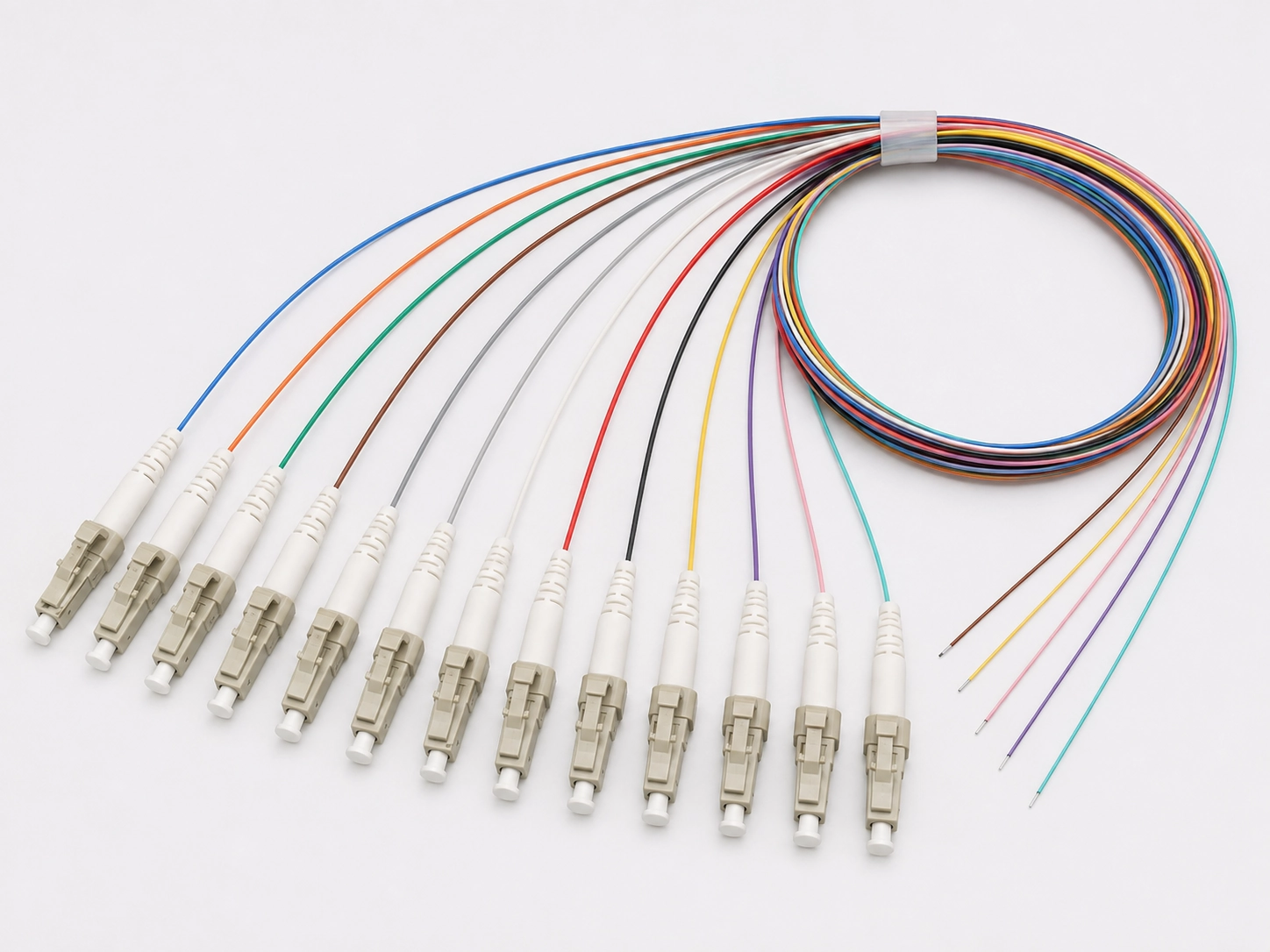

Nhận dạng màu sắc là cơ chế ngăn ngừa lỗi-rẻ nhất trong quy trình và chỉ hoạt động khi bộ bím tóc tuân theo quy ước tương tự như thân cây. Trình tự mười hai{2}}vị trí được chỉ định trong ANSI/TIA-598-D chạy màu xanh lam, cam, xanh lục, nâu, đá phiến, trắng, đỏ, đen, vàng, tím, hồng, xanh nước biển, với các cáp trên 12 sợi lặp lại trình tự trên mỗi ống đệm và thêm dấu vết.



Bất kỳ ai đang tìm cách cài đặt bím tóc 12 sợi trong bảng vá lỗi nên coi bộ màu như một mục thông số kỹ thuật thay vì sự tiện lợi trên hiện trường. Hai cảnh báo được áp dụng. Các quy ước IEC và TIA không thống nhất ở mọi vị trí, do đó, một kết cấu kết hợp cáp từ quy ước này với các đuôi từ quy ước khác cần có bản đồ được ghi lại trước khi nối thay vì được phát hiện trong quá trình thử nghiệm. Và quy ước đến là quy ước được đặt tên cho đơn đặt hàng. Chúng tôi cung cấpBộ tết tóc 12 màutheo một trong hai trình tự, có nghĩa là quyết định được đưa ra tại RFQ chứ không phải tại khay.

Sử dụng 0,1 dB mỗi khớp làm mục tiêu hoạt động khi bạn nối các bím tóc bằng sợi và mong đợi một bộ ghép căn chỉnh-lõi hiện đại trên kính-chế độ đơn sạch sẽ nằm ngay bên dưới nó. Tuy nhiên, việc chấp nhận hợp đồng phải tuân theo đặc điểm kỹ thuật của dự án và phiên bản mà nó đặt tên, chứ không phải đoạn này. Ba ngưỡng được lưu hành, chúng đến từ các tài liệu có thẩm quyền rất khác nhau và hồ sơ dự án sẽ quyết định ngưỡng nào được áp dụng.

Quy tắc thực tế sau đây: đặc điểm kỹ thuật của dự án xếp hạng cao hơn mọi con số chung trong bảng này, bao gồm cả của chúng tôi. Khi cả hai xung đột, thông số kỹ thuật sẽ thắng và cuộc tranh luận kết thúc.

Sự chênh lệch giữa 0,3 dB và 0,05 dB là nơi xảy ra tranh chấp chấp nhận và lý do là số học. Một liên kết PON có tỷ lệ phân chia cao sẽ có ít biên độ còn lại sau khi mất bộ chia, các cặp đầu nối và suy giảm tuyến đường, do đó, mỗi lần hạ cánh chung ở mức 0,15 dB thay vì 0,05 dB sẽ là ngân sách chi tiêu mà một nút trong tương lai sẽ cần. Trên đường chạy mạng LAN thương mại dài 90 mét, khớp nối tương tự là không liên quan.

Thêm một phép tính nữa, được trình bày cẩn thận. Trong ngân sách-trường hợp xấu nhất được tính theo giá trị tối đa cho phép của tiêu chuẩn, cặp đầu nối ghép đôi ở mức 0,75 dB tiêu thụ nhiều hơn gấp đôi so với mức tiêu thụ của một mối nối ở mức 0,3 dB, do đó, giao diện đầu nối chứ không phải khớp nối hợp nhất là chi tiết đơn hàng lớn hơn. Các thành phần thực tế thường hoạt động tốt hơn nhiều so với cả hai loại trần, đó chính xác là lý do tại sao đầu nối của mỗi sợi bím tóc mà chúng tôi vận chuyển đều được đo thay vì giả định.

Hai bậc kiểm tra tồn tại khi bạn chứng nhận mối nối sợi đuôi lợn và chúng không thể thay thế cho nhau. Cấp 1 là chứng nhận suy hao chèn với bộ kiểm tra suy hao quang học và đó là chứng nhận liên kết. Cấp 2 là đặc tính OTDR và ​​​​nó mang tính chẩn đoán. Dấu vết hiển thị mỗi mối nối dưới 0,05 dB là bằng chứng hữu ích và nó không thay thế cho kết quả Cấp 1.

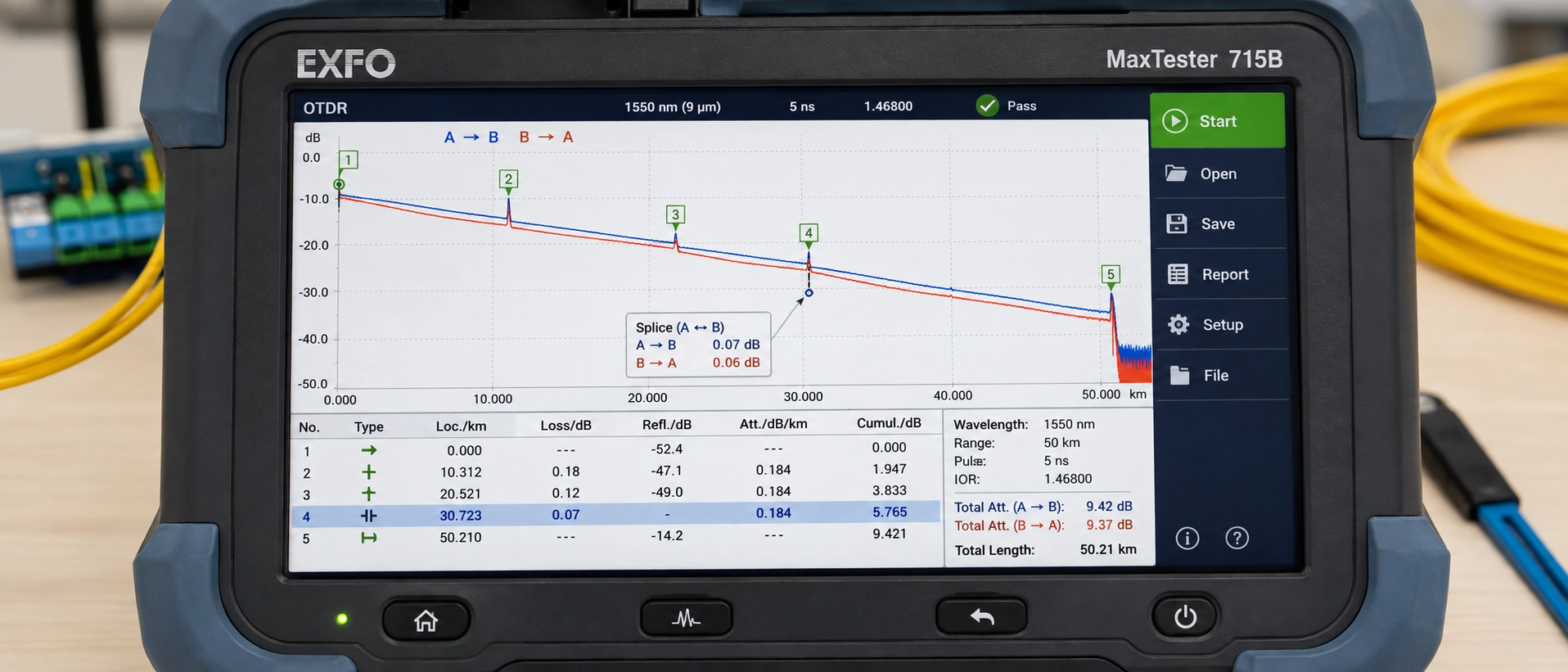

Quy tắc thứ hai bắt được nhiều thuyền hơn quy tắc đầu tiên. Suy hao mối nối OTDR phải được đo từ cả hai hướng và tính trung bình. Đây là phương pháp đo mà quy trình được xây dựng dựa trên đó và các kết quả-một hướng trên một liên kết chứa sợi khác nhau không chỉ đơn thuần là không chính xác mà còn sai theo một hướng có thể dự đoán được (Corning). Điều này đưa chúng ta đến bài đọc khiến các kỹ thuật viên giỏi làm lại các mối nối tốt.

OTDR không đo độ suy hao mối nối trên mối nối dạng đuôi lợn bằng sợi. Nó đo mức độ tán xạ ngược ở hai phía của sự kiện và suy ra tổn thất từ ​​bước này. Khi hai sợi có đường kính trường chế độ khác nhau, hệ số tán xạ ngược của chúng khác nhau và bước suy ra bị ảnh hưởng bởi sự khác biệt đó.

Được đo từ phía-MFD lớn hơn về phía nhỏ hơn, thiết bị báo cáo mức tăng rõ ràng, nghĩa là công suất không thể tồn tại. Đo theo cách khác, nó báo cáo một khoản lỗ tăng cao. Lấy trung bình hai hướng sẽ loại bỏ hiện vật và để lại hình thật.

So sánh cấp độ danh mục-không phải là bằng chứng đầy đủ về sự khác biệt của trường chế độ và đây là lúc hầu hết các giải thích về trường đều sai. ITU-T yêu cầu MFD danh nghĩa và dung sai phải được khai báo ở bước sóng 1310 nm trong phạm vi cho phép và các phạm vi được phép đối với các danh mục không nhạy cảm-chế độ đơn tiêu chuẩn và-không nhạy cảm uốn cong trùng lặp (ITU-T G.652). Sự chồng chéo không phải là lý thuyết: SMF-28 Ultra của Corning tuyên bố là 9,2 ± 0,4 μm ở 1310 nm trong khi vẫn hoàn toàn tuân thủ G.652.DVàvượt quá yêu cầu uốn cong G.657.A1, vì vậy "sợi G.657" không cho bạn biết gì về trường chế độ mà bạn đang nối vào. Các thiết kế không nhạy cảm với đường cong khác, đặc biệt là ở loại B, có vị trí thấp hơn.

Vì vậy, quy tắc làm việc là không "mong đợi mức tăng bất cứ khi nào G.657 gặp G.652". Đó là: đọc MFD danh nghĩa đã khai báo trên cả hai bảng dữ liệu, cáp trung kế và cáp đuôi lợn, đồng thời dự đoán sự bất đối xứng về hướng khi hai giá trị được khai báo đó khác nhau một cách có ý nghĩa. Tên danh mục sẽ đánh lừa bạn, bảng dữ liệu thì không. Đây là lý do tại sao chúng tôi in loại sợi, G.652D, G.657A1 hoặc G.657A2, trên thông số kỹ thuật đuôi lợn và tại sao yêu cầu nhà cung cấp về MFD đã khai báo là một câu hỏi hợp lý chứ không phải là một câu hỏi mang tính mô phạm.

Sử dụng mối nối-trên các đầu nối thay vì bím tóc sợi khi vị trí khay, chứ không phải tổn thất quang học hoặc chi phí đơn vị, là hạn chế ràng buộc. Mối nối-trên các đầu nối không cần ống bảo vệ bên ngoài hoặc vị trí giá đỡ để cất giữ (Mạng Fluke) và trong vỏ 1U có khay đã có đầy đủ các khớp nối, điều đó mang tính quyết định.

Ranh giới diễn ra theo hướng ngược lại với bốn điều kiện: không gian bảng điều khiển đủ, chi phí cho mỗi đầu cuối quan trọng ở khối lượng, giao diện đầu nối có thể cần thay đổi sau này trong vòng đời của nhà máy hoặc bạn muốn đầu nối là một sản phẩm đã được-thử nghiệm tại nhà máy với các số liệu tổn thất được ghi lại thay vì một sản phẩm-được sản xuất tại hiện trường.

Ba tình huống triển khai quyết định mối nối sợi và mối nối-trên đầu nối trong bảng vá lỗi cụ thể. Trong tủ FTTH hoặc hộp thiết bị đầu cuối, bím tóc là tuyến ưa thích khi hộp vận chuyển có khay tích hợp, số lượng giá đỡ bao gồm số lượng sợi với ít nhất một vị trí dự phòng, chiều dài ống bọc mà bạn mua chỗ ngồi thực sự trong ngăn chứa đó và thiết kế yêu cầu một đầu nối-đầu cuối tại nhà máy tại cổng. Thay đổi bất kỳ điều nào trong số đó và-chạy lại phép so sánh. Trong ODF của sóng mang tại lối vào trung tâm dữ liệu, hệ thống đầu vào thường được ghép vào các bảng được tải với-các đuôi kết cuối của nhà máy và kiến ​​trúc giả định rằng các khay tồn tại, vì vậy, bất kỳ ai hỏi cách nối các bím tóc sợi trong ODF đều đang làm việc bên trong một thiết kế đã trả lời câu hỏi này. Trong IDF doanh nghiệp nén trong đó bảng 1U đã được chỉ định cho 48 sợi, phép tính số học thường không kết thúc và lựa chọn thực sự là giữa lớp vỏ sâu hơn và mối nối{10}}trên các đầu nối. Sự đánh đổi{12}}đó cũng chính là sự đánh đổi đằng sauso sánh bảng vá lỗi với ODFở giai đoạn thiết kế.

Việc phép tính số học có kết thúc trong trường hợp cụ thể của bạn hay không phụ thuộc vào ba biến số mà không bài viết chung nào có thể cung cấp: dung lượng ngăn chứa khay của bạn, chiều dài của ống bọc bảo vệ bạn đang sử dụng và đường dẫn từ ngăn chứa đến bộ chuyển đổi. Gửi cho chúng tôi mô hình bảng điều khiển, số lượng khay và số lượng sợi, chúng tôi sẽ tính toán các số liệu độ chùng và chiều dài dựa trên ba số đó và gửi lại trình tự sợi và chiều dài bím tóc được đề xuất cho vỏ đó, cùng với bảng tính đo lường mà chúng tôi đã sử dụng để đạt được điều đó.

Tám dòng thông số kỹ thuật xác định cách hoạt động của một sợi bím tóc trên băng ghế và mỗi dòng trong số chúng sẽ xuất hiện sau đó dưới dạng tốc độ hoặc quá trình làm lại trên khay.

Hai dòng tài liệu thuộc cùng một đơn đặt hàng: hồ sơ kiểm tra theo-đợt hoặc theo-đơn vị bao gồm tổn thất khi chèn và tổn thất trả lại cũng như giấy chứng nhận tuân thủ. Cả hai đều là sản phẩm tiêu chuẩn từ phía chúng tôi chứ không phải là ngoại lệ, điều này khiến cuộc trò chuyện chấp nhận trở nên ngắn gọn khi kết quả OTDR của chính khách hàng đang được xem xét.

Nếu bạn muốn xem tài liệu đó thực sự trông như thế nào trước khi cam kết với nhà cung cấp, hãy yêu cầu chúng tôi cung cấpbím tóc sợi quang tùy chỉnhbảng thông số kỹ thuật cùng với báo cáo thử nghiệm IL và RL mẫu từ một lô có thể so sánh được. Đó là cách nhanh hơn để đánh giá nhà sản xuất so với bất kỳ tuyên bố nào trên bảng dữ liệu, kể cả những tuyên bố trong bài viết này.
