Khi mối nối có vẻ ổn nhưng vẫn bị lỗi ở hạ lưu
Đó là mô hình mà chúng ta thường thấy trong giấy tờ nghiệm thu: một liên kết đo được 71,794 dB/km ở bước sóng 1310nm, nằm ngoài ngưỡng vượt qua, mặc dù các sự kiện nối riêng lẻ dọc theo tuyến đường trông không có gì đáng chú ý trên giấy tờ. Suy hao mối nối đơn tồi tệ nhất được ghi nhận là 0,342dB, không đến mức thảm khốc. Dù sao thì liên kết cũng không thành công vì việc chấp nhận không được quyết định từng mối nối. Điều này được quyết định bởi ngân sách cuối cùng-đến{7}}cuối cùng trông như thế nào sau khi mọi sự kiện được cộng dồn và đó không phải là một số dấu vết OTDR riêng.
Đây chính xác là lúc việc kiểm tra bím tóc sợi sau khi nối thường bị hỏng: các nhóm kiểm tra xem từng khớp nối có vẻ sạch sẽ theo ước tính của máy hàn hay không, bỏ qua phép đo tổn thất chèn chính thức và cho rằng liên kết đã sẵn sàng. Câu hỏi chính xác này xuất hiện thường xuyên trong lĩnh vực này và cần phải nói rõ ràng: thường không phải chất lượng mối nối không đạt mà là do thiếu phép đo mà lẽ ra đã phát hiện ra tổn thất tích lũy trước khi khách hàng phát hiện ra

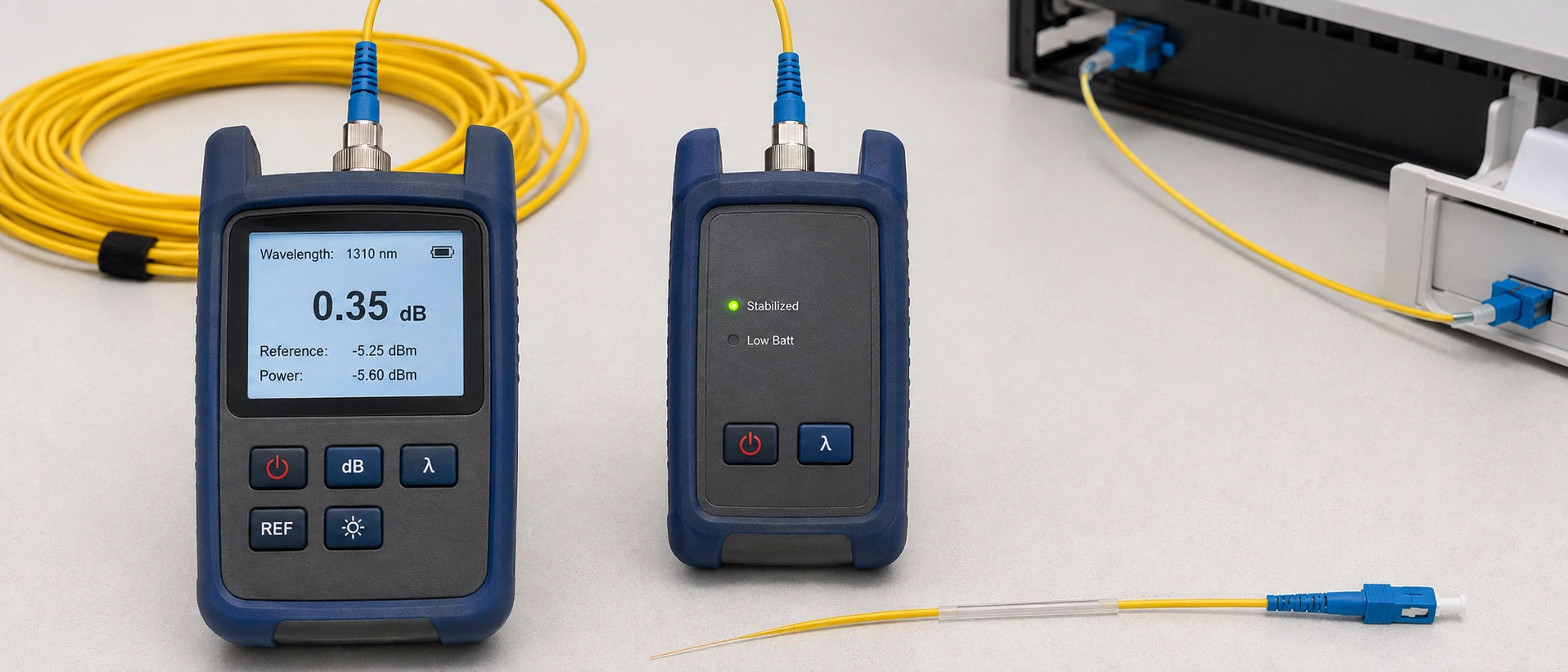

OLTS và OTDR thực sự đo lường điều gì
Hai công cụ này thường xuyên bị gộp lại với nhau và đó là nguyên nhân gây ra hầu hết sự nhầm lẫn trong lĩnh vực này. Bộ kiểm tra tổn thất quang học (OLTS) đưa ánh sáng từ nguồn tham chiếu vào một đầu và đọc nó bằng đồng hồ đo công suất ở đầu kia, cung cấp cho bạn một số suy hao chèn từ đầu này đến đầu kia cho toàn bộ liên kết. OTDR thực hiện điều gì đó khác biệt: nó gửi một xung xuống sợi quang và đọc ánh sáng tán xạ ngược, xây dựng một dấu vết cho bạn biết vị trí của từng sự kiện (mối nối, đầu nối, uốn cong, đứt) dọc theo chiều dài và khoảng tổn thất mà mỗi sự kiện góp phần.
Sự khác biệt đó xác định mỗi công cụ thực sự tốt cho mục đích gì. OLTS cho bạn biết liệu toàn bộ liên kết đã hoàn thành có đáp ứng được ngân sách tổn thất hay không. Đó là phép đo đạt/không đạt. OTDR cho bạn biết vấn đề ở đâu và loại sự kiện nào đã gây ra vấn đề đó. Đó là bản đồ chẩn đoán, không phải kết quả chứng nhận. Cả hai điều này gây nhầm lẫn là lý do tại sao một số kỹ thuật viên coi dấu vết OTDR-có vẻ rõ ràng là bằng chứng cho việc kiểm tra mối nối đuôi lợn đã hoàn tất, khi thân tiêu chuẩn vẽ một đường sắc nét hơn nhiều (Hiệp hội sợi quang).
Đối với những độc giả muốn tìm hiểu những kiến thức cơ bản về kiểm tra bím tóc rộng hơn thay vì quy trình-cụ thể nối, hướng dẫn chung của chúng tôi để kiểm tra bím tóc sợi quang bao gồm việc kiểm tra trực quan và kiểm tra suy hao trả về ở mức độ sâu hơn bài viết này.
TIA-568.3-D và tại sao Cấp 1 là không thể thương lượng
TIA-568.3-D chia thử nghiệm sợi thành hai tầng và việc phân chia này không mang tính thẩm mỹ. Cấp 1 là thử nghiệm tổn thất chèn OLTS và đây là yêu cầu chứng nhận bắt buộc đối với mọi liên kết. Cấp 2 là thử nghiệm OTDR và được phân loại là tùy chọn: được khuyến nghị cho tài liệu và khắc phục sự cố, nhưng không được chấp nhận làm bằng chứng cho thấy liên kết được chứng nhận.
Đó là điểm đáng ghi nhớ: dấu vết OTDR, dù rõ ràng đến đâu, cũng không đáp ứng được thử nghiệm chấp nhận theo tiêu chuẩn. Một số thông số kỹ thuật của dự án vẫn được viết như vậy, đặc biệt là khi triển khai PON trong đó một số nhà cung cấp chấp nhận kết quả OTDR hai chiều là bằng chứng đầy đủ, nhưng đó là một ngoại lệ trong phạm vi chứ không phải quy tắc chung. Ngoài PON, đừng tin vào điều đó: hầu hết các kỹ sư giám sát và khách hàng sẽ không chỉ ký vào chứng nhận OTDR{2}}, bất kể trang tiếp thị của nhà cung cấp ngụ ý gì. Một số-nhà cung cấp thiết bị thử nghiệm phục vụ công việc chứng nhận TIA-568.3-D đã cho biết khả năng này, việc nâng OTDR lên gần trạng thái Cấp 1, đang được thảo luận ở cấp ủy ban tiêu chuẩn, mặc dù chưa có cuộc thảo luận nào được đưa ra ngoài. Thử nghiệm OLTS Cấp 1 vẫn là định dạng thử nghiệm duy nhất được ghi vào tiêu chuẩn là bắt buộc hiện nay.

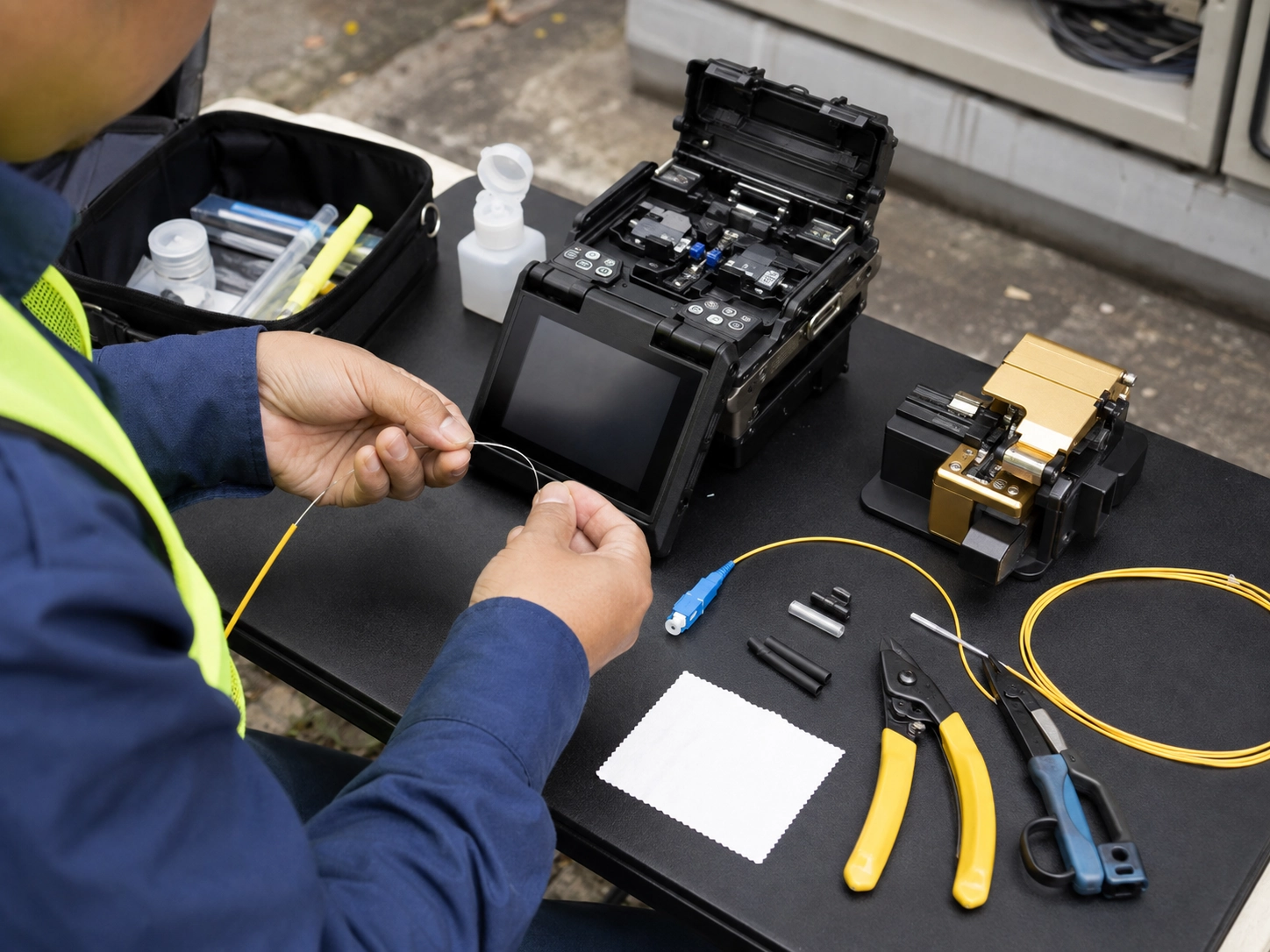

Chạy thử nghiệm mất chèn sợi Pigtail sau khi nối Fusion
Nhận sai thứ tự trong bài kiểm tra độ mất chèn của bím tóc sợi sau khi nối nhiệt hạch và kết quả bạn thực hiện sẽ không có nghĩa như bạn nghĩ. Trước tiên, hãy tham chiếu nguồn sáng và đồng hồ đo điện với nhau bằng cách sử dụng một dây tham chiếu tốt-đã biết, để đường cơ sở "0 dB" phản ánh bộ thử nghiệm chứ không phải là dây nối chưa được hiệu chỉnh. Hầu hết các thử nghiệm chấp nhận chế độ đơn-đơn đều sử dụng phương pháp tham chiếu 1-dây nối; phương thức 3-jumper đọc số tổn thất hơi khác cho cùng một liên kết vật lý, vì vậy hãy chọn một và duy trì nhất quán trong suốt dự án. Việc kết hợp hai dự án{10}giữa là lý do phổ biến khiến việc so sánh tổn thất trước và sau không còn phù hợp nữa.
Sau đó, kết nối thông qua liên kết được ghép nối và ghi số đọc ở từng bước sóng hoạt động: 1310nm và 1550nm đối với chế độ-đơn, 850nm và 1300nm đối với chế độ đa chế độ, vì suy hao ở mối nối hoặc uốn cong phụ thuộc vào bước sóng-và việc đọc một-bước sóng có thể bỏ sót hoàn toàn khớp nối biên.
Kiểm tra theo cả hai hướng mà dự án cho phép. Mối nối có lõi không khớp một chút có thể đọc được tổn thất âm từ một hướng và tổn thất-ngoài{2}}thông số kỹ thuật từ hướng kia, do đó, thử nghiệm một-hướng chỉ bắt được một nửa bức tranh đó. Ghi lại cả hai bài đọc, không chỉ bài đọc tốt hơn. Một số thông số kỹ thuật của dự án, đặc biệt là các thỏa thuận cho thuê cáp quang tối, yêu cầu rõ ràng tài liệu hai chiều có chữ ký của kỹ thuật viên và số mô hình bộ thử nghiệm được đính kèm, đồng thời trang bị thêm tài liệu đó sau khi thực tế sẽ tốn nhiều công sức hơn việc ghi lại nó trong quá trình thử nghiệm chấp nhận ban đầu.

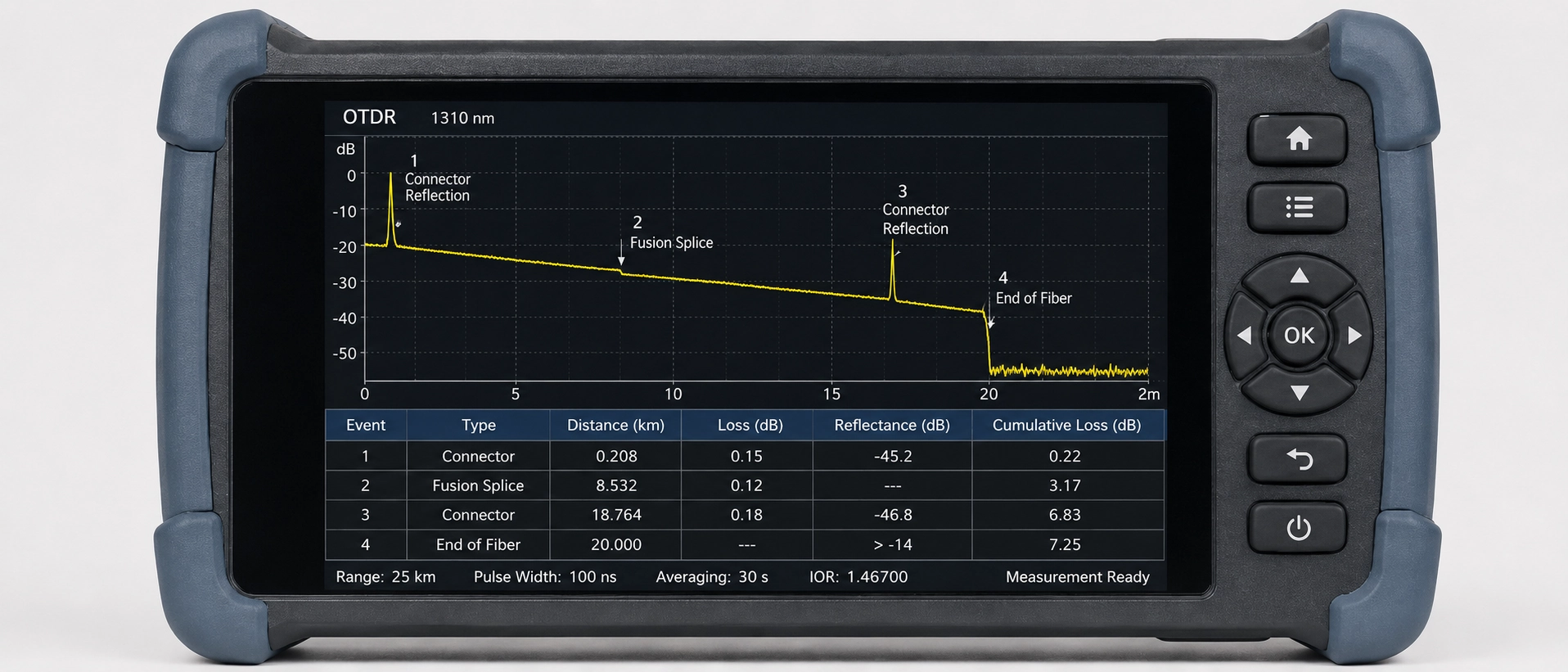

Xác minh sự kiện mối nối trên OTDR
Sau khi OLTS cung cấp cho bạn số đạt hoặc không đạt đối với bím tóc được nối, công việc tiếp theo là xác nhận rằng tổn thất mà nó đo được thực sự nằm ở điểm nối chứ không phải ở nơi nào khác trên liên kết. Lựa chọn cáp khởi động là điều đầu tiên khiến mọi người bối rối: sử dụng 500m đến 1 km cáp phóng trước mối nối đang được thử nghiệm, vì OTDR cần khoảng cách đó để phục hồi từ xung ban đầu và chuyển sang số đọc chính xác trước khi nó đạt đến sự kiện mà bạn thực sự quan tâm. Bỏ qua cáp khởi động và số liệu suy hao mối nối gần phía trước liên kết sẽ trở nên không đáng tin cậy hoặc không thể nhìn thấy được.
Kiểm tra bước sóng kép-là một thói quen khác đáng để xây dựng. Kiểm tra ở cả 1310nm và 1550nm không chỉ để xác nhận tổn thất mà bản thân nó còn là một công cụ chẩn đoán. Mối nối có sự chênh lệch tổn thất lớn bất thường giữa hai bước sóng thường là dấu hiệu của ứng suất uốn cong, thường là do khay nối được cuộn quá chặt, hơn là mối nối nóng chảy kém. Nắm bắt được sự khác biệt đó trên-trang web sẽ tiết kiệm được một mối nối lại- mà lẽ ra sẽ không khắc phục được sự cố thực tế.
Mối nối mà OTDR chưa bao giờ thấy
Đây là một chi tiết khiến ngay cả các kỹ thuật viên có kinh nghiệm cũng phải bất ngờ: một mối nối nhiệt hạch thực sự tốt trong cụm dây tết có thể vô hình một cách hiệu quả trên dấu vết OTDR. Khi suy hao mối nối giảm xuống dưới khoảng 0,05dB, điều mà khớp nối-trường-được hợp nhất đúng cách thường xuyên đạt được, nó có thể nằm dưới ngưỡng phát hiện sự kiện mặc định của OTDR. Hầu hết các OTDR đều có ngưỡng sự kiện mặc định ở khoảng 0,1 đến 0,15dB, do đó, bạn nên theo dõi mối nối suy hao-thấp bị nghi ngờ bằng cách giảm cài đặt đó xuống 0,02 đến 0,05dB và{10}}chạy lại dấu vết; con số chính xác vẫn phụ thuộc vào kiểu máy OTDR của bạn và cài đặt{11}vùng chết của nó, vì vậy hãy xác nhận dựa trên thiết bị của chính bạn thay vì coi bất kỳ con số nào ở đây là phổ biến.
Cạm bẫy khác đáng bị gắn cờ nằm ở chính ngưỡng chấp nhận chứ không phải ở công cụ. Ngôn ngữ hợp đồng được công bố cho các dự án sợi tối cho thấy khả năng chịu đựng cao hơn hầu hết các kỹ sư giả định: một hợp đồng cho thuê mà chúng tôi đã xem xét cho phép mất mối nối lên tới 0,5dB khi đường kính trường chế độ khớp, tăng lên 0,8dB khi không khớp (Lawinsider.com), con số này cao hơn nhiều so với mức suy hao mối nối tổng hợp trong "sách giáo khoa" 0,1dB trong hầu hết các trích dẫn trong tài liệu đào tạo. Biết được con số mà hợp đồng cụ thể của bạn thực sự yêu cầu, thay vì giả sử áp dụng con số được công bố chặt chẽ nhất, là sự khác biệt giữa mối nối mà bạn làm lại một cách không cần thiết và mối nối mà bạn đăng xuất một cách chính xác.
Một cái bẫy liên quan là sự mất mát có thật nhưng được phân bổ sai. Một mô hình khắc phục sự cố định kỳ bao gồm một số mối nối cơ học được đặt gần nhau trong suốt quá trình chạy, mỗi mối nối riêng lẻ trong thông số kỹ thuật nhưng được xếp chồng lên nhau đủ chặt để tổn thất tích lũy đẩy liên kết vượt quá ngân sách. Một dấu vết OTDR được đọc ngẫu nhiên có thể khiến nó trông giống như một sự kiện xấu; hãy đọc kỹ, đó là một số sự kiện nhỏ-vượt qua về mặt kỹ thuật dẫn đến một liên kết không thành công.
Ngưỡng chấp nhận: Danh sách kiểm tra chấp nhận mối nối sợi quang
Việc tập hợp các số lại với nhau thành một danh sách kiểm tra chấp nhận mối nối sợi duy nhất giúp đưa ra quyết định tại hiện trường nhanh hơn so với việc chuyển đổi giữa tài liệu tiêu chuẩn và thử nghiệm giữa-hợp đồng PDF.
| Đo lường | Giá trị điển hình | Ghi chú |
|---|---|---|
| Mất mối nối nhiệt hạch | Dưới 0,1dB | Dưới ~0,05dB, tăng rủi ro phát hiện OTDR, hạ thấp cài đặt ngưỡng |
| Mất mối nối cơ khí | 0,2–0,5dB | Xếp chồng nhiều thứ gần nhau có thể đẩy khoản lỗ lũy kế vượt quá ngân sách |
| Mất đầu nối | 0,2dB hoặc cao hơn | Đường cơ sở cao hơn so với mối nối nhiệt hạch tốt theo thiết kế |
| Dung sai hợp đồng, MFD phù hợp | Lên tới 0,5dB | Nhìn thấy trong thông số kỹ thuật cho thuê sợi tối, không phổ biến |
| Dung sai hợp đồng, MFD không khớp | Lên tới 0,8dB | Áp dụng cụ thể cho chế độ-các trường hợp trường không khớp |
| Kiểm tra OLTS (Cấp 1) | Đạt/không đạt so với ngân sách liên kết | Bắt buộc theo TIA-568.3-D |
| Kiểm tra OTDR (Cấp 2) | Chẩn đoán, không chứng nhận | Tùy chọn theo TIA-568.3-D, ngoại trừ trong một số thông số kỹ thuật dành riêng cho PON |
Hãy coi các hàng-dung sai hợp đồng như một lời nhắc nhở kiểm tra thông số kỹ thuật thực tế của dự án thay vì thay thế nó. Số lượng chấp nhận khác nhau tùy theo khách hàng và tiêu chuẩn đặt ra mức sàn chứ không phải mức trần chung.
Trường hợp hiện trường: Từ cảnh báo đến nguyên nhân gốc rễ
Một liên kết liên tục ngắt cảnh báo mất mát sau khi vận hành thử hóa ra lại là một minh họa hữu ích về lý do tại sao OTDR và OLTS cần phải được đọc cùng nhau. Đây là loại kết quả thử nghiệm chấp nhận bí mật rất dễ bị chẩn đoán sai nếu không có cả hai công cụ. Việc đọc từ đầu đến cuối OLTS-đến-đã xác nhận rằng liên kết đã vượt quá ngân sách; phần đó là rõ ràng. Dấu vết OTDR là nơi công việc chẩn đoán thực sự diễn ra: thay vì một điểm lỗi rõ ràng, nó hiển thị một cụm gồm bốn mối nối cơ học cách nhau khoảng hai mét, mỗi mối nối riêng lẻ nằm trong thông số tổn hao 0,3–0,4dB của chính nó, đẩy liên kết tổng thể vượt quá ngân sách khoảng 1,2dB. Phải mất hai lần vượt qua, đầu tiên là 1310nm, sau đó là kiểm tra lại 1550nm để loại trừ khả năng đọc sai ứng suất uốn cong, trước khi mô hình tổn thất nhỏ xếp chồng lên nhau rõ ràng thay vì một khớp xấu. Việc thay thế cụm bằng một mối nối hợp nhất duy nhất sẽ đưa liên kết trở lại trong phạm vi ngân sách ngay lập tức. Cả hai công cụ đều không thể kể hết toàn bộ câu chuyện: OLTS xác nhận có sự cố và OTDR đã xác định được nguyên nhân thực sự gây ra sự cố.
Kiểu theo dõi sự kiện đó áp dụng tốt ngoài các trường hợp cụ thể về mối nối và đó là nguyên tắc tương tự đáng áp dụng bất cứ khi nào liên kết bị lỗi liên tục sau khi chạy thử.
Xây dựng thử nghiệm vào chuỗi cung ứng, không chỉ trên hiện trường
Hầu hết những sự cố xảy ra trong quá trình-kiểm tra chấp nhận mối nối sau bắt nguồn từ khoảng trống ở thượng nguồn của nhóm hiện trường: các bím tóc rời khỏi nhà máy mà không có bản ghi tổn thất chèn được ghi lại sẽ khó tin cậy hơn khi chúng được ghép vào một liên kết trực tiếp vì không có đường cơ sở để so sánh kết quả đọc trường.
Bản thân chúng ta đã ở sai phía của khoảng cách đó. Trong một lần chạy QC đầu ra, một loạt các mối nối có tổn thất thấp-trong cụm đuôi lợn tùy chỉnh được đọc rõ ràng trên dấu vết OTDR, không có sự kiện nào được gắn cờ, đơn giản vì tổn thất quá thấp để xóa ngưỡng mặc định, cùng một điểm mù được đề cập ở trên. Nó chỉ xuất hiện khi một kỹ thuật viên-kiểm tra chéo kết quả OTDR với số liệu suy hao chèn OLTS và cả hai đều không đồng ý. Sự không khớp đó là một phần lý do tại sao mỗi bím tóc thành phẩm mà chúng tôi vận chuyển hiện nay đều mang cả kết quả OLTS và OTDR, chứ không chỉ kết quả này hay kết quả kia.
Quy trình sản xuất của chúng tôi chạy thử nghiệm kép đó trên từng bím tóc đã hoàn thiện trước khi xuất xưởng, một phương pháp mà chúng tôi đã thực hiện trong hơn một thập kỷ vận chuyển các cụm bím tóc được ghép nối. Quy trình này tuân theo các quy trình kiểm tra độ suy giảm trong IEC 61300-3-34 và với hướng dẫn mất mối nối- mà các nhà sản xuất đầu nối công bố cho các đội tại hiện trường. Đây là dữ liệu tại nhà máy của chúng tôi, không phải số liệu toàn ngành: suy hao khi cắm đầu nối trên dây chuyền của chúng tôi thường xảy ra trong Phạm vi 0,15–0,25dB, với mức trần 0,3dB mà chúng tôi không cung cấp ở trên. Chúng tôi có thể chuyển nó dưới dạng báo cáo thử nghiệm có thể theo dõi cùng với sản phẩm, đáng để kiểm tra trước khi bạn cho rằng bảng dữ liệu của nhà cung cấp khớp với những gì thực sự rời khỏi nhà máy của họ.
Nếu quá trình kiểm tra chấp nhận hiện tại của bạn tiếp tục xuất hiện tổn thất bên mối nối-không khớp với những gì bảng dữ liệu của nhà cung cấp đã hứa, thì bạn nên kiểm tra xem bản thân các bím tóc được vận chuyển có kèm theo hồ sơ kiểm tra riêng lẻ hay không. Bạn có thể xem lại dòng sản phẩm đuôi lợn sợi quang của chúng tôi và yêu cầu trực tiếp các mẫu dấu vết OTDR đi kèm.
Câu hỏi thường gặp
Sự khác biệt giữa OLTS và OTDR để kiểm tra bím tóc sợi sau khi nối là gì?
OLTS đo lường tổng mức suy hao chèn từ đầu đến cuối và là thử nghiệm Cấp 1 bắt buộc của TIA-568.3-D để được chấp nhận. OTDR định vị và mô tả các sự kiện nối riêng lẻ nhưng không được chấp nhận một mình để chứng nhận.
Tại sao OTDR của tôi không thể nhìn thấy mối nối tổng hợp có tổn hao thấp?
Khi suy hao mối nối rất thấp, thường dưới 0,05dB, nó có thể giảm xuống dưới ngưỡng phát hiện sự kiện mặc định của OTDR. Việc giảm cài đặt ngưỡng tổn thất thường sẽ tiết lộ sự kiện.
Sự mất mát chèn nào có thể chấp nhận được đối với một sợi bím tóc nối?
Mối nối kết hợp thường có mức suy hao dưới 0,1dB, trong khi mức suy hao của đầu nối thường là 0,2dB hoặc cao hơn. Một số hợp đồng dự án cho phép lên tới 0,5dB đối với sợi quang phù hợp và 0,8dB đối với đường kính trường chế độ không khớp.
Chỉ riêng thử nghiệm OTDR có được chấp nhận để chứng nhận chấp nhận sợi không?
Số TIA-568.3-D yêu cầu thử nghiệm OLTS (Cấp 1) để được chứng nhận. OTDR (Cấp 2) là tùy chọn và được sử dụng chủ yếu để khắc phục sự cố, ngoại trừ trong một số trường hợp triển khai PON mà một số nhà cung cấp nhất định chấp nhận.
