Dây nối MPO / MTP bọc thép Vs Cáp trung kế MPO tiêu chuẩn

Dây vá MPO/MTP bọc thép quấn một ống thép-hoặc áo khoác được gia cố bằng Kevlar{1}}xung quanh một tổ hợp nhiều sợi-để chịu được tải trọng đè nén, tiếp xúc với loài gặm nhấm và môi trường rung-cao. Cáp trung kế MPO tiêu chuẩn sử dụng cấu trúc-vỏ bọc kép nhẹ hơn được tối ưu hóa cho các đường dẫn trung tâm dữ liệu-sạch, được kiểm soát khí hậu. Việc lựa chọn giữa chúng tùy thuộc vào vị trí đặt cáp, mức độ lạm dụng vật lý mà nó sẽ phải đối mặt và liệu ngân sách liên kết của bạn có thể chịu được tổn hao chèn cao hơn một chút do kết cấu dày hơn của thiết kế bọc thép hay không.

Tại sao sự so sánh này lại quan trọng ngay bây giờ

Các kiến ​​trúc sư trung tâm dữ liệu thường thực hiện một cuộc gọi đơn giản: cáp trung kế cho đường trục chính, dây vá cho các bước nhảy ngắn bên trong tủ. Sự khác biệt đó vẫn còn, nhưng môi trường vật lý xung quanh cơ sở hạ tầng cáp quang đã thay đổi. Việc triển khai ở biên sẽ đẩy các tổ hợp MPO vào các tầng nhà máy, phòng điều khiển khai thác và nơi trú ẩn 5G ngoài trời, nơi cáp trung kế tiêu chuẩn sẽ bị hỏng trong vòng vài tháng. Trong khi đó, những người vận hành siêu quy mô đóng gói hàng nghìn liên kết 400G và 800G vào một hội trường cần mỗi phần mười dB mà họ có thể tiết kiệm được -, điều đó có nghĩa là phải hết sức chú ý xem liệu áo khoác bọc thép có làm tăng thêm sự suy giảm không cần thiết trên đường dẫn được bảo vệ hay không.

Câu hỏi kỹ thuật thực sự không phải là cáp nào "tốt hơn". Đó là loại cáp phù hợp với nhu cầu cơ học và quang học của một đoạn liên kết cụ thể.

Nơi mỗi loại cáp thuộc về

Trước khi so sánh các thông số kỹ thuật, hãy suy nghĩ về các kịch bản triển khai. Môi trường xung quanh cáp - chứ không phải danh sách tính năng của nó - sẽ quyết định mọi quyết định lựa chọn. Mỗi tình huống bên dưới cũng đánh dấu các yếu tố cơ học và quang học mà bạn nên cân nhắc, do đó, logic đánh giá được tích hợp vào ngữ cảnh thay vì nằm trong một danh sách kiểm tra riêng biệt.

Bên trong tủ-trung tâm dữ liệu được điều khiển bằng khí hậu, cáp trung kế MPO tiêu chuẩn là lựa chọn phù hợp. Môi trường sạch sẽ, nhiệt độ-ổn định và được bảo vệ về mặt vật lý. Cáp ở đây chỉ phải đối mặt với tải trọng kéo vừa phải trong quá trình lắp đặt, thỉnh thoảng có áp lực ngang từ các cáp lân cận và độ rung từ HVAC. Sợi aramid bên trong-lớp - kép cộng với lớp vỏ bên ngoài được xếp hạng LSZH hoặc plenum-{8}} xử lý tất cả những điều đó một cách thoải mái đồng thời đáp ứng các yêu cầu cơ học IEC 60794 và TIA{15}}568. Sử dụng cáp bọc thép trong cài đặt này sẽ làm tăng thêm chi phí, trọng lượng và đường kính mà không mang lại sự cải thiện đáng kể về độ tin cậy. Cáp trục có 24 hoặc 48 sợi kết nối các lớp chuyển đổi cột sống{16}}với{18}}lá một cách hiệu quả bằng cách sử dụng quang học QSFP28 hoặc QSFP{20}}DD và đường kính ngoài nhỏ hơn 3,0 mm của chúng giúp việc định tuyến qua các khay quản lý cáp mật độ cao trở nên đơn giản.

Đường trục liên{0}}các hàng chạy dưới sàn nâng đòi hỏi phải suy nghĩ nhiều hơn. Một cơ sở hiện đại có máng cáp kín có thể dựa vào các đường trục tiêu chuẩn. Tuy nhiên, các tòa nhà cũ hơn với lối đi rộng rãi bên dưới gạch lát sàn nâng lại kể một câu chuyện khác - lượng người đi bộ, xe lăn và hoạt động không thường xuyên của loài gặm nhấm đều tạo ra nguy cơ va đập và mài mòn mà kết cấu-vỏ kép không bao giờ được thiết kế để xử lý. Nếu bạn đã ghi lại các sự cố về dịch hại hoặc đường đi của bạn được chia sẻ với thiết bị hạng nặng, thì điều đó thôi cũng đủ để biện minh cho việc lắp ráp MPO bọc thép trên các đoạn trục chính. Điểm quyết định ở đây rất đơn giản: kiểm tra lộ trình, đánh giá các mối đe dọa cơ học thực tế và để bằng chứng vật lý hướng dẫn bạn.

Môi trường công nghiệp và biên giới không có nhiều chỗ để tranh luận. Sàn nhà xưởng phải chịu sự rung lắc liên tục của dây cáp từ máy móc. Phòng kiểm soát khai thác tạo ra ô nhiễm dạng hạt và nhiệt độ cực cao. Tủ 5G ngoài trời quay vòng qua các điều kiện đóng băng-và tiếp xúc với tia cực tím. Việc triển khai quân sự kết hợp tất cả những điều trên với rủi ro tác động. Trong các cài đặt này, phạm vi hoạt động định mức của cáp đường trục tiêu chuẩn là từ −20 độ đến +60 độ và khả năng chống va đập khoảng 100–200 N của nó đơn giản là không đủ. Dây vá MPO bọc thép, được đánh giá từ −40 độ đến +75 độ và có khả năng chịu được lực nghiền ngang trên 1.000 N, không phải là bản nâng cấp cao cấp ở đây - chúng là yêu cầu cơ bản. Nếu liên kết của bạn chạy qua bất kỳ không gian nào thiếu biện pháp bảo vệ trung tâm dữ liệu truyền thống, tùy chọn bọc thép sẽ loại bỏ chế độ lỗi mà không có biện pháp quản lý cáp cẩn thận nào có thể loại bỏ hoàn toàn.

Các bản vá kết nối chéo-ngắn trong tủ - thường dưới hai mét giữa băng cassette, bảng chuyển đổi và bộ thu phát - ưu tiên tiêu chuẩnDây vá đa chế độ MTP/MPO. Môi trường được bao bọc hoàn toàn, cáp hầu như không được xử lý sau khi lắp đặt lần đầu và tính linh hoạt quan trọng hơn khả năng chống đứt. Độ cứng được bọc thép thực sự có thể chống lại bạn trong những không gian chật hẹp, nơi bán kính uốn cong ở mức cao.

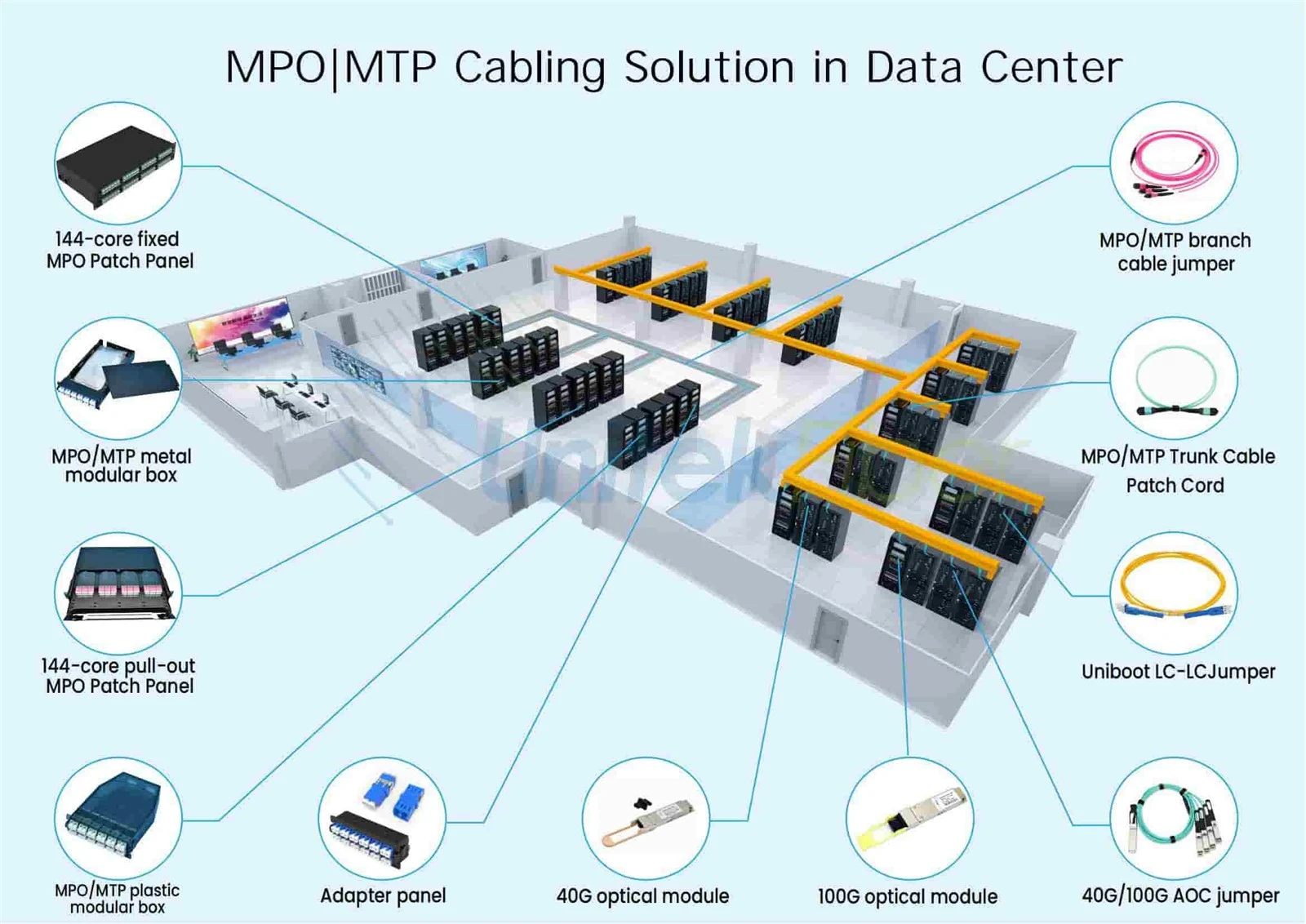

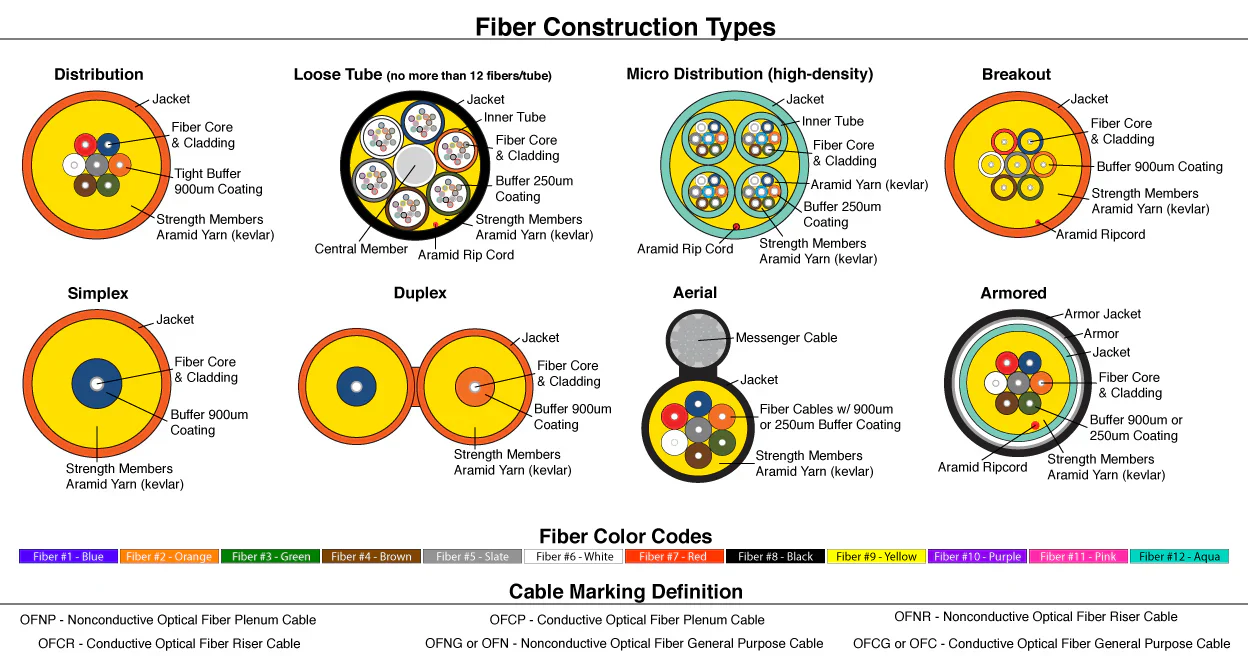

Thực tế bên trong mỗi sợi cáp có gì

Cáp trung kế MPO tiêu chuẩn thường bó từ 12 đến 144 sợi bên trong lớp vỏ hai lớp. cácDây vá sợi MTP/MPO OM3ở dạng tiêu chuẩn có đường kính ngoài khoảng 3,0 mm. Cả hai đầu đều được-chấm dứt tại nhà máy bằng các ống nối MT được đánh bóng-chính xác - 8, 12 hoặc 24 sợi trên mỗi đầu nối - và mỗi cụm lắp ráp đều gửi kèm các báo cáo thử nghiệm riêng lẻ cho thấy tổn thất chèn trên mỗi kênh. Cấu trúc được tối giản một cách có chủ ý: vừa đủ bảo vệ cho lối đi trong nhà được kiểm soát, giúp giữ trọng lượng thấp và giúp dễ dàng xử lý các khay cáp dày đặc.

Dây vá MPO/MTP bọc thép giới thiệu một ống thép lượn sóng hoặc áo giáp nhôm lồng vào nhau giữa bó sợi và vỏ ngoài. Một số thiết kế phủ sợi aramid lên trên bộ phận cường độ thép, đẩy khả năng chống nghiền lên khoảng mười lần so với kết cấu tiêu chuẩn. Điều này làm tăng đường kính ngoài lên 4,0–5,0 mm và tăng thêm trọng lượng. Tuy nhiên, các thiết kế bọc thép hiện đại vẫn linh hoạt một cách đáng ngạc nhiên. Dây MPO bọc thép-được thiết kế tốt có thể đạt được bán kính uốn cong tối thiểu khoảng 50 mm, có thể hoạt động được trong hầu hết các môi trường cáp có cấu trúc. Điểm khác biệt chính trong quá trình sản xuất là liệu lớp đệm có nằm giữa lớp giáp và dải băng sợi hay không - nếu không có nó thì lớp đệm cứng có thể ép vào các sợi tại các điểm uốn cong và gây ra hiện tượng suy hao do uốn cong vi mô mà sẽ không xuất hiện trong thử nghiệm suy hao cáp thẳng-.

Áo giáp có khiến bạn mất tín hiệu không?

Bản thân áo khoác bọc thép không trực tiếp làm tăng tổn thất chèn ở giao diện đầu nối. Mất khả năng chèn phụ thuộc vào hình dạng vòng nối, sự căn chỉnh sợi và-chất lượng đánh bóng bề mặt cuối - chứ không phụ thuộc vào phần quấn quanh thân cáp. Đầu nối MTP có suy hao-thấp trên cụm bọc thép vẫn đạt 0,15–0,25 dB trên mỗi cặp khi được sản xuất đúng cách, giống hệt với đầu nối tương tự trên cốp xe tiêu chuẩn. Ở bước sóng 400G SR4, cả hai loại cáp sử dụng cấp đầu nối tương đương đều mang lại mức suy hao giống nhau về mặt chức năng -, thường là 0,15–0,35 dB đối với cụm OM4 đa chế độ.

Trường hợp áo giáp có thể gây ra hình phạt là việc bẻ cong vi mô. Nếu ống thép được sản xuất kém hoặc cáp được định tuyến với các điểm uốn chặt hơn mức tối thiểu được chỉ định thì lớp giáp sẽ nén vào dải sợi và -sự suy giảm do uốn cong vi mô sẽ xuất hiện. Đây là vấn đề về chất lượng sản xuất và vấn đề kỷ luật lắp đặt, không phải là đặc tính vốn có của kết cấu bọc thép. Khi đánh giá dây MPO bọc thép, hãy luôn yêu cầu dữ liệu kiểm tra độ suy giảm-uốn cong - chứ không chỉ là chứng chỉ suy hao-chèn tĩnh. Bất kỳ nhà cung cấp nào chỉ cung cấp số liệu suy hao cáp thẳng-có thể đang che giấu sự cố{10}uốn cong vi mô. Để hiểu sâu hơn về mức độ ảnh hưởng của cấp độ sợi quang tới mức tổn thất,So sánh sợi đa mode OM1 đến OM5cung cấp bối cảnh hữu ích về băng thông phương thức và các đặc tính suy giảm trên các loại sợi khác nhau.

Điều này cũng có nghĩa là đối với bất kỳ phân đoạn liên kết nào có mức suy hao quang học eo hẹp - chẳng hạn như phạm vi tiếp cận 400G SR4 dài đẩy gần đến giới hạn OM4 100-mét -, bạn nên tính đến nguy cơ suy giảm uốn cong của cáp bọc thép nếu đường định tuyến bao gồm các vòng cua hẹp. Nếu con đường thẳng và rộng rãi, áo giáp sẽ không tốn kém gì về mặt quang học. Nếu đường dẫn buộc cáp đi qua một số góc hẹp, tính linh hoạt vốn có của cáp tiêu chuẩn thực sự có thể mang lại tổng tổn thất liên kết thấp hơn trong thực tế.

Bảo vệ cơ khí chi tiết

Cáp trung kế MPO tiêu chuẩn xử lý các ứng suất thường thấy trong môi trường cáp có cấu trúc: tải trọng kéo vừa phải trong quá trình kéo lắp đặt, áp lực ngang từ các bó cáp trong khay dùng chung và độ rung ở mức độ thấp từ hệ thống tòa nhà. Thiết kế-vỏ kép, được gia cố bằng sợi aramid, đáp ứng các yêu cầu cơ học của IEC 60794 và TIA-568 dành cho hệ thống cáp trong nhà. Đây không phải là những loại cáp dễ vỡ - chúng được thiết kế đơn giản cho những điều kiện mà chúng thực sự sẽ gặp phải trong một cơ sở được quản lý tốt.

Các tổ hợp bọc thép giải quyết một hồ sơ mối đe dọa khác. Lớp thép hoặc nhôm chống lại lực nghiền có thể làm biến dạng vĩnh viễn vỏ bọc tiêu chuẩn. Ghế lăn trên môi trường-sàn nâng, xe đẩy nặng trong nhà kho, răng của loài gặm nhấm trong cơ sở nơi việc kiểm soát dịch hại không hoàn hảo - đây không phải là những rủi ro về mặt lý thuyết; chúng là các dạng lỗi được ghi lại mà các nhóm bảo trì cáp quang thường xuyên gặp phải. Một số thiết kế MPO bọc thép chịu được lực nghiền ngang trên 1.000 N, gấp 5 đến 10 lần công suất của các công trình tiêu chuẩn. Phạm vi nhiệt độ mở rộng (−40 độ đến +75 độ so với −20 độ đến +60 độ đối với các thân cây trong nhà thông thường) giúp phân biệt rõ hơn hai phạm vi này đối với mọi hoạt động triển khai bên ngoài không gian-được kiểm soát khí hậu.

Khi đánh giá xem một phân đoạn cụ thể có cần áo giáp hay không, hãy tính các yếu tố rủi ro vật lý dọc theo đường đi thực tế của cáp: khả năng bị đè bẹp hoặc va đập, hoạt động của loài gặm nhấm hoặc côn trùng gây hại được ghi lại, nhiệt độ hoặc độ ẩm vượt quá tiêu chuẩn trong nhà và liệu lực định tuyến có uốn cong chặt hơn 50 mm hay không. Hai hoặc nhiều yếu tố trong số này trên một đoạn đường duy nhất tạo nên cơ sở vững chắc cho việc xây dựng thiết giáp. Nếu đường đi được bao bọc hoàn toàn, điều hòa-được kiểm soát và không có mối nguy hiểm cơ học thì cáp đường trục tiêu chuẩn sẽ mang lại hiệu suất quang học tương tự với chi phí và kích thước nhỏ hơn.

Tính phân cực và khả năng tương thích

Cả cụm MPO bọc thép và tiêu chuẩn đều tuân theo cùng một phương pháp phân cực TIA-568 - Loại A (thẳng-xuyên), Loại B (đảo ngược) và Loại C (lật cặp). Lớp giáp không ảnh hưởng đến việc căn chỉnh chân cắm, cấu hình giới tính hoặc khả năng tương tác của đầu nối. Dây MPO-12 bọc thép dành cho nữ kết hợp với bảng điều khiển bộ chuyển đổi MPO-12 tiêu chuẩn dành cho nam mà không gặp bất kỳ vấn đề tương thích nào và bạn có thể tự do kết hợp các phân đoạn bọc thép và tiêu chuẩn trong cùng một liên kết miễn là số lượng sợi, loại phân cực và cấp đầu nối phù hợp.

Một điểm cần cân nhắc thực tế đáng lưu ý: vì cáp bọc thép cứng hơn nên hãy lập kế hoạch định hướng đầu nối cẩn thận trong các vỏ bọc chật hẹp. Chìa khóa-lên đến chìa khóa-giao phối ở khu vực đông dân cưBảng điều khiển bộ chuyển đổi cáp quang MPO/MTPcó thể yêu cầu khoảng trống bổ sung khi lớp giáp của cáp ngăn cản những chỗ uốn cong mà dây tiêu chuẩn có thể dễ dàng xử lý. Đây không phải là vấn đề tương thích mà là một kế hoạch quản lý cáp chi tiết có thể giúp giảm bớt sự thất vọng đáng kể trong quá trình lắp đặt nếu được giải quyết trên bản vẽ độ cao của giá trước khi cáp đến công trường.

Đối với các ứng dụng đột phá trong đó đường trục MPO cung cấp các kết nối song công riêng lẻ,Cáp khai thác MTP/MPO đến SC hoặc LCcung cấp quá trình chuyển đổi và đánh giá-so với-tiêu chuẩn tương tự áp dụng cho phân đoạn đột phá dựa trên môi trường vật lý của nó.
