Hộp đầu cuối cáp quang (FTB) là một hộp nhỏ gọn dùng để kết nối, nối và sắp xếp cáp quang ở điểm cuối của đường cáp.Nó kết nối các sợi quang đến với các bím tóc thông qua nối nhiệt hạch, sau đó định tuyến các bím tóc đó đến các cổng bộ chuyển đổi nơi cắm dây vá. Hầu hết người mua không gặp khó khăn với định nghĩa này. Họ gặp khó khăn trong việc chọn đúng loại, số lượng cổng, định dạng bộ điều hợp và mức độ bảo vệ cho môi trường cài đặt cụ thể của mình - và đó là nơi bắt đầu phần lớn các vấn đề triển khai có thể tránh được.
Hướng dẫn này tập trung vào các quyết định thực sự quan trọng khi chỉ định và lắp đặt các hộp đầu cuối cáp quang, thay vì lặp lại những điều cơ bản bạn có thể tìm thấy trên bất kỳ bảng dữ liệu sản phẩm nào.
Thực tế bên trong hộp thiết bị đầu cuối sợi quang là gì

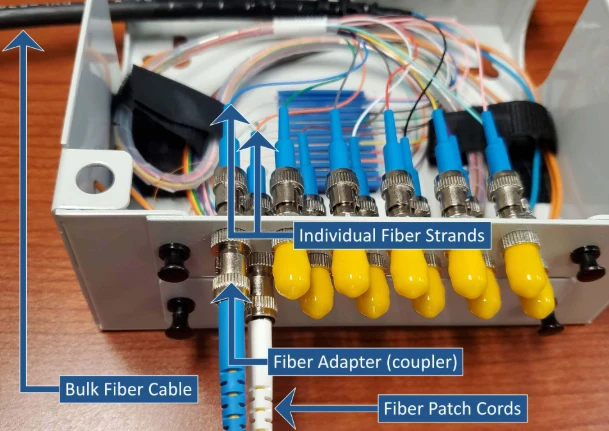

Mỗi FTB, bất kể thương hiệu hay kiểu máy, đều có ba nhóm chức năng. Nhà ở cung cấp bảo vệ vật lý và môi trường. Khay nối quản lý các mối nối hợp nhất giữa các sợi cáp vàbím tóc sợi quang. Và bảng điều khiển trình bày các cổng kết nối với thế giới bên ngoài.
Vật liệu vỏ phụ thuộc vào môi trường lắp đặt. Dàn lạnh thường sử dụng hỗn hợp ABS hoặc PC+ABS: nhẹ,{2}}chống cháy, rẻ tiền. Dàn nóng cần có polyme ổn định-UV với gioăng kín-cao su hoặc thép cán nguội-có lớp phủ phun tĩnh điện. Sự khác biệt không phải là thẩm mỹ. Hộp ABS{9}}được xếp hạng trong nhà gắn trên tường bên ngoài sẽ bắt đầu đóng phấn và nứt trong vòng 18 tháng ở vị trí{11}tiếp xúc với ánh nắng mặt trời và khi lớp đệm kín bị hỏng, hơi ẩm sẽ truyền vào khay nối. Tại thời điểm đó, chiếc hộp không bảo vệ bất cứ thứ gì.
Khay nối là nơi thực hiện công việc quang học thực tế. Các sợi cáp được tước, tách và nối với nhau thành các sợi đuôi lợn bên trong các giá đỡ mối nối riêng lẻ. Chất xơ dư thừa sẽ được cuộn thành các vòng lưu trữ. Hai con số quan trọng ở đây: khay có thể chứa bao nhiêu mối nối và liệu các kênh định tuyến có thực thi bán kính uốn cong tối thiểu hay không. Sợi quang singlemode G.652D tiêu chuẩn cần bán kính uốn cong ít nhất 30 mm. Sợi G.657A2 không nhạy cảm uốn cong chỉ chịu được 10 mm, đó là lý do tại sao sợi này trở thành sợi mặc định trong các thiết kế FTB không gian chật hẹp. Khay ép sợi vào những chỗ uốn chặt hơn so với loại hỗ trợ sợi sẽ gây ra hiện tượng mất - macrobend xuất hiện trên dấu vết OTDR nhưng hầu như không thể khắc phục nếu không nối lại.
Bảng điều khiển giữbộ chuyển đổi cáp quang- ổ cắm chấp nhận dây vá từ thiết bị hạ nguồn. Bộ điều hợp SC/APC là tiêu chuẩn cho mạng FTTH và PON vì độ bóng góc 8 độ của chúng đẩy suy hao phản hồi xuống dưới −60 dB, điều này quan trọng đối với chất lượng truyền tải ngược dòng. Bộ điều hợp LC chiếm ưu thế trong môi trường trung tâm dữ liệu nơi mật độ cổng được ưu tiên. Về mặt kỹ thuật, việc kết hợp các loại bộ chuyển đổi trong một FTB có thể thực hiện được với các bộ chuyển đổi lai, nhưng việc này sẽ tạo ra sự nhầm lẫn trong quá trình bảo trì và nên tránh trừ khi có lý do kỹ thuật rõ ràng. Nếu bạn không chắc chắn về hệ sinh thái trình kết nối mà trang web của mình yêu cầu, bảng phân tích nàybốn loại đầu nối cáp quang phổ biếnbao gồm sự đánh đổi.
Các loại hộp đầu cuối cáp quang - và thời điểm mỗi loại có ý nghĩa
Việc phân loại FTB không phức tạp nhưng việc lựa chọn sai đối với môi trường là một trong những lỗi mua sắm phổ biến nhất. Đây là những gì phân biệt các loại chính trong thực tế, không chỉ trên lý thuyết.

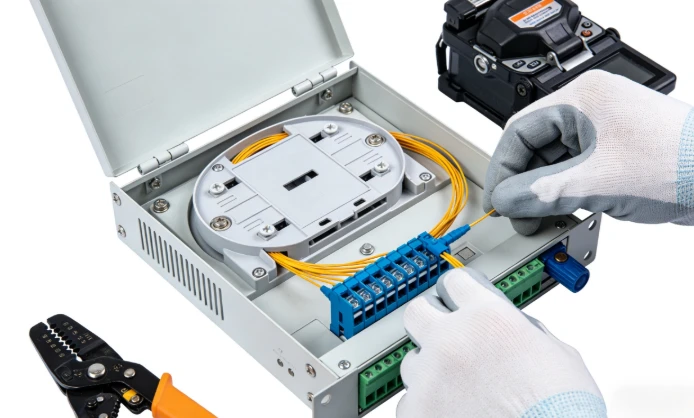

FTB-treo trên tườnglà đặc điểm chính của FTTH và triển khai-văn phòng nhỏ. Chúng bắt vít vào tường hoặc nằm bên trong tủ phân phối dòng điện-yếu, hỗ trợ 2 đến 24 lõi sợi quang và sử dụng nắp lật-mở hoặc có thể tháo rời. Quá trình cài đặt mất vài phút - từ hai đến bốn ốc vít và một miếng đệm cáp -, đó là lý do tại sao chúng được chỉ định trong các đợt triển khai dân cư-với khối lượng lớn, trong đó chi phí nhân công trên mỗi-đơn vị phải ở mức thấp. Sự cân bằng là không gian khay nối bị hạn chế: nếu bạn cần tích hợp bộ chia PLC hoặc xử lý hơn 24 lõi thì hộp{13}giá treo tường sẽ nhanh chóng bị chật chội.
FTB-được gắn trên giáđi vào giá đỡ 19-inch tiêu chuẩn trong trung tâm dữ liệu, văn phòng trung tâm và trạm viễn thông. Chúng trượt ra để truy cập mối nối, cung cấp mật độ cổng cao hơn (24, 48, tối đa 96 sợi) và hỗ trợ cả kiến trúc kết nối chéo và kết nối liên thông. Chi phí bổ sung cho mỗi đơn vị sẽ hợp lý trong các môi trường mà kỷ luật quản lý cáp và khả năng mở rộng trong tương lai cao hơn giá của vỏ bọc.

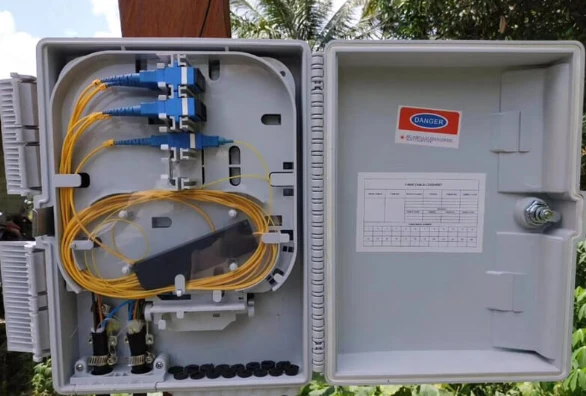

FTB ngoài trờiđược thiết kế cho các ứng dụng gắn trên cột hoặc gắn trên tường bên ngoài-. Miếng đệm kín, lớp vỏ chống tia cực tím-, phần cứng chống ăn mòn-và khả năng chịu nhiệt độ hoạt động từ khoảng −40 độ đến +75 độ . Xếp hạng IP là thông số quan trọng nhất ở đây - và là một trong những thông số thường bị đánh giá sai nhất. Hộp được xếp hạng IP54 hoạt động trong hành lang có mái che. Cột bên cạnh đường cao tốc ven biển cần IP68. Việc chỉ định theo nhãn ("xếp hạng ngoài trời") thay vì theo điều kiện thực tế của địa điểm là nguyên nhân khiến các hộp không thành công tại hiện trường.
FTB để bànlà các thiết bị nhẹ, di động dành cho môi trường thử nghiệm, trạm nối tạm thời hoặc các địa điểm nhỏ mà việc lắp đặt cố định là không thực tế. Họ hy sinh việc bảo vệ môi trường để được thuận tiện.
Tham khảo lựa chọn nhanh
| Kịch bản triển khai | Loại được đề xuất | Số cổng chung | Bộ chuyển đổi | Yêu cầu chính |
|---|---|---|---|---|
| FTTH trong nhà (nhà riêng) | Giá treo tường | 4 / 8 | SC/APC | Kích thước nhỏ gọn, khay nối cho 1-2 cáp |
| Căn hộ/MDU đứng | Treo tường hoặc ngoài trời | 8 / 12 / 24 | SC/APC | Khả năng tương thích của bộ chia, số lượng đầu vào cáp |
| Trung tâm dữ liệu/văn phòng trung tâm | Giá đỡ- | 24 / 48 / 96 | LC | Mật độ cổng, truy cập vào khay-trượt ra |
| Điểm phân phối ngoài trời | Hộp kín ngoài trời | 8 / 12 / 24 | SC/APC | Xếp hạng IP65+, khả năng chống tia cực tím và độ ẩm |
| Địa điểm tạm thời/thử nghiệm | Máy tính để bàn | 4 / 8 / 12 | Khác nhau | Tính di động, thiết lập nhanh chóng |
Một nguyên tắc nhỏ hữu ích: cho hộp vào khoảng 60–70% công suất vào ngày đầu tiên. Khoảng không gian còn lại sẽ hấp thụ sự tăng trưởng trong tương lai mà không cần hoán đổi toàn bộ vỏ bọc.
Một số nguyên tắc "không" tiết kiệm được nhiều tiền hơn bất kỳ biểu đồ lựa chọn nào. Không sử dụng FTB-gắn tường nếu bạn đã biết bộ chia PLC cần vừa khít bên trong -, không gian khay tốt nhất sẽ ở mức tối thiểu. Đừng cho rằng IP65 bao trùm mọi địa điểm ngoài trời; các vị trí gắn cột lộ thiên và các vị trí ven biển cần IP68. Và đừng mặc định sử dụng bộ điều hợp LC chỉ vì chúng nhỏ hơn nếu phần còn lại của trang web được xây dựng xung quanh SC/APC - chi phí sửa chữa đầu nối không khớp sẽ cao hơn giá trị tăng được mật độ.
Những lỗi lựa chọn hộp đầu cuối cáp quang phổ biến
Hầu hết các sự cố FTB không phải do phần cứng bị lỗi. Chúng xảy ra do lỗi đặc điểm kỹ thuật trước khi hộp được đặt hàng. Bốn sai lầm cứ lặp đi lặp lại.
Chọn loại bộ chuyển đổi mà không kiểm tra kho dây vá hiện có.Trong các dự án mà FTB được chỉ định bởi một nhóm và các dây vá được đặt hàng bởi một nhóm khác, điều này thường xảy ra sai sót hơn bình thường. Bảng điều khiển bộ chuyển đổi SC/APC sẽ vô dụng nếu trang web đã có sẵn ngăn kéo chứa đầy các jumper SC/UPC. Các đầu nối đánh bóng-đánh bóng và phẳng{3}}có góc cạnh sẽ kết hợp về mặt vật lý nhưng khe hở không khí tại giao diện sẽ tạo ra xung phản xạ làm giảm hiệu suất ngược dòng của PON. Xác minh hệ sinh thái đầu nối trước khi khóa bảng điều khiển bộ chuyển đổi.
Chọn hộp ngoài trời theo nhãn tiếp thị thay vì xếp hạng IP thực tế."Xếp hạng ngoài trời" không phải là lớp IP. Hộp có nhãn "ngoài trời" có thể là IP54, có nghĩa là hộp có khả năng chống nước bắn nhưng không chịu được mưa hoặc rửa dưới áp lực. Nếu địa điểm cài đặt tiếp xúc với thời tiết, hãy xác minh số IP cụ thể theo các điều kiện mà hộp thực sự sẽ gặp phải - chứ không phải các điều kiện mà bảng thông số kỹ thuật giả định.
Đánh giá thấp công suất cảng dự phòngHộp 12{5}}lõi đắt hơn một chút so với hộp 8-lõi. Việc thay thế hộp 8-lõi bằng hộp 12 lõi sau hai năm - bao gồm cả việc lăn xe, nối lại và thời gian ngừng hoạt động - chi phí cao hơn nhiều lần so với mức chênh lệch giá. Thông số cho sự tăng trưởng
Bỏ qua khả năng tương thích của yếu tố hình thức bộ chia.Nếu kế hoạch triển khai yêu cầu tích hợp mộtBộ chia quang PLCbên trong hộp thiết bị đầu cuối, bố cục khay nối và độ sâu của vỏ phải phù hợp với mô-đun bộ chia - thường là hệ số dạng ống-mini hoặc băng ABS. Không phải mọi FTB đều được thiết kế cho việc này. Kiểm tra kích thước bên trong và cấu hình khay trước khi cho rằng bộ chia sẽ phù hợp.
Tích hợp bộ chia PLC bên trong hộp đầu cuối cáp quang

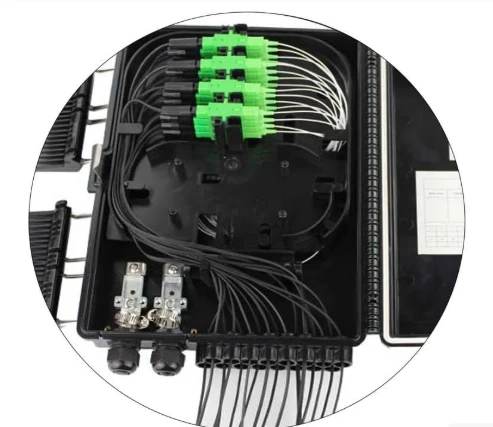

Hiện nay, nhiều toán tử FTTH hơn kết hợp chức năng phân tách và chức năng kết thúc trong cùng một vỏ. Thay vì chạy cáp quang từ tủ bộ chia riêng biệt đến hộp đầu cuối hạ lưu, bộ chia nằm trực tiếp trên khay nối FTB. Sợi cáp trung chuyển kết nối với đầu vào bộ chia; mỗi đầu ra của bộ chia được ghép nối với nhau thành một bím tóc kết thúc trên bảng điều khiển bộ chuyển đổi. Người đăng ký kết nối thông qua cáp thả được cắm vào các bộ chuyển đổi-mặt trước đó.
Điều này hiệu quả vì bộ tách PLC-độc lập với bước sóng trên dải hoạt động 1260–1650 nm. Một FTB tích hợp duy nhất có thể xử lý đồng thời GPON xuôi dòng ở 1490 nm, ngược dòng ở 1310 nm và lớp phủ video RF ở 1550 nm. Không cần phần cứng lọc bổ sung.
Ít vỏ hơn có nghĩa là ít điểm nối hơn, đường dẫn sợi ngắn hơn và tài liệu đơn giản hơn - ít nhân công lắp đặt hơn, ít bảo trì liên tục hơn. Giới hạn là kích thước vỏ: giá treo-trên tườnghộp thiết bị đầu cuối cáp quangvới bộ chia 1×8 sẽ hạn chế không gian lưu trữ sợi quang dự phòng, vì vậy việc lắp đặt phải gọn gàng. Trên các dự án mà số lượng cổng, định dạng bộ điều hợp và tích hợp bộ chia đều cần phải được xác nhận cùng nhau, bố cục hộp quan trọng hơn dung lượng tiêu đề trên biểu dữ liệu. Để biết cơ chế chi tiết về cách tín hiệu truyền qua các vỏ này, hướng dẫn kỹ thuật này vềhộp đầu cuối cáp quang hoạt động như thế nàobao phủ đường dẫn tín hiệu bên trong.
Thực hành lắp đặt và bảo trì thực sự quan trọng
Hai bước cài đặt gây ra nhiều vấn đề nhất tại hiện trường và cả hai đều có thể tránh được.
Đầu tiên là mối nối bị ô nhiễm. Đầu sợi quang bẩn gây ra tổn thất chèn vượt quá 0,3–0,5 dB trên mỗi mối nối - đủ để đẩy liên kết PON cận biên xuống dưới ngưỡng độ nhạy của máy thu. Làm sạch từng đầu sợi bằng khăn lau-không có xơ và IPA trước khi cắt. Kiểm tra bằng kính hiển vi sợi sau khi cắt. Nếu có bất kỳ vết bẩn nào có thể nhìn thấy được, hãy làm sạch và-tách lại. Thời gian dành cho bước này là không đáng kể so với thời gian dành cho việc khắc phục sự cố mối nối có tổn thất cao sau khi hộp được đóng kín.
Thứ hai là mô-men xoắn tuyến cáp. Siết quá-sẽ làm nát vỏ cáp và làm căng các sợi bên trong. Việc siết chặt quá mức sẽ khiến hơi ẩm xâm nhập trong nhiều tháng. Thực hiện theo các giá trị mô-men xoắn được chỉ định của nhà sản xuất. Đây không phải là bước mà "chặt tay cộng thêm một chút" là sự thay thế có thể chấp nhận được cho cờ lê lực.
Để bảo trì liên tục, hộp thiết bị đầu cuối cáp quang là thụ động và cần được chú ý tối thiểu - nhưng không phải bằng không. Lịch trình thực tế: kiểm tra trực quan và làm sạch mặt-đầu nối 12–18 tháng một lần đối với lắp đặt trong nhà, 6 tháng một lần đối với các địa điểm có môi trường-khắc nghiệt hoặc ngoài trời. Kiểm tra các vòng đệm tuyến cáp xem có bị nứt hoặc bị nén không. Nếu bạn duy trì các bản ghi cơ sở OTDR cho mỗi hộp, các dấu vết so sánh sẽ phát hiện sự xuống cấp dần dần của mối nối từ rất lâu trước khi nó gây ra tình trạng ngừng hoạt động của thuê bao.
Câu hỏi thường gặp
Câu hỏi: Tôi có cần bộ điều hợp SC/APC hoặc SC/UPC trong Hộp đầu cuối cáp quang FTTH không?
Đáp: SC/APC trong hầu hết các trường hợp. Kiến trúc PON rất nhạy cảm với phản xạ ngược và vòng sắt có góc của SC/APC mang lại suy hao phản hồi dưới −60 dB so với −50 dB của SC/UPC. Ngoại lệ phổ biến duy nhất là việc triển khai Ethernet hoạt động điểm tới-điểm trong đó ngân sách phản ánh dễ chấp nhận hơn.
Câu hỏi: Sự khác biệt giữa Hộp đầu cuối cáp quang và hộp nối cáp quang là gì?
Đáp: Hộp đầu cuối cáp quang kết nối các cáp quang và cung cấp các cổng bộ chuyển đổi được kết nối để truy cập dây nối. Việc đóng mối nối bảo vệ các mối nối-giữa nhịp giữa hai đoạn cáp nhưng không cung cấp quyền truy cập vào đầu nối. Nếu bạn cần cắm dây vá hoặc thả cáp tại vị trí thì cần có hộp đầu cuối. Nếu bạn chỉ nối hai đường cáp ở vị trí chôn dưới đất hoặc trên không thì việc đóng mối nối là sản phẩm phù hợp.
Câu hỏi: Làm cách nào để chọn giữa FTB 8 lõi, 12 lõi và 24 lõi?
Đáp: Đếm số sợi bạn cần cắt bỏ ngay hôm nay, sau đó thêm 30–50% để phát triển trong tương lai. Một lần thả FTTH-dòng đơn thường yêu cầu hộp 4-lõi hoặc 8{16}}lõi. Một Riser MDU phục vụ 6–8 đơn vị cần 12 hoặc 24 lõi. Nếu bộ chia PLC sẽ được lắp bên trong hộp, số lượng đầu ra của bộ chia sẽ xác định yêu cầu cổng tối thiểu - bộ chia 1×8 cần ít nhất 8 cổng đầu ra cộng với bất kỳ sợi truyền qua nào.
Câu hỏi: IP65 có đủ cho tất cả việc lắp đặt hộp đầu cuối cáp quang ngoài trời không?
Đáp: IP65 xử lý hầu hết các vị trí ngoài trời có mái che - dưới mái hiên, bên trong tủ đường phố hoặc trên tường tòa nhà có lớp bảo vệ phía trên. Đối với các giá treo cột lộ thiên hoàn toàn, lắp đặt ven biển hoặc khu vực có nhiều bụi hoặc hạt công nghiệp, IP68 có miếng đệm kín-cao su là lựa chọn an toàn hơn. Sự khác biệt về chi phí là nhỏ so với chi phí thay thế hiện trường.
Câu hỏi: Một hộp đầu cuối có thể hỗ trợ cả nối sợi quang và gắn bộ chia PLC không?
Đ: Có, nhiều mẫu được thiết kế cho mục đích này. Khay nối phải có khu vực dành riêng hoặc giá đỡ cho ống-mini hoặc bộ chia băng cassette ABS. Xác minh kích thước bên trong trước khi đặt hàng - không phải tất cả các vỏ FTB đều có đủ độ sâu để chứa mô-đun bộ chia cùng với giá đỡ mối nối tiêu chuẩn và vòng lưu trữ sợi quang.
