Bộ chia PLC: Nó là gì, nó hoạt động như thế nào và cách chọn bộ chia phù hợp cho mạng của bạn

Bộ chia PLC: Nó là gì, nó hoạt động như thế nào và cách chọn bộ chia phù hợp cho mạng của bạn

Bộ chia PLC (Bộ tách mạch sóng ánh sáng phẳng) là một thành phần quang thụ động chia tín hiệu quang đơn thành nhiều tín hiệu đầu ra mà không cần nguồn điện. Trong các mạng truy cập cáp quang được xây dựng trênbộ chia quangcông nghệ, bộ chia PLC đóng vai trò là thành phần phân phối cốt lõi - cho phép một sợi trung chuyển từ văn phòng trung tâm tiếp cận hàng chục thuê bao thông qua một thiết bị nhỏ gọn, đáng tin cậy.

Đối với các kỹ sư lập kế hoạch triển khai FTTH hoặc người mua so sánh các tùy chọn bộ chia cho dự án PON, các câu hỏi chính thường giống nhau: tỷ lệ phân chia nào phù hợp với mạng, loại gói nào phù hợp với vỏ bọc và liệu PLC hay FBT là lựa chọn tốt hơn. Hướng dẫn này trình bày chi tiết các câu hỏi đó - với các tiêu chí lựa chọn thực tế, dữ liệu so sánh và các cân nhắc triển khai được rút ra từ các kịch bản truy cập cáp quang-thực tế trên thế giới.

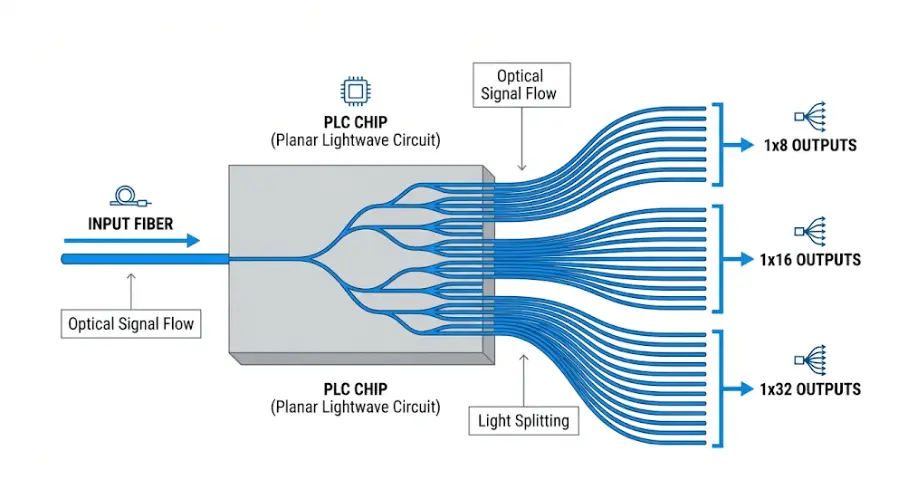

Bộ chia PLC là gì và nó hoạt động như thế nào?

PLC là viết tắt của Mạch sóng ánh sáng phẳng. Không giống như các phương pháp sợi-hợp nhất cũ hơn, bộ tách PLC được chế tạo bằng công nghệ ống dẫn sóng quang dựa trên silica-trên nền phẳng -, một quy trình đôi khi được so sánh với kỹ thuật in thạch bản bán dẫn. Tín hiệu quang đến đi qua cổng đầu vào, truyền dọc theo cấu trúc ống dẫn sóng được khắc chính xác và được chia thành nhiều đường dẫn đầu ra. Các cấu hình phổ biến bao gồm 1x2, 1x4,1x8, 1x16, 1x32, và 1x64.

Vì là thiết bị thụ động nên bộ chia PLC không cần nguồn điện bên ngoài. Việc phân phối tín hiệu diễn ra hoàn toàn thông qua ống dẫn sóng quang học -, đó là một lý do khiến bộ tách PLC được ưa chuộng trong các mạng truy cập nơi có độ tin cậy-lâu dài và yêu cầu bảo trì tối thiểu. Thiết kế ống dẫn sóng cũng cho phép bộ tách PLC hoạt động trên phạm vi bước sóng rộng, thường bao phủ từ 1260 nm đến 1650 nm, nghĩa là một bộ tách đơn có thể xử lý đồng thời các bước sóng ngược dòng, xuôi dòng và lớp phủ video khi triển khai GPON hoặc XGS-PON.

Tại sao đầu ra đồng nhất lại quan trọng trong thực tế

Trong mạng cáp quang nhiều{0}}người dùng, thiết bị đầu cuối mạng quang (ONT) của mỗi thuê bao cần nhận được tín hiệu đủ mạnh để duy trì dịch vụ đáng tin cậy. Nếu đầu ra của bộ chia thay đổi đáng kể thì một số người dùng có thể gặp phải tình trạng hiệu suất bị suy giảm trong khi những người khác có tỷ suất lợi nhuận vượt quá -, làm phức tạp việc lập kế hoạch ngân sách liên kết và khắc phục sự cố trong tương lai. Bộ chia PLC được thiết kế để duy trì tính đồng nhất đầu ra trong phạm vi hẹp (thường biến thiên dưới 1,5 dB giữa các cổng đối với thiết bị 1x32), giúp đơn giản hóa việc lập ngân sách điện năng trên tất cả các điểm cuối được kết nối.

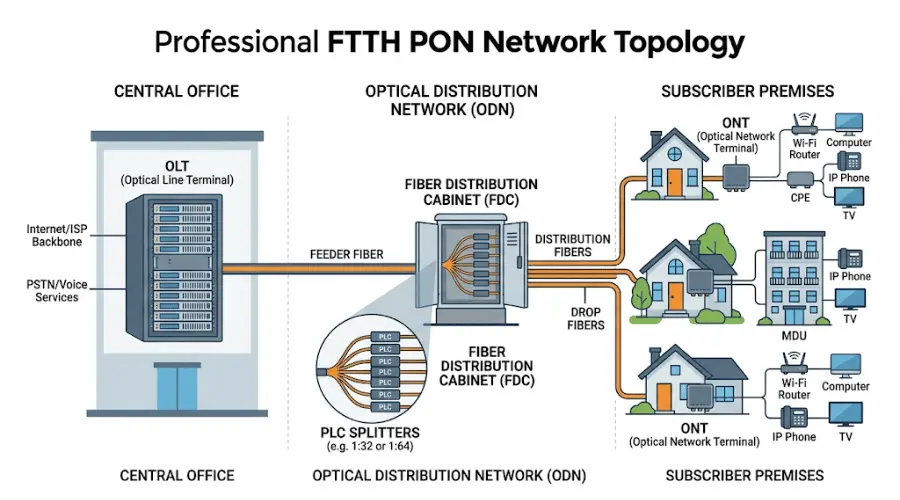

Tại sao Bộ chia PLC là lựa chọn tiêu chuẩn trong mạng PON và FTTx

Mạng quang thụ động dựa vào bộ chia để chia sẻ một cổng OLT (Thiết bị đầu cuối đường dây quang) duy nhất giữa nhiều thuê bao. trongTiêu chuẩn GPON ITU-T G.984, mạng phân phối quang (ODN) giữa văn phòng trung tâm và phía thuê bao bao gồm hoàn toàn các phần tử thụ động - sợi, bộ chia và đầu nối. Bộ tách PLC là loại bộ tách được triển khai rộng rãi nhất trong kiến ​​trúc này vì chúng hỗ trợ tỷ lệ phân tách (lên đến 1x64 trong thông lệ) và phạm vi bước sóng mà các hệ thống GPON, EPON và XGS-PON yêu cầu.

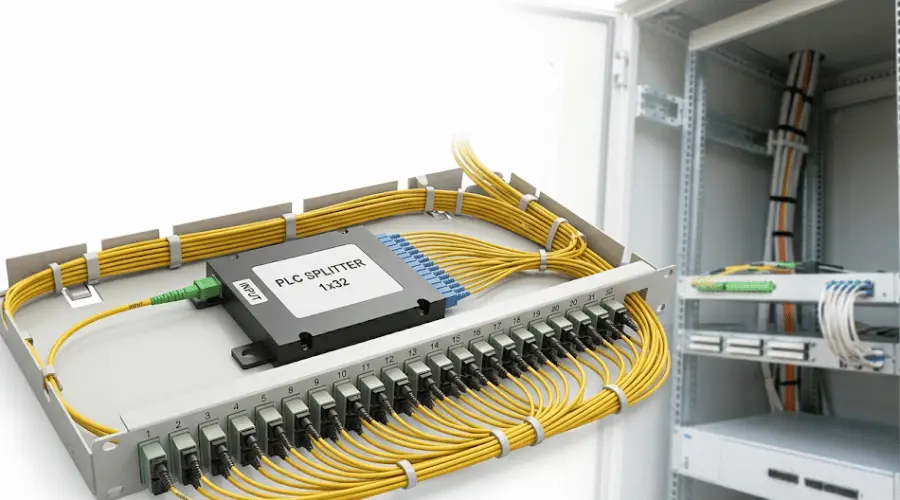

Trong quá trình triển khai FTTH thông thường, bộ chia PLC được đặt trong giá văn phòng trung tâm, tủ phân phối cáp quang ngoài trời hoặc hộp phân phối cáp quang cấp tòa nhà-{1}} tùy thuộc vào cấu trúc liên kết mạng và mật độ người đăng ký. Mục tiêu không chỉ là phân chia tín hiệu mà còn thực hiện nó ở một vị trí cân bằng giữa hiệu quả định tuyến sợi quang, không gian bao vây và dễ dàng bảo trì trong tương lai. Đối với các nhà khai thác xây dựng mạng truy cập dân cư, bộ chia PLC 1x32 trong lớp phân phối là đường cơ sở chung - mặc dù tỷ lệ thực tế phụ thuộc vào số lượng người đăng ký, khoảng cách và hạn chế về ngân sách liên kết.

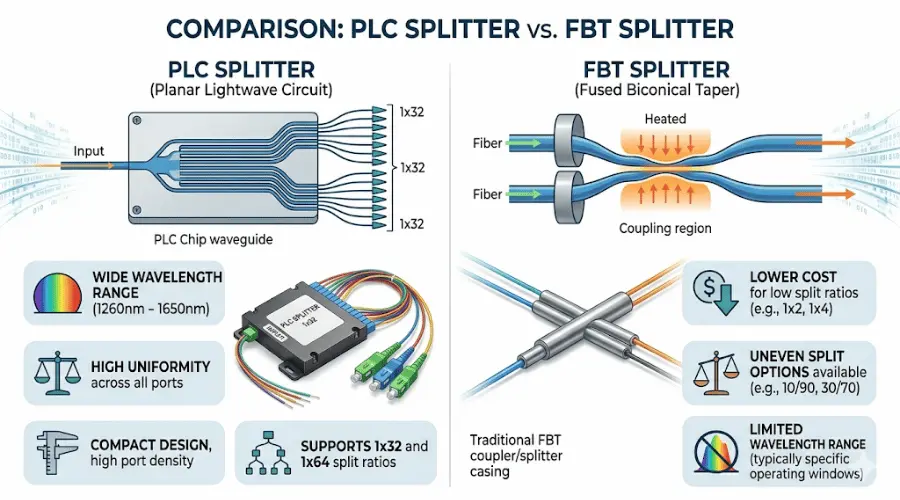

Bộ chia PLC và Bộ chia FBT: So sánh thực tế

Sự lựa chọn giữa PLC vàBộ chia FBT (Fused Biconical Taper)là một trong những câu hỏi phổ biến nhất khi mua sắm mạng cáp quang. Cả hai đều là bộ tách quang thụ động, nhưng chúng khác nhau về phương pháp chế tạo, đặc tính hiệu suất và trường hợp sử dụng lý tưởng. Bảng sau đây tóm tắt những khác biệt chính dựa trênthông số kỹ thuật tiêu chuẩn-của ngành.

Khi nào nên chọn PLC thay vì FBT

Đối với việc triển khai FTTH và PON có cấu trúc trong đó tỷ lệ phân chia là 1x8 trở lên, bộ chia PLC thường là lựa chọn thiết thực hơn. Chúng mang lại độ đồng nhất đầu ra tốt hơn, khả năng tương thích bước sóng rộng hơn và hiệu suất lâu dài-dễ dự đoán hơn -, đặc biệt là trong môi trường có sự thay đổi nhiệt độ. Theo tiêu chí thử nghiệm được xác định trongTelcordia GR-1209-CORE, Bộ tách PLC phải chứng minh tổn thất chèn ổn định dưới áp lực cơ học và môi trường, hỗ trợ việc sử dụng chúng ở cả vỏ trong nhà và ngoài trời.

Khi FBT vẫn có thể có ý nghĩa

Bộ chia FBT vẫn là một lựa chọn hợp lý cho các ứng dụng đơn giản, có tỷ lệ-thấp-, chẳng hạn như phân chia 1x2 hoặc 1x4 trong một-nhấn theo dõi phạm vi tiếp cận ngắn hoặc liên kết-điểm nhạy cảm-tới{9}}chi phí. Chúng cũng hỗ trợ các tỷ lệ phân chia không đồng đều (chẳng hạn như 20/80 hoặc 10/90), điều mà các bộ chia PLC thường không cung cấp. Tuy nhiên, người mua nên thận trọng khi sử dụng bộ chia FBT vượt quá 1x4 trong mạng sản xuất, vì tính đồng nhất và độ tin cậy giảm ở số lượng cổng cao hơn.

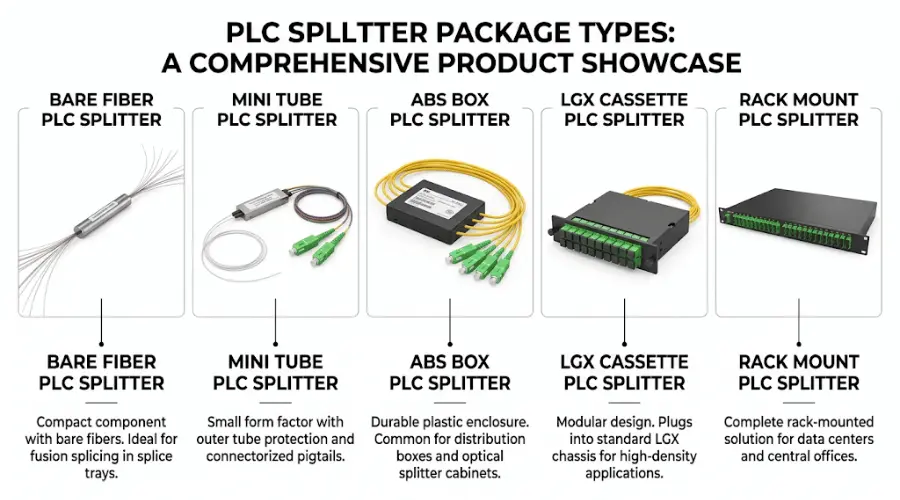

Các loại bộ chia PLC phổ biến và định dạng gói

Việc chọn bộ chia PLC không chỉ liên quan đến việc chọn tỷ lệ phân chia. Định dạng gói xác định cách bộ chia tích hợp vào cơ sở hạ tầng mạng vật lý - bao gồm vỏ, khay nối và khung phân phối.

Cấu hình 1xN và 2xN

Bộ chia PLC 1xN có một đầu vào và N đầu ra. Đây là định dạng tiêu chuẩn cho hầu hết các kịch bản phân phối cáp quang. Bộ chia PLC 2xN cung cấp hai đầu vào, cho phép dự phòng đường dẫn hoặc-kiến trúc nguồn kép - một thiết kế đôi khi được chỉ định trong các dự án hoặc mạng cấp-nhà cung cấp dịch vụ yêu cầu chuyển đổi bảo vệ ở cấp bộ chia.

Bộ chia PLC sợi trần và ống nhỏ

Đây là những dạng nhỏ gọn, không đóng gói, trong đó chip chia được bảo vệ bằng một ống thép với các bím tóc sợi trần ở cả hai bên. Chúng thường được sử dụng bên trong các hộp nối, hộp phân phối hoặc cụm OEM nơi không gian chật hẹp và bộ chia sẽ được bảo vệ thêm bằng vỏ bọc bên ngoài. Trong các bản dựng FTTH sử dụng-cáp thả được kết nối sẵn và hộp thiết bị đầu cuối nhỏ, bộ chia sợi trần giúp duy trì dấu chân tổng thể ở mức tối thiểu.

Bộ chia PLC hộp ABS

Bao bì hộp ABS bao quanh bộ chia trong một vỏ nhựa nhỏ gọn với các bím tóc bằng sợi được định tuyến từ cả hai đầu. Định dạng này cung cấp khả năng bảo vệ vừa phải và được sử dụng rộng rãi trong-việc triển khai cho mục đích chung - từ tủ phân phối đến hộp-gắn tường. Đây cũng là lựa chọn phổ biến nhất khi việc lắp đặt không tuân theo khung giá đỡ hoặc bảng điều khiển được tiêu chuẩn hóa.

Bộ chia PLC LGX Cassette

Băng LGX (Lightguide Cross{0}}Connect) được thiết kế để vừa với bảng giá đỡ 19-inch tiêu chuẩn và khung phân phối cáp quang. Khi việc quản lý cáp quang cần được tổ chức theo cổng và được dán nhãn rõ ràng, bộ chia băng cassette LGX sẽ cung cấp một cách tiếp cận có cấu trúc, mô-đun. Đây là sự lựa chọn thường xuyên trong môi trường văn phòng trung tâm và tầng hầm của tòa nhà nhiều người thuê, nơiODF hoặc hệ thống bảng vá lỗiđã có sẵn.

Giá đỡ-Bộ chia PLC gắn trên giá đỡ

Để triển khai-mật độ cao trong phòng dữ liệu, văn phòng trung tâm hoặc-đầu cuối PON{2}}quy mô lớn, bộ chia PLC gắn trên giá-tích hợp trực tiếp vào khung 1U hoặc 2U. Định dạng này hỗ trợ định tuyến cáp có tổ chức, truy cập-bảng mặt trước để vá lỗi và xác định dễ dàng hơn các cổng bộ chia riêng lẻ trong quá trình bảo trì.

Đã kết nối và không được kết nối

Bộ chia PLC có sẵn với các đầu nối cáp quang-được lắp đặt tại nhà máy (chẳng hạn như SC/APC, LC/UPC hoặc FC/APC) hoặc với các đầu sợi quang trần để nối tại hiện trường. Các mô hình được kết nối giúp đơn giản hóa việc cài đặt và giảm bớt-lao động tại chỗ -, đặc biệt hữu ích trong việc triển khai quy mô lớn-trong đó tốc độ là vấn đề quan trọng. Bộ chia không được kết nối mang lại sự linh hoạt hơn khi tiêu chuẩn đầu cuối khác nhau giữa các phần khác nhau của mạng.

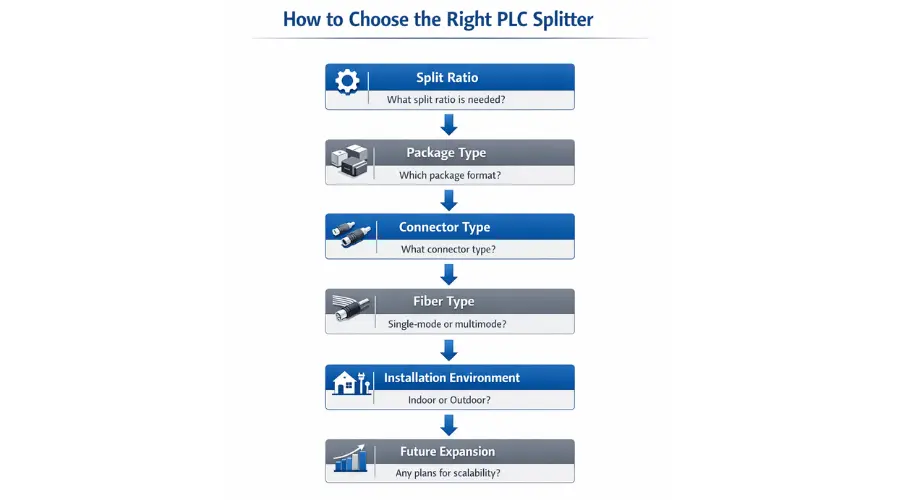

Cách chọn Bộ chia PLC phù hợp cho việc triển khai của bạn

Việc chọn bộ chia PLC cho một dự án thực tế bắt đầu từ kiến ​​trúc mạng - chứ không phải danh mục sản phẩm. Tỷ lệ phân chia, loại gói, định dạng trình kết nối và môi trường cài đặt đều cần phải phù hợp với kế hoạch triển khai. Dưới đây là một cách tiếp cận có cấu trúc bao gồm các điểm quyết định quan trọng nhất.

Bước 1: Xác định tỷ lệ phân chia dựa trên thiết kế mạng

Tỷ lệ phân chia xác định số lượng cổng đầu ra mà bộ chia cung cấp - và tác động trực tiếp đến công suất quang có sẵn ở mỗi điểm cuối. Mỗi lần tăng gấp đôi số lượng phân chia sẽ làm tăng thêm khoảng 3 dB tổn thất trên mỗi cổng. Bảng sau đây cung cấp tài liệu tham khảo nhanh để khớp tỷ lệ phân chia với các kịch bản triển khai phổ biến.

Lưu ý: Các giá trị suy hao chèn ở trên thể hiện thông số kỹ thuật tối đa điển hình cho bộ tách PLC. Luôn sử dụng các giá trị tối đa từ bảng dữ liệu của nhà sản xuất khi tính toán ngân sách liên kết. Suy hao đầu nối (thường là 0,3 dB trên mỗi cặp kết hợp) sẽ cộng vào tổng số.

Đừng chọn tỷ lệ phân chia cao nhất chỉ vì dự án có thể phát triển. Phân chia 1x64 tiêu tốn ngân sách liên kết nhiều hơn đáng kể so với 1x32, điều này hạn chế khoảng cách tiếp cận và để lại ít biên độ hơn cho tình trạng lão hóa đầu nối và uốn cong sợi quang. Trong thực tế, nhiều nhà khai thác triển khai 1x32 làm mặc định cho GPON FTTH, dành 1x64 cho các khu vực có phạm vi tiếp cận ngắn, mật độ{11}}cao trong đó khoảng cách OLT{12}}đến{13}}người đăng ký là dưới 10 km.

Bước 2: Chọn loại gói dựa trên môi trường cài đặt

Định dạng gói cần phải phù hợp với cơ sở hạ tầng vật lý nơi bộ chia sẽ được cài đặt. Bao bì không khớp là nguyên nhân phổ biến gây ra sự chậm trễ trong quá trình cài đặt - bộ chia không vừa với khay, vỏ hoặc khung có nghĩa là phải làm lại hiện trường.

Bước 3: Xác nhận các yêu cầu về đầu nối và sợi quang

Trước khi đặt hàng, hãy xác minh các chi tiết này dựa trên thiết kế mạng và cơ sở hạ tầng hiện có:

• Kiểu kết nối - SC/APClà lựa chọn phổ biến nhất cho mạng FTTH PON; LC/UPC thường được sử dụng trong môi trường trung tâm dữ liệu hoặc bảng điều khiển có mật độ-cao. Khớp đầu nối với bộ điều hợp cáp quang đã được lắp đặt trong vỏ.
• kiểu đánh bóng- APC (tiếp xúc vật lý góc) là tiêu chuẩn cho PON vì nó mang lại suy hao phản hồi cao hơn, điều này rất quan trọng đối với lớp phủ video tương tự và truyền dẫn nhạy cảm. UPC được sử dụng trong một số thiết lập doanh nghiệp hoặc thử nghiệm. Việc trộn lẫn các đầu nối APC và UPC trên cùng một liên kết sẽ gây ra tổn thất cao và có thể gây hư hỏng thiết bị. Để so sánh chi tiết, hãy xem hướng dẫn vềCác loại sơn bóng PC so với UPC so với APC.
• Loại sợi- Hầu hết các bộ tách PLC đều sử dụng sợi quang chế độ đơn G.657.A1 hoặc G.657.A2, mang lại hiệu suất uốn cong được cải thiện so với G.652D tiêu chuẩn. Xác nhận điều này khớp với loại sợi được sử dụng trong phần còn lại của mạng.
• Chiều dài cáp- Nếu đặt hàng bộ chia có đầu nối, hãy chỉ định độ dài đuôi dây cần thiết để định tuyến trong vỏ. Cáp dư thừa tạo ra các vấn đề về quản lý; quá ít cáp ngăn cản việc vá thích hợp.

Bước 4: Lập kế hoạch mở rộng và bảo trì

Bộ chia là một thành phần cơ sở hạ tầng tồn tại lâu dài. Trong quá trình triển khai FTTH có cấu trúc, người mua thường đánh giá không chỉ số lượng người đăng ký ngay lập tức mà còn đánh giá tiềm năng tăng trưởng trong tương lai, khả năng tương thích vỏ cho các mô-đun bổ sung và khả năng nhận dạng cổng dễ dàng trong quá trình cách ly lỗi. Việc chọn định dạng gói mô-đun (chẳng hạn như băng LGX) và để lại dung lượng dự phòng trong khung phân phối sẽ đơn giản hóa việc bổ sung bộ chia trong tương lai mà không làm gián đoạn các kết nối hiện có.

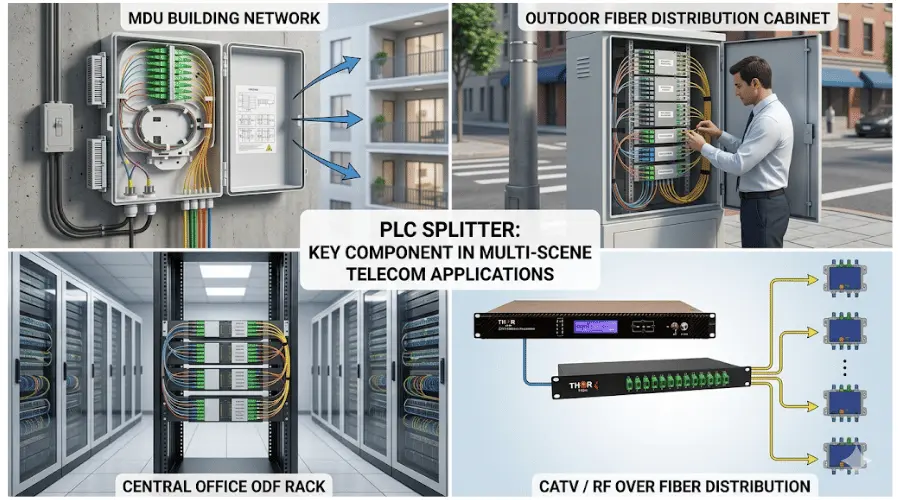

Các ứng dụng của bộ chia PLC ngoài FTTH

Trong khi FTTH và PON đại diện cho thị trường lớn nhất cho bộ chia PLC, công nghệ này được sử dụng trong một số kịch bản phân phối cáp quang khác.

Mạng truy cập GPON, EPON và XGS{0}}PON

Bộ chia PLC là thành phần cơ bản của ODN trong tất cả các tiêu chuẩn PON chính. Trong hệ thống GPON tuân thủITU-T G.984.3, bộ chia nằm giữa OLT và tối đa 64 ONU, phân phối lưu lượng phát sóng xuôi dòng và kết hợp các cụm luồng ngược dòng. Cơ sở hạ tầng bộ chia vật lý tương tự hỗ trợ triển khai EPON (IEEE 802.3ah) và-XGS-PON (ITU-T G.9807.1) thế hệ tiếp theo -, đây là yếu tố quan trọng cần cân nhắc đối với các nhà khai thác lập kế hoạch nâng cấp công nghệ trên các nhà máy cáp quang ODN hiện có.

CATV và RF-qua-Phân phối cáp quang

Bộ tách PLC cũng được sử dụng trong các hệ thống lớp phủ CATV trong đó tín hiệu video 1550nm được kết hợp với bước sóng dữ liệu GPON và được phân phối trên cùng một sợi quang. Phạm vi hoạt động băng rộng của bộ tách (bao gồm 1550 nm cùng với 1310 nm và 1490 nm) cho phép nó xử lý cả ba bước sóng mà không yêu cầu các giai đoạn tách riêng biệt.

Mạng lưới nhiều{0}}nhà ở (MDU) và khuôn viên trường

Trong các dự án cáp MDU, bộ chia PLC thường được triển khai bên trong các tầng hầm của tòa nhà hoặc các điểm phân phối-ở tầng để phục vụ nhiều căn hộ từ một sợi cáp trung chuyển duy nhất. MỘT-gói cáp MDU được thiết kế tốtxem xét vị trí bộ chia, kích thước vỏ và số tầng được phục vụ trên mỗi bộ chia để giảm thiểu việc chạy cáp quang và đơn giản hóa việc kích hoạt thuê bao.

Giám sát sợi quang và truy cập thử nghiệm

Bộ chia PLC có tỷ lệ-thấp (1x2 ở tỷ lệ 1/99 hoặc 5/95, nếu có hoặc 1x2 tiêu chuẩn cho các phần chia bằng nhau) đôi khi được sử dụng làm vòi giám sát trong các phân đoạn mạng yêu cầu giám sát hiệu suất quang học liên tục mà không làm gián đoạn lưu lượng truy cập trực tiếp.

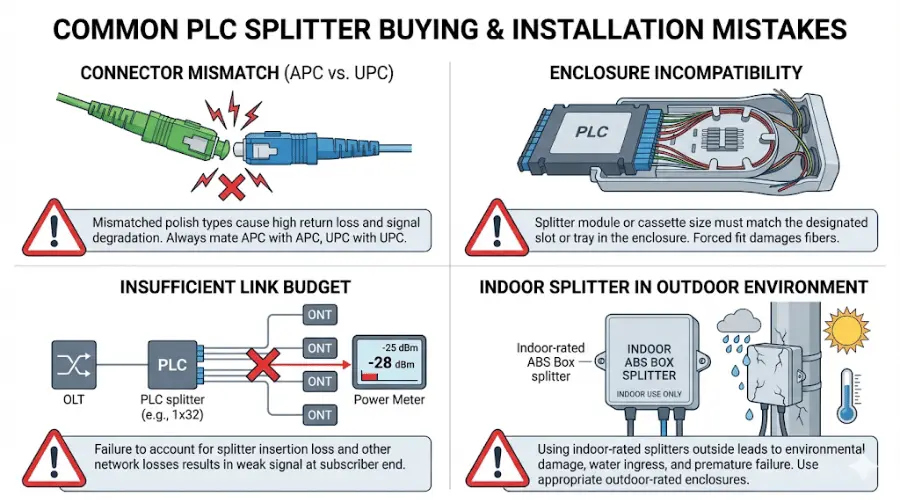

Những Sai Lầm Thường Gặp Cần Tránh Khi Mua Bộ Chia PLC

Ngay cả các nhóm mua sắm có kinh nghiệm cũng gặp phải những vấn đề có thể tránh được nếu có thông số kỹ thuật ban đầu tốt hơn. Dưới đây là những vấn đề thường gặp nhất trong các dự án truy cập cáp quang:

• Chọn tỷ lệ phân chia mà không kiểm tra ngân sách liên kết.Bộ chia 1x32 gây ra tổn hao khoảng 17 dB chỉ riêng ở bộ chia. Nếu tổng tổn hao đường truyền (bao gồm suy hao sợi quang, suy hao đầu nối và suy hao bộ chia) vượt quá mức năng lượng OLT/ONT, thì các thuê bao ở đầu xa sẽ bị suy giảm dịch vụ. Luôn tính toán ngân sách liên kết đầy đủ trước khi quyết định tỷ lệ phân chia.
• Bỏ qua khả năng tương thích của vỏ.Một băng LGX không vừa với khay bảng vá hiện có hoặc hộp ABS quá lớn so với hộp phân phối sẽ tạo ra việc làm lại không cần thiết. Yêu cầu kích thước bao vây và thông số kỹ thuật của khay trước khi đặt hàng.
• Trộn các đầu nối APC và UPC.Đây là một trong những lỗi trường phổ biến nhất. Đầu nối SC/APC kết hợp với bộ chuyển đổi SC/UPC gây ra tổn thất chèn cao và suy hao phản hồi kém - và có thể làm hỏng mặt đầu sợi quang. Chuẩn hóa kiểu đánh bóng trên toàn bộ liên kết ODN.
• Xem xét xếp hạng môi trường để sử dụng ngoài trời.Bộ chia được xếp hạng để sử dụng trong nhà có thể không tồn tại trong chu kỳ nhiệt độ, độ ẩm hoặc tiếp xúc với tia cực tím trong tủ ngoài trời. Đối với việc lắp đặt ngoài trời hoặc bán{1} ngoài trời, hãy xác minh phạm vi nhiệt độ hoạt động và xác nhận việc tuân thủ các tiêu chuẩn thử nghiệm môi trường như Telcordia GR-1209 và GR-1221.
• Mua theo đơn giá thôi.Bộ chia-chi phí thấp hơn với tổn thất chèn cao hơn hoặc biến thể đầu ra rộng hơn có thể tốn nhiều chi phí hơn về lâu dài do khắc phục sự cố bổ sung, giảm phạm vi tiếp cận và thay thế sớm. Đánh giá tổng chi phí sở hữu, không chỉ giá thành sản phẩm.

Danh sách kiểm tra lựa chọn bộ chia PLC

Trước khi hoàn tất đơn đặt hàng, hãy xác nhận các mục sau với thiết kế mạng và điều kiện trang web của bạn:

• Tỷ lệ phân chia khớp với số lượng người đăng ký, kế hoạch tăng trưởng và tính toán ngân sách liên kết
• Loại gói phù hợp với khung phân phối hoặc vỏ mục tiêu
• Loại đầu nối và độ bóng (APC/UPC) phù hợp với các thành phần ODN hiện có
• Loại cáp quang (G.657.A1, G.657.A2 hoặc G.652D) phù hợp với tiêu chuẩn mạng
• Chiều dài cáp bím tóc được chỉ định cho đường dẫn định tuyến bao vây
• Phạm vi nhiệt độ hoạt động bao gồm môi trường lắp đặt (trong nhà, ngoài trời hoặc hỗn hợp)
• Nhà cung cấp cung cấp các báo cáo thử nghiệm cho thấy tổn thất chèn, tính đồng nhất và tổn thất trả lại trên mỗi đơn vị
• Bộ chia đáp ứng các tiêu chuẩn về độ tin cậy hiện hành (Telcordia GR-1209-CORE, GR-1221-CORE hoặc tương đương)

Câu hỏi thường gặp

Sự khác biệt giữa bộ chia PLC và bộ chia quang là gì?

MỘTbộ chia quanglà một loại thiết bị thụ động rộng rãi phân chia tín hiệu quang. PLC và FBT là hai loại chính. Bộ tách PLC sử dụng công nghệ ống dẫn sóng để có hiệu suất ổn định trên phạm vi bước sóng rộng, trong khi bộ tách FBT sử dụng sợi hợp nhất và phù hợp hơn cho các ứng dụng bước sóng đơn,-tỷ lệ thấp.

Tôi nên chọn tỷ lệ phân chia nào cho bộ chia PLC trong dự án FTTH?

Trong hầu hết các hoạt động triển khai FTTH dựa trên GPON-, tỷ lệ phân chia 1x32 là điểm bắt đầu tiêu chuẩn. Đối với các cụm nhỏ hơn hoặc mở rộng nông thôn, 1x8 hoặc 1x16 có thể là đủ. Đối với các khu vực đô thị có mật độ-cao với khoảng cách OLT-đến{11}}người đăng ký ngắn, 1x64 có thể được coi là - nhưng chỉ khi ngân sách liên kết hỗ trợ nó. Quyết định phải luôn được xác thực thông qua tính toán ngân sách điện năng có tính đến độ dài sợi quang, số lượng đầu nối và suy hao bộ chia.

Bộ chia PLC có thể hỗ trợ nâng cấp XGS-PON và 10G-PON không?

Đúng. Do bộ tách PLC hoạt động trên phạm vi bước sóng rộng (1260–1650 nm), nên bộ tách vật lý tương tự được triển khai cho GPON có thể hỗ trợ XGS-PON (sử dụng các bước sóng xuôi dòng/ngược dòng khác nhau) mà không cần thay thế. Đây là lợi thế chính của công nghệ PLC dành cho người vận hành lập kế hoạch chuyển đổi công nghệ trên các nhà máy sợi hiện có.

Loại đầu nối nào phổ biến nhất cho bộ chia PLC trong mạng PON?

SC/APC là loại đầu nối chiếm ưu thế cho các ứng dụng FTTH và PON. Việc đánh bóng góc cạnh mang lại suy hao phản hồi cao hơn, điều này rất quan trọng đối với các hệ thống mang tín hiệu lớp phủ video tương tự. Trong môi trường doanh nghiệp hoặc trung tâm dữ liệu, LC/UPC phổ biến hơn do hệ số dạng nhỏ hơn và mật độ cổng cao hơn. Để có cái nhìn tổng quan đầy đủ, hãy xemhướng dẫn các loại đầu nối cáp quang.

Làm cách nào để tính tổng tổn thất liên kết khi sử dụng bộ chia PLC?

Tổng suy hao liên kết là tổng suy giảm sợi quang (thường là 0,35 dB/km ở 1310 nm đối với sợi quang-chế độ đơn), suy hao đầu nối (khoảng 0,3 dB trên mỗi cặp ghép nối), suy hao mối nối (khoảng 0,1 dB trên mỗi mối nối tổng hợp) và suy hao chèn bộ chia (tham khảo thông số kỹ thuật tối đa của nhà sản xuất). Tổng công suất phải nằm trong mức công suất của máy phát-đến-máy thu được xác định theo tiêu chuẩn PON -, ví dụ: GPON Loại B+ cho phép suy hao ODN tối đa là 28 dB.

Bộ chia PLC có thể được sử dụng ngoài trời không?

Có, nhưng bao bì và vỏ bọc phải được đánh giá phù hợp với môi trường ngoài trời. Những cân nhắc chính bao gồm phạm vi nhiệt độ hoạt động (–40 độ đến +85 độ đối với hầu hết các bộ chia PLC cấp công nghiệp-), khả năng bảo vệ chống xâm nhập (IP65 hoặc cao hơn đối với vỏ) và khả năng chống tia cực tím của vỏ cáp. Bộ chia được triển khai trong tủ ngoài trời phải đáp ứng các yêu cầu kiểm tra cơ học và môi trường được quy định trong Telcordia GR-1209 và GR-1221. Để được hướng dẫn về cơ sở hạ tầng cáp quang ngoài trời, hãy xemHướng dẫn lắp đặt cáp quang trong nhà và ngoài trời.

Sự khác biệt giữa bộ chia PLC 1xN và 2xN là gì?

Bộ chia 1xN có một đầu vào và N đầu ra. Bộ chia 2xN có hai đầu vào, cung cấp khả năng dự phòng đường dẫn - nếu một sợi đầu vào bị lỗi thì đầu vào thứ hai có thể tiếp tục cung cấp đầu ra.. 2cấu hình xN thường được sử dụng trong các mạng cấp sóng mang-trong đó tính năng bảo vệ đường dẫn sợi quang được chỉ định ở cấp ODN.

Bộ chia PLC khác với bộ chia PLC như thế nào?khớp nối sợi quang?

Bộ chia PLC được thiết kế để chia một tín hiệu đầu vào thành nhiều đầu ra (phân phối một{0}}cho-nhiều). Bộ ghép sợi quang có thể kết hợp tín hiệu từ nhiều đầu vào thành một đầu ra hoặc phân chia theo cả hai hướng. Trong thực tế, các thuật ngữ này đôi khi được sử dụng thay thế cho nhau cho các thiết bị 1x2 hoặc 2x2, nhưng đối với phân phối PON ở tỷ lệ phân chia cao hơn, thuật ngữ tiêu chuẩn ngành là "bộ chia PLC".

Cân nhắc cuối cùng

Bộ chia PLC là thành phần nền tảng trong mạng truy cập cáp quang hiện đại - chứ không chỉ là một chi tiết đơn hàng hàng hóa. Việc lựa chọn đúng tỷ lệ phân chia, loại gói, định dạng trình kết nối và cấp chất lượng sẽ ảnh hưởng trực tiếp đến hiệu suất mạng, hiệu quả cài đặt và chi phí bảo trì dài hạn. Dành cho các nhà điều hành và nhóm mua sắm đánh giáTùy chọn bộ chia PLC, bắt đầu từ việc thiết kế mạng và thực hiện thông qua danh sách kiểm tra lựa chọn ở trên sẽ mang lại kết quả tốt hơn so với việc chỉ chọn dựa trên giá cả hoặc tính sẵn có.

Đối với các dự án có phạm vi rộng hơnMua sắm thành phần thụ động FTTH- bao gồm đầu nối, dây nối, dây vá và hộp phân phối - việc căn chỉnh các thông số kỹ thuật của bộ chia với phần còn lại của hóa đơn vật liệu ODN đảm bảo khả năng tương thích và giảm nguy cơ xảy ra sự cố tại hiện trường trong quá trình cài đặt và vận hành thử.
