Cổng Gigabit Ethernet với cổng G{0}}G và cổng G

Mạng của bạn cần nhiều-tốc độ Gig nào?

Cổng Ethernet 5G - có tên gọi chính thức là 5GBASE-T theo tiêu chuẩn IEEE 802.3bz - cung cấp 5 gigabit/giây qua cáp đồng Cat5e hoặc Cat6 tiêu chuẩn, nằm giữa loại cáp Ethernet 2,5 Gigabit được áp dụng rộng rãi và cấp-có giá 10 Gigabit Ethernet cao hơn.Đối với bất kỳ ai xây dựng hoặc nâng cấp mạng có dây ngày nay, câu hỏi không còn là liệu Gigabit Ethernet có đủ nhanh hay không. Trong hầu hết các môi trường, không phải - khi các điểm truy cập WiFi 6E đạt tốc độ 2,4 Gbps, các thiết bị NAS đi kèm với nhiều- NIC nhiều gigabit và các ISP ở các khu vực đô thị lớn hiện cung cấp các gói dân cư 2 gigabit. Câu hỏi thực sự là bạn cần đạt được tốc độ 1 Gbps bao xa và việc nâng cấp đó thực sự tốn bao nhiêu tiền về phần cứng, hệ thống cáp và độ phức tạp.

Hướng dẫn này trình bày những điểm khác biệt thực tế giữa các cổng Ethernet 1G, 2.5G và 5G, cơ sở hạ tầng mà mỗi cổng yêu cầu và cách quyết định cấp tốc độ nào phù hợp với thiết lập cụ thể của bạn - cho dù đó là văn phòng tại nhà, doanh nghiệp nhỏ hay triển khai nhiều-AP trong khuôn viên trường. Các đề xuất ở đây phản ánh các mô hình phổ biến từ việc triển khai mạng doanh nghiệp và SMB bằng cách sử dụng thiết bị tuân thủ IEEE 802.3bz-.

Ethernet đa{0}}Gig thực sự có ý nghĩa gì

Trong hai thập kỷ, Gigabit Ethernet là mức trần cho mạng cục bộ dựa trên đồng-. Tiêu chuẩn 1000BASE-T, được phê chuẩn vào năm 1999, cung cấp tốc độ 1 Gbps qua cáp Cat5e và trở thành tốc độ cổng mặc định trên mọi thứ, từ bộ định tuyến dành cho người tiêu dùng đến bộ chuyển mạch dành cho doanh nghiệp. Nó đã hoạt động. Trong một thời gian dài, không có gì trong mạng thông thường tạo ra đủ lưu lượng truy cập để bão hòa nó.

Điều đó đã thay đổi khi tốc độ không dây vượt qua tốc độ truyền tải có dây. WiFi 5 (802.11ac) có thể đã vượt quá thông lượng tổng hợp 1 Gbps. WiFi 6 (802.11ax) đã đẩy tốc độ lý thuyết vượt quá 9,6 Gbps. Đột nhiên, nút cổ chai nằm ở phía sau AP chứ không phải phía trước nó: một điểm truy cập có khả năng 2+ Gbps đang được cung cấp bởi một đường lên Gigabit duy nhất và mọi khách hàng ở phía không dây đều chia sẻ mức trần 1G đó.

IEEE đã phản hồi vào năm 2016 bằng 802.3bz, xác định hai bậc tốc độ mới - 2.5GBASE-T và 5GBASE-T. Sự lựa chọn thiết kế quan trọng là khả năng tương thích cáp ngược. Cả hai tiêu chuẩn đều được thiết kế để chạy trên cùng loại cáp Cat5e và Cat6 đã được lắp đặt ở hầu hết các tòa nhà, sử dụng cùng đầu nối RJ45. Không có tua lại. Không có bảng vá lỗi mới. Quyết định duy nhất đó đã khiến việc áp dụng nhiều{14}gig trở nên thiết thực - và đó là lý do khiến bạn thấy các cổng 2.5G xuất hiện trên các bo mạch chủ, bộ định tuyến WiFi và thiết bị NAS phổ thông ngày nay.

Khung quyết định nhanh

Trước khi đi sâu vào chi tiết, đây là phiên bản ngắn. Trong hầu hết các hoạt động triển khai mạng gia đình và SMB, quyết định được đưa ra theo bốn mẫu:

• Hầu hết các thiết bị văn phòng (máy in, VoIP, máy trạm cơ bản):Duy trì ở mức 1G - những thiết bị này thiếu NIC nhiều-gig và sẽ đàm phán ở tốc độ Gigabit bất kể.
• Điểm truy cập WiFi 6/6E hoặc NAS có nhiều cổng giga-:Nâng cấp lên 2.5G - nó sẽ loại bỏ tắc nghẽn Gigabit với chi phí gia tăng thấp nhất.
• Truyền tệp nặng, chỉnh sửa video hoặc tổng hợp AP mật độ- cao:Nâng cấp lên 5G - thông lượng bổ sung rất quan trọng khi việc di chuyển dữ liệu liên tục là tiêu chuẩn.
• Liên kết từ tầng-đến-sàn, đường trục liên-của tòa nhà hoặc khoảng cách vượt quá 100 m:Đường lên cáp quang - đồng có độ cao 100 mét; sợi xử lý 10G+ trên km.

Phần còn lại của hướng dẫn này giải thích lý do và sự cân bằng đằng sau mỗi lựa chọn đó.

1G so với. 2.5G so với. 5G: Nơi có sự khác biệt

Các con số tốc độ thô rất đơn giản là - 1.000 Mbps, 2.500 Mbps, 5.000 Mbps - nhưng sự khác biệt thực sự thể hiện ở yêu cầu cơ sở hạ tầng, lượng nhiệt tỏa ra, chi phí và những gì mỗi cấp thực sự cho phép trong thực tế.

Ước tính chi phí phản ánh giá thị trường gần đúng vào đầu năm 2026 cho các cổng chuyển đổi nhiều{1}gig được quản lý và không được quản lý. Giá thực tế thay đổi tùy theo nhà cung cấp, số cổng và bộ tính năng.

Một số điểm có xu hướng quan trọng hơn thông số kỹ thuật thô. Đầu tiên, 2.5G đã trở thành tầng đa{2}}gig tiêu chuẩn trên thực tế trong phần cứng dành cho người tiêu dùng và chuyên nghiệp. Hầu hết các bộ định tuyến WiFi 6 và WiFi 6E hiện đều có ít nhất một cổng WAN 2.5G. Nhiều thiết bị NAS tầm trung-có NIC 2,5G. Các nhà sản xuất bo mạch chủ phần lớn đã chuyển từ 1G sang 2,5G trên các bo mạch máy tính để bàn phổ thông kể từ khoảng năm 2022. Đường cong áp dụng này có nghĩa là thiết bị 2,5G rất dễ tìm nguồn và giá cả ngày càng phải chăng.

Thứ hai, ít nhất hiện tại, Ethernet 5G chiếm một vị trí hẹp hơn -. Nó xuất hiện trong-các thiết bị chuyển mạch được quản lý cấp cao hơn, các điểm truy cập doanh nghiệp tổng hợp lưu lượng truy cập từ nhiều SSID và các máy trạm thực hiện chuyển tệp liên tục sang bộ nhớ mạng. Phần cứng tồn tại và hoạt động tốt, nhưng mức giá cao hơn 2,5G vẫn đáng chú ý. Đối với nhiều thiết lập, 2.5G đã loại bỏ tắc nghẽn Gigabit mà không cần đầu tư thêm.

Hệ thống cáp: Những gì bạn đã có có lẽ sẽ hoạt động

Đây là phần thường gây ngạc nhiên cho những người đang lên kế hoạch nâng cấp nhiều{0}}gig. Cả 2.5GBASE-T và 5GBASE-T đều được thiết kế đặc biệt để hoạt động trên hệ thống cáp Cat5e đã lắp đặt ở khoảng cách đầy đủ 100-mét được xác định bởi các tiêu chuẩn cáp có cấu trúc. Ví dụ: Cat6 cung cấp thêm khoảng trống và thường được khuyên dùng để chạy 5G trong các môi trường có cáp đi kèm nhiễu xuyên âm cao hơn - trong ống dẫn chật hẹp - nhưng thông số kỹ thuật 802.3bz không yêu cầu nghiêm ngặt điều này.

Ý nghĩa thực tế: nếu tòa nhà của bạn được kết nối với Cat5e bất cứ lúc nào trong 20 năm qua, bạn có thể nâng cấp từ Gigabit lên 2.5G hoặc 5G chỉ bằng cách hoán đổi bộ chuyển mạch và phần cứng điểm cuối. Không kéo cáp mới. Không có-chấm dứt lại bảng vá lỗi. Đối với môi trường văn phòng và khu dân cư điển hình, điều này khiến cho nhiều-gig trở thành một trong những nâng cấp tốc độ hiệu quả nhất về mặt chi phí-có sẵn - bạn đang mua cổng chứ không phải cơ sở hạ tầng.

Điều đó cho thấy, chất lượng cáp quan trọng hơn ở tốc độ cao hơn so với tốc độ Gigabit. Giắc cắm có đầu cuối kém, dây cáp bị xoắn hoặc đường chạy vừa đủ giới hạn 100-mét ở 1G có thể không đàm phán một cách đáng tin cậy ở 5G. Trong quá trình triển khai SMB, chúng tôi gặp sự cố, thủ phạm phổ biến nhất khiến liên kết bị gián đoạn sau khi nâng cấp nhiều{6} gig là do dây vá bị mòn trong giá đỡ - không phải cáp ngang. Nếu bạn thấy có vấn đề về đàm phán, hãy kiểm tra lần chạy đáng ngờ bằng bộ chứng nhận cáp được xếp hạng cho tốc độ mục tiêu trước khi thay thế phần cứng bộ chuyển mạch.

Khi đồng hết đường: Vai trò của đường lên sợi quang

Đồng nhiều{0}}gig xử lý tốt lớp truy cập nhưng cuối cùng, mọi mạng đều cần một đường trục mà đồng không thể cung cấp. Khi tốc độ lớp truy cập-tăng từ 1G lên 2,5G và 5G, băng thông tổng hợp cần thiết giữa bộ chuyển mạch và lõi sẽ tăng theo tỷ lệ. Bộ chuyển mạch 24{10}}cổng 2.5G được tải đầy đủ có thể tạo ra lưu lượng tổng hợp lên tới 60 Gbps - và lưu lượng đó cần có đường dẫn đến lõi.

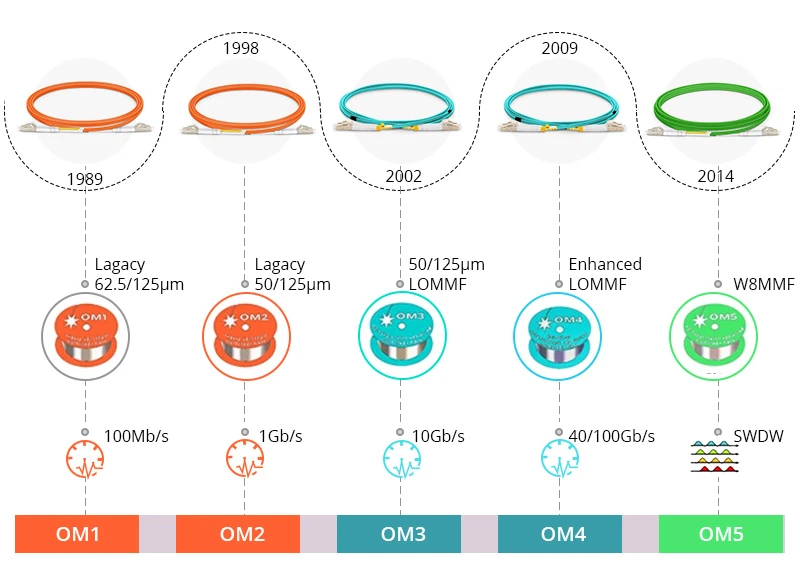

Đây là nơi các đường lên cáp quang giành được vị trí của mình. Bộ chuyển mạch nhiều{1}gig được quản lý thường bao gồm một hoặc hai khe SFP+ hoặc SFP28 chấp nhận bộ thu phát cáp quang. Để chạy trong tủ dữ liệu hoặc giữa các giá đỡ liền kề,Sợi đa mode OM3 hoặc OM4kết hợp với ống kính quang học tầm ngắn-có thể xử lý 10G một cách thoải mái ở khoảng cách lên tới 300–400 mét. Đã-chấm dứt trướcDây nối sợi LC-đến-LClà kết nối tiêu chuẩn cho các liên kết này.

Đối với các đường trục-đến-tầng hoặc tòa nhà-đến-tòa nhà,sợi đơn chế độvới đặc tả OS2 là mặc định. Được kết hợp với quang học LR (Long Reach), chế độ-đơn hỗ trợ 10G trên khoảng cách lên tới 10 km - vượt xa những gì mà bất kỳ tiêu chuẩn đồng nào có thể mang lại. Việc lựa chọn giữa-chế độ đơn và đa chế độ ảnh hưởng đến mọi thành phần trong liên kết: bộ thu phát, dây nối, bộ chuyển đổi và phần cứng đầu cuối đều cần phải phù hợp với loại sợi.

Kiến trúc phân tầng thường gặp trong thực tế: nhiều-gig đồng ở lớp truy cập (cổng 2,5G hoặc 5G cấp nguồn cho AP và máy tính để bàn), với các đường lên cáp quang tổng hợp lưu lượng truy cập đó đến lớp phân phối hoặc lớp lõi ở 10G hoặc 25G. Cách tiếp cận này giúp chi phí trên mỗi cổng ở mức thấp ở biên trong khi vẫn cung cấp khoảng trống băng thông ở nơi quan trọng nhất - tại điểm tổng hợp. Chất lượng đầu nối rất quan trọng ở đây; đánh bóng kém hoặc bị ô nhiễmdây vá sợi quanggây ra hiện tượng mất chèn có thể làm xói mòn lề liên kết trong thời gian dài hơn.

Nâng cấp những sai lầm gây lãng phí ngân sách

Một số mẫu xuất hiện nhất quán trong quá trình triển khai nhiều{0}}gig. Phổ biến nhất: mua một bộ chuyển mạch nhiều-gig nhưng kết nối nó với dây vá Cat5 (không phải Cat5e). Cat5 nguyên bản có tốc độ định mức 100 MHz và được thiết kế cho 100BASE-TX. Nhìn chung, nó sẽ không hỗ trợ 2.5GBASE{12}}T một cách đáng tin cậy và 5GBASE-T thì không còn nữa. Cat5e (với thông số kỹ thuật xuyên âm chặt chẽ hơn) là mức tối thiểu. Cat6 (250 MHz) mang lại biên độ tốt hơn cho 5G, đặc biệt là khi chạy lâu hơn. Cần kiểm tra mọi mắt xích trong chuỗi - bao gồm cả sợi dây vá mà ai đó đã kéo từ phía sau ngăn kéo.

Một vấn đề thường gặp khác: giả sử tất cả các cổng trên bộ chuyển mạch nhiều{0}gig đều chạy ở cùng tốc độ. Ví dụ: nhiều bộ chuyển mạch nhiều{2}gig giá cả phải chăng kết hợp các loại cổng - bốn cổng 2,5G cộng với tám cổng 1G. Đọc thông số kỹ thuật của cổng trước khi triển khai. Chỉ định các cổng đa-gig cho các thiết bị thực sự có lợi: AP, NAS, máy trạm chỉnh sửa. Việc kết nối máy in laser với cổng 2.5G sẽ không tăng tốc công việc in ấn của bất kỳ ai.

Nhiệt rất dễ bị đánh giá thấp. Chip PHY nhiều{1}}gig tiêu thụ nhiều năng lượng hơn so với silicon chỉ Gigabit{2}} và năng lượng đó sẽ chuyển thành nhiệt. Các thiết bị chuyển mạch dành cho máy tính để bàn không quạt hoạt động tốt ở tốc độ 1G có thể điều tiết hoặc thể hiện sự mất ổn định của cổng khi tất cả các cổng đàm phán ở mức 2,5G hoặc 5G trong điều kiện tải liên tục. Nếu hoạt động im lặng đóng vai trò quan trọng trong môi trường của bạn - phòng hội thảo, văn phòng tại nhà - hãy tìm các thiết bị chuyển mạch được thiết kế rõ ràng để hoạt động nhiều{10}gig không quạt với khả năng tản nhiệt phù hợp.

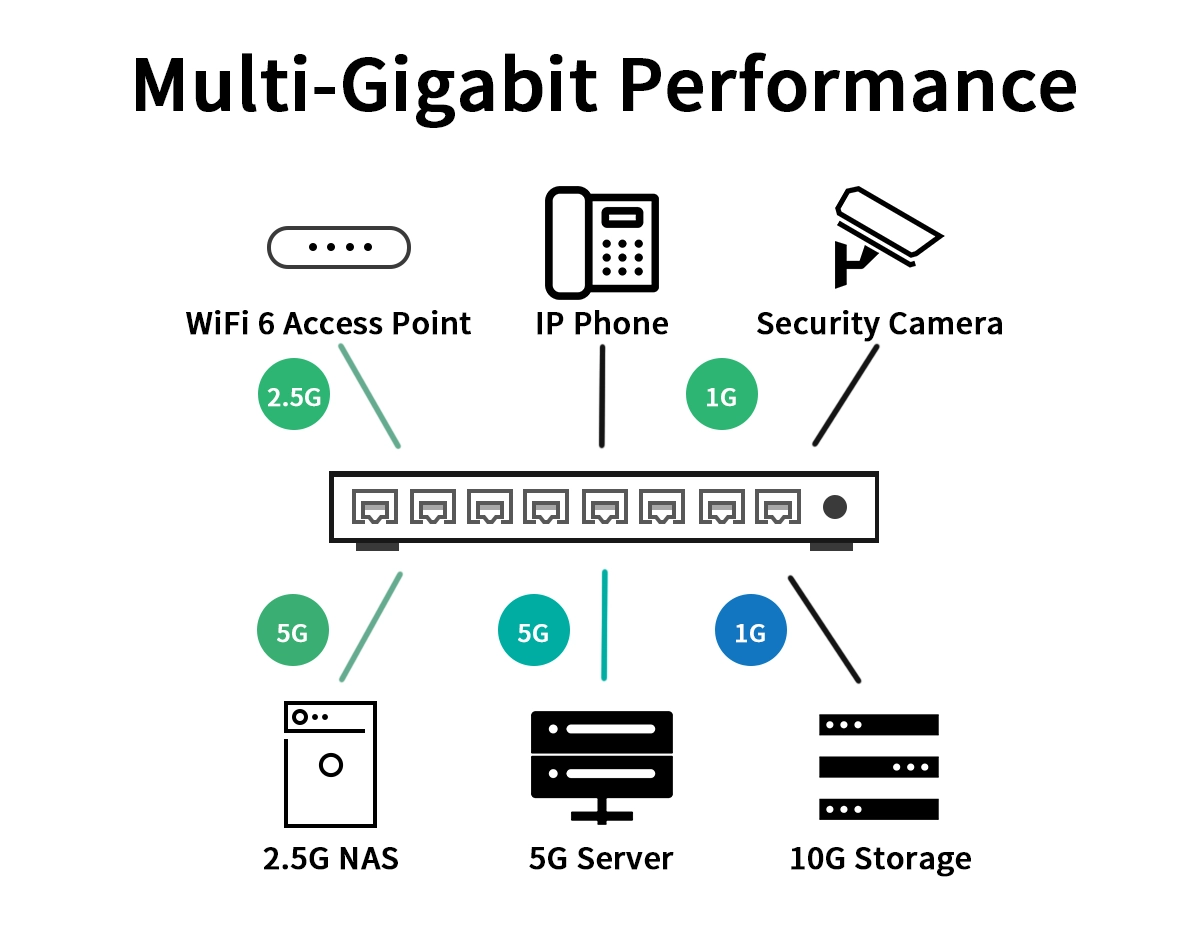

Nơi mỗi cấp tốc độ phù hợp trong thực tế

Gigabit (1G)vẫn là lời kêu gọi phù hợp cho các điểm cuối không tạo ra hoặc tiêu thụ lưu lượng lớn. Máy in, điện thoại IP, máy trạm cơ bản, cảm biến IoT - những thiết bị này thường đi kèm với 1G NIC và không sử dụng tốc độ cổng cao hơn. Trong hầu hết các mạng văn phòng, phần lớn các giắc cắm trên tường vẫn kết nối với các thiết bị Gigabit và điều đó khó có thể thay đổi trong thời gian tới.

2.5Glà điểm hấp dẫn cho hầu hết các nâng cấp hiện nay. Nếu bạn đang triển khai các điểm truy cập WiFi 6 hoặc WiFi 6E, đường lên 2,5G cho phép AP hoạt động gần với thông lượng định mức thay vì bị điều tiết bởi kết nối có dây 1G. Điều tương tự cũng áp dụng cho các thiết bị NAS, máy chủ đa phương tiện và máy trạm thường xuyên di chuyển các tệp trong phạm vi nhiều{6} gigabyte. Trong hầu hết các môi trường SMB, 2.5G mang lại mức tăng hiệu suất rõ ràng nhất trên mỗi đô la.

5Gphù hợp với các tình huống đòi hỏi khắt khe hơn: triển khai không dây mật độ cao-trong đó nhiều AP tổng hợp lưu lượng khách lớn, quy trình chỉnh sửa video lấy các tệp dự án lớn từ bộ nhớ mạng trong thời gian thực hoặc máy chủ-để-chuyển liên kết cần nhiều hơn 2,5G nhưng trong đó 10G sẽ cung cấp quá mức-cho khối lượng công việc. Theo kinh nghiệm của chúng tôi, việc sử dụng cổng 5G có xu hướng mạnh mẽ nhất trong các thiết bị chuyển mạch được quản lý nhắm đến SMB và môi trường-doanh nghiệp trung bình nơi ngân sách cho phép nâng cấp có mục tiêu thay vì xây dựng 10G đầy đủ.
