Làm cách nào để chọn Bảng vá cáp quang hoặc ODF?

Việc chọn bảng vá cáp quang - thường được gọi là ODF hoặc khung phân phối quang - hiếm khi chỉ là vấn đề khớp số lượng sợi với một dòng trên báo giá. Trong phòng viễn thông thực tế, mạng truy cập FTTH, mạng LAN doanh nghiệp hoặc trung tâm dữ liệu, bảng điều khiển cũng phải cố định cáp đến, bảo vệ các mối nối, giữ bộ điều hợp, định tuyến dây vá, mang nhãn rõ ràng và chừa chỗ để phát triển. Nếu hiểu sai những chi tiết đó thì một bảng điều khiển có vẻ ngoài-rẻ tiền sẽ khiến bạn mất thời gian trong quá trình cài đặt cũng như ở mỗi lần nâng cấp trong tương lai.

Hướng dẫn này được viết từ góc độ lựa chọn và cung cấp các thành phần thụ động cáp quang cho các dự án FTTH, viễn thông và trung tâm dữ liệu. Nó hướng dẫn các quyết định thực sự quan trọng về công suất -, lắp đặt, bộ điều hợp, nối và quản lý cáp - và kết thúc bằng ma trận lựa chọn, danh sách kiểm tra RFQ và danh sách kiểm tra mà bạn có thể sử dụng lại trong lần mua hàng tiếp theo.

Bảng vá sợi quang / ODF là gì?

Bảng vá sợi quang là một đơn vị quản lý sợi được sử dụng để kết cuối, sắp xếp, nối, kết nối và bảo vệ các sợi quang. Bạn sẽ tìm thấy nó trong các phòng viễn thông, trung tâm dữ liệu, mạng truy cập FTTH, mạng doanh nghiệp và tủ truyền thông.

Trong ngôn ngữ dự án hàng ngày, "bảng vá cáp quang", "bảng vá sợi quang", "ODF" và "khung phân phối quang" thường được sử dụng thay thế cho nhau. Thiết kế cơ học khác nhau nhưng công việc thì giống nhau: làm cho các kết nối sợi quang dễ quản lý, kiểm tra, bảo trì và mở rộng hơn. Nếu bạn muốn phân tích đầy đủ hơn về điểm khác nhau của các thuật ngữ, thì sự so sánh này vềODF so với bảng vá lỗitrong hệ thống cáp quang là một nơi tốt để bắt đầu.

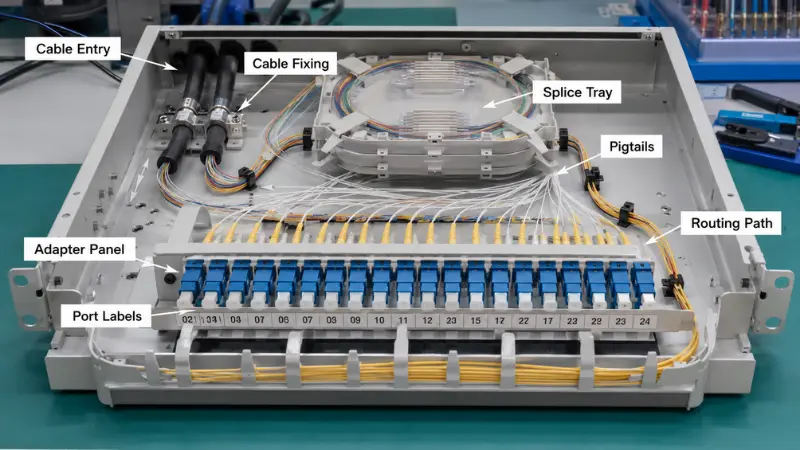

Một tấm vá sợi quang điển hình kết hợp một số yếu tố:

• -Bảng điều khiển giữ bộ ghép nối SC, LC, FC hoặc MPO
• -Khay nối giúp bảo vệ các mối nối nóng chảy và lưu trữ sợi thừa
• -Bím tóc sợi kết hợp với cáp đến
• -Các điểm cố định cáp và cổng vào để giảm sức căng
• -Đường dẫn định tuyến nội bộ duy trì bán kính uốn cong
• -Khu vực quản lý dây nối ở mặt trước
• -Nhãn cổng hoặc thông tin nhận dạng

•

Tại sao việc chọn đúng bảng điều khiển sợi quang lại quan trọng?

Bảng vá lỗi thường chiếm một phần nhỏ trong tổng ngân sách mạng, tuy nhiên nó có ảnh hưởng rất lớn đến chất lượng lắp đặt và số năm bảo trì sau đó. Bảng điều khiển phù hợp với địa điểm cho phép người lắp đặt định tuyến các sợi một cách sạch sẽ, bảo vệ các điểm nối, kiểm soát ứng suất uốn và tìm thấy bất kỳ cổng nào một cách nhanh chóng. Một lựa chọn kém sẽ tạo ra tình trạng định tuyến đông đúc, bảo trì khó khăn, dung lượng bị mắc kẹt và trường vá lỗi lộn xộn.

Trước khi bạn cam kết sử dụng một mô hình, nó phải trả lời ba câu hỏi thẳng thừng: nó có thể mang số lượng sợi bạn cần bây giờ không, kỹ thuật viên có thể cài đặt và bảo trì nó mà không cần đấu tranh hay không, và liệu nó có thể phát triển cùng với mạng thay vì bị tách ra và thay thế không? Nếu bất kỳ câu trả lời nào là không thì giá nhãn dán thấp hơn hiếm khi bù đắp được.

Các yếu tố chính cần xem xét khi chọn bảng vá sợi quang

Số lượng sợi và công suất cổng

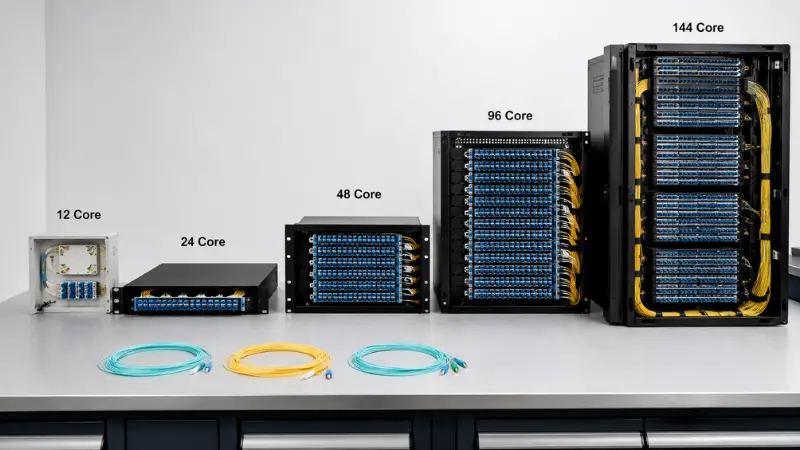

Số lượng sợi là con số đầu tiên mà hầu hết người mua kiểm tra. Các cấu hình ODF phổ biến chạy 12, 24, 48, 72, 96 và 144 lõi. Điểm phân phối FTTH nhỏ có thể phù hợp với hộp treo tường 12- hoặc 24 lõi; phòng viễn thông hoặc lõi doanh nghiệp thường đặt trên các tấm giá 24 hoặc 48 lõi; và trung tâm dữ liệu mật độ cao hoặc các điểm xương sống đẩy tới 96 hoặc 144 lõi.

Sai lầm là kích thước bảng điều khiển theo số lượng sợi ngày nay một cách chính xác. Một nguyên tắc chung khả thi làsợi hiện tại + công suất dự phòng + không gian giá đỡ: lấy các sợi bạn đang kết thúc bây giờ, thêm khoảng trống cho các liên kết mà bạn có thể thấy trước một cách hợp lý, sau đó kiểm tra xem chiều cao giá đỡ của bạn thực sự cho phép. Nếu một dự án chiếu sáng 24 sợi quang nhưng địa điểm có khả năng tăng gấp đôi, thì bảng điều khiển 48 lõi thường có chi phí thấp hơn nhiều so với chi phí nhân công thay thế thiết bị sau này.

Là điểm khởi đầu:

• Điểm truy cập nhỏ - 12 tới 24 lõi
• Phòng viễn thông tiêu chuẩn - 24 tới 48 lõi
• Điểm phân phối lớn hơn - 72 tới 96 lõi
• Lõi - 96 trung tâm dữ liệu hoặc đường trục có mật độ cao- trở lên

Giá đỡ, giá treo tường hoặc lắp đặt ngoài trời

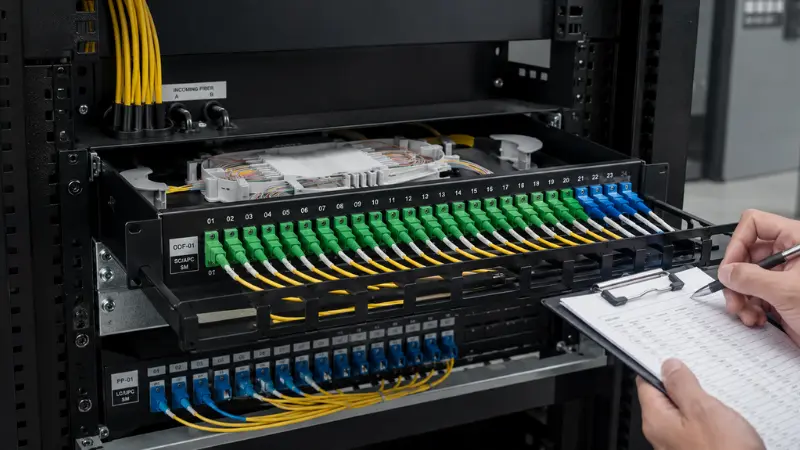

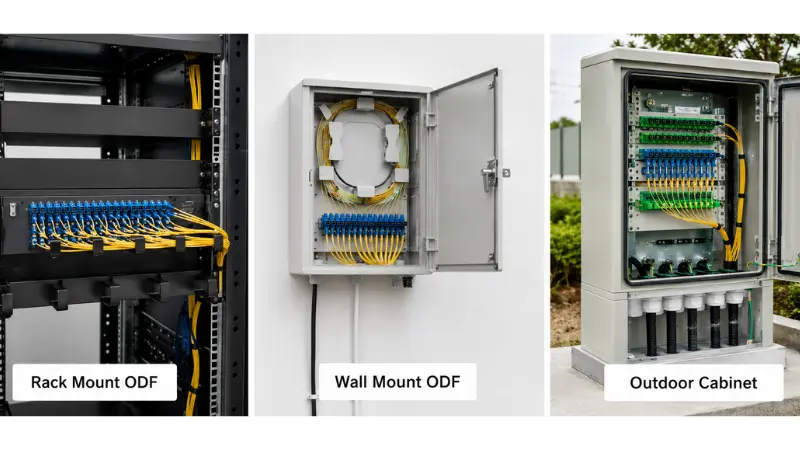

Môi trường cài đặt, hơn bất cứ thứ gì khác, quyết định hình dạng của bảng điều khiển. Bảng điều khiển sợi quang gắn trên giá đỡ 19- inch được đặt gọn gàng vào các giá đỡ tiêu chuẩn cùng với bộ chuyển mạch, OLT và thiết bị truyền dẫn, đó là lý do tại sao nó thống trị các phòng viễn thông và trung tâm dữ liệu. ODF gắn tường phù hợp với các địa điểm không có giá đỡ ở tất cả các điểm truy cập FTTH -, mạng tòa nhà nhỏ, điểm phân phối hành lang và văn phòng chi nhánh. Tủ phân phối cáp quang ngoài trời dành cho tủ đường phố và các vị trí bán ngoài trời, nơi độ kín, độ bền cơ học và đầu vào cáp quan trọng hơn nhiều so với vẻ ngoài nhỏ gọn hoặc gọn gàng của hộp.

Xác định vị trí trước khi bạn chọn: bên trong giá 19-inch, trên tường, bên trong tủ viễn thông, trong điểm truy cập ngoài trời hoặc trong hàng-trung tâm dữ liệu mật độ cao. Nếu bảng điều khiển được đặt ngoài trời, hãy coi khả năng chống xâm nhập là một yêu cầu khó thay vì-cần-có - xếp hạng IP đã nêu, vỏ chống tia cực tím và các miếng đệm kín thích hợp, đồng thời xác nhận nó theo cách đócáp trong nhà và ngoài trời của bạn đã được lắp đặt.

1U, 2U trở lên: Chọn chiều cao giá đỡ

Đối với các tấm giá đỡ, chiều cao là quyết định riêng chứ không chỉ là chức năng của số lượng sợi. Bảng vá lỗi cáp quang 1U giúp tiết kiệm nhiều không gian nhất và là mặc định cho các hàng trong trung tâm dữ liệu, nhưng cùng một bảng 1U chứa thoải mái 24 cổng song công LC có thể cảm thấy chật chội khi bạn cố gắng thêm khay nối và định tuyến dây vá ở mặt trước. Nâng lên 2U sẽ mang lại cho bạn không gian làm việc: khay sâu hơn, cuộn sợi chùng dễ dàng hơn và trường vá phía trước không cản trở bạn trong quá trình di chuyển, thêm và thay đổi.

Một cách đơn giản để quyết định: chọn 1U khi mật độ là ưu tiên và bảng điều khiển chủ yếu được-chấm dứt bản vá trước; chọn 2U hoặc cao hơn khi cùng một bảng điều khiển cũng phải ghép nối trường, bó đuôi lợn lớn hơn hoặc cấu hình lại thường xuyên. Chỉ đếm các cổng và bỏ qua không gian mà các cổng đó cần phía sau và phía trước bộ điều hợp là một trong những lỗi định cỡ phổ biến nhất.

Loại cố định và loại trượt

Các tấm giá đỡ có thiết kế cố định và trượt. Bảng giá đỡ cố định đơn giản hơn, cứng cáp hơn và thường rẻ hơn - một lựa chọn hợp lý khi các sợi được đặt một lần và hiếm khi được chạm vào lần nữa. Một bảng trượt kéo về phía trước trên đường ray để kỹ thuật viên có thể tiếp cận các khay nối, bộ điều hợp và định tuyến bên trong mà không cần tháo bất cứ thứ gì.

Sự đánh đổi-là tiền thật và thời gian thực. Ở những địa điểm thường xuyên cấu hình lại các cổng, khay trượt cho phép bạn làm việc trên các kết nối mà không cần tháo toàn bộ bảng điều khiển khỏi giá đỡ. Điều này trên một khung bận rộn có thể biến công việc nửa giờ{2}}giờ thành vài phút. Đối với một liên kết có ít cảm ứng và không được chạm tới trong nhiều năm, bảng điều khiển cố định sẽ có giá trị tốt hơn. Chọn trượt khi bảo trì, kiểm tra hoặc nâng cấp thường xuyên; chọn cố định khi họ không.

Loại bộ chuyển đổi: SC, LC, FC hoặc MPO

Bộ điều hợp phải khớp với các đầu nối đã có trong mạng của bạn, vì vậy đây là quyết định mà bạn xác nhận dựa trên cáp, bím tóc và cổng thiết bị thay vì đoán mò.

Bộ điều hợp SC vẫn là thiết bị chính của truy cập FTTH, FTTx và viễn thông. Trong PON và FTTH, SC/APC là lựa chọn thông thường vì mặt cuối góc 8{2}}độ phản chiếu ánh sáng lạc trở lại lớp bọc thay vì lõi, giữ suy hao phản xạ ở mức thấp - chính xác là những gì bộ tách quang thụ động cần. SC/UPC hiển thị trong các liên kết tiêu chuẩn khác không yêu cầu góc đó. Chất đánh bóng không thể thay thế cho nhau: APC chỉ kết hợp với APC và việc buộc một ống nối APC chống lại một ống nối UPC sẽ làm hỏng cả hai. Nếu câu hỏi đánh bóng là mới đối với bạn, thì phần giải thích này trênsự khác biệt giữa PC, UPC và APCđặt ra nó một cách rõ ràng. Bản thân tổn thất phản hồi và tổn thất chèn được phân loại theoTiêu chuẩn kết nối cáp quang IEC, đây là tham chiếu mà bảng dữ liệu của nhà cung cấp của bạn sẽ truy tìm lại.

Bộ chuyển đổi LC chiếm ưu thế trong các trung tâm dữ liệu và thiết bị có mật độ- cao vì đầu nối LC chiếm gần một nửa diện tích của SC. Sự khác biệt về kích thước đó chính là điểm mấu chốt: bảng song công LC phù hợp với nhiều cổng hơn trong cùng một 1U so với bảng SC, điều này rất quan trọng khi mọi đơn vị giá đỡ đều bị cạnh tranh. Hầu hết các cổng chuyển mạch và thu phát - SFP, SFP+, QSFP - đều kết thúc ở LC, vì vậy bảng điều khiển thường đi theo thiết bị.

Bộ chuyển đổi FC, với khớp nối có ren, vẫn xuất hiện ở một số vị trí viễn thông, thử nghiệm và đo lường hoặc các vị trí cũ nơi kết nối-bắt vít chống rung. Bảng điều khiển bộ chuyển đổi MPO/MTP lại là một danh mục khác: chúng mang 8, 12 hoặc 24 sợi trong một ống nối duy nhất và tồn tại để tạo nên các hệ thống cáp-mật độ cao và-chấm trước, đường trục cấp nguồn-và-băng cassette trong trung tâm dữ liệu. Nếu bạn đang cân nhắc các lựa chọn mật độ cho một tòa nhà dày đặc, hướng dẫn thực tế này vềso sánh LC với MTP/MPOđáng đọc đầu tiên.

Trước khi đặt hàng, hãy giải quyết một số điều: loại đầu nối (SC, LC, FC, ST, MPO/MTP); đánh bóng (UPC hoặc APC); bộ chuyển đổi đơn giản, song công hoặc bốn;chế độ-đơn hoặc đa chế độ(những thứ này không thể trộn lẫn được trên một liên kết); và liệu bảng điều khiển được vận chuyển với bộ điều hợp và bím tóc hay để trần. Một lối tắt quyết định nhanh chóng:

• ChọnSC/APCcho PON, FTTH và phân phối hầu hết quyền truy cập.
• ChọnLC, thường là song công, khi mật độ cổng hoặc-kết thúc bên chuyển đổi thúc đẩy thiết kế.
• ChọnFCchỉ khi giao diện có ren, chống rung-được chỉ định.
• ChọnMPO/MTPdành cho các đường trục chính và hệ thống cáp mật độ cao-được kết thúc-cao.

Bảng vá lỗi đã tải và không tải

Một câu hỏi khiến người mua mất cảnh giác là liệu bảng điều khiển có đến khôngđã nạphoặcdỡ hàng. Bảng điều khiển sợi quang đã tải đi kèm với các bộ điều hợp được trang bị và thường được cài đặt sẵn các bím tóc, vì vậy nhóm hiện trường chỉ cần ghép nối và vá lỗi. Bảng điều khiển sợi quang không tải là một khung trống: bạn tự thêm các tấm bộ chuyển đổi và dây tóc, giúp linh hoạt kết hợp các loại đầu nối hoặc thay đổi cấu hình nhưng lại tốn thêm thời gian lắp ráp tại chỗ.

Chọn bảng đã tải khi loại đầu nối được cố định, âm lượng có thể lặp lại và bạn muốn giảm thiểu lao động tại hiện trường. Chọn không tải khi dự án vẫn còn các biến mở - các loại đánh bóng khác nhau trên các trang web, chuyển đổi giữa các tiêu chuẩn trình kết nối hoặc mong muốn tích trữ một khung và đưa vào đó khi cần. Nếu bạn vẫn đang quyết định làm thế nào để kết thúc những sợi đó ngay từ đầu, thì sự so sánh này vềkết nối nhanh chống lại sự kết hợp nhiệt hạchlà người bạn đồng hành hữu ích. Dù bằng cách nào, hãy làm cho trạng thái nhà cung cấp được tải hoặc không tải một cách rõ ràng trên báo giá, bởi vì chỉ riêng "bảng vá lỗi" không cho bạn biết có gì trong hộp.

Yêu cầu nối và thiết kế khay nối

Một số bảng chỉ vá những-cáp đã được kết thúc trước; những người khác phải nối sợi đến. Nếu cáp quang phải được nối với các bím tóc tại chỗ thì bảng điều khiển cần có đủ khay nối, ống bọc mối nối và bộ lưu trữ để cuộn sợi mà không bị uốn cong. Ví dụ: một dây cáp ngoài trời dạng ống lỏng sẽ mang theo các ống đệm dài cần có chỗ để ngồi, do đó, một khay phù hợp cho cáp trong nhà gọn gàng có thể bị choáng ngợp khi ở hiện trường.

Dung lượng khay là chi tiết mọi người bỏ qua. Một khay duy nhất thường chứa một số mối nối và ống bọc bảo vệ cố định; vượt quá nó và các kỹ thuật viên bắt đầu xếp chồng các sợi, điều này khiến cho việc bảo trì sau này gặp khó khăn và gây rủi ro cho chính các mối nối mà bạn đang cố gắng bảo vệ. Xác nhận có bao nhiêu sợi sẽ được nối, có đủ khay cho chúng với một ít sợi dự phòng hay khôngbím tócđược bao gồm hoặc đặt hàng riêng và vẫn có thể lấy khay sau khi bảng đã đầy. Nếu bạn muốn có thông tin cơ bản về chính phép nối, phần tổng quan này sẽ giải thíchmục đích của việc ghép nối nhiệt hạch.

Đối với hệ thống cáp-được kết thúc trước, khay nối có thể không cần thiết và thay vào đó, trọng tâm sẽ chuyển sang các tấm bộ chuyển đổi, cố định cáp và định tuyến dây nối phía trước.

Bán kính vào, định tuyến và uốn cong cáp

Đủ cổng không có nghĩa là quản lý tốt cáp quang. Bảng điều khiển cũng phải cho phép các dây cáp và dây vá đi vào, định tuyến và rời đi mà không cần đấu tranh. Trước tiên, hãy kiểm tra hướng vào so với địa điểm - một số tấm lấy cáp từ phía sau, một số tấm khác lấy từ bên cạnh hoặc phía trên và tủ ngoài trời cần có các miếng đệm kín. Các tấm giá phải cung cấp cho bạn một điểm cố định và giảm lực căng để trọng lượng của cáp đi vào không bao giờ kéo lên các mối nối.

Bên trong, các sợi cần có đường dẫn rõ ràng và dây vá không được chặn quyền truy cập vào bộ điều hợp hoặc khay. Việc định tuyến cũng phải tôn trọng bán kính uốn cong: sợi uốn chặt hơn mức tối thiểu định mức của nó sẽ làm tăng tổn thất chèn và theo thời gian, có thể làm nứt kính. Thay vì tin tưởng vào một con số bạn đọc ở đâu đó, hãy tuân theo bán kính uốn tối thiểu đã nêu của nhà sản xuất cáp và đầu nối - uốn cong-sợi không nhạy cảm được xác định trongITU-T G.657khuyến nghị chấp nhận việc định tuyến chặt chẽ hơn, nhưng bảng thông số kỹ thuật, không phải phỏng đoán, mới là cơ quan có thẩm quyền. Một bảng điều khiển xử lý tốt vấn đề này sẽ cung cấp cho bạn các điểm cố định, định tuyến nội bộ trơn tru, lưu trữ dự phòng, sự tách biệt rõ ràng giữa cáp đầu vào vàdây vá, và có chỗ để bạn thực sự bắt tay vào việc bảo trì.

Ghi nhãn và mở rộng trong tương lai

Việc ghi nhãn bị bỏ qua khi mua sắm và sau đó trở nên quan trọng khi lần đầu tiên ai đó phải theo dõi mạch điện dưới áp lực. Nhận dạng cổng rõ ràng là điều cho phép kỹ thuật viên kiểm tra liên kết, cách ly lỗi và tránh kéo nhầm dây vá - và trên một khung lớn, việc ghi nhãn kém sẽ lặng lẽ kéo dài thêm thời gian cho mỗi cuộc gọi bảo trì và tạo ra nguy cơ thực sự là ngắt kết nối dịch vụ trực tiếp.

Mở rộng là nửa còn lại. Nếu mọi cổng đều được sử dụng vào ngày đầu tiên, yêu cầu dịch vụ tiếp theo có nghĩa là một bảng điều khiển khác, nhiều không gian giá đỡ hơn và nhiều cáp hơn. Để lại các vị trí bộ chuyển đổi dự phòng hoặc chọn bảng điều khiển có các tấm bộ chuyển đổi mô-đun, giúp việc bổ sung công suất hoặc thay đổi loại đầu nối trong quá trình nâng cấp thay vì bắt đầu lại trở nên dễ dàng hơn nhiều.

Các loại bảng vá sợi quang được so sánh

Hướng dẫn lựa chọn nhanh: Bạn nên chọn ODF nào?

Các yếu tố trên tương tác với nhau, vì vậy đây là một cái nhìn cô đọng giúp ánh xạ các kịch bản chung của dự án thành một mặc định hợp lý. Hãy coi nó như một điểm khởi đầu và điều chỉnh các giao diện thiết bị và không gian giá đỡ của riêng bạn.

Ví dụ lựa chọn thực tế

Ví dụ 1: Điểm phân phối FTTH nhỏ

Hãy hình dung một điểm phân phối ở lề đường hoặc tầng hầm cung cấp cho một nhóm thuê bao từ PON. Cáp thả và phân phối đi vào, các sợi được nối thành bím tóc và đường dây thuê bao được vá lại. Ở đây, ODF gắn tường gồm 12 hoặc 24 lõi thường là đủ, được trang bị bộ điều hợp SC/APC để giữ tổn thất phản hồi ở mức thấp đối với nguồn cấp dữ liệu của bộ chia. Các hạn chế ảnh hưởng đến vật lý: không gian tường hạn chế, cáp thả cần giảm lực căng phù hợp và nhãn mác đủ rõ ràng để kỹ thuật viên tiếp theo có thể tìm thấy thuê bao phù hợp mà không cần dò tìm từng sợi cáp. Xác nhận hộp có khay nối có kích thước phù hợp với số đếm vàBộ chia PLCcho ăn nó được tính vào ngân sách chất xơ. Đối với danh sách các bộ phận rộng hơn trên bản dựng PON, điều nàyHướng dẫn mua sắm linh kiện thụ động FTTHlà một tài liệu tham khảo hữu ích.

Ví dụ 2: Lắp đặt tủ rack 1U của Trung tâm dữ liệu

Trong một hàng trung tâm dữ liệu, không gian giá đỡ khan hiếm và quy định về mật độ cổng. Bảng điều khiển hầu như luôn có kích thước 19 inch, 1U nếu có thể, được trang bịBộ điều hợp song công LChoặc MPO/MTP cho cáp đường trục-và-căng-sette. Hầu hết các liên kết đều được-chấm dứt trước, do đó hiếm khi ghép nối và trọng tâm chuyển sang trường bản vá phía trước rõ ràng, ghi nhãn chính xác và bố cục mô-đun cho phép bạn thêm băng cassette sau này. Bảng điều khiển 1U trượt có được vị trí ở đây: khi kỹ thuật viên phải-vá lại một hàng đang hoạt động, việc kéo bảng điều khiển về phía trước sẽ làm việc mù mịt phía sau bộ điều hợp. Không chỉ kích thước theo số lượng cổng -, hãy kiểm tra xem có đủ chỗ để đặt dây vá phía trước bảng đã được tải đầy đủ hay không.

Ví dụ 3: Phòng viễn thông có yêu cầu nối

Khi cáp quang ngoài trời được đặt trong phòng viễn thông và phải được nối thành bím tóc, ODF gắn trên giá với các khay nối thích hợp là công cụ phù hợp. Cáp cần cố định và giảm lực căng khi vào, nối đất cho bất kỳ bộ phận cường độ kim loại nào nếu thiết kế cáp yêu cầu, bảo vệ mối nối và đủ chỗ chứa để cuộn dây bị chùng mà không bị uốn cong. Dung lượng ở đây thường là 24, 48 lõi trở lên, với bộ điều hợp SC hoặc LC được chọn để phù hợp với giao diện truyền hoặc OLT và lối vào phía sau hoặc bên hông để phù hợp với cách bố trí giá đỡ. Nếu số lượng hoặc tần suất bảo trì cao, việc tăng từ 1U lên 2U sẽ có hiệu quả trong phòng làm việc. Một bộ chuyển đổi và bím tóc - của bảng đã tải được lắp sẵn-, trong mộtHộp 24 lõi có khay nốixây dựng phong cách - rút ngắn công việc thực địa; một khung gầm không tải mang lại sự linh hoạt.

Những sai lầm phổ biến cần tránh

Chỉ chọn theo số lượng sợi

Bảng điều khiển 48 lõi không tự động tốt hơn bảng điều khiển 24 lõi. Nếu định tuyến nội bộ chật chội hoặc khó tiếp cận các khay thì số lượng lớn hơn sẽ khiến bạn khó cài đặt hơn. Cân công suất cùng với chiều cao giá đỡ, loại bộ chuyển đổi, không gian khay và định tuyến.

Bỏ qua quyền truy cập bảo trì

Một số tấm trông nhỏ gọn và khó vận hành sau khi được lắp đặt. Nếu khoảng sáng gầm xe chật hẹp, một tấm ốp cố định sẽ khiến mọi thay đổi trong tương lai trở nên khó khăn hơn; nơi các liên kết được cấu hình lại thường xuyên, kiểu trượt thường tiết kiệm nhiều hơn chi phí.

Trộn các loại đầu nối mà không có kế hoạch

SC, LC, FC và MPO không thể thay thế cho nhau và chất đánh bóng APC và UPC cũng vậy. Xác nhận đầu nối và chất đánh bóng được sử dụng bởi cáp, dây tóc, bộ thu phát, OLT, công tắc hoặc thiết bị truyền động trước khi bạn đặt hàng, nếu không bạn sẽ sở hữu một bảng điều khiển không thể kết nối với mạng.

Quên việc mở rộng trong tương lai

Một bảng điều khiển bị chiếm dụng hoàn toàn vào ngày đầu tiên là một vấn đề bị trì hoãn chứ không phải tránh được. Dự trữ các cổng dự phòng hoặc chọn thiết kế mô-đun khi mạng có khả năng phát triển.

Nhìn ra hướng vào cáp

Nếu mục nhập không khớp với trang web - phía sau, bên, trên cùng hoặc dưới cùng - thì quá trình cài đặt sẽ trở nên lộn xộn và tính năng giảm căng thẳng hiếm khi đạt đến mức bạn cần. Xác nhận hướng so với giá đỡ hoặc bố cục tường phía trước.

Những điều cần nói với nhà cung cấp của bạn trước khi yêu cầu báo giá

Một báo giá chính xác phụ thuộc vào một vài chi tiết cụ thể. Gửi những thứ này và nhà cung cấp có thể đề xuất bảng bên phải thay vì mặc định là mẫu tiêu chuẩn rẻ nhất:

• Ứng dụng - FTTH, trung tâm dữ liệu, phòng viễn thông, mạng LAN doanh nghiệp hoặc tủ ngoài trời
• Kiểu lắp đặt - giá đỡ, giá treo tường hoặc ngoài trời
• Kích thước giá đỡ - 19-inch và 1U, 2U hoặc chiều cao tùy chỉnh
• Số lượng sợi - 12, 24, 48, 72, 96, 144 hoặc khác
• Loại bộ chuyển đổi - SC, LC, FC, ST, MPO/MTP
• Ba Lan - UPC hoặc APC
• Loại sợi quang - chế độ đơn- hoặc đa chế độ
• Nối - có hoặc không có khay nối
• Bảng điều khiển được tải hoặc không tải
• Hướng vào cáp
• Yêu cầu về bím tóc và dây vá
• Nhu cầu ghi nhãn và đóng gói
• Dự kiến ​​mở rộng trong tương lai

Danh sách kiểm tra kiểm tra: Xác minh bảng điều khiển khi đến nơi

Sau khi các bảng đến, một cuộc kiểm tra đến nhanh chóng sẽ giúp giảm bớt đau buồn tại chỗ. Ngoài số lượng hiển nhiên, hãy xác nhận các chi tiết mà các nhà cung cấp thỉnh thoảng cắt bớt để đạt được mức giá:

• Số lượng và loại bộ điều hợp khớp với thứ tự và chất đánh bóng (APC hoặc UPC) là chính xác
• Nếu được tải, bím tóc là đầu nối, chiều dài và loại sợi phù hợp và được đặt gọn gàng
• Mâm nối có sẵn với số lượng thỏa thuận, có ống bọc và dung tích chùng
• Vật liệu vỏ và thông số hoàn thiện phù hợp - cho dàn nóng, kiểm tra lớp bịt kín và xếp hạng IP
• Các ốc siết cáp, bộ giá đỡ, nhãn và gói phụ kiện đều có trong hộp
• Dữ liệu kiểm tra tổn thất chèn và tổn thất trả về được cung cấp ở nơi đã hứa

Nếu bản dựng bao gồm thiết bị đầu cuối trong cùng một giá đỡ, hướng dẫn này vềcài đặt bảng vá lỗi và chuyển đổibao gồm trình tự-trên trang web.

Câu hỏi thường gặp

Phần kết luận

Bảng vá sợi quang bên phải phù hợp hơn nhiều so với số lượng sợi. Nó phù hợp với môi trường cài đặt, đầu nối và đánh bóng mạng của bạn đã sử dụng, phương pháp nối, đầu vào cáp, không gian định tuyến, cách nó sẽ được bảo trì và khoảng trống để nó phát triển. Một trạm FTTH nhỏ được phục vụ tốt bởi ODF gắn tường nhỏ gọn; trung tâm dữ liệu thiên về bảng giá LC hoặc MPO mật độ cao; phòng viễn thông sử dụng cáp ngoài trời thường cần một giá đỡ ODF có khay và quản lý cáp thích hợp.

Xác định môi trường và các thông số chính trước khi bạn đặt hàng, chia sẻ chúng với nhà cung cấp của bạn và kiểm tra bảng điều khiển khi đến nơi. Kỷ luật đó là yếu tố tạo ra một bảng điều khiển dễ cài đặt hơn, dễ bảo trì hơn và đáng tin cậy hơn trong suốt thời gian hoạt động của mạng.
