Lắp đặt cáp quang trong nhà và ngoài trời

Nhóm sợi Evolux · Tháng 2 năm 2026 · đọc 10 phút

Cài đặt cáp quang là một bước quan trọng trong việc xây dựng mạng hiệu suất cao. Việc chọn cáp phù hợp sẽ đảm bảo truyền dữ liệu hiệu quả, tuổi thọ và độ bền trên các môi trường khác nhau. Hướng dẫn này đề cập đến việc lắp đặt cáp quang trong nhà và cáp quang ngoài trời, cùng với các mẹo thiết thực cho từng tình huống.

Mới sử dụng cáp quang? Bạn có thể muốn kiểm tra của chúng tôiKhái niệm cơ bản về đầu nối cáp quangĐầu tiên.

Các loại cáp quang theo ứng dụng

Cáp quang được phân loại dựa trên môi trường triển khai: trong nhà và ngoài trời. Mỗi loại được thiết kế với các tính năng cụ thể để xử lý các điều kiện khác nhau.

Cáp quang trong nhà

Cáp quang trong nhà thường được sử dụng trong các tòa nhà, văn phòng và trung tâm dữ liệu. Những loại cáp này linh hoạt, nhẹ và được thiết kế bằng vật liệu chống cháy-để đáp ứng các quy tắc an toàn. Chúng chịu ít áp lực môi trường hơn cáp ngoài trời nhưng phải tuân thủ các tiêu chuẩn an toàn cháy nổ nghiêm ngặt.

Đánh giá lửa quan trọng hơn hầu hết mọi người nhận ra. Trong một vụ cháy tòa nhà, vỏ bọc cáp không phù hợp có thể thải ra khói độc hoặc làm lan ngọn lửa qua các không gian xử lý không khí. Theo NEC (Bộ luật điện quốc gia) Điều 770, đây là những điều bạn cần biết về xếp hạng:

Sử dụng đánh giá sai không chỉ là vi phạm quy tắc. Chúng tôi đã thấy những người lắp đặt chạy cáp OFNR qua các không gian rộng rãi để tiết kiệm vài xu cho mỗi foot. Thanh tra tòa nhà bắt được, mọi thứ được xé ra và làm lại bằng dây cáp thích hợp. Cuối cùng, khoản "tiết kiệm" đắt hơn khoảng 10 lần.

Cáp quang ngoài trời

Cáp ngoài trời phải đối mặt với một loạt thách thức hoàn toàn khác-sự thay đổi nhiệt độ từ -40 độ đến +70 độ, sự xâm nhập của hơi ẩm, suy giảm tia cực tím, căng thẳng về thể chất và đôi khi là loài gặm nhấm gặm nhấm lớp vỏ ngoài. Những sợi cáp này được chế tạo chắc chắn hơn nhờ vỏ bọc thép và vật liệu chặn nước.

Cáp quang ngầm

Các dây cáp này được kéo qua các ống dẫn chôn sâu từ 1 đến 2 mét. Ống dẫn cung cấp sự bảo vệ vật lý nhưng hơi ẩm vẫn lọt vào theo thời gian-đó là lý do tại sao cáp ngầm cần có gel chặn nước-hoặc băng chặn-khô bên trong. Vỏ bọc tương thích với chất bôi trơn-giúp giảm ma sát trong quá trình kéo dài qua hệ thống ống dẫn.

Cáp chôn trực tiếp

Không giống như cáp ngầm, cáp chôn trực tiếp đi vào lòng đất mà không cần ống dẫn. Chúng cần có lớp giáp gia cố-thép tôn hoặc băng nhôm-để xử lý áp lực đất và thiệt hại do loài gặm nhấm gây ra. Evolux ưu đãicáp bọc thépvới khả năng bảo vệ nâng cao được thiết kế đặc biệt cho các ứng dụng chôn cất trực tiếp.

Cáp trên không

Cáp trên không treo giữa các cột hoặc gắn vào các tòa nhà. Chúng được bảo vệ khỏi các mối nguy hiểm dưới lòng đất nhưng lại phải đối mặt với tải gió, tích tụ băng và tiếp xúc với tia cực tím liên tục. Các thiết kế-tự hỗ trợ có dây truyền tin bằng thép-tích hợp là tiêu chuẩn-thiết bị truyền tin chịu trọng lượng cáp trong khi các sợi quang vẫn được bảo vệ bên trong.

Cáp ngầm

Để triển khai dưới nước ở sông, hồ hoặc khu vực ven biển, cáp cần có khả năng chống nước vượt trội. Hầu hết đều sử dụng nhiều lớp chắn: ống-chứa đầy gel, băng-có thể phồng lên bằng nước và kết cấu kín. Lớp giáp dày bảo vệ khỏi các cuộc tấn công của mỏ neo.

Lập kế hoạch trước khi cài đặt

Đây là điều mà hầu hết các hướng dẫn không nhấn mạnh đủ: việc lập kế hoạch ngăn ngừa khoảng 95% các vấn đề về cài đặt. Không phải vấn đề kỹ thuật-vấn đề lập kế hoạch. Ai đó đã quên kiểm tra xem ống dẫn hiện tại đã đầy chưa. Ai đó đã không nhận ra rằng việc qua đường cần phải có giấy phép. Có người đặt mua cáp ngắn 20 mét.

Trước khi đặt hàng bất cứ thứ gì, hãy đi bộ toàn bộ tuyến đường và ghi lại:

Tổng khoảng cách- hãy đo lường chứ đừng ước tính. Thêm 10-15% cho các biến thể chùng và định tuyến.

Chướng ngại vật- tường, trần nhà, tiện ích hiện có, đường ngang

Điều kiện môi trường- nó có tiếp xúc với nhiệt độ khắc nghiệt không? Độ ẩm? Hóa chất?

Cơ sở hạ tầng hiện có- bạn có thể sử dụng ống dẫn, khay cáp hoặc lối đi hiện có không?

Giấy phép cần thiết- giấy phép khai quật, giấy phép xây dựng, thỏa thuận-quyền ưu tiên{2}}

Đối với công việc ngoài trời, hãy gọi811(ở Mỹ) để xác định vị trí các tiện ích ngầm hiện có trước khi đào. Điều này là bắt buộc về mặt pháp lý và việc va vào đường ống dẫn khí hoặc dây cáp điện sẽ gây ra các vấn đề nghiêm trọng.

Thực hành tốt nhất để lắp đặt cáp quang

Cáp quang mang lại những lợi thế lớn-băng thông cao, tổn thất thấp, khả năng chống nhiễu điện từ. Nhưng những lợi ích này chỉ hiển thị khi cài đặt được thực hiện đúng. Đây là lời khuyên có mục tiêu cho các tình huống cài đặt khác nhau.

Lắp đặt cáp quang trong nhà

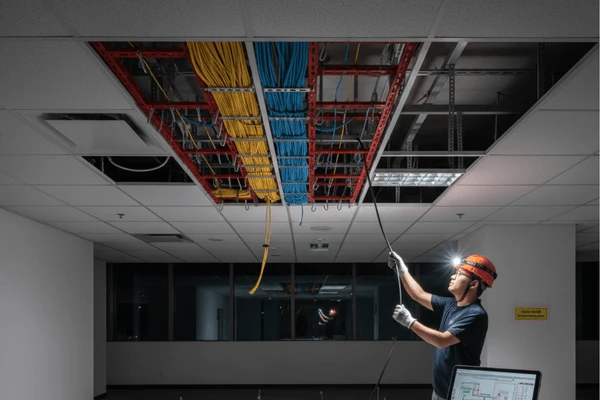

Lắp đặt trần & sàn nâng

Trần thả và sàn nâng có lẽ là những nơi dễ dàng nhất để chạy cáp quang. Các tấm trần thường có thể được đẩy lên và di chuyển sang một bên, giúp bạn tiếp cận các tuyến cáp ở trên. Gạch lát sàn nâng lên cũng được nâng lên theo cách tương tự.

Cáp trong những không gian này phải được-hỗ trợ và sắp xếp tốt. Sử dụng các khay, móc chữ J{2}}hoặc dây đai khóa dán-cách nhau khoảng 4 đến 5 feet khi chạy thẳng, có thêm hỗ trợ khi thay đổi hướng.

Một điều mọi người quên: gắn các giá đỡ vào kết cấu tòa nhà chứ không phải lưới trần. Lưới chỉ được thiết kế để giữ trọng lượng của gạch. Chúng tôi đã chứng kiến ​​nhiều phần trần nhà bị sập khi có quá nhiều dây cáp được nối vào lưới điện theo thời gian. Nó không xảy ra ngay lập tức-phải mất nhiều tháng hoặc nhiều năm tích lũy trọng lượng-nhưng khi nó xảy ra, nó sẽ lấy đi mọi thứ bên dưới.

Một số điều khác cần lưu ý khi lắp đặt trần nhà:

Không đặt dây cáp trực tiếp lên trần nhà. Chúng sẽ chùng xuống và cuối cùng rơi xuống.

Đừng buộc dây buộc quá chặt. Tạo ra các điểm căng thẳng gây ra vấn đề sau này. Dây đai Velcro hoạt động tốt hơn.

Giữ sợi quang cách xa cáp nguồn ít nhất 12 inch. Sợi quang không bị nhiễu, nhưng cáp điện lại tạo ra nhiệt.

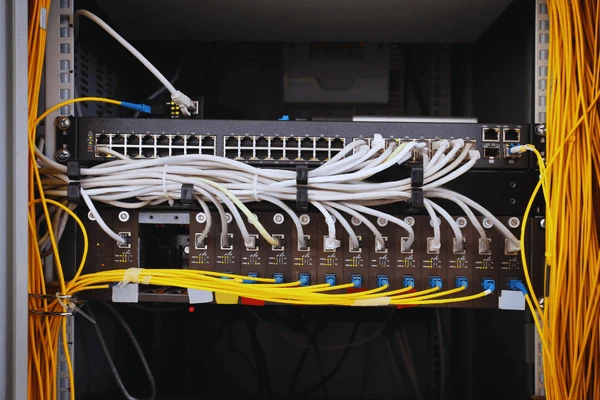

Trong-Lắp đặt trong tủ

Dây cáp bên trong tủ rack cần phải được sắp xếp hợp lý. Giá đỡ lộn xộn gây ra sự cố thực sự-khó khắc phục hơn, dễ vô tình ngắt kết nối thứ gì đó hơn, gây ác mộng khi thực hiện các thay đổi sau này.

Sử dụngtấm vá sợicho các điểm kết thúc sạch sẽ. Định tuyến cáp thông qua các bộ quản lý cáp dọc và ngang thay vì để chúng treo trên thiết bị. Giữ cáp quang và cáp nguồn ở hai phía đối diện của giá đỡ.

Luôn để lại các vòng dịch vụ-cuộn dây cáp bổ sung để sử dụng sau này. Nếu không bị chùng xuống, ngay cả khi di chuyển thiết bị vài inch cũng có thể cần phải kéo cáp mới.

Lắp đặt Riser

Việc chạy cáp dọc giữa các tầng rất phức tạp vì trọng lượng của cáp. Bản thân cáp có thể bị giãn theo thời gian nếu không được hỗ trợ đúng cách.

Sử dụng cáp định mức tối thiểu OFNR-cho các ống đứng-OFNP nếu ống đứng kết nối với không gian thông gió. Hỗ trợ cáp đều đặn bằng cách sử dụng kẹp có định mức sợi quang. Kẹp kim loại thông thường có thể làm nát sợi nếu bị siết quá chặt.

Đây là một mẹo giúp tiết kiệm rất nhiều công sức: bắt đầu từ tầng trên cùng và kéo xuống chứ không kéo lên. Việc kéo cáp lên trên sẽ chống lại trọng lực trong suốt chặng đường và tải trọng sẽ tăng lên sau mỗi mét bạn kéo. Kéo xuống để trọng lực giúp đỡ thay vì chống lại bạn.

Có thể quy trình xử lý của các nhà sản xuất cáp khác nhau sẽ khác nhau một chút. Vì vậy, hãy kiểm tra bảng dữ liệu cáp để biết độ tăng thẳng đứng tối đa mà không cần hỗ trợ và trước tiên hãy làm theo hướng dẫn của chúng.

Lắp đặt cáp quang ngoài trời

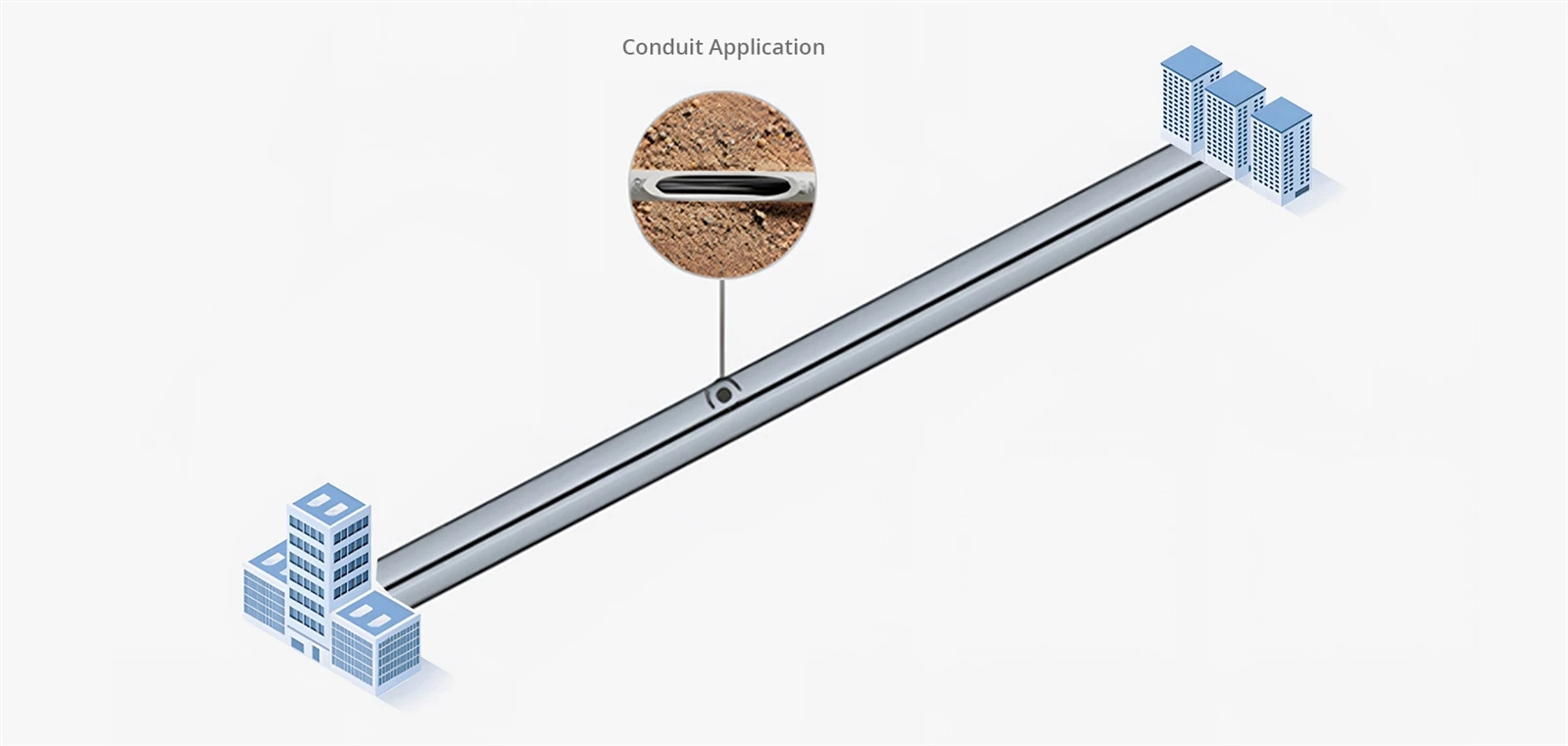

Lắp đặt ống dẫn

Ống dẫn mang lại sự bảo vệ lâu dài-tốt cho cáp ngoài trời, nhưng sau khi được lắp đặt, việc thay đổi sẽ khó khăn và tốn kém. Lập kế hoạch tuyến đường một cách cẩn thận trước.

Khi kéo cáp qua ống dẫn, phải giữ cho tất cả các điểm chuyển tiếp được thông suốt. Tại hộp nối và lỗ tay cầm, không để cáp nằm trên các cạnh sắc-hãy thêm một đoạn ống dẫn mềm hoặc ống dẫn bên trong ngắn để dẫn cáp quanh các góc. Hộp kéo chia các đoạn dài thành các đoạn có thể quản lý được và cung cấp cho bạn quyền truy cập vào công việc trong tương lai.

Luôn đặt dây kéo vào ống dẫn trong quá trình lắp đặt. Bạn sẽ cần nó sau này. Sử dụng chất bôi trơn tương thích với sợi-cho loại gel kéo dài-nước{4}}có tác dụng tốt nhưng hãy đảm bảo rằng nó tương thích với chất liệu vỏ cáp của bạn.

Ghi chú:Bán kính bên trong của phần uốn ống phải ít nhất gấp 10 lần đường kính ngoài của cáp. Đối với cáp ngoài trời 8mm thông thường, bán kính uốn cong tối thiểu là 80mm. Các đường ống dẫn phải được giới hạn ở khoảng cách 100 feet giữa các điểm kéo, không quá hai khúc cua 90 độ trên mỗi đoạn. Vượt quá những giới hạn này sẽ làm tăng đáng kể độ căng khi kéo.

Kỹ thuật Hình-8

Đối với những cú kéo thực sự dài-vài trăm feet trở lên-đừng cố thực hiện tất cả cùng một lúc. Kéo đến điểm trung gian, bố trí phần cáp thừa theo hình số 8 (không phải hình tròn, tạo ra độ xoắn), sau đó tiếp tục kéo. Điều này phân phối lực căng và ngăn chặn việc vượt quá định mức kéo tối đa của cáp.

Cài đặt chôn trực tiếp

Chôn trực tiếp đặt cáp thẳng xuống đất mà không cần ống dẫn. Bạn thực sự cần cáp bọc thép được xếp hạng để chôn trực tiếp-cáp ngoài trời thông thường sẽ không tồn tại được quá một hoặc hai năm.

Trước khi đào, hãy gọi811để xác định vị trí các tiện ích hiện có. Được yêu cầu bởi pháp luật ở hầu hết các nơi. Đánh vào đường dẫn xăng hoặc đường ống sợi là tốn kém nhất, tệ nhất là nguy hiểm. Nhận giấy phép khai quật-hầu hết các khu vực pháp lý đều yêu cầu giấy phép này.

Độ sâu chôn lấp phụ thuộc vào vị trí:

Luôn chôn dưới đường băng giá cho khu vực của bạn. Chu trình đóng băng{1}}tan băng có thể làm dịch chuyển đất và làm hỏng cáp chôn quá nông.

Sau khi đặt cáp, trước tiên hãy lấp lại bằng cát hoặc đất mịn-không có đá trực tiếp lên cáp. Dán băng cảnh báo cao hơn khoảng 12 inch. Ghi lại lộ trình chính xác với tọa độ GPS hoặc số đo chi tiết. Ai đó sẽ cảm ơn bạn trong nhiều năm kể từ bây giờ khi họ cần tìm thấy nó.

Lắp đặt trên không

Lắp đặt trên không treo cáp giữa các cực. Tránh được chi phí đào rãnh nhưng lại để cáp tiếp xúc với-thời tiết, gió, băng, nắng, sự thay đổi nhiệt độ.

Cáp tự hỗ trợ có dây truyền tin tích hợp là tiêu chuẩn. Sứ giả chịu trọng lượng và tải trọng gió trong khi các sợi quang vẫn được bảo vệ bên trong. Đối với việc lắp đặt gần đường dây điện, cáp hỗ trợ Tất cả-Tự điện môi{4}} (ADSS) sử dụng sợi aramid thay vì thép để tránh các mối nguy hiểm về điện.

Độ võng giữa các cực quan trọng hơn mọi người nhận ra. Quá chặt sẽ tạo ra vấn đề căng thẳng khi thời tiết lạnh khi cáp co lại. Quá lỏng lẻo sẽ gây ra chuyển động quá mức trong gió, tạo ra sự mỏi ở các điểm gắn. Đối với các nhịp trên 100 mét hoặc ở những khu vực có thời tiết khắc nghiệt, bạn có thể muốn một kỹ sư tính toán độ võng thích hợp.

Nơi cáp đi vào tòa nhà, hãy lắp đặt các vòng mở rộng. Sự thay đổi nhiệt độ gây ra sự giãn nở và co lại đáng kể-không có vòng lặp, chuyển động đó tập trung ứng suất tại các điểm vào và có thể làm hỏng cả cáp và khả năng xuyên thấu của tòa nhà theo thời gian.

Nối và chấm dứt

Lắp đặt cáp là một nửa công việc. Kết nối chúng đúng cách là nửa còn lại.

Mối nối nhiệt hạch

Mối nối nóng chảy làm tan chảy hai đầu sợi quang với nhau bằng hồ quang điện. Mối nối nhiệt hạch tốt hầu như không bị suy hao-thường dưới 0,05 dB. Đó là lý do tại sao nó là tiêu chuẩn cho việc lắp đặt cố định.

Quy trình đòi hỏi sự chính xác ở từng bước:

dảilớp phủ bảo vệ để lộ sợi trần. Sử dụng dụng cụ tước sợi thích hợp-các công cụ cải tiến sẽ làm hỏng kính.

Lau dọnsợi trần chứa cồn isopropyl 99% và khăn lau-không có xơ. Một lượt cho mỗi phần xóa.

Táchsợi để tạo ra một mặt đầu phẳng, vuông góc. Chất lượng phân tách xác định chất lượng mối nối-nếu nó trông sứt mẻ, góc cạnh hoặc thô ráp, hãy bóc lại và thử lại.

Cầu chìbằng cách đặt sợi vào máy hàn. Nó tự động căn chỉnh chúng và áp dụng vòng cung.

Bảo vệmối nối có ống bọc co nhiệt. Mối nối nhiệt hạch trần cực kỳ dễ vỡ.

Nếu máy ghép ước tính tổn thất trên 0,05 dB thì đã xảy ra lỗi. Tốt hơn là làm lại nó hơn là chấp nhận một mối nối cận biên.

Đối với công việc chấm dứt, chất lượngbím tóc sợi quangvới các đầu nối-được đánh bóng tại nhà máy tạo ra sự khác biệt thực sự trong kết quả cuối cùng.

Nối cơ khí

Các mối nối cơ khí sử dụng các thiết bị cố định căn chỉnh và gel-so khớp chỉ số thay vì nung chảy. Cài đặt nhanh hơn, không cần thiết bị nhiệt hạch đắt tiền.

Sự cân bằng: mức suy hao cao hơn (thông thường là 0,1-0,5 dB so với dưới 0,05 dB đối với kết hợp) và độ tin cậy lâu dài-thấp hơn trong môi trường khắc nghiệt. Phạt tiền đối với việc sửa chữa khẩn cấp hoặc các công việc có số lượng sợi-thấp mà chi phí thiết bị là vấn đề đáng lo ngại. Đối với cơ sở hạ tầng lâu dài, phản ứng tổng hợp vẫn là giải pháp tốt nhất.

Các loại trình kết nối

Các ứng dụng khác nhau yêu cầu các đầu nối khác nhau:

Của chúng tôiđầu nối cáp quangcó tất cả các loại tiêu chuẩn cho cả nhà máy và hiện trường.

Kiểm tra và tài liệu

Đừng bỏ qua việc kiểm tra. "Link sáng lên" không có nghĩa là cài đặt tốt. Cài đặt cận biên có thể hoạt động ở mức 10G nhưng không hoạt động ở mức 100G hoặc hoạt động tốt vào mùa hè nhưng ngừng hoạt động vào mùa đông.

Kiểm tra trực quan

Trước khi kết nối bất cứ thứ gì, hãy kiểm tra mọi mặt đầu nối bằng kính hiển vi kiểm tra ở độ phóng đại 200-400x. Tìm bụi, dấu vân tay, vết xước trên lõi, chip trong ống nối.

Sự ô nhiễm gây ra hầu hết các vấn đề về mạng cáp quang. Một cuộc khảo sát trong ngành cho thấy đây là lý do số một để khắc phục sự cố cuộc gọi. Làm sạch các đầu nối bị nhiễm bẩn bằng các công cụ làm sạch thích hợp và-kiểm tra lại. Các vết xước xuyên qua vùng lõi có nghĩa là đầu nối cần được thay thế.

Kiểm tra tổn thất

Bộ kiểm tra suy hao quang học đo tổng suy hao chèn từ đầu đến cuối-đến-end. So sánh kết quả đo được với tổn thất dự kiến:

Suy hao dự kiến ​​= (chiều dài sợi quang × độ suy giảm) + (đầu nối × 0,3 dB) + (mối nối × 0,1 dB)

Sự suy giảm sợi điển hình:

Chế độ đơn{0}}ở 1310nm: 0,35 dB/km

Chế độ đơn{0}}ở 1550nm: 0,25 dB/km

Đa chế độ ở 850nm: 3,0 dB/km

Nếu tổn thất đo được cao hơn đáng kể so với tính toán thì có điều gì đó không ổn. Tìm nó trước khi chấp nhận cài đặt. Đối với hệ thống cáp tại cơ sở, tiêu chuẩn TIA-568 cung cấp mức tổn thất cụ thể và các yêu cầu thử nghiệm mà hầu hết các hệ thống lắp đặt thương mại phải tuân theo.

Kiểm tra OTDR

OTDR (Thời gian quang-Máy đo phản xạ miền) gửi xung ánh sáng và đo phản xạ, hiển thị mọi đầu nối, mối nối, chỗ uốn cong và lỗi dọc theo liên kết. Dấu vết cho bạn biết chính xác vấn đề ở đâu và mức độ nghiêm trọng như thế nào.

Lưu dấu vết OTDR cho mỗi sợi quang. Khi có điều gì đó không thành công trong nhiều tháng hoặc nhiều năm sau đó, việc so sánh dấu vết hiện tại và ban đầu sẽ cho thấy chính xác điều gì đã thay đổi. Lưu trữ tài liệu nơi các kỹ thuật viên tương lai thực sự có thể tìm thấy nó-không phải trên máy tính xách tay của ai đó để lại khi họ thay đổi công việc.

Các vấn đề và giải pháp thường gặp

Liên kết sẽ không được thiết lập chút nào

Kiểm tra theo thứ tự sau: các đầu nối được đặt đúng vị trí? Kết nối sợi đúng (theo dõi nó về mặt vật lý)? Phân cực TX/RX có đúng không? Các đầu nối có sạch không?

Lỗi không liên tục hoặc tỷ lệ lỗi bit cao

Hầu như luôn luôn là một trong ba điều: đầu nối bị bẩn, nguồn quang cận biên (liên kết hoạt động nhưng không có biên) hoặc vi phạm bán kính uốn cong ở đâu đó trên đường dẫn. Kiểm tra thực tế tuyến đường để tìm những khúc cua gấp-bên trong giá đỡ, tại những điểm thay đổi hướng, bất cứ nơi nào cáp bị "nhét" vào không gian chật hẹp.

Liên kết trước đây hoạt động, bây giờ thì không

Có điều gì đó đã thay đổi. Có công việc nào được thực hiện trong khu vực không? Có ai kết nối hoặc ngắt kết nối bất cứ điều gì? So sánh dấu vết OTDR hiện tại với đường cơ sở ban đầu.

OTDR cho thấy tổn thất cao bất ngờ tại một thời điểm

Có thể là đầu nối bẩn, mối nối kém, bị uốn cong hoặc hư hỏng vật lý. Bắt đầu với việc làm sạch. Nếu cách đó không khắc phục được, hãy kiểm tra thực tế vị trí mà OTDR xác định.

Phần kết luận

Việc lắp đặt cáp quang tốt phụ thuộc vào những điều cơ bản: cáp phù hợp với môi trường, xử lý cẩn thận, kết nối sạch sẽ, kiểm tra thích hợp. Không phức tạp, nhưng các chi tiết quan trọng. Bỏ qua chúng và bạn sẽ phải giải quyết vấn đề trong nhiều năm.

Evolux Fiber cung cấp-bộ kết nối sợi quang hoàn chỉnh, dây nối, dây thắt bím, bộ chuyển đổi và hộp thiết bị đầu cuối. Mẫu miễn phí và hỗ trợ kỹ thuật có sẵn cho các dự án của bạn.

Câu hỏi về cài đặt của bạn? Liên hệ với nhóm của chúng tôiđể được giúp đỡ.
