Hướng dẫn sử dụng cáp quang MPO-12: Công dụng, phân cực, MPO-8 so với LC

Nếu bạn đang đánh giá hệ thống cáp quang-mật độ cao cho đường trục của trung tâm dữ liệu hoặc nhà máy cáp cấu trúc thì cáp quang MPO-12 sẽ là một trong những lựa chọn đầu tiên trong danh sách lựa chọn của bạn. Đầu nối MPO gói nhiều sợi vào một ống nối duy nhất và biến thể 12 sợi đã trở thành trụ cột của hệ thống cáp trung tâm dữ liệu doanh nghiệp trong hơn một thập kỷ. Nhưng "phổ biến" không phải lúc nào cũng có nghĩa là "tối ưu". Nhiều bộ thu phát quang song song hiện đại chỉ sử dụng 8 sợi, nghĩa là thiết kế Base-12 có thể để bốn sợi không hoạt động trong các liên kết cụ thể đó.

Hướng dẫn này trình bày thực tế cáp MPO-12 là gì, nó vẫn có ý nghĩa thực tế mạnh mẽ ở đâu, cách phân cực và giới tính đầu nối hoạt động cũng như cách quyết định xem MPO-12, MPO-8 hay song côngĐầu nối LCphù hợp cho dự án tiếp theo của bạn.

Cáp quang MPO-12 là gì?

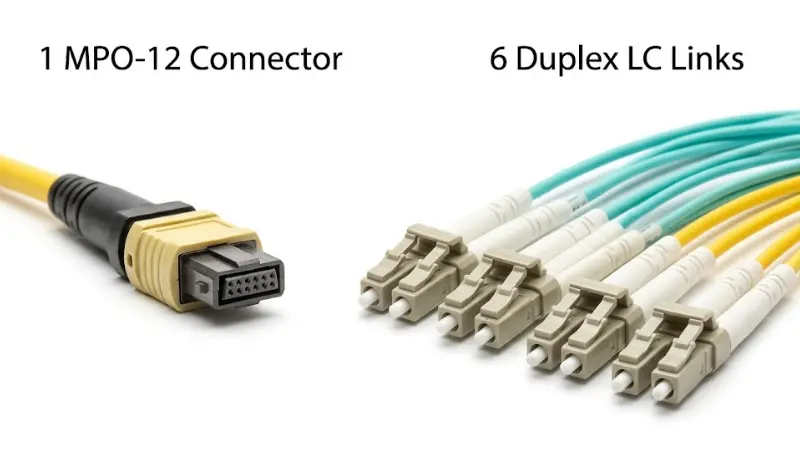

Cáp quang MPO-12 là một cụm nhiều sợi kết thúc 12 sợi quang trong một sợi duy nhấtĐầu nối MPO. Ưu điểm cốt lõi là mật độ: một giao diện nhỏ gọn thay thế tối đa sáu dây nối song công. Sự hợp nhất đó là lý do khiến hệ thống cáp dựa trên MPO-thống trị các liên kết đường trục có cấu trúc trong các trung tâm dữ liệu từ trung bình-đến{4}}lớn, nơi việc quản lý hàng trăm bộ nối song công riêng lẻ sẽ không thực tế.

So với duplex tiêu chuẩnDây vá LC, đường trục MPO-12 được thiết kế để tổng hợp - vận chuyển nhiều sợi qua một đường dẫn duy nhất và tách chúng ra ở các băng cassette hoặc bảng chuyển đổi gần thiết bị hơn. Nếu môi trường của bạn chỉ cần liên kết hai-điểm cáp quang-đến-điểm thì cáp LC song công sẽ đơn giản hơn và rẻ hơn. MPO-12 giành được vị trí khi số lượng sợi, mật độ khay cáp hoặc tốc độ triển khai đóng vai trò quan trọng.

Bạn cũng sẽ thấy thuật ngữ MTP được sử dụng cùng với MPO. MTP là một trình kết nối có thông số kỹ thuật cao hơn,-đã được đăng ký nhãn hiệu do US Conec sản xuất, hoàn toàn tương thích với hệ số dạng MPO chung. Đối với các quyết định mua hàng, điều quan trọng là trình kết nối đáp ứng các yêu cầu về mất mát-lỗi và trả lại-chèn của bạn chứ không phải nhãn nào xuất hiện trên vỏ.

Trường hợp MPO-12 vẫn có ý nghĩa thực tế mạnh mẽ

Hệ thống cáp MPO Base-12 không hề lỗi thời, nhưng điểm hấp dẫn của nó đã bị thu hẹp do ngành công nghiệp này đã áp dụng cáp quang song song 8 sợi. Đây là nơi MPO-12 vẫn là một lựa chọn âm thanh:

•

• Hợp nhất xương sống cho các ứng dụng song công.

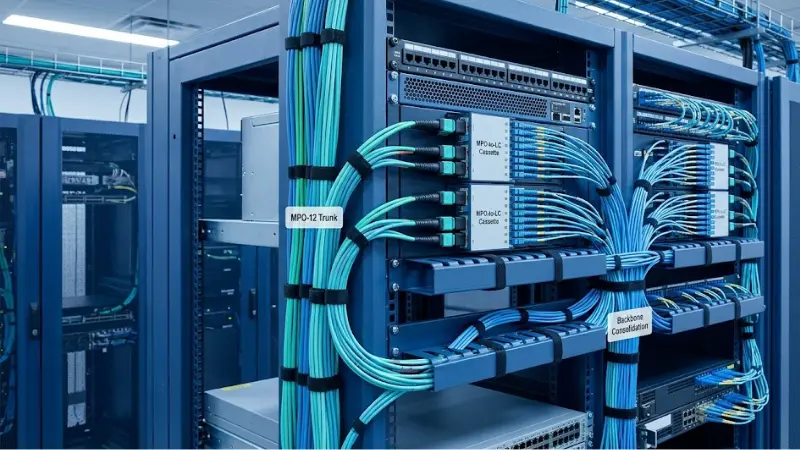

• Trong các thiết kế cáp có cấu trúc tổng hợp nhiều liên kết song công 10G vào một đường trục duy nhất, các tổ hợp MPO 12 sợi kết nối vớiBăng MPO-đến-LCquạt đó có tới sáu cổng LC song công. Đây vẫn là một trong những mô hình triển khai phổ biến nhất trong các trung tâm dữ liệu doanh nghiệp.

•

• Môi trường Brownfield với cơ sở hạ tầng Base-12 hiện có.

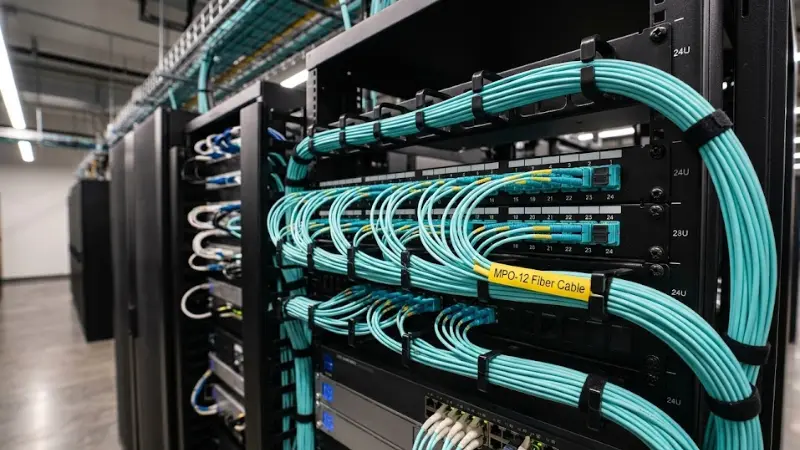

• Nếu cơ sở của bạn đã sử dụng 12-đường trục cáp quang, băng cassette và bảng vá lỗi thì việc sử dụng MPO-12 để mở rộng sẽ tránh được chi phí và sự phức tạp của việc tái cấu trúc toàn bộ. Dây vá chuyển đổi hoặc băng cassette lai có thể kết nối đường trục Base-12 với cổng thiết bị 8 sợi khi cần.

•

• Kịch bản đột phá và di chuyển.

• MỘTCáp ngắt MPO-đến-LCcho phép một đường trục 12-sợi duy nhất phục vụ tối đa sáu kết nối song công riêng lẻ - hữu ích khi bạn cần kết nối thiết bị song công 1G hoặc 10G cũ với vùng vá mật độ cao.

Fluke Networks lưu ý rằngKết nối MPO 12 sợi trước đây là lựa chọn phổ biến để hợp nhất hệ thống cáp trục song côngtrong trung tâm dữ liệu, đặc biệt là trong môi trường Ethernet 10G nơi băng MPO-sang-LC chuyển đổi đường trục 12 sợi thành sáu cổng song công.

Khi MPO-12 không phù hợp nhất?

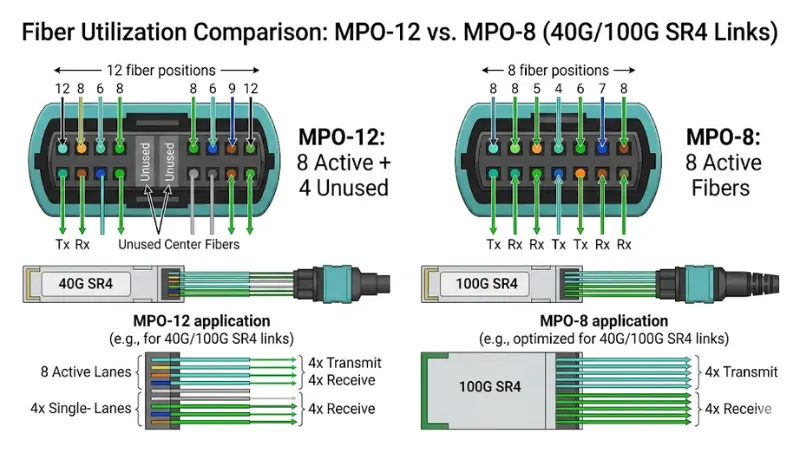

Hạn chế chính của MPO{1}}12 xuất hiện ở các liên kết quang-song song. Cả hai bộ thu phát 40GBASE-SR4 và 100GBASE-SR4 đều sử dụng 8 sợi - bốn sợi phát, bốn sợi nhận. Khi bạn cắm bộ thu phát 8 sợi vào đường trục 12 sợi, bốn sợi ở giữa sẽ không được sử dụng. Trên hàng trăm liên kết, điều đó làm tăng thêm dung lượng cáp quang bị lãng phí đáng kể.

Fluke Networks giải thích rằng sự kém hiệu quả này chính là nguyên nhânđã thúc đẩy ngành phát triển kết nối MPO (Base-8) 8 sợinhư một giải pháp dành riêng cho việc triển khai quang học song song 40G và 100G. Nếu bạn đang thiết kế một loại vải mới xung quanh bộ thu phát SR4 hoặc DR4 và không cần khả năng tương thích ngược với nhà máy Base-12 hiện có thì kiến ​​trúc MPO-8 sẽ sử dụng sợi quang hiệu quả hơn và có quy mô rõ ràng hơn tới 400G.

MPO-12 so với MPO-8 so với LC: Khung quyết định

Chọn MPO-12 nếubạn đang mở rộng nhà máy Base{1}}12, hợp nhất các đường trục song công hoặc triển khai các kiến ​​trúc có tính đột phá cao trong đó các đường trục 12 sợi cung cấp băng cassette LC.

Tránh MPO-12 nếubạn đang xây dựng một cơ cấu quang học song song-greenfield xung quanh các bộ thu phát 8 sợi và không có cơ sở hạ tầng Base-12 kế thừa để đáp ứng. Trong kịch bản đó,Cáp MPO-8sẽ mang lại khả năng sử dụng sợi tốt hơn và lộ trình nâng cấp rõ ràng hơn lên 400G trở lên.

Đầu nối MPO-12 hoạt động như thế nào?

Đầu nối MPO sắp xếp các sợi thành một hàng tuyến tính bên trong một ống nối-được đúc chính xác. Trong phiên bản 12 sợi, tất cả 12 sợi nằm trong một hàng duy nhất, được giữ ở khoảng cách cho phép cho phép suy hao chèn dưới 0,5 dB trên mỗi cặp ghép nối khi được làm sạch và căn chỉnh đúng cách.

Đầu nối nam và nữ

Đầu nối MPO là nam (có chân căn chỉnh) hoặc nữ (không có chân). Các chân trên khe đầu nối đực vào các lỗ tương ứng trên đầu nối cái để đảm bảo căn chỉnh lõi-với-lõi chính xác. Thiết bị hoạt động - công tắc, bộ thu phát, card đường dây - hầu như luôn sử dụng cổng MPO nam (được ghim). Điều đó có nghĩa là bất kỳ cáp nào cắm trực tiếp vào thiết bị đều phải là cáp cái (không được ghim) để ghép nối chính xác và tránh làm hỏng các chân của bộ thu phát. Chi tiết này rất dễ bị bỏ qua trong quá trình mua sắm và là nguyên nhân phổ biến gây ra lỗi hiện trường.

Định hướng và vị trí then chốt 1

Mỗi đầu nối MPO đều có một phím (một gờ nhô lên trên vỏ) và một chấm hoặc dấu màu trắng biểu thị Vị trí sợi 1. Hướng phím chính xác - phím lên so với phím xuống - xác định cách ánh xạ vị trí sợi quang trên một kết nối được ghép nối. Bỏ qua hướng trong quá trình đặt hàng hoặc lắp đặt là một trong những cách nhanh nhất để tạo ra sự không khớp cực.

Sự phân cực: Chi tiết gây ra những sai lầm đắt giá nhất

Phân cực đảm bảo rằng mọi sợi truyền đều kết nối với sợi nhận chính xác ở đầu xa của liên kết. Hãy hiểu sai và kênh sẽ không sáng - mặc dù mọi thứ trông có vẻ được kết nối về mặt vật lý.

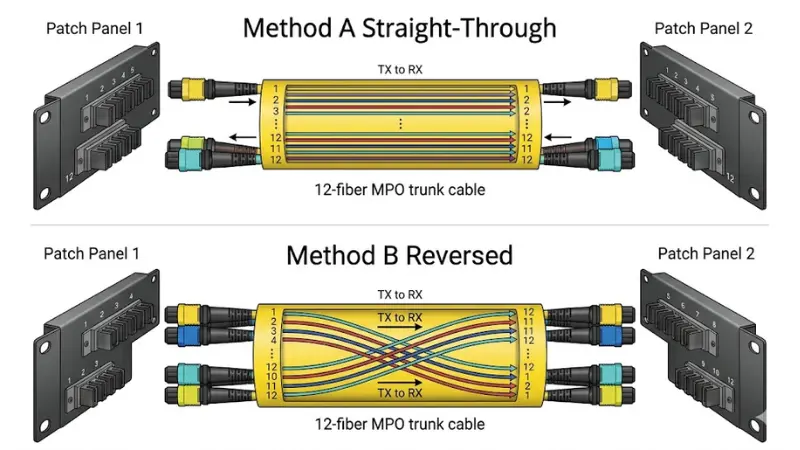

cácTiêu chuẩn ANSI/TIA-568.3-Exác định ba phương pháp phân cực chính cho hệ thống MPO - Phương pháp A, Phương pháp B và Phương pháp C - cùng với hai phương pháp phổ quát mới hơn (U1 và U2) được giới thiệu trong bản sửa đổi năm 2022. Mỗi phương pháp chỉ định một cách kết hợp khác nhau giữa loại cáp đường trục (Loại A, B hoặc C), hướng của bộ chuyển đổi và kiểu dây nối để duy trì quá trình truyền-đến-nhận liên tục trên toàn liên kết.

Trong thực tế, Phương pháp A và Phương pháp B được triển khai rộng rãi nhất. Phương thức A sử dụng đường trục-đi thẳng với bộ chuyển đổi phím-lên/phím-xuống, trong khi Phương pháp B sử dụng đường trục đảo ngược với bộ chuyển đổi phím-lên/phím-lên. Quy tắc quan trọng là: chọn một phương pháp cho toàn bộ dự án và xác minh nó trước khi đặt bất kỳ đơn hàng nào.

Tập hợp MPO-đã kết thúc trước thường được xây dựng theo đơn đặt hàng và thường không thể-trả lại được. Fluke Networks cảnh báo rằng sự nhầm lẫn về cực thường xuyên dẫn đến việc phát hiện ra cáp hoặc dây nối không chính xác chỉ sau khi cài đặt - dẫn đến sự chậm trễ của dự án và chi phí thay thế. Đầu tư thời gian vào tài liệu phân cực trong quá trình thiết kế sẽ rẻ hơn nhiều so với việc làm lại các đường trục đã lắp đặt.

Chọn loại sợi phù hợp: Chế độ OM3, OM4 hoặc Đơn{2}}

Cấp sợi bên trong cáp MPO-12 xác định khoảng cách bạn có thể đẩy liên kết trước khi chất lượng tín hiệu suy giảm. Đối với việc triển khai đa chế độ, quyết định thường thuộc vềOM3 so với OM4.

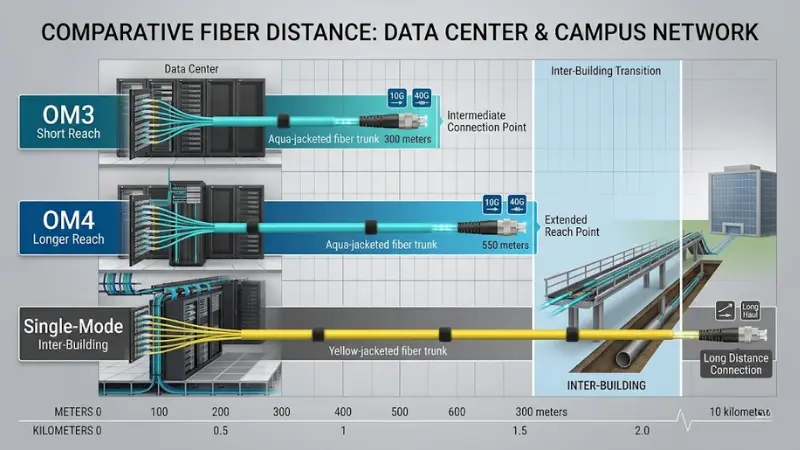

Theo nghiên cứu về độ dài kênh trung tâm dữ liệu đã xuất bản của Corning-, khoảng 90–95% liên kết OM3 và OM4 được triển khai trong trung tâm dữ liệu hoạt động ở khoảng cách100 mét hoặc ít hơn. Ở tốc độ Ethernet tiêu chuẩn, OM3 hỗ trợ liên kết 10G lên đến 300 m và liên kết quang-song song 40G/100G lên đến 100 m. OM4 mở rộng những con số đó lên 550 m ở tốc độ 10G và 150 m ở tốc độ 40G/100G. - đây là một lợi thế có ý nghĩa nếu khoảng cách giữa các-hàng hoặc giữa các hành lang-của bạn vượt quá 100 m.

Nguyên tắc thực tế: nếu tất cả các lần chạy đa chế độ của bạn đều ở mức dưới 100 m và bạn nhạy cảm-về ngân sách thì OM3 sẽ xử lý thoải mái 10G và 40G. Chọn OM4 khi bạn cần phạm vi tiếp cận dài hơn, dự định chuyển sang tốc độ cao hơn hoặc đơn giản là muốn có nhiều lợi nhuận hơn để tránh mất đầu nối và bổ sung tuyến cáp- theo thời gian. Để so sánh sâu hơn vềcác loại sợi đa mode, bao gồm OM5, hãy xem hướng dẫn chuyên dụng của chúng tôi.

Đối với khoảng cách vượt quá nhiều chế độ, hãy tiếp cận - liên-các liên kết tòa nhà, kết nối tàu điện ngầm hoặc bất kỳ đường chạy nào vượt quá vài trăm mét -sợi đơn chế độlà sự lựa chọn sáng suốt Tập hợp MPO-chế độ đơn-12 chế độ đơn có sẵn và được sử dụng ngày càng nhiều trong môi trường vá lỗi chế độ đơn-mật độ cao.

Danh sách kiểm tra mua hàng: Năm điều cần xác nhận trước khi đặt hàng

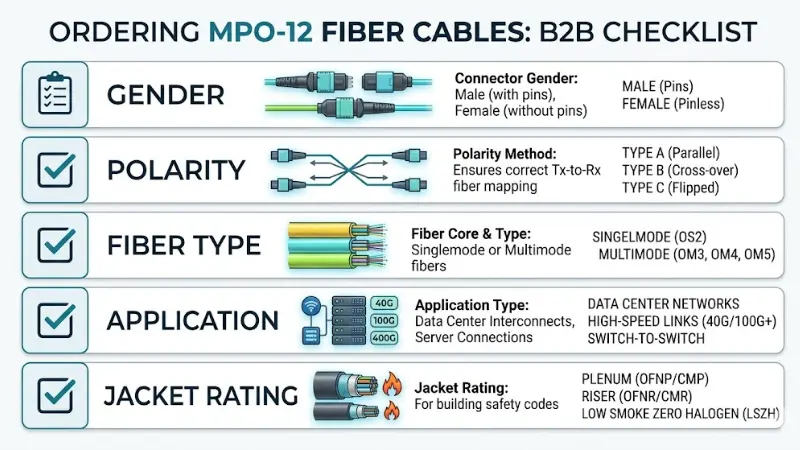

Cáp MPO-12 thường được-lắp ráp tùy chỉnh và không thể trả lại. Việc sai dù chỉ một tham số có thể đồng nghĩa với việc chậm trễ hàng tuần. Xác nhận năm mục này trước khi đặt hàng:

1.

2. Kết nối giới tính ở mỗi đầu.

3. Xác định đầu nào kết nối với thiết bị đang hoạt động (cần đầu cái/không được ghim) và đầu nào kết nối với bảng vá lỗi hoặc bộ chuyển đổi đường trục (kiểm tra cấu hình chân cắm của bộ chuyển đổi). Nếu cả hai đầu kết nối với bộ chuyển đổi, bạn có thể cần nam-sang{2}}nữ hoặc nữ-sang-nữ tùy thuộc vào loại bộ chuyển đổi.

4.

5. Phương pháp phân cực.

6. Xác minh xem tiêu chuẩn dự án của bạn là Phương pháp A, B, C, U1 hay U2 theo ANSI/TIA-568.3-E. Đảm bảo loại cáp đường trục, hướng bộ chuyển đổi và dây nối song công đều được chỉ định phù hợp.

7.

8. Loại sợi và cấp độ.

9. Lựa chọnOM3, OM4hoặc chế độ-đơn dựa trên khoảng cách liên kết, loại bộ thu phát và kế hoạch di chuyển trong tương lai của bạn.

10.

11. Loại ứng dụng.

12. Bạn đang đặt hàng cáp trung kế (MPO-đến-MPO), mộtcáp đột phá/fanout(MPO-đến-LC) hay một cụm bản vá? Mỗi loại có các yêu cầu về ánh xạ-sợi và đầu nối khác nhau.

13.

14. Đánh giá áo khoác và môi trường.

15. Xác nhận xem bạn cần lớp vỏ bọc được xếp hạng toàn thể (OFNP), xếp hạng ống nâng (OFNR) hay lớp vỏ LSZH dựa trên mã xây dựng và lộ trình cài đặt của bạn. Đây không phải là chi tiết cần quyết định sau khi cáp đến.

Những sai lầm thường gặp và cách tránh chúng

Mặc định là MPO-12 cho mọi liên kết mới

Trong các dự án trang bị thêm hoặc dự án tiềm năng, MPO{2}}12 thường là lựa chọn phù hợp. Nhưng đối với một loại vải quang học song song của trường xanh, hãy đánh giá xem liệuKết nối MPO 8 sợisẽ loại bỏ các sợi lãng phí và đơn giản hóa con đường của bạn đến 400G.

Đặt hàng chỉ bằng số lượng sợi

"Cáp MPO 12 sợi" không phải là thông số kỹ thuật hoàn chỉnh. Nếu không xác nhận giới tính, loại cực, loại sợi và kiểu ứng dụng, bạn có nguy cơ nhận được một bộ lắp ráp vừa vặn về mặt vật lý nhưng lại tạo ra lỗi phân cực hoặc giới tính không khớp tại chỗ.

Bỏ qua kế hoạch đột phá

Nếu thiết bị hoạt động của bạn sử dụng cổng LC song công, bạn cần có chiến lược đột phá rõ ràng - băng cassette, bảng chuyển đổi hoặc cáp quạt ra - giữa xương sống MPO-12 của bạn và thiết bị. Việc quên bước này sẽ dẫn đến sự ứng biến vào phút cuối, làm suy yếu lợi thế về mật độ mà bạn đã chọn MPO ngay từ đầu.

Bỏ qua việc vệ sinh đầu nối trước khi sử dụng lần đầu

Ống nối MPO có 12 mặt-sợi quang trong một đầu nối duy nhất. Ngay cả một hạt bụi nhỏ trên một sợi quang cũng có thể đẩy suy hao chèn lên trên thông số kỹ thuật và gây ra lỗi liên kết không liên tục. Luôn kiểm tra và làm sạch các đầu nối MPO trước khi ghép nối bằng dụng cụ chuyên dụng.Dụng cụ dọn dẹp MPO.

Câu hỏi thường gặp

MPO-12 có thể hỗ trợ 40G và 100G không?

Có. 40GBASE-SR4 và 100GBASE-SR4 đều truyền qua 8 sợi và đầu nối MPO-12 có thể mang 8 sợi hoạt động đó (vị trí 1–4 và 9–12 trong sơ đồ chân ra tiêu chuẩn). Tuy nhiên, bốn sợi trung tâm vẫn chưa được sử dụng, đó là lý do tại sao MPO Base-8 được phát triển như một giải pháp thay thế hiệu quả hơn cho các ứng dụng cụ thể này.

MPO-12 có tốt hơn MPO-8 không?

Cả hai đều không tốt hơn. MPO-12 là lựa chọn mạnh mẽ hơn cho môi trường và hợp nhất đường trục song công với cơ sở hạ tầng Base-12 hiện có. MPO-8 hiệu quả hơn đối với các liên kết quang song song (40G, 100G, 400G) vốn sử dụng 8 sợi. Kiến trúc tốt nhất phụ thuộc vào tổ hợp ứng dụng của bạn và nhà máy hiện có. Để so sánh đầy đủ, hãy xemHướng dẫn sợi MPO/MTP.

Sự khác biệt giữa MPO và MTP là gì?

MPO (Đẩy vào nhiều sợi quang) là tiêu chuẩn đầu nối được xác định bởi IEC 61754-7. MTP là thương hiệu Conec của Hoa Kỳ dành cho đầu nối đáp ứng và vượt tiêu chuẩn MPO với dung sai chặt chẽ hơn và thiết kế vỏ có thể tháo rời. Đầu nối MTP hoàn toàn tương thích với các đầu nối MPO chung. Trong quá trình mua sắm, điều quan trọng nhất là trình kết nối đáp ứng các thông số kỹ thuật chèn-tổn thất và suy hao trả về mà ứng dụng của bạn yêu cầu.

Tôi có cần đầu nối MPO-12 nam hay nữ không?

Các cổng thiết bị hoạt động (bộ thu phát, line card) hầu như luôn là cổng đực (được ghim). Bất kỳ cáp nào kết nối trực tiếp với thiết bị đang hoạt động đều phải là cáp cái (không được ghim) ở đầu đó. Đối với các kết nối đường trục-đến-đường trục thông qua bảng điều khiển bộ chuyển đổi, bạn sẽ cần một đầu nối được ghim và một đầu nối không được ghim cho mỗi cặp được ghép nối. Luôn xác minh giới tính của mọi giao diện trong liên kết của bạn trước khi đặt hàng.

Tôi có thể ngắt đầu nối MPO-12 sang LC không?

Đúng. MỘTCáp ngắt MPO-đến-LChoặc mô-đun cassette MPO-đến-LC có thể phân chia một đường trục MPO 12{4}}sợi quang thành sáu kết nối LC song công. Đây là một trong những mô hình triển khai phổ biến nhất để kết nối đường trục MPO với thiết bị cổng song công trongmôi trường trung tâm dữ liệu mật độ-cao.

OM3 hay OM4 tốt hơn cho cáp MPO-12?

Đối với hầu hết các trung tâm dữ liệu chạy dưới 100 m, cả OM3 và OM4 đều hoạt động. OM4 cung cấp khoảng không gian tiếp cận bổ sung - 150 m ở mức 40G/100G so với 100 m của OM3 - và ngân sách tổn thất lớn hơn, điều này có thể quan trọng trong các liên kết liên-hàng hoặc liên{11}}hội trường dài hơn. Nếu khoảng cách của bạn ngắn và ngân sách là một yếu tố thì OM3 là một lựa chọn đáng tin cậy. Nếu bạn muốn có nhiều lợi nhuận hơn hoặc mong muốn nâng cấp tốc độ, OM4 xứng đáng với mức phí bảo hiểm khiêm tốn. Xem của chúng tôiSo sánh OM3 và OM4để biết thông số kỹ thuật chi tiết.

Tôi nên chọn phương pháp phân cực nào cho MPO-12?

Tiêu chuẩn ANSI/TIA-568.3-E xác định Phương thức A, B, C, U1 và U2. Phương pháp A (đường trục-thẳng) và Phương pháp B (đường trục ngược) là phổ biến nhất. Phương thức B thường được ưu tiên cho các liên kết quang học song song MPO-đến{9}}MPO song song{10}}trực tiếp, trong khi Phương thức A ghép nối với băng cassette mô-đun được sử dụng rộng rãi trong kiến ​​trúc đột phá song công. Quy tắc quan trọng nhất là tiêu chuẩn hóa một phương pháp trên toàn bộ dự án và xác minh tất cả các thành phần - đường trục, bộ điều hợp và dây nối - khớp với phương pháp đó trước khi cài đặt.

MPO-12 có còn là lựa chọn tốt để triển khai trung tâm dữ liệu mới không?

Nó phụ thuộc vào sự kết hợp ứng dụng của bạn. Đối với các doanh nghiệp chủ yếu triển khai kết nối song công 10G bằng hệ thống cáp có cấu trúc, MPO-12 vẫn là một giải pháp đường trục đã được chứng minh và có hiệu quả về mặt chi phí-. Đối với môi trường siêu quy mô hoặc đám mây xây dựng xung quanh quang học song song 100G và 400G, Base-8 MPO ngày càng trở thành kiến ​​trúc được ưa thích. Nhiều hoạt động triển khai trong thế giới thực sử dụng kết hợp cả hai, với các thành phần chuyển đổi kết nối cả hai khi cần thiết. Để được hướng dẫn vềLựa chọn cáp quang 100G, hãy xem bài viết chuyên dụng của chúng tôi.
