Cáp ngắt MPO cho phép một đầu nối sợi quang-mật độ cao- phát ra nhiều đầu nối riêng lẻ, thường là LC song công, do đó, liên kết đường trục song song có thể cấp nguồn cho các bộ thu phát riêng lẻ, cổng bảng điều khiển hoặc thiết bị song công. Đây là một trong những cách phổ biến nhất để kết nối cổng song song 40G, 100G hoặc 400G với các thiết bị có tốc độ-thấp hơn hoặc đặt đường trục MPO trên phần cứng song công trong cùng một giá đỡ.
Phần khó khăn không phải là định nghĩa. Nó khớp số lượng sợi, độ phân cực, giới tính, chế độ sợi và ánh xạ đột phá với phần còn lại của kênh. Cáp có thể kết hợp hoàn hảo và vẫn không truyền ánh sáng nếu cực hoặc ghim sai. Hướng dẫn này được viết dưới dạng tham khảo lựa chọn và đặt hàng: các loại là gì, cách đọc cực và giới tính, cấu hình nào ánh xạ tới bộ thu phát nào và chính xác những gì cần xác nhận trước khi bạn đặt hàng.
Cáp đột phá MPO là gì?

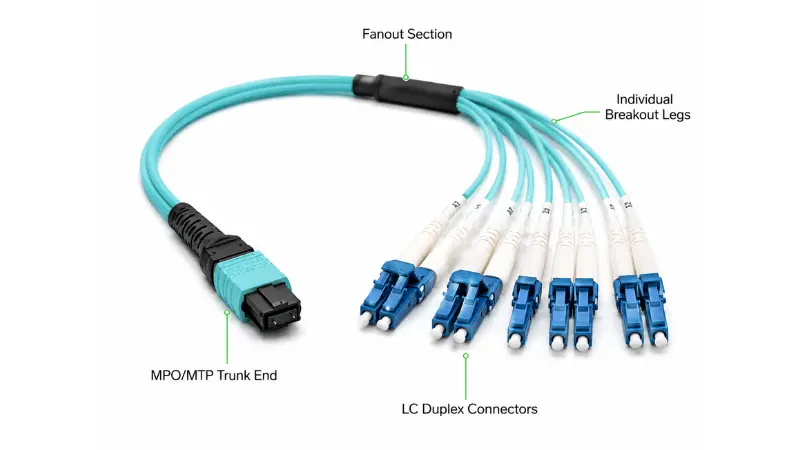

Cáp ngắt MPO, còn được gọi là quạt MPO hoặc bộ dây MTP/MPO, là một cụm-kết thúc tại nhà máy với mộtĐầu nối MPOở đầu cuối đường trục và nhiều đầu nối riêng lẻ ở đầu-đầu ra dạng quạt. Đầu MPO mang 8, 12, 16 hoặc 24 sợi trong một ống nối đơn. Đầu đột phá chia các sợi đó thành các nhánh riêng biệt, thường là các cặp song công LC, mặc dù có phiên bản SC và FC dành cho thiết bị cũ hoặc thiết bị chuyên dụng.
Ví dụ cổ điển là cáp ngắt MPO đến LC: một đầu nối MPO kết thúc thành bốn, sáu hoặc mười hai cặp song công LC tùy thuộc vào số lượng sợi. Đây là những gì biến một cổng song song thành các liên kết song công riêng lẻ.
Cáp đột phá MPO hoạt động như thế nào?

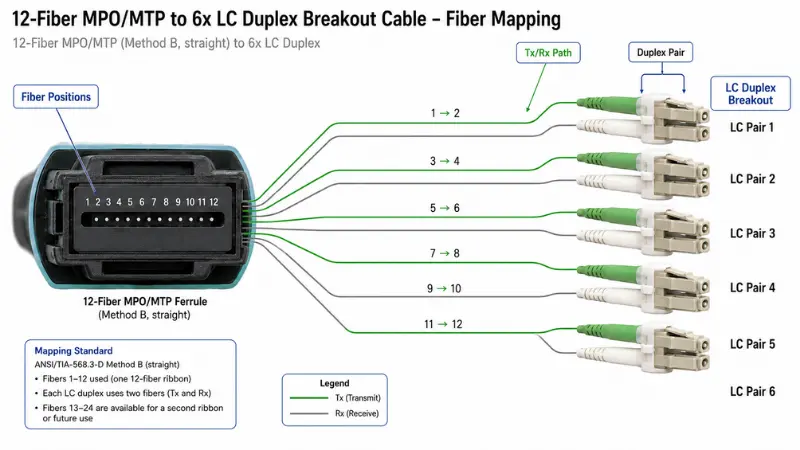

Việc lắp ráp ánh xạ từng vị trí sợi bên trong ống nối nhiều sợi quang tới một chân cụ thể ở phía đột phá. Việc ánh xạ được điều chỉnh bởi số lượng sợi và độ phân cực, đồng thời nó phải phù hợp với quang học ở cả hai đầu của kênh.
Phía trung kế MPO/MTP
Đây là phần cuối có mật độ-cao. Trong đột phá trung tâm dữ liệu, đầu nối 8{6}}sợi và 12 sợi là phổ biến nhất, trong đó 16 sợi và 24 sợi được sử dụng cho làn quang học cao hơn và vá lỗi rất dày đặc. Bạn sẽ thấy cả "MPO" và "MTP" trên bảng dữ liệu. MPO là giao diện chung được định nghĩa trongIEC 61754-7 của US Conec và các nhà sản xuất khác, trong khi MTP là phiên bản-thương hiệu đã được đăng ký của Conec Hoa Kỳ, phiên bản hiệu suất-cao của cùng một đầu nối, được thiết kế với các vòng nối nổi và dung sai chân cắm-hướng dẫn chặt chẽ hơn để giảm tổn thất. Chúng hoàn toàn có thể kết nối với nhau, vì vậy câu hỏi thực tế không phải là huy hiệu mà là giới tính, cực và cấp độ mà bạn chỉ định. Nếu thuật ngữ này vẫn khiến bạn khó chịu, thì phân tích của chúng tôi vềsự khác biệt thực sự giữa MPO và MTPbao gồm nó bằng ngôn ngữ đơn giản.
Bên đột phá (Fanout)
LC song công chiếm ưu thế ở đầu đột phá vì LC là giao diện song công tiêu chuẩn trên hầu hết các thiết bị chuyển mạch, máy chủ và bộ thu phát. Số lượng sợi xác định số lượng chân song công bạn nhận được:
| Số lượng sợi MPO | Đột phá điển hình | Nó phù hợp ở đâu |
|---|---|---|
| 8 sợi | 4 x LC song công | 4 liên kết song công, sử dụng toàn bộ sợi quang (không có sợi nhàn rỗi) |
| 12 sợi | 6 x LC song công hoặc 4 cặp hoạt động với 4 sợi nhàn rỗi trong một số liên kết SR4 | Cáp có cấu trúc và đột phá SR4 40G/100G |
| 16 sợi | 8 x LC song công | Quang học 8 làn đường chẳng hạn như 400G-SR8 |
| 24 sợi | 12 x LC song công | Các trường bản vá mật độ-cao (cần gắn nhãn rõ ràng) |
Đường dẫn phân cực Tx/Rx
Mỗi liên kết song công phải truyền trên mặt đất ở một bên và nhận ở bên kia. Trong một hệ thống song song, cáp ngắt, đường trục, bộ điều hợp và dây nối đều đóng góp vào đường dẫn đó. Đưa một phần tử về phía sau và các đầu nối sẽ vẫn ở đúng vị trí nhưng đường dẫn quang bị đứt. Đó là lý do tại sao Loại A, Loại B và Loại C không bao giờ có thể hoán đổi cho nhau và tại sao phân cực là quyết định ở cấp độ kênh-chứ không phải là lựa chọn cho mỗi-cáp. Chúng tôi mở rộng về điều này dưới đây.

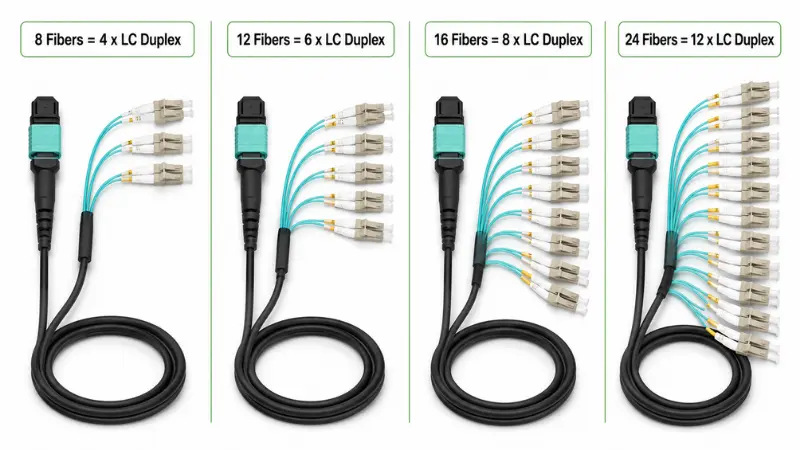

Các loại cáp đột phá MPO
"Cáp đột phá MPO" là một gia đình, không phải một bộ phận duy nhất. Hai dây cáp trông giống hệt nhau có thể hoạt động hoàn toàn khác nhau. Cách thực tế để chỉ định một là đi qua các trục sau:
- Theo số lượng sợi:8, 12, 16 hoặc 24 sợi. Đây là quyết định đầu tiên và nó quyết định trực tiếp đến số lượng liên kết song công mà bạn cần.
- Bằng đầu nối đột phá:LC song công là tiêu chuẩn; SC và FC xuất hiện trong các thiết bị viễn thông và thiết bị đo đạc truyền thống.
- Theo chế độ sợi quang:đa chế độ (OM3, OM4, OM5) cho phạm vi tiếp cận ngắn hoặc chế độ đơn- (OS2) cho khoảng cách xa hơn. Nhìn thấychế độ đơn- so với sợi đa chế độnếu bạn không chắc chắn liên kết đó gọi đến cái gì.
- Theo cực:Loại A, Loại B hoặc Loại C, phù hợp với kênh.
- Theo giới tính MPO:được ghim (nam) hoặc không được ghim (nữ).
- Bằng cách đánh bóng đầu nối:UPC hoặc APC. MPO-chế độ đơn hầu như luôn là APC; multimode thường là PC phẳng.
- Theo áo khoác và xây dựng:PVC, LSZH, ống nâng hoặc ống thông gió; áo khoác đơn-hình tròn so với chân áo khoác riêng lẻ; tiêu chuẩn hoặc bọc thép.
- Theo mức độ tổn thất:đầu nối-tổn hao tiêu chuẩn hoặc tổn hao-thấp tiêu chuẩn, điều này quan trọng khi nguồn điện eo hẹp.
Từ quan điểm của nhà cung cấp: bắt đầu thông số kỹ thuật từ bảng dữ liệu của bộ thu phát và bảng điều khiển mà nó đưa vào, không phải từ danh mục cáp. Hầu hết mọi thứ tự sai mà chúng tôi thấy đều xuất phát từ việc chọn một số bộ phận trước rồi đảo ngược-điều chỉnh kênh cho phù hợp.

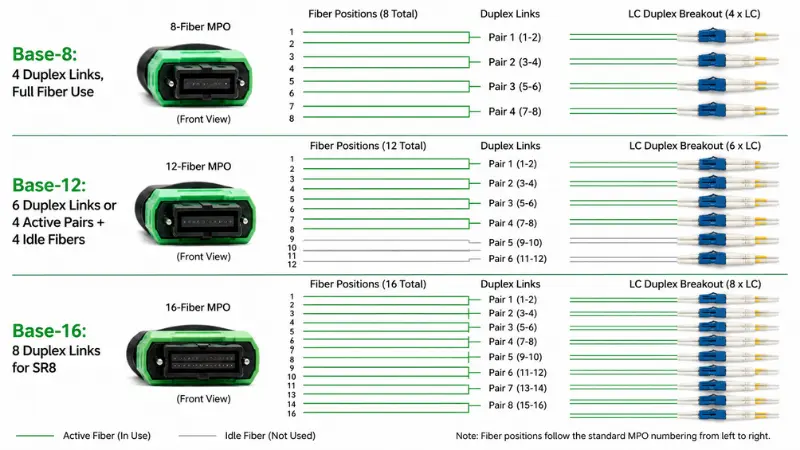

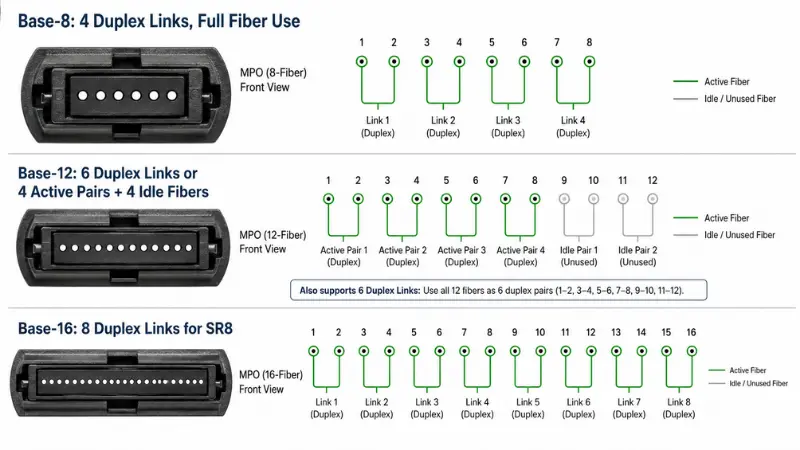

Base-8 so với Base-12 so với Base-16
Đây là câu hỏi cấp độ-thứ hai mà chỉ số lượng sợi không trả lời được và đó là nguyên nhân khiến nhiều "kiểm chứng" trong tương lai gặp trục trặc. Số "Cơ sở" là số sợi quang mà hệ thống cáp được xây dựng xung quanh.
| Hệ thống | Sử dụng sợi quang cho quang học song song | Phù hợp nhất với |
|---|---|---|
| Căn cứ-8 | Sử dụng 100% cho quang học 4 làn (8 sợi=4 song công) | Đột phá 40G-SR4, 100G-SR4, 400G-DR4 không có sợi nhàn rỗi |
| Căn cứ-12 | Đối với SR4 trên MPO 12 sợi, chỉ 8 trong số 12 sợi mang lưu lượng | Cài đặt kế thừa và đường trục song công 12 sợi gốc (6 x LC) |
| Căn cứ-16 | Sử dụng 100% cho quang học 8 làn (song công 16 sợi=8) | 400G-SR8 và lộ trình di chuyển tới 800G |
Điểm thường bị bỏ qua: MPO 12{6}}sợi được sử dụng cho kênh SR4 40G hoặc 100G khiến bốn sợi bị tối. Đó không phải là một khiếm khuyết, nhưng nó có nghĩa là đột phá Base-8 thường là sự lựa chọn rõ ràng hơn, tiết kiệm hơn cho đột phá bốn làn, trong khi Base-12 có ý nghĩa khi đường trục thực sự mang sáu liên kết song công. Tốc độ Ethernet và số làn đường đằng sau tất cả những điều này được xác định bởiNhóm làm việc IEEE 802.3(Quang học song song 40G/100G ở 802.3ba, 200G/400G ở 802.3bs).
Phân cực loại A so với loại B so với loại C
Phân cực là lý do phổ biến nhất khiến liên kết MPO mới cài đặt không hoạt động. Ba phương pháp cổ điển này khác nhau ở cách nối dây và dây nối nào hoàn thành đường dẫn.
| Phương pháp | Loại thân cây | Bộ chuyển đổi mảng | Dây vá đôi | Ghi chú |
|---|---|---|---|---|
| Phương pháp A | Loại A,-thông suốt | Phím-lên phím-xuống | A-đến-B ở một đầu, A-đến-A ở đầu kia | Linh hoạt nhưng cần hai loại dây vá- |
| Phương pháp B | Loại B, đảo ngược | Nhấn phím-lên phím-lên | A-đến-B ở cả hai đầu | Miếng vá đơn-loại dây; được sử dụng rộng rãi cho quang học song song |
| Phương pháp C | Loại C, cặp-cặp lật | Phím-lên phím-xuống | A-đến-B ở cả hai đầu | Lật xử lý bên trong cốp xe; phổ biến cho song công kế thừa |
Cách chọn, trong thực tế: chọn một phương pháp cho toàn bộ quá trình cài đặt và giữ cho nó nhất quán từ đầu đến cuối. Đối với đột phá quang học-song song, Phương pháp B là phổ biến nhất vì nó sử dụng một loại dây vá-và tránh việc ghép nối-để-truyền vô tình. cácTiêu chuẩn ANSI/TIA-568.3-Echính thức hóa các Phương thức A, B và C, đồng thời, kể từ bản sửa đổi năm 2022, bổ sung thêm hai phương thức "phổ quát" (U1 và U2) cho phép bạn sử dụng cùng mô-đun và dây ở cả hai đầu của đường trục Loại-B. Nếu thiết kế của bạn được xây dựng dựa trên băng cassette, hãy tuân theo sơ đồ phân cực mà hệ thống băng cassette chỉ định thay vì sơ đồ trộn. Để biết thông tin cơ bản về vị trí kết nối mảng dựa trên song công, hãy xem hướng dẫn của chúng tôi vềLC so với MTP/MPO trong hệ thống cáp có mật độ-cao.

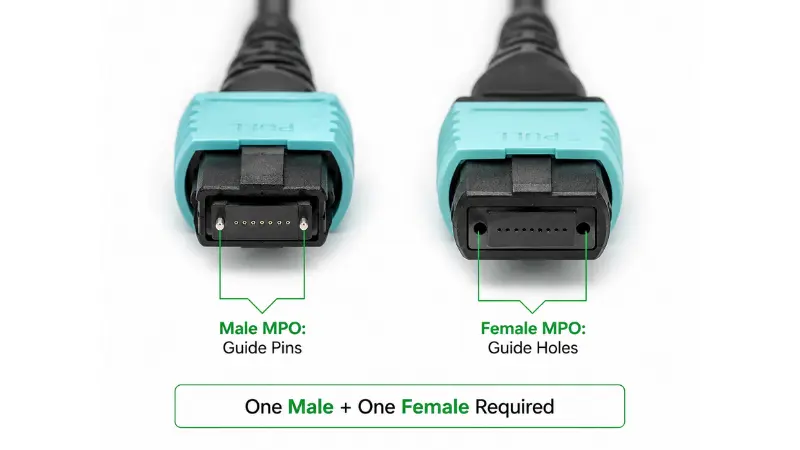

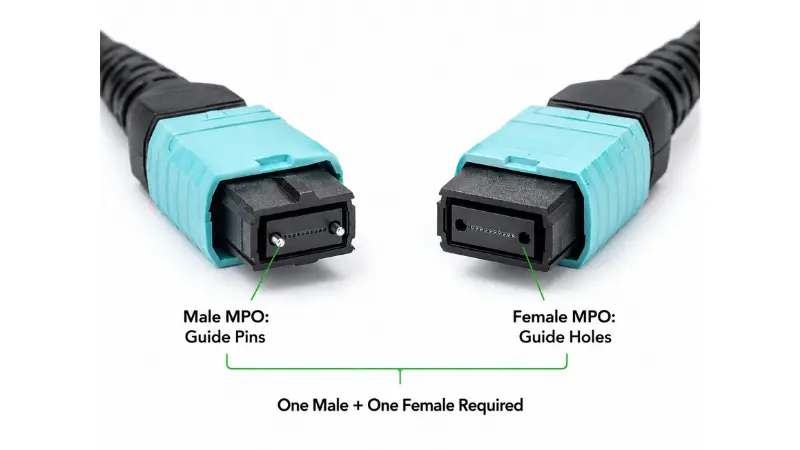

MPO Nam vs Nữ: Lựa chọn thế nào?
Giới tính MPO là về các chốt dẫn hướng trong ống nối. Đầu nối được ghim (nam) có hai chân kim loại; một đầu nối không được ghim (cái) có các lỗ khớp. Quy tắc là tuyệt đối: mỗi cặp giao phối phải được ghim một cặp và một cặp không được ghim. Hai đầu nối được ghim xung đột về mặt vật lý và có thể làm nát các chốt hoặc làm sứt mẻ ống nối; hai đầu nối không được ghim không có gì để căn chỉnh chúng và sẽ không được đặt đúng vị trí.
Trong quá trình triển khai đột phá thông thường, các cổng thu phát quang-song song thường không được ghim nên chân MPO cắm vào bộ thu phát thường được ghim. Mặt khác, giới tính phụ thuộc vào bộ chuyển đổi, băng cassette hoặc cốp mà nó kết nối. Luôn xác nhận giới tính của cổng thu phát dựa trên bảng dữ liệu của nó và kiểm tra giới tính được trình bày bởiBộ điều hợp MPO/MTPtrước khi bạn sửa giới tính cáp. Tham số này ngăn chặn cả liên kết chết và thiệt hại vật lý.

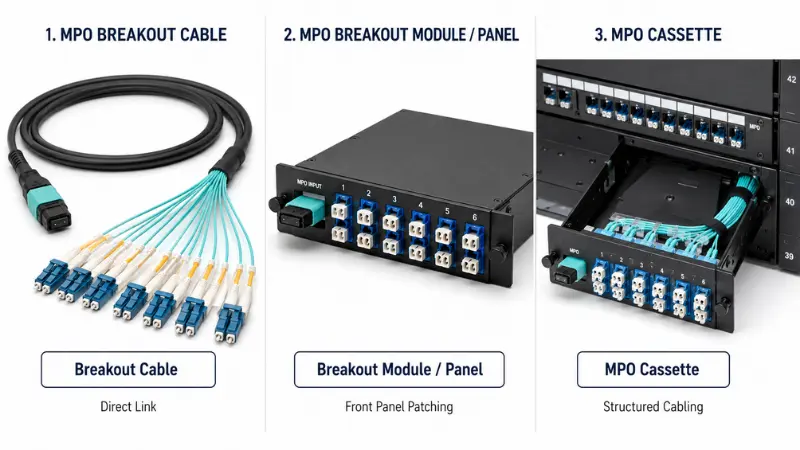

Cáp đột phá MPO vs Mô-đun vs Cassette
Ba cái này có liên quan nhưng giải quyết các vấn đề khác nhau. Sự lựa chọn phụ thuộc vào mức độ cấu trúc và khả năng duy trì của liên kết.
| Lựa chọn | Nó là gì | Tốt nhất cho | Ưu điểm chính |
|---|---|---|---|
| Cáp đột phá | Một MPO/MTP quạt trực tiếp vào các chân LC, SC hoặc FC | Cùng-các liên kết thiết bị giá đỡ, triển khai nhanh chóng | Đơn giản, tiết kiệm không gian{0}}, ít điểm kết nối nhất |
| Mô-đun/bảng đột phá | Một mô-đun lấy đầu vào MPO và hiển thị các cổng LC/SC ở mặt trước | Liên kết giữa các giá trị và các trường bản vá có tổ chức | -Vá bảng mặt trước, ghi nhãn, bảo trì dễ dàng hơn |
| băng MPO | Một băng cassette mô-đun bên trong bảng vá lỗi chuyển đổi các đường trục MPO thành song công | Cáp có cấu trúc, có thể mở rộng | Di chuyển, thêm và thay đổi rõ ràng |
Sử dụng một fanout lỏng lẻo khi tuyến đường ngắn và kết nối trực tiếp. Khi một liên kết vượt qua giá đỡ hoặc sẽ thấy những thay đổi thường xuyên,băng MPOhoặc bảng điều khiển thường tự chi trả cho việc khắc phục sự cố và ghi nhãn dễ dàng hơn.
Ứng dụng phổ biến
Đột phá 40G đến 4x10G
Cổng 40G QSFP+ SR4 mang bốn làn 10G trên tám sợi. Khi bộ chuyển mạch và quang học hỗ trợ chế độ đột phá, tổ hợp MPO-đến{6}}LC sẽ chia nó thành bốn liên kết song công 10G-SR độc lập. Đây là một trong những lý do phổ biến nhất khiến mọi người mua cáp đột phá.
Đột phá 100G đến 4x25G
Cổng 100G QSFP28 SR4 hoạt động theo cách tương tự, chia thành bốn liên kết 25G trên tám sợi. Việc chọn chế độ và cấp độ phù hợp ở đây rất quan trọng vì ngân sách cho mỗi làn đường sẽ eo hẹp hơn; hướng dẫn của chúng tôi vềcách chọn cáp 100Gđi vào sự cân bằng-.
400G: Trường hợp đột phá xảy ra và không áp dụng
400G là nơi giả định "đột phá MPO cho mọi thứ" không thành công. Nó phụ thuộc hoàn toàn vào giao diện thu phát:
- 400G-DR4sử dụng 8 sợi quang chế độ đơn-(bốn làn 100G) và đột phá rõ ràng ở mức 4 x 100G trên MPO Base-8.
- 400G-SR8sử dụng 16 sợi đa mode (tám làn 50G) trên MPO Base-16 và có thể bùng phát thành 8 x 50G hoặc 2 x 200G.
- 400G-FR4 và LR4là các giao diện chế độ đơn song công sử dụng tính năng ghép kênh bước sóng trên một cặp LC. Chúng không sử dụng sợi song song nên cáp ngắt MPO hoàn toàn không được áp dụng.
Vì vậy, trước khi chọn bất kỳ đột phá 400G nào, trước tiên hãy đọc thông số kỹ thuật của mô-đun quang. Hệ số dạng (QSFP-DD, OSFP) không cho bạn biết bản đồ sợi; loại giao diện nào.

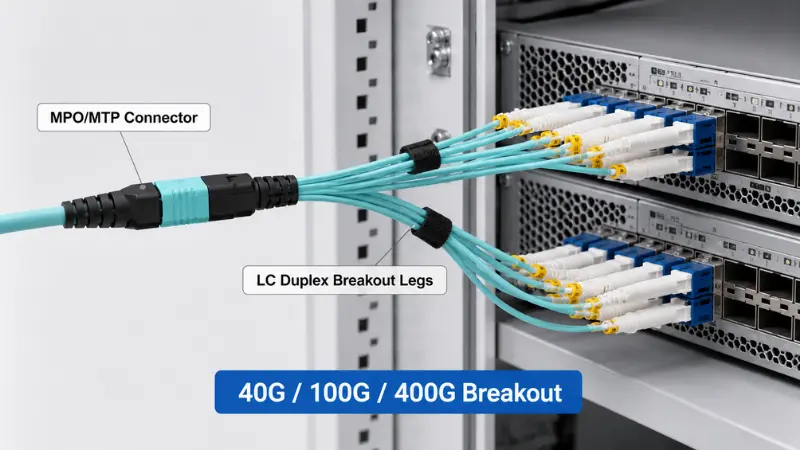

Những sợi cáp này xuất hiện ở đâu?
Các ngôi nhà điển hình cho các tổ hợp đột phá MPO bao gồm khung lá-, liên kết chuyển đổi-sang-máy chủ, mạng lưu trữ, trường kết nối chéo-, phòng viễn thông, trục chính của khuôn viên trường và bảng vá lỗi dày đặc.
Ví dụ cấu hình phổ biến
Đây là những cấu hình mà hầu hết các dự án thực sự đặt hàng, với các sản phẩm phù hợp với từng dự án:
| Cấu hình | sử dụng phổ biến | Ghi chú |
|---|---|---|
| Song công 8 sợi MTP đến 4x LC | Đột phá 40G / 100G SR4 | Base-8, sử dụng đầy đủ sợi quang, không có sợi nhàn rỗi |
| Song công 12 sợi MPO đến 6x LC | Cáp có cấu trúc và đường trục song công | Đối với các liên kết SR4, 4 trong số 12 sợi có thể ở trạng thái tối |
| Khai thác 24 sợi MTP đến FC/APC | Bản vá chế độ đơn-mật độ-cao | Xác nhận chất đánh bóng APC và sơ đồ nhãn chân rõ ràng |
Khi nào không nên sử dụng cáp đột phá MPO?
Fanout lỏng lẻo là công cụ sai lầm khi:
- Liên kết chạy giữa các giá đỡ hoặc phòng và sẽ thấy các chuyển động, bổ sung và thay đổi thường xuyên. Cốp xe cộng với băng cassette hoặc bảng điều khiển sẽ sạch hơn và dễ bảo trì hơn.
- Bạn cần vá-mặt trước và dán nhãn lâu dài cho nhân viên vận hành.
- Cổng không hỗ trợ chế độ đột phá hoặc giao diện là loại song công, chẳng hạn như 400G-FR4 không có sợi song song để thoát ra.
- Thiết kế sẽ kết hợp-chế độ đơn và đa chế độ trong một kênh, điều này là không được phép.
- Ngân sách năng lượng vốn đã eo hẹp và việc bổ sung thêm một bộ cặp đầu nối sẽ ngốn vào phần dư thừa.
Thông số kỹ thuật chính cần xác nhận trước khi đặt hàng
Hầu hết các lỗi hiện trường đều bắt nguồn từ một trong những lỗi này. Xác nhận từng kênh chứ không phải riêng cáp.
- Số lượng chất xơ.Suy ra từ số lượng liên kết song công bạn cần: bốn liên kết đến sợi 8-, sáu liên kết đến sợi 12, mười hai đến sợi 24. Chống lại mật độ mua quá mức "để đề phòng."
- Phân cực.Khóa loại A, B hoặc C trên toàn bộ đường dẫn: bộ thu phát, trung kế, băng cassette và dây nối.
- Loại kết nối và giới tính.MPO hoặc MTP; ghim hoặc bỏ ghim mỗi đầu; định hướng chính; LC/SC/FC ở phía đột phá; UPC hoặc APC.
- Chế độ sợiPhù hợp với quang học. OM3/OM4 cho phạm vi tiếp cận đa chế độ ngắn, chế độ đơn OS2 cho khoảng cách. Nếu bạn đang cân điểm, ghi chú của chúng tôi vềĐa chế độ OM1 đến OM5đặt ra các giới hạn tầm với.
- Áo khoác và xây dựng.PVC, LSZH, ống nâng hoặc ống thông gió để phù hợp với môi trường, cộng với đường kính, bán kính uốn cong và liệu các chân có cần áo khoác hoặc áo giáp riêng hay không.
- Độ dài đột phá và ghi nhãn.Chiều dài đầu nối-đến{1}}của quạt ra phải phù hợp với giá đỡ; quá ngắn sẽ cản trở lộ trình, quá dài sẽ làm tắc nghẽn tuyến đường. Mỗi chặng phải được dán nhãn vào bản đồ cổng của bạn.
- Mất chèn và báo cáo thử nghiệm.Đối với các liên kết tốc độ cao,-tốc độ kết nối thấp sẽ bảo vệ ngân sách. Người giải thích của chúng tôi vềmất chèn trong dây vá sợicho thấy lý do tại sao vài phần mười dB lại quan trọng khi nhiều cặp đầu nối xếp chồng lên nhau.
Danh sách kiểm tra RFQ cho cáp đột phá MPO tùy chỉnh
Khi bạn gửi yêu cầu báo giá, việc đưa danh sách này lên phía trước sẽ loại bỏ hầu hết các{0}}và-qua lại và ngăn chặn việc làm lại:
Đối với các đơn đặt hàng dự án, hãy yêu cầu nhà cung cấp dán nhãn cho từng chân theo cách bố trí giá đỡ của bạn và xác nhận cách ghim và phân cực bằng sơ đồ nối dây trước khi sản xuất. bạn có thểgửi cho chúng tôi chi tiết liên kết của bạnvà chúng tôi sẽ trả lại cấu hình dựa trên danh sách kiểm tra này.
Báo cáo thử nghiệm nên bao gồm những gì?
Một báo cáo thử nghiệm có ý nghĩa tại nhà máy cho một cụm lắp ráp đột phá phải bao gồm ít nhất:
- Mất chèn trên mỗi đầu nối hoặc trên mỗi sợi, so với loại bạn đã đặt hàng
- Mất mát trả về, đặc biệt đối với APC và các tập hợp chế độ đơn-
- Xác minh phân cực hoặc bản đồ dây chứng minh đường dẫn Tx/Rx
- Kết quả kiểm tra-mặt cuối (tiêu chí chấp nhận IEC 61300-3-35 là tài liệu tham khảo chung)
- Loại sợi, loại đầu nối và chất đánh bóng
- Chiều dài lắp ráp và số sê-ri để truy xuất nguồn gốc
Danh sách kiểm tra lựa chọn 5 bước
- Bước 1 - Xác định liên kết.40G đến 4x10G, 100G đến 4x25G, tách bảng điều khiển, chuyển đổi-sang-máy chủ hoặc kết nối-chéo? Ghi lại số lượng liên kết song công.
- Bước 2 - Đọc giao diện thiết bị.Xác nhận từ biểu dữ liệu rằng cổng hỗ trợ chế độ đột phá và bản đồ sợi mà giao diện sử dụng.
- Bước 3 - Đặt số lượng sợi và cơ sở.Khớp Base-8/12/16 với số làn đường để bạn không bị mắc kẹt hoặc trả quá nhiều tiền.
- Bước 4 - Sửa chữa phân cực và giới tính.Chọn phương thức cho toàn bộ kênh và giới tính được ghim/bỏ ghim cho mỗi đầu.
- Bước 5 - Hoàn thiện các chi tiết vật lý.Chế độ sợi, đánh bóng, áo khoác, tổng chiều dài và chiều dài đột phá, ghi nhãn và báo cáo thử nghiệm.
Những sai lầm thường gặp cần tránh?
- Xử lý tất cả các cáp đột phá như nhau.Hình dáng giống nhau ẩn giấu sự phân cực, số lượng, ghim và ánh xạ khác nhau. Đọc thông số phần mỗi lần.
- Để lại cực cho đến ngày cài đặt.Việc sửa lỗi sau này có thể có nghĩa là phải đổi dây, bộ điều hợp hoặc toàn bộ dây cáp. Thiết kế nó trước khi đặt hàng.
- Giao phối UPC với APC.Cả hai có hình dạng mặt cuối-khác nhau và không bao giờ được nối với nhau; ghi chú của chúng tôi vềMặt cuối PC, UPC và APC-giải thích tại sao việc trộn chúng lại làm suy giảm hoặc làm hỏng liên kết.
- Chế độ sợi không phù hợp.Chế độ-đơn và đa chế độ không thể thay thế cho nhau; kết hợp cáp với quang học và khoảng cách.
- Bỏ qua việc làm sạch và kiểm tra.Một ferrule MPO bị ô nhiễm phạm lỗi nhiều kênh cùng một lúc. Thực hiện theo đúnglàm sạch và kiểm tra các đầu nối sợitrước mỗi lần giao phối, đặc biệt là trên các đường liên kết tốc độ cao.
Câu hỏi thường gặp
Sự khác biệt giữa MPO và MTP là gì?
MPO là tiêu chuẩn đầu nối đa sợi-chung. MTP là phiên bản-có độ chính xác cao hơn đã được đăng ký nhãn hiệu của Conec Hoa Kỳ của đầu nối MPO. Chúng có thể tương tác với nhau, vì vậy hãy xác nhận giới tính, phân cực và cấp độ thay vì lo lắng về tên.
Cáp đột phá MPO đến LC là gì?
Nó là một tổ hợp có một đầu nối MPO/MTP ở đầu trục và một số đầu nối LC ở đầu kia, được sử dụng để phân chia kênh song song thành các liên kết song công riêng lẻ như 4 x 10G hoặc 4 x 25G.
Sự khác biệt giữa cáp đột phá và cáp trung kế MPO là gì?
Cáp trung kế có đầu nối MPO/MTP ở cả hai đầu và được dùng để chuyển sang chế độ song công thông qua băng cassette hoặc mô-đun. Cáp đột phá chuyển đổi trực tiếp thành các đầu nối riêng lẻ mà không cần bảng điều khiển.
Cáp đột phá MPO loại B là gì?
Loại B đề cập đến cực tính đảo ngược (phím-lên phím-lên). Nó được sử dụng rộng rãi cho quang học song song vì nó cho phép một loại dây nối-và giảm khả năng truyền-đến-lỗi truyền.
Cáp đột phá MPO cần đầu nối nam hay nữ?
Mỗi cặp giao phối phải có một cặp được ghim (đực) và một cặp không được ghim (cái). Giới tính cáp chính xác phụ thuộc vào cổng bộ thu phát và bộ chuyển đổi hoặc băng cassette mà nó đáp ứng, vì vậy hãy xác nhận cả hai trước khi đặt hàng.
Đột phá MPO Base-8 và Base-12 là gì?
Base-8 sử dụng tám-gia tăng sợi quang và sử dụng đầy đủ các sợi quang cho bốn-làn quang. Base{10}}12 sử dụng 12 sợi và có thể để lại 4 sợi tối trên liên kết SR4. Base-8 thường sạch hơn cho đột phá bốn làn; Base-12 phù hợp với các thân cây sáu song công nguyên bản.
Cáp đột phá MPO có thể hỗ trợ 400G không?
Chúng có thể là một phần của hệ thống 400G như DR4 (8 sợi) và SR8 (16 sợi), nhưng giao diện song công như FR4 và LR4 không sử dụng các sợi song song và không thể tách rời. Trước tiên hãy kiểm tra thông số kỹ thuật của mô-đun quang.
Tôi nên cung cấp thông tin gì để báo giá?
Tốc độ dữ liệu, loại bộ thu phát, chế độ sợi, số lượng sợi và đế, loại đầu nối và chất đánh bóng, giới tính MPO, phương pháp phân cực, tổng chiều dài và chiều dài đứt gãy, xếp hạng áo khoác và báo cáo thử nghiệm mà bạn cần.
Bài học chính
Cáp ngắt MPO là cách trực tiếp nhất để biến cổng song song thành các liên kết song công riêng lẻ, nhưng đầu nối là bộ phận dễ dàng. Liên kết hoạt động hoặc không thành công dựa trên số lượng sợi, loại cơ sở, độ phân cực, giới tính, chế độ sợi và bản đồ đột phá, tất cả đều phải thống nhất trên toàn bộ kênh. Quyết định những điều đó dưới dạng thiết kế cấp độ kênh, khớp cấu hình với giao diện bộ thu phát thực tế và xác nhận cực tính, ghim cũng như báo cáo thử nghiệm trước khi sản xuất. Đối với các liên kết liên- hoặc các liên kết được thay đổi thường xuyên, hãy cân băng cassette hoặc bảng điều khiển dựa trên một quạt thoát lỏng. Với tốc độ cổng, số lượng sợi, cực tính và giới tính đã được giải quyết, nhà cung cấp có thể lắp ráp chính xác một cách nhanh chóng và ít rủi ro lắp đặt hơn.
