Sự khác biệt giữa ODF và Patch Panel trong mạng cáp quang

Khung phân phối quang học (ODF) và bảng vá sợi quang đều chứa bộ điều hợp, sắp xếp cáp và gắn bên trong giá đỡ 19 inch. Nhìn từ bên ngoài, chúng có vẻ có thể hoán đổi cho nhau. Họ không phải vậy. Mỗi thiết bị xử lý một giai đoạn kết nối cáp quang hoàn toàn khác nhau và việc cài đặt sai thiết bị vào sai điểm trong cấu trúc liên kết của bạn thường có nghĩa là sau đó sẽ loại bỏ thiết bị đó.

Chính xác thì Khung phân phối quang (ODF) là gì?

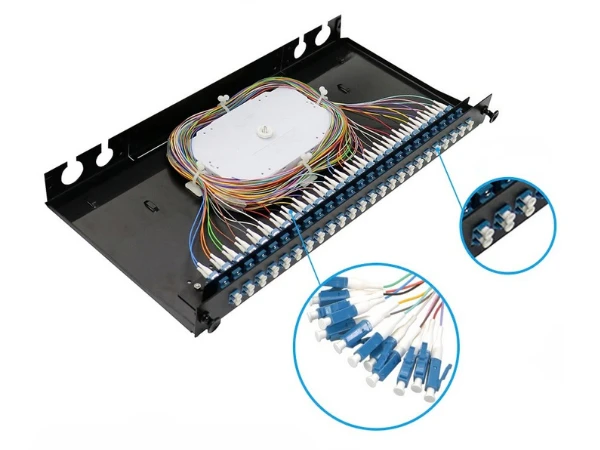

ODF là nơi cáp quang của nhà máy bên ngoài (OSP) đi vào cơ sở và được tổ chức để phân phối nội bộ. Khi cáp trung kế bọc thép bằng sợi 288-đi từ đường phố đến, nó không cắm trực tiếp vào công tắc. Nó đi vào ODF, nơi các kỹ thuật viên lột lớp áo khoác bên ngoài, tách các sợi xơ riêng lẻ và ghép nối từng sợi vào mộtbím tóc sợi quangcung cấp điểm cuối được kết nối (thường là SC, LC hoặc FC) để kết nối chéo với cáp phân phối nội bộ. Trong nhiều triển khai FTTH, ODF cũng chứa các mô-đun bộ chia PLC để chia một sợi trung chuyển thành nhiều nhánh thuê bao trước khi các nhánh đó rời khỏi khung.

Tất cả công việc nối đó cần một môi trường được bảo vệ. Vỏ ODF bảo vệ các mối nối nóng chảy mỏng manh khỏi bụi, hơi ẩm, độ rung và sự tiếp xúc vô tình, trong khi các khay nối trượt-giúp mọi điểm nối có thể tiếp cận được để thử nghiệm OTDR mà không làm ảnh hưởng đến các sợi liền kề. Hướng dẫn quản lý cáp tích hợp thực thi bán kính uốn cong tối thiểu trên mỗi sợi, điều này quan trọng hơn hầu hết mọi người nhận ra khi hàng trăm sợi chia sẻ một khung. Một-ODF đứng trên sàn có thể chứa 576, 864 hoặc hơn 1.000 kết nối thông qua cấu hình khay mô-đun-lý do bạn sẽ tìm thấy chúng trong các văn phòng trung tâm của nhà cung cấp dịch vụ và các cơ sở lối vào khuôn viên trường, nơi hội tụ hàng chục dây cáp trung kế.

ODF và IDF là gì?

ODF (Khung phân phối quang) là thiết bị quản lý cáp quang được sử dụng để chấm dứt, kết nối và bảo vệ cáp quang trong môi trường viễn thông và trung tâm dữ liệu. IDF (Khung phân phối trung gian) là điểm phân phối mạng thứ cấp giúp mở rộng kết nối từ Khung phân phối chính (MDF) đến các tầng hoặc khu vực riêng lẻ trong tòa nhà. ODF quản lý tín hiệu cáp quang, trong khi IDF phân phối kết nối mạng cho người dùng cuối.

Bảng điều khiển sợi quang có tác dụng gì?

Bảng điều khiển cáp quang là một hộp-được gắn trên giá chứa các hàng bộ chuyển đổi (LC song công, SC đơn giản, MTP/MPO) trên một tấm-mặt trước. Phía sau tấm này, các-cáp đường trục được kết thúc trước hoặc các sợi phân phối dạng đuôi lợn kết nối với mặt sau của mỗi bộ chuyển đổi. Một kỹ thuật viên với 3 métdây vá sợi quangcắm vào mặt trước và hoàn thiện mạch điện tới thiết bị đang hoạt động-bộ chuyển mạch, máy chủ, bộ chuyển đổi phương tiện.

Không có máy hàn nhiệt hạch, không có khay nối. Cắm dây vá để đưa máy chủ mới lên mạng, rút ​​phích cắm để ngừng hoạt động. Di chuyển, thêm và thay đổi (MAC) diễn ra trong vài giây. Các bảng mật độ-cao hiện đại đóng gói 24 cổng song công LC (48 sợi) vào một bộ giá đỡ duy nhất, với thiết kế băng MTP đẩy con số đó lên 96 hoặc 144 sợi trên mỗi đơn vị. Trong các trung tâm dữ liệu nơi mỗi đơn vị giá đỡ đại diện cho chi phí bất động sản, mật độ đó thúc đẩy hầu hết các quyết định mua hàng.

Sự khác biệt chính giữa ODF và Patch Panel

ODF là nơi các dây cáp thô bên ngoài nhà máy bị chấm dứt vĩnh viễn thông qua các mối nối{0}}nóng chảy có thể không được chạm tới trong một thập kỷ. Bảng vá lỗi hoàn toàn dựa trên trình kết nối-: mọi kết nối được thiết kế để thực hiện và ngắt kết nối bằng tay, thường xuyên theo yêu cầu của mạng. Sự khác biệt giữabím tóc sợi và dây váphản ánh sự phân chia cố định-so với-linh hoạt này ở cấp thành phần.

Vị trí, công trình và năng lực đều xuất phát từ thực tế đó. ODF đặt tại các cơ sở đầu vào cáp, khung phân phối chính và-phòng họp-được xây bằng vỏ thép-khổ nặng, hệ thống giảm sức căng tích hợp và không gian định tuyến rộng rãi vì chúng đang xử lý các đường trục bọc thép ngoài trời. Bảng vá lỗi nằm bên trong giá thiết bị bên cạnh công tắc và bộ định tuyến, được gắn trên-thanh ray-trượt vì công việc của chúng là quản lý sạch dây vá trong môi trường trong nhà được kiểm soát. Và mặc dù quá trình cài đặt ODF có thể quản lý hàng nghìn sợi quang trên nhiều khung, nhưng bảng vá lỗi sẽ tối ưu hóa cho mật độ cổng-mỗi-giá-đơn vị{11}}tổng số sợi ít hơn, được đóng gói đủ chặt để phục vụ tủ thiết bị đầy đủ mà không lãng phí không gian theo chiều dọc.

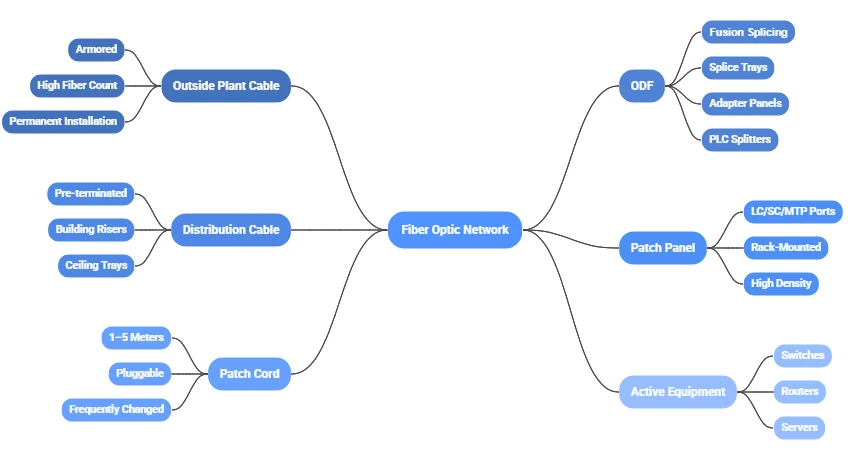

Nơi mỗi người phù hợp trong một triển khai thực sự

Trong mạng FTTH hoặc FTTP điển hình, ODF-cấp nhà cung cấp dịch vụ được đặt tại văn phòng trung tâm hoặc tủ hiện trường. Nó nhận các cáp trung chuyển từ đường trục, nối chúng thành các sợi phân phối và thường chứa cácBộ chia sợi quang PLCchia một sợi quang ngược dòng thành 16 hoặc 32 nhánh thuê bao. Từ đó, cáp phân phối tỏa ra đến các thiết bị đầu cuối-ở mặt phố và cơ sở thuê bao.

Các trung tâm dữ liệu hoạt động theo cách khác. Các sợi trung kế từ đường trục của trường kết thúc tại một ODF trong phòng vào cáp quang chính, nhưng hoạt động hàng ngày diễn ra ở cấp hàng, nơi các bảng vá lỗi mật độ cao cung cấp cho quản trị viên các kết nối cổng mà họ cắm và rút khi khối lượng công việc thay đổi. Một văn phòng chi nhánh hoặc một-sàn đơn{6}}đơn giản hóa mọi việc hơn nữa: nếu nhà cung cấp dịch vụ cung cấp sợi quang-đầu cuối trước, một bảng vá lỗi gắn trên tường-nhỏ gọn sẽ xử lý toàn bộ trang web mà không cần bất kỳ mối nối nào cả.

Hầu hết các mạng được thiết kế tốt- đều sử dụng song song cả hai. ODF xử lý việc chấm dứt cáp đường trục và các kết nối chéo dài hạn-; bảng vá lỗi cung cấp khả năng kết nối-đồng hồ cuối cùng linh hoạt với các cổng thiết bị. Cách tiếp cận phân lớp này cách ly môi trường mối nối nhạy cảm khỏi việc vá lỗi hàng ngày, giảm nguy cơ hư hỏng sợi quang do tai nạn. Điều đó cũng có nghĩa là khi có sự mở rộng mạng-một bộ chuyển mạch mới, một hàng máy chủ mới-phần cứng duy nhất cần thay đổi là ở cấp bảng vá lỗi chứ không phải bên trong ODF.

Tại sao chất lượng đầu nối lại định hình toàn bộ hệ thống

ODF và bảng vá lỗi nhận được hầu hết sự chú ý trong các cuộc thảo luận về quy hoạch, nhưng các đầu nối mới thực hiện công việc quang học thực tế. Các cổng của bộ chuyển đổi, đầu cuối đuôi lợn, bề mặt tiếp xúc của dây vá-tất cả đều gây ra tổn thất chèn và tổn thất đó sẽ tích lũy lại. Trong ODF 144 sợi phục vụ phân chia FTTH dày đặc, chênh lệch 0,1 dB trên mỗi đầu nối sẽ tăng lên nhanh chóng trên hàng trăm cặp giao phối.

Hầu hết khoảng cách về hiệu suất giữa đầu nối tốt và đầu nối kém nằm ở ống nối. Gốm zirconia được đánh bóng-chính xác giữ cho lõi sợi được căn chỉnh trong phạm vi dung sai dưới-micron; các mặt cuối được hoàn thiện kém tạo ra các đột biến suy hao phản hồi làm suy giảm-tín hiệu tốc độ cao-đặc biệt là trên 100G-và-trên các liên kết mạch lạc trong đó mỗi phần mười dB đều được tính. Bên trong ODF, chất lượng đầu nối thậm chí còn quan trọng hơn cả bảng vá lỗi, bởi vì một bím tóc được kết hợp-nối và đặt trong bộ chuyển đổi của nó nhằm mục đích duy trì tuổi thọ của dây cáp. Một điều xấuđầu nối cáp quangchôn bên trong khay nối không phải là thứ bạn trao đổi vào chiều thứ Ba.

Yếu tố hình thức cũng đóng vai trò quan trọng trong mật độ.Đầu nối LC có ống nối 1,25 mmcung cấp gần gấp đôi số cổng trên mỗi đơn vị giá so với hệ số dạng 2,5 mm của SC, đó là lý do tại sao LC thống trị các bảng vá lỗi trung tâm dữ liệu hiện đại và ngày càng xuất hiện nhiều hơn trong các phần bộ điều hợp ODF. SC và FC vẫn giữ vững vị thế trong các nhà máy viễn thông truyền thống, nơi khả năng tương thích ngược vượt xa mức tăng mật độ.

Kết hợp thiết bị phù hợp với quy mô mạng của bạn

Liên kết văn phòng chi nhánh 12-cáp quang và 1.500-đầu cuối của nhà cung cấp dịch vụ cáp quang hầu như không có điểm chung nào từ góc độ phần cứng và việc chỉ định quá mức sẽ gây lãng phí tiền bạc cũng như việc chỉ định quá thấp sẽ gây ra tình trạng ngừng hoạt động.

Ở đầu nhẹ hơn,-có ít hơn 48 sợi-giá treo tường-hoặc bảng vá lỗi giá đỡ 1U-tự xử lý công việc. Ví dụ: một văn phòng SOHO kết nối với GPON ONT có thể chỉ cần bảng điều khiển cáp quang 4- hoặc 8{11}}cổng gần điểm vào tòa nhà. Cáp được kết nối trước nên không cần nối và không có lý do gì để đầu tư vào cơ sở hạ tầng cấp ODF.

Khi số lượng sợi vượt quá phạm vi 48-đến{4}}288, một bảng vá lỗi sẽ không cắt được số lượng đó. Một cơ sở doanh nghiệp nhiều tầng hoặc nút ISP khu vực ở quy mô này được hưởng lợi từ việc ghép nối ODF chuyên dụng tại cổng vào chính với các bảng vá lỗi gắn trên giá trong mỗi tủ IDF. ODF cung cấp một lớp kết nối chéo rõ ràng cho các mối nối đường trục, trong khi các bảng hạ lưu cho phép nhân viên CNTT cục bộ định tuyến lại các kết nối mà không cần mở khay nối. Lựa chọn quyềncác loại đầu nối cáp quangở mỗi cấp độ-đánh bóng APC cho nguồn cấp dữ liệu đường dài-, UPC cho các liên kết dữ liệu-phạm vi tiếp cận ngắn-ngăn chặn các vấn đề phản xạ xếp tầng giữa các lớp. Đây cũng là quy mô mà việc ghi nhãn và tài liệu bắt đầu phát huy tác dụng; nếu không có bản đồ cổng rõ ràng liên kết các vị trí mối nối ODF với các cổng bảng vá lỗi phía dưới, việc khắc phục sự cố một liên kết bị lỗi có thể tiêu tốn cả một buổi chiều.

Ngoài vài trăm sợi, ODF trở thành cơ sở hạ tầng xây dựng lâu dài. Các trung tâm dữ liệu siêu quy mô và văn phòng trung tâm viễn thông ở quy mô này cần các hệ thống đứng-sàn mô-đun với các khay nối có thể xếp chồng lên nhau, các kênh định tuyến tích hợp và bảng điều khiển bộ điều hợp truy cập-phía trước cho phép bảo trì lối đi-nóng mà không làm gián đoạn các kết nối lân cận. Phần cứng được lắp đặt ở đây dự kiến ​​sẽ có tuổi thọ từ 15 đến 20 năm. cấp-caobím tóc singlemodevà các bộ điều hợp-được thử nghiệm tại nhà máy ở cấp độ ODF có chi phí trả trước cao hơn nhưng chúng loại bỏ luồng lệnh gọi khắc phục sự cố tại hiện trường ổn định mà các thành phần giá rẻ tạo ra theo thời gian.

Quản lý cáp: Yếu tố bị bỏ qua giúp kéo dài tuổi thọ phần cứng

Cách sợi quang được định tuyến qua ODF hoặc bảng vá lỗi ảnh hưởng đến hiệu suất cũng nhiều như chính phần cứng. Vi phạm bán kính uốn cong, dây nối rối và kho chứa chật chội đều gây ra hiện tượng mất mát xuất hiện trong dấu vết OTDR nhưng hiếm khi bị đổ lỗi cho nguyên nhân chính đáng.

Sợi quang đơn mode (tiêu chuẩn G.652) có bán kính uốn cong tối thiểu khoảng 15 mm và vi phạm bán kính này sẽ gây ra tổn thất macrobend khiến ngân sách liên kết của bạn âm thầm tiêu hao. Bên trong ODF,-các vùng có nguy cơ cao nhất là các điểm thoát hiểm nơi các sợi vòng từ khay nối đến bảng điều khiển bộ chuyển đổi và các khu vực lưu trữ lỏng lẻo, nơi sợi thừa bị cuộn lại. Các kênh định tuyến cong và giá đỡ ống kiểu trục gá-trong ODF{6}}được thiết kế tốt giữ mọi sợi trên bán kính tối thiểu-ngay cả khi kỹ thuật viên trượt khay ra để bảo trì và đẩy khay trở lại.

Tại bảng vá lỗi, vấn đề chuyển từ uốn cong bên trong sang quản lý dây bên ngoài. Bảng điều khiển LC 48-cổng trong một trung tâm dữ liệu bận rộn tích tụ hàng tá dây xếp tầng từ mặt trước của nó và nếu không có bộ quản lý cáp ngang và dọc, các dây đó sẽ bị rối, kéo theo thân đầu nối và tải lò xo ống sắt với lực ngang không đổi. Áp suất cơ học đó làm tăng tốc độ mòn-mặt cuối và dần dần làm tăng mất khả năng chèn-một vấn đề mà dây buộc Velcro, vòng dịch vụ phù hợp và ghi nhãn nhất quán có thể ngăn chặn hoàn toàn nếu có kỷ luật ngay từ ngày đầu.

Bố cục ODF cũng ảnh hưởng đến tần suất các đầu nối bị nhiễu ở hạ lưu. Khi các sợi trục có độ chùng dịch vụ phù hợp và các đường dẫn định tuyến rõ ràng, các cuộc kiểm tra OTDR và ​​các mối nối bảo trì sẽ diễn ra mà không cần kéo hoặc xoắn bất kỳ sợi nào. Mỗi khi đầu nối bị căng, rút ​​phích cắm và-lắp lại, mặt cuối của đầu nối sẽ bị nhiễm bẩn và xuất hiện các vết xước-nhỏ. Thiết kế để có-quyền truy cập thấp ngay từ đầu đồng nghĩa với việc ít lần chạm bảo trì hơn-và ít lần chạm bảo trì hơn nghĩa là tuổi thọ của đầu nối dài hơn.

Đặt tất cả lại với nhau

ODF hoặc bảng vá lỗi không phải là một/hoặc một quyết định đối với hầu hết các mạng-vấn đề là thiết bị nào sẽ đi đến đâu. ODF kết thúc các cáp trung kế và cung cấp các kết nối chéo dài hạn-. Patch panel cung cấp cho kỹ thuật viên một lớp vá linh hoạt gần với thiết bị. Làm cho cấu trúc liên kết đó đúng là bước một.

Bước hai là mọi thứ xung quanh: chất lượng đầu nối và cấp độ đánh bóng phù hợp với từng lớp, kích thước vỏ dựa trên số lượng sợi thực tế thay vì phỏng đoán và định tuyến cáp để bảo vệ các đầu nối khỏi ứng suất cơ học không cần thiết. Đó không phải là công việc hấp dẫn, nhưng đó là sự khác biệt giữa một nhà máy sợi hoạt động sạch sẽ trong 15 năm và một nhà máy tạo ra các cuộc gọi dịch vụ mỗi quý.
