Cáp quang bọc thép là gì? Cấu trúc, loại và ứng dụng

Cáp quang bọc thép chỉ là cáp quang thông thường có lớp kim loại-thép hoặc nhôm-bọc quanh lõi. Nó ngăn mọi thứ nghiền nát, nhai hoặc phá hủy cáp của bạn. Trung tâm dữ liệu, hoạt động trong khuôn viên trường, nhà máy, bất cứ nơi nào tuyến đường trở nên gồ ghề.

Nếu bạn đã biết những điều cơ bản và chỉ cần chọn đúng loại, hãy chuyển xuống bảng so sánh. Mặt khác, đây là cách các loại cáp này được kết hợp với nhau và ý nghĩa của từng loại.

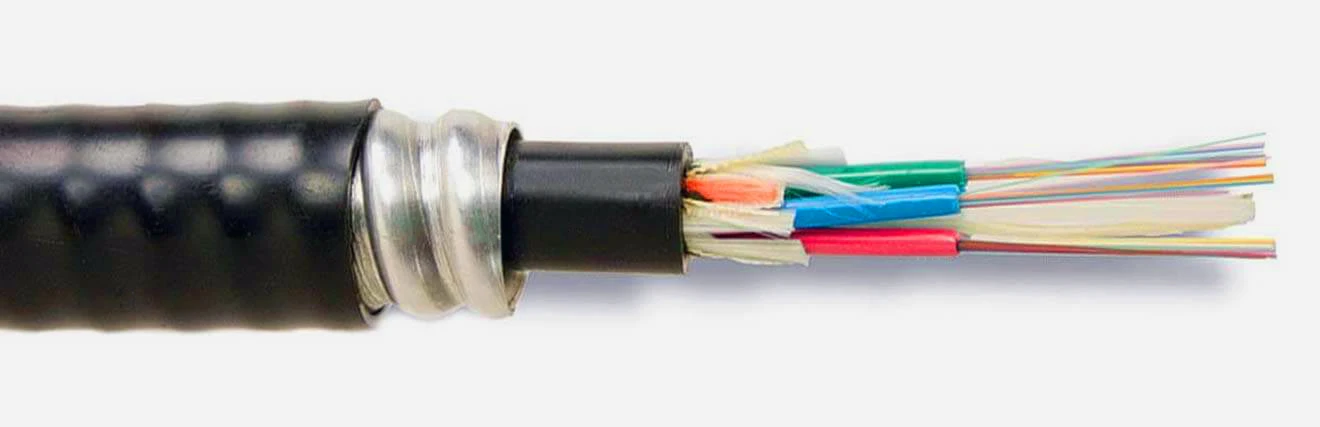

Cáp quang bọc thép được cấu tạo như thế nào

Bắt đầu từ bên ngoài và làm việc từ bên trong. Lớp vỏ ngoài là polyetylen cho cáp ngoài trời, PVC hoặc LSZH cho cáp trong nhà. Bên dưới là một lớp sợi aramid để tăng độ bền khi kéo. Sau đó là áo giáp. Bên trong áo giáp, các sợi nằm trong các ống đệm-chặt hoặc ống lỏng tùy theo ứng dụng.

Hầu hết điều đó giống hệt với bất kỳ cáp quang nào khác. Phần mà mọi người có xu hướng bỏ qua là mối quan hệ giữa loại vỏ bọc và kết cấu đệm, vì nó ảnh hưởng đến cách bạn thực sự kết cuối cáp tại chỗ. Cáp bọc thép trong nhà sử dụng-sợi đệm có độ dày 900µm mỗi sợi-bạn có thể đặtđầu nốingay trên đó và bỏ qua hoàn toàn việc phân chia, điều đó thật tuyệt. Cáp bọc thép ngoài trời có cấu trúc ống-lỏng lẻo, các sợi nổi trong gel hoặc vật liệu khối-khô bên trong các ống lớn hơn. Điều đó xử lý sự thay đổi nhiệt độ tốt hơn nhiều (bạn thường được đánh giá ở mức -40 độ), nhưng bạn phải phân chia trước khi kết nối và đó là một bước bổ sung mà không ai thích thực hiện tại hiện trường lúc 7 giờ sáng.

Cho dù bạn đang chạychế độ-đơn hoặc đa chế độlà một câu hỏi hoàn toàn tách biệt với áo giáp. Chế độ-đơn cho khoảng cách và băng thông, chế độ đa chế độ cho các liên kết ngắn hơn. Bộ giáp không ảnh hưởng đến hiệu suất quang học.

Khóa liên động bằng nhôm so với tôn: Bạn cần loại áo giáp nào?

Đối với công việc trong nhà ở Bắc Mỹ, khóa liên động bằng nhôm chiếm ưu thế. Trung tâm dữ liệu, phòng CNTT của bệnh viện, tòa nhà chính phủ, trụ sở trường đại học-có ở khắp mọi nơi. Lớp bọc xoắn ốc giúp cáp có đủ độ linh hoạt để luồn qua các khay và móc chữ J mà không biến mọi khúc cua thành một trận đấu vật.

Đây là điều chưa được nói đến đầy đủ: khóa liên động bằng nhôm có thể loại bỏ ống dẫn khi chạy trong nhà. Thay vì cài đặt ống dẫn hai-bước{2}}thông thường, sau đó kéo cáp-bạn chỉ cần chạy cáp bọc thép dọc theo giá thang hoặc trực tiếp qua trần hở. Trên một tòa nhà có 30 hoặc 40 lượt chạy, đó là những ngày không theo lịch trình chứ không phải hàng giờ. Nó cũng mang xếp hạng toàn thể và ống nâng, điều này quan trọng vì rất nhiều lần chạy trong số này cuối cùng phải đi qua không gian xử lý trên không.

Tuy nhiên, khóa liên động bằng nhôm không thực sự có khả năng chống loài gặm nhấm-. Chúng ta cần phải rõ ràng về điều đó. Các cuộn xoắn ốc chồng lên nhau nhưng vẫn có khoảng trống đủ để một con sóc hoặc chuột quyết tâm có thể nhai qua. Tôi đã nhìn thấy hậu quả. Nếu trang web có lịch sử về loài gặm nhấm được ghi lại, thậm chí đừng nghĩ đến điều đó-hãy chuyển thẳng sang tôn.

Băng thép gợn sóng tạo thành một ống kín không có khe hở. Đó là những gì bạn muốn cho việc-chôn cất trực tiếp, lắp đặt ống dẫn giữa các tòa nhà và các khu công nghiệp-nhà máy lọc dầu, hầm mỏ, sàn sản xuất-nơi bạn đang xử lý hóa chất, độ rung và xe nâng. Cáp nặng và cứng, gây khó khăn cho việc định tuyến trong nhà chật hẹp, nhưng đi ngầm dưới lòng đất hoặc trong máng cáp thì không thành vấn đề. Các nếp gấp cũng cung cấp cho bạn một rào cản chống ẩm tốt, đó là một phần lý do tại sao nó có thể được chôn cất ngay cả trong đất ẩm ướt mà không cần luôn có ống dẫn bên trong riêng biệt.

Đối với những công việc thực sự khắc nghiệt-đổ bộ tàu ngầm, vượt sông-có các biến thể áo giáp dây thép và áo giáp bện chuyên dụng được chế tạo để chịu được tải trọng kéo cao hơn nhiều so với áo giáp băng có thể chịu được. Nhưng đó là một cuộc trò chuyện khác.

Cáp trong nhà, ngoài trời và trong nhà/ngoài trời

Cáp bọc thép trong nhà: sợi đệm-chặt, lớp giáp nhôm lồng vào nhau, áo khoác chống cháy-. Ngoài trời: sợi ống- rời, thép tôn, hợp chất chặn-nước. Đủ đơn giản.

Loại cáp ngày càng xuất hiện nhiều hơn trong các dự án trong khuôn viên trường là cáp bọc thép được xếp hạng trong nhà/ngoài trời-. Mục đích là bạn chạy một sợi cáp từ lối vào ống dẫn bên ngoài, xuyên qua tòa nhà, lên trên bục cao, vào phòng viễn thông-không có mối nối tại điểm vào tòa nhà. Như vậy, mỗi lần chuyển đổi sẽ giảm được một khung nối, cộng với toàn bộ công sức bỏ ra. Đối với một khuôn viên có 10 hoặc 15 tòa nhà, con số này sẽ tăng lên nhanh chóng. Các loại cáp này thường kết hợp sợi ống-lỏng lẻo với LSZH hoặc vỏ bọc ống nâng và lớp giáp khóa liên động bằng nhôm.

Tại sao phải bận tâm với chi phí bổ sung?

Cáp có bọc thép chạy nhiều hơn từ 20 đến 40% so với cáp không có bọc thép tương đương, vì vậy bạn cần có lý do.

Loài gặm nhấm. Đó là lý do, và nó thậm chí còn không gần gũi. Một lần thử-trong một cuộc chạy trong khuôn viên trường không được trang bị vũ khí có nghĩa là một chiếc xe tải khẩn cấp lăn bánh, một công nghệ nối, phần cứng mới và bao nhiêu giờ hoặc nhiều ngày ngừng hoạt động trong khi bạn chờ đợi tất cả những thứ đó kết hợp với nhau. Hóa đơn sửa chữa duy nhất đó hầu như luôn vượt quá số tiền bạn phải bỏ ra để nâng cấp toàn bộ tuyến cáp lên bọc thép. Vậy cơ sở nào đã từng trải qua nó một lần? Họ viết cáp bọc thép vào mọi thông số kỹ thuật trong tương lai. Khuôn viên trường đại học, công viên văn phòng ở ngoại ô, bất cứ nơi nào giáp với vùng đất trống nơi sóc, chuột túi má hoặc chuột hoạt động. Thép sóng dành cho các con đường gặm nhấm đã được xác nhận. Khóa liên động bằng nhôm nơi có thể có loài gặm nhấm nhưng vẫn chưa chứng tỏ được bản thân.

Lý do thứ hai: các khu vực trong nhà{0}}có lượng người qua lại cao. Trần nhà kho, gác lửng nhà xưởng, khu bán lẻ phía sau-của-ngôi nhà. Khóa liên động bằng nhôm bao phủ nó.

Thứ ba: chôn cất trực tiếp. Bạn không thể đặt cáp trần xuống đất và mong nó tồn tại được.

Chấm dứt:-Chấm dứt trước hoặc Trường-Chấm dứt

Các tàu cáp bọc thép-đã được kết cuối trước với các đầu nối đã có trên-LC và SC dành chodây vá, MPO/MTP cho đường trục. Việc chấm dứt tại nhà máy liên tục đạt mức suy hao chèn dưới 0,2 dB và chúc may mắn phù hợp với điều đó trên hiện trường khi bạn cũng đang chiến đấu với một dải áo giáp. Nếu lượt chạy của bạn đã được lên kế hoạch và đo lường thì lượt di chuyển sẽ-kết thúc trước.

Việc chấm dứt trường có ý nghĩa khi bạn không thể xác định độ dài chính xác. Đào hào ngoài trời, cải tạo tòa nhà, bất cứ điều gì mà tuyến đường có thể thay đổi khi bạn thực sự có mặt tại chỗ. Bạn sẽ muốn có một bộ tháo dây cáp quay cho áo giáp. Và hãy nhớ-lớp giáp kim loại có nghĩa là liên kết và nối đất theo Điều 770 của NEC. Đây là một bước bổ sung không tồn tại với cáp không có lớp giáp và đó là bước mà các thanh tra viên sẽ kiểm tra tuyệt đối.

Chọn cáp cho công việc cụ thể

Trung tâm dữ liệu-kết nối chéoĐa chế độ OM3 hoặc OM4: các rương có khóa liên động bằng nhôm được kết thúc trước. Lắp đặt nhanh chóng, làm sạch số quang ngay khi lấy ra khỏi hộp.

Đường trục khuôn viên giữa các tòa nhà: thép tôn ngoài trời với sợi ống-đổ đầy gel-chế độ rời{2}}. Và xin vui lòng chỉ định số lượng chất xơ nhiều hơn bạn nghĩ bạn cần. Kéo sợi cáp thứ hai trong ba năm tốn kém nhiều chi phí hơn so với việc thêm các sợi vào đơn hàng ban đầu. Chúng tôi đã thấy các dự án trong đó việc tăng gấp đôi số lượng có thể làm tăng thêm 15% chi phí cáp nhưng sẽ tiết kiệm được toàn bộ quá trình cài đặt thứ hai sau này. Ở đầu xa, kết nối với bảng vá lỗi và kết nối với thiết bị bằngdây vá đơn giản hoặc song công.

Chạy từ ngoài trời vào trong nhà mà không có điểm nối tốt: cáp bọc thép được xếp hạng trong nhà/ngoài trời-. Một dây cáp, không có mối nối chuyển tiếp, BOM sạch hơn.

Tiêu chuẩn áp dụng

IEC 60794 bao gồm thử nghiệm cơ học và môi trường. ITU-T G.652 xác định thông số kỹ thuật sợi quang-chế độ đơn. Đối với hệ thống cáp tòa nhà thương mại ở Bắc Mỹ, bạn đang xem ANSI/TIA-568.3-D. GR-20-CORE (Telcordia) xử lý độ tin cậy bên ngoài nhà máy. Xếp hạng an toàn hỏa hoạn nằm dưới UL 1666 và NFPA 262. Nhận sai xếp hạng hỏa hoạn đối với lối đi - ống nâng, ống thông gió, mục đích chung - và bạn đang phá hủy tất cả. Không ai muốn cuộc trò chuyện đó với người quản lý dự án.

Một vài lưu ý cài đặt

Bán kính uốn cong của cáp bọc thép nằm ở mức gấp 10 đến 20 lần đường kính ngoài. Hãy vượt qua điều đó và bạn sẽ bị xoắn sợi-vĩnh viễn. Luôn liên kết và mài áo giáp kim loại ở cả hai đầu theo NEC 770.

Khi bạn lột áo giáp để chấm dứt hiện trường, hãy để lại khoảng 10 đến 12 inch phần đuôi-không giáp để truy cập vào vùng đệm. Và dễ dàng thực hiện với độ sâu của vũ nữ thoát y quay. Nếu đặt lớp phủ đệm 900µm bên dưới thì bạn sẽ gặp phải một vấn đề không xuất hiện cho đến khi thử nghiệm-hoặc tệ hơn là sáu tháng sau do không liên tục.

Một điều nữa mọi người quên: nếu bạn đang kéo cáp bọc thép qua ống dẫn hiện có, hãy kiểm tra phần đệm. Đường kính ngoài tăng lên có nghĩa là ống dẫn vừa khít với cáp không có giáp có thể quá chật đối với phiên bản có giáp. Đo lường đầu tiên.
