ODF là gì? Giải thích khung phân phối quang

Khung phân phối quang, thường được rút ngắn thành ODF và đôi khi được gọi là khung phân phối cáp quang, là điểm có cấu trúc nơi cáp quang được kết thúc, nối, vá và bảo vệ. Bạn sẽ tìm thấy ODF trong các phòng viễn thông, mạng FTTH, trung tâm dữ liệu, tòa nhà doanh nghiệp và hệ thống truyền thông công nghiệp. Hướng dẫn này được viết từ quan điểm của các kỹ sư hỗ trợ mạng phân phối quang (ODN) và các dự án truy cập cáp quang, vì vậy mục tiêu không chỉ là liệt kê các loại ODF tồn tại mà còn giúp bạn khớp khung với số lượng sợi, không gian lắp đặt, định dạng đầu nối, yêu cầu mối nối và kế hoạch mở rộng dài hạn.

Khi người mua so sánh các lựa chọn, câu hỏi thực tế hiếm khi là "có những loại nào?" Thông thường là "loại ODF nào thực sự phù hợp với trang web của tôi và tôi cần xác nhận điều gì với nhà cung cấp trước khi đặt hàng?" Các phần bên dưới trả lời cả hai và bài viết kết thúc bằng hướng dẫn lựa chọn, danh sách kiểm tra thông số kỹ thuật, ví dụ về cấu hình hoạt động và Câu hỏi thường gặp.

một là gìKhung phân phối quang(ODF)?

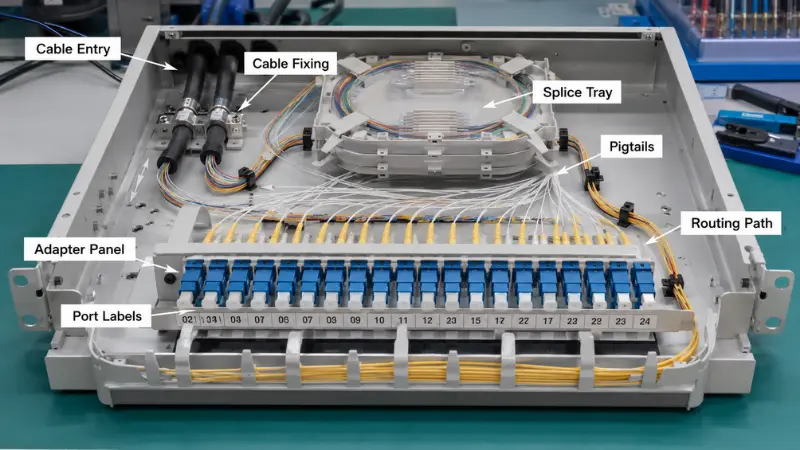

Khung phân phối quang là một vỏ quản lý sợi được sử dụng để kết thúc, nối, vá, bảo vệ và tổ chức các sợi quang. Cáp đến được kết nối với các sợi cáp đi ra, bím tóc, dây vá hoặc các bộ phận thụ động như bộ chia và mọi kết nối đều được dán nhãn, bảo vệ và có thể truy cập được để bảo trì thay vì để lỏng lẻo bên trong hộp.

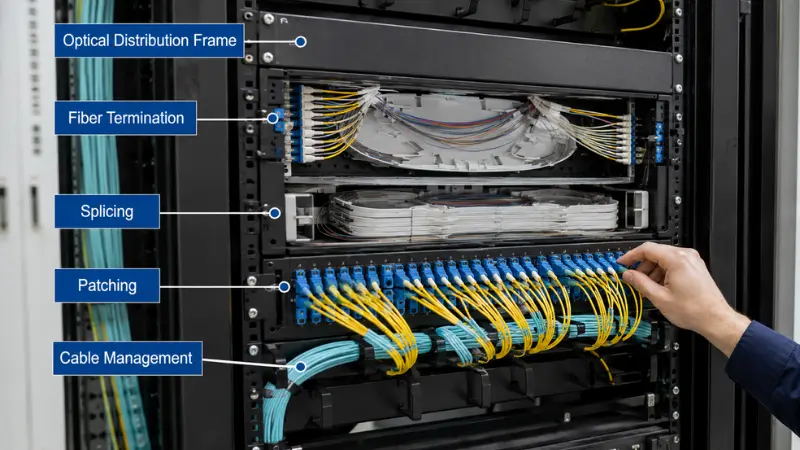

Trong hoạt động hàng ngày, ODF được thiết kế tốt sẽ hỗ trợ-đầu cuối sợi quang, bảo vệ mối nối tổng hợp, định tuyến dây vá, lưu trữ dây cáp, bảo vệ đầu nối và kiểm tra hoặc cấu hình lại mạng. Lý do cho vấn đề này là cụ thể chứ không phải về mặt thẩm mỹ: khi lỗi xuất hiện ngoài giờ làm việc, một khung có đánh số cổng rõ ràng và các khay nối có thể truy cập được cho phép kỹ thuật viên cách ly và sửa chữa liên kết trong vài phút, trong khi một khung quá đông, không có nhãn sẽ biến công việc tương tự thành hàng giờ dò tìm các sợi bằng tay. Nhiều chức năng kết cuối và bảo vệ tương tự cũng xuất hiện tronghộp phân phối và thiết bị đầu cuối cáp quangđược sử dụng gần gũi hơn với người đăng ký, đó là lý do tại sao hai dòng sản phẩm này rất dễ nhầm lẫn. Chúng ta quay lại sự khác biệt đó sau.

Các loại khung phân phối quang chính

ODF có thể được nhóm lại theo phương pháp lắp đặt, môi trường lắp đặt, công suất, cấu trúc bên trong và ứng dụng. Các loại phổ biến nhất là giá treo, giá treo tường, ngoài trời, thanh ray DIN, bộ chia PLC và khung mô-đun mật độ-cao. Mỗi phần bên dưới đề cập đến loại đó là gì, phù hợp ở đâu và một chi tiết thực tế thường bị bỏ qua trong quá trình lựa chọn.

Giá đỡ ODF

ODF gắn giá đỡ cài đặt vào giá thiết bị 19{17} inch tiêu chuẩn và là thiết bị chính của các phòng viễn thông, trung tâm dữ liệu, văn phòng trung tâm, phòng máy chủ và hệ thống cáp đường trục của doanh nghiệp. Nó thường được cung cấp ở các độ cao 1U, 2U, 3U hoặc 4U và tích hợp hoàn hảo với các bộ chuyển mạch, bộ định tuyến và bảng vá lỗi bên cạnh nó. Theo hướng dẫn sơ bộ, đơn vị 1U thường mang tối đa 24 sợi, đơn vị 2U khoảng 48 đến 96 sợi và đơn vị 3U đến 4U từ 96 đến 144 sợi trở lên. Những số liệu này thay đổi đáng kể với định dạng bộ điều hợp, do đó, khung sử dụng tấm LC hoặc MPO mật độ cao sẽ phù hợp với nhiều sợi trên mỗi U hơn so với khung sử dụng SC.

Chi tiết quyết định khả năng sử dụng lâu dài-là sự lựa chọn giữa thiết kế ngăn kéo cố định và thiết kế ngăn kéo trượt. Khung cố định đơn giản hơn, ổn định hơn và chi phí thấp hơn, phù hợp với các liên kết xương sống ổn định, ít thay đổi. Một ngăn kéo trượt cho phép khay kéo về phía trước để nối và kiểm tra, đây là lựa chọn tốt hơn trên bất kỳ khung nào sẽ phải di chuyển, bổ sung và thay đổi thường xuyên. Trước khi chỉ định loại trượt, hãy xác nhận rằng phía trước giá có đủ khoảng trống để ngăn kéo có thể mở rộng hoàn toàn vì khung có mật độ-cao không thể mở được ở lối đi chật hẹp sẽ khó duy trì.

ODF treo tường

ODF gắn tường cố định trực tiếp vào tường thay vì đặt bên trong giá đỡ, do đó, đây là lựa chọn tự nhiên khi không có giá đỡ hoặc nơi không gian chật hẹp: phòng viễn thông nhỏ, tòa nhà văn phòng, tầng hầm chung cư, điểm phân phối sàn và lối vào tòa nhà FTTH. Nó thường nhỏ gọn, có thể khóa và phù hợp với số lượng sợi vừa phải như 12, 24 hoặc 48 lõi.

Khi chọn thiết bị treo tường, hướng đi vào của cáp quan trọng hơn so với lần xuất hiện đầu tiên. Khung được gắn trong một ống nâng hoặc trục hẹp thường cần có lối vào từ phía dưới hoặc bên cạnh thay vì lối vào phía sau, vì đơn giản là không có khoảng trống phía sau hộp để định tuyến cáp mà không bị uốn cong. Xác nhận hướng vào, dung lượng khay nối bên trong, cách bố trí bảng điều khiển và khoảng trống có sẵn để cuộn sợi trước khi đặt hàng chứ không phải sau khi hộp đã có sẵn trên tường.

ODF ngoài trời

ODF ngoài trời chấm dứt và phân phối sợi quang ở các vị trí lộ thiên hoặc bán{0}} lộ thiên chẳng hạn như điểm truy cập FTTH, tủ viễn thông ngoài trời, phân phối gắn trên cột, băng thông rộng ở nông thôn và các địa điểm công nghiệp. Không giống như khung trong nhà, dàn nóng sống hay chết tùy thuộc vào việc bịt kín môi trường, do đó số lượng cổng chỉ bằng một nửa thông số kỹ thuật.

Số cần neo là chỉ số bảo vệ chống xâm nhập được xác định theo tiêu chuẩn quốc tếIEC 60529 (mã IP). Trong thuật ngữ thực tế, IP54 có nghĩa là được bảo vệ-chống bụi và chống nước bắn tung tóe, có thể phù hợp với vị trí được che chắn hoặc-gắn trong tủ; IP65 có nghĩa là-kín bụi và được bảo vệ khỏi các tia nước áp suất-thấp, đây là mức tối thiểu thực tế hơn đối với khung tiếp xúc hoàn toàn với thời tiết; và IP66 đến IP68 bổ sung thêm tia phun mạnh hơn hoặc ngâm tạm thời. Lưu ý rằng xếp hạng ngâm nước cao hơn không tự động ngụ ý khả năng chống phản lực, vì cả hai là các thử nghiệm riêng biệt, do đó, một địa điểm nhìn thấy cả mưa chảy và nước đọng có thể cần xếp hạng kép. Bên cạnh hình IP, hãy kiểm tra khả năng chống tia cực tím, thiết kế tuyến cáp, khả năng chống ăn mòn của vỏ, phương pháp khóa và cách quản lý sự ngưng tụ. Khung ngoài trời được bịt kín kém là một trong những nguyên nhân phổ biến nhất gây ra các lỗi liên quan đến độ ẩm{12}}nhiều năm sau khi lắp đặt.

DIN Rail ODF

DIN Rail ODF là một thiết bị nhỏ gọn gắn vào thanh DIN bên trong tủ điện hoặc vỏ điều khiển công nghiệp và được chế tạo cho số lượng sợi thấp trong các hệ thống tự động hóa, truyền thông điện, thiết bị lưới điện thông minh, tủ điều khiển giao thông và mạng lưới nhà máy. Giá trị của nó là sự tích hợp: nó đưa đầu cuối sợi quang và bảo vệ vào cùng bảng điều khiển với hệ thống dây điện mà không cần giá đỡ riêng.

Đối với công việc công nghiệp, hãy chú ý đến số lượng sợi và môi trường cơ khí. Độ rung, độ sâu sẵn có của tủ, yêu cầu nối đất và khả năng giảm căng cáp đều ảnh hưởng đến việc liệu khung có đảm bảo độ tin cậy hay không và việc định tuyến cáp quang phải được bố trí sao cho kỹ thuật viên có thể tiếp cận các đầu nối mà không làm phiền các dây dẫn điện gần đó.

Bộ chia PLC ODF

Bộ tách PLC ODF chứa các bộ tách quang thụ động bên trong khung để một sợi trung chuyển được chia thành nhiều sợi thuê bao, khiến nó trở thành khối xây dựng cốt lõi của các mạng truy cập FTTH, GPON và EPON được tiêu chuẩn hóa trong các tài liệu tham khảo nhưKhuyến nghị của ITU-T G.984 GPON. Một khung duy nhất có thể kết hợp đầu cuối, cài đặt bộ chia, vá lỗi và quản lý cáp, giúp việc triển khai mạng quang thụ động được gọn gàng. Cấu hình điển hình chạy từ 1×8 đến 1×32 hoặc 1×64 và tỷ lệ phù hợp tùy thuộc vào ngân sách liên kết và mật độ người đăng ký của dự án.

Hai điểm kỹ thuật đáng để lập kế hoạch. Đầu tiên, tỷ lệ phân chia điều khiển cách bố trí cổng và không gian bảo trì, vì bộ chia 1×32 cung cấp nhiều bộ điều hợp đầu ra hơn so với 1×8 và những đầu ra đó cần có chỗ để vá và dán nhãn mà không bị quá tải. Nó cũng giúp quyết định sớm giữa việc phân chia tập trung tại một nút và phân chia phân tán trên mạng, sự cân bằng-được giải thích rõ trong phần tổng quan này vềcác loại bộ chia quang. Thứ hai, việc triển khai PON hầu như luôn sử dụng các đầu nối được đánh bóng góc-(APC). Lý do là do tổn thất phản hồi: các phản xạ trong cây thụ động dùng chung làm giảm chất lượng tín hiệu cho mọi người đăng ký trên nhánh và các mặt cuối của APC ngăn chặn những phản xạ đó tốt hơn nhiều so với các phản xạ phẳng{3}}được đánh bóng. Xác nhận tỷ lệ bộ chia, đánh bóng đầu nối, bố cục đầu vào và đầu ra, không gian khay nối có sẵn và sơ đồ ghi nhãn trước khi đặt hàng và duyệt quaBộ chia PLCcác tùy chọn để phù hợp với tỷ lệ chính xác mà thiết kế của bạn cần.

ODF mô-đun mật độ cao-

ODF mô-đun mật độ-cao được thiết kế cho số lượng sợi quang lớn trong không gian sàn hoặc giá đỡ hạn chế và là lựa chọn tiêu chuẩn cho các trung tâm dữ liệu, văn phòng trung tâm, đường trục của nhà cung cấp dịch vụ, khuôn viên lớn và các điểm tổng hợp cần chỗ để phát triển. Thay vì một bảng cố định duy nhất, các hệ thống này sử dụng bảng điều khiển mô-đun, băng cassette có thể tháo rời, nhiều khay nối và đường dẫn định tuyến được thiết kế và chúng thường hỗ trợ giao diện LC hoặc MPO/MTP.

Sai lầm cần tránh ở đây là chọn hoàn toàn số lượng cổng tối đa. Ở mật độ rất cao, các dây vá tập trung lại với nhau, không gian truy cập-phía trước bị chật hẹp và khung bị quá tải dẫn đến việc vô tình ngắt kết nối sai cổng trong quá trình bảo trì. Câu hỏi quyết định cho công việc có mật độ-cao, bao gồm cả lựa chọn LC{4}}so với-mảng được đề cập trong phần nàyhướng dẫn thực tế về LC so với MTP/MPO, là liệu kỹ thuật viên vẫn có thể tiếp cận các cổng, quản lý dây nối và duy trì bán kính uốn cong sau khi khung được tải đầy đủ hay không.

Bảng so sánh các loại ODF

Phạm vi công suất chỉ là những giá trị điển hình và thay đổi tùy theo thiết kế sản phẩm, định dạng bộ chuyển đổi và cấu hình của nhà cung cấp. Luôn xác nhận số lượng sợi quang chính xác và các tùy chọn bảng điều khiển dựa trên biểu dữ liệu.

Hướng dẫn lựa chọn ODF nhanh

Nếu bạn chỉ cần nhanh chóng hướng tới danh mục phù hợp, bảng bên dưới sẽ ánh xạ các tình huống dự án phổ biến đến điểm bắt đầu phù hợp. Hãy coi nó như một danh sách rút gọn, sau đó xác minh các chi tiết bằng cách sử dụng danh sách kiểm tra ở phần dưới.

Làm thế nào để chọn ODF phù hợp cho dự án của bạn?

Chọn ODF không chỉ đơn giản là chọn một hộp có đủ cổng. Một khung phải phù hợp với toàn bộ thiết kế, vì vậy tất cả các yếu tố dưới đây đều phải được xác nhận trước khi mua.

Số lượng sợi và mở rộng trong tương lai

Bắt đầu với số lượng sợi bạn cần chấm dứt, nối hoặc vá ngay hôm nay, sau đó thêm dự trữ. Một khung có kích thước chính xác bằng 24 sợi ngày nay sẽ không còn chỗ trống khi trang web tăng lên 48 và công suất trang bị thêm sau này thường đắt hơn mua ngay bây giờ. Trong thực tế, nhiều dự án dành 20 đến 50 phần trăm công suất dự phòng cho các liên kết, sợi dự phòng và nâng cấp trong tương lai. Hỏi có bao nhiêu sợi đi vào, bao nhiêu sợi đi ra, liệu có thêm người dùng hoặc tòa nhà nữa không và liệu khay nối và dung lượng bộ chuyển đổi có thể đáp ứng được sự tăng trưởng đó hay không.

Không gian lắp đặt

Vị trí phần lớn quyết định loại. Giá đỡ 19 inch hiện có hướng tới khung gắn giá đỡ; vị trí chỉ có không gian trên tường hướng tới khung treo tường; một sợi cáp chạy bên trong tủ công nghiệp hướng tới khung ray DIN; và việc lắp đặt tiếp xúc với mưa, bụi hoặc sự thay đổi nhiệt độ sẽ loại trừ dàn lạnh tiêu chuẩn có lợi cho dàn nóng ngoài trời. Đo không gian thực tế có sẵn, bao gồm độ sâu của giá hoặc khoảng trống của ngăn kéo, trước khi đưa vào mô hình.

Môi trường trong nhà và ngoài trời

Khung trong nhà và ngoài trời không thể thay thế cho nhau. Dàn lạnh phù hợp với những không gian được bảo vệ như phòng thiết bị, văn phòng và tủ viễn thông, nơi việc bịt kín không phải là ưu tiên hàng đầu. Các dàn nóng cần có lớp bảo vệ có thể phòng vệ chống lại độ ẩm, bụi, ăn mòn và tia cực tím, đó là lý do tại sao xếp hạng IP, vật liệu vỏ, đệm kín cửa, thiết kế tuyến, cấu trúc khóa và phạm vi nhiệt độ đều thuộc thông số kỹ thuật. Sự khác biệt giữa cách xử lý trong nhà và ngoài trời, bao gồm các loại cáp và cách đi dây, được đề cập trong hướng dẫn này đểlắp đặt cáp quang trong nhà và ngoài trời. Sử dụng khung trong nhà ngoài trời là nguyên nhân thường xuyên và có thể tránh được làm giảm độ tin cậy.

Loại đầu nối và bộ chuyển đổi

ODF có thể được cấu hình bằng các bộ chuyển đổi SC, LC, FC hoặc ST và lựa chọn đúng đắn sẽ tuân theo các dây vá, bím tóc và giao diện thiết bị hoạt động hiện có. Là một mô hình chung,Đầu nối SCphổ biến rộng rãi trong viễn thông và FTTH,Đầu nối LCthống trị-trung tâm dữ liệu mật độ cao và công việc của doanh nghiệp, FC xuất hiện trong một số thiết bị viễn thông và thiết bị đo đạc, còn ST tồn tại trong các mạng truyền thống. Xác nhận định dạng so với kết quả khớpbộ chuyển đổi cáp quangbạn dự định sử dụng.

Loại Ba Lan xứng đáng được chú ý như nhau. Các mặt cuối của UPC (phẳng, hơi cong) thường mang lại suy hao phản hồi khoảng 50 dB, trong khi các mặt cuối của APC (góc 8{5}} độ) đạt khoảng 65 dB bằng cách phản chiếu ánh sáng lạc vào lớp bọc thay vì phản chiếu xuống sợi quang. Đó là lý do tại sao APC là tiêu chuẩn trong các ứng dụng video PON và RF. Cả hai không được kết hợp với nhau: kết nối APC{6}}với UPC gây ra tổn thất chèn cao và có thể làm hỏng các mặt cuối của ống nối. Nếu bạn đang cân nhắc các lựa chọn, lời giải thích này vềCác loại sơn bóng PC, UPC và APCbao gồm sự khác biệt một cách chi tiết.

Dung lượng khay nối

Nếu khung sẽ được sử dụng để ghép nối, dung lượng khay bên trong phải phù hợp với số lượng sợi chứ không chỉ số lượng bộ chuyển đổi. Một sai lầm phổ biến và khó chịu là mua một khung có nhiều cổng chuyển đổi nhưng lại có quá ít khay. Theo quy tắc lập kế hoạch, một khay nối thường chứa 12 hoặc 24 mối nối được bảo vệ, do đó, công việc 24-sợi cần khoảng một đến hai khay, công việc 48-sợi cần khoảng hai đến bốn khay, v.v. Khi khay sắp hết, các triệu chứng có thể dự đoán được: các ống co nhiệt không có chỗ để đặt, các sợi không thể cuộn trong bán kính uốn cong tối thiểu của chúng, việc bảo trì có nghĩa là làm xáo trộn lại các mối nối hiện có và việc mở rộng trong tương lai trở nên khó khăn. Theo các thực tiễn được tóm tắt bởiHiệp hội sợi quang, cáp ở các cơ sở nhỏ thường yêu cầu bán kính uốn cong khoảng 25 mm sau khi lắp đặt và khung không thể giữ được bán kính đó sẽ âm thầm làm tăng tổn hao chèn. Lập kế hoạch về số lượng khay, cách bảo quản đầu bọc và đường dẫn định tuyến cùng nhau, đồng thời xem xétbím tóc sợidọc theo khung để các đầu cuối và khay tương thích. Nếu bạn vẫn đang quyết định giữa việc ghép nối và trình kết nối-được cài đặt tại hiện trường, thì sự so sánh này vềnối nhiệt hạchlà một tài liệu tham khảo hữu ích.

Truy cập vào và bảo trì cáp

Hướng vào cáp là một-ràng buộc thực tế chứ không phải là một chi tiết. Các khung hỗ trợ mục nhập phía sau, bên cạnh, trên cùng hoặc dưới cùng và việc bố trí không phù hợp với trang web sẽ tạo ra những khúc cua gấp hoặc định tuyến lộn xộn. Quyền truy cập bảo trì tuân theo logic tương tự: thiết kế ngăn trượt hoặc truy cập-phía trước dễ dàng hoạt động hơn đối với các mạng được thay đổi thường xuyên, trong khi cấu trúc cố định có thể chấp nhận được đối với các liên kết ổn định có ít thay đổi. Một khung trông nhỏ gọn trên giấy có thể khó bảo trì khi đã lắp cáp.

Quản lý ghi nhãn và cáp

Ghi nhãn rõ ràng giúp tiết kiệm thời gian trong quá trình xảy ra lỗi và nâng cấp, đồng thời trong các khung hình lớn hơn, việc ghi nhãn kém sẽ gây ra kết nối sai, cách ly lỗi lâu hơn và có thể tránh được tình trạng ngừng hoạt động. Một khung tốt cho phép đánh số cổng riêng biệt, không gian nhãn chuyên dụng, vòng định tuyến dây vá, điểm buộc, khu vực lưu trữ lỏng lẻo và sự tách biệt giữa cáp đầu vào và dây vá. Giữ định tuyến của bạndây váđược lên kế hoạch ngay từ đầu thay vì bổ sung sau đó.

Danh sách kiểm tra đặc tả ODF trước khi yêu cầu báo giá

Việc chuẩn bị những thông tin chi tiết này trước khi liên hệ với nhà cung cấp sẽ rút ngắn quá trình-qua lại{1}} và giảm nguy cơ nhận được cấu hình sai.

• Tổng số sợi sẽ chấm dứt ngay bây giờ, cộng với tỷ lệ dự trữ cho sự phát triển trong tương lai.
• Lắp đặt trong nhà hoặc ngoài trời và đối với ngoài trời, xếp hạng IP mục tiêu.
• Phương pháp lắp đặt: giá đỡ 19-inch có chiều cao chữ U, tường, cột, ray DIN hoặc tủ.
• Định dạng đầu nối và bộ chuyển đổi (SC, LC, FC hoặc ST) và đánh bóng (UPC hoặc APC).
• Loại dây bím và dây vá, chiều dài và số lượng.
• Số lượng khay nối và dung lượng yêu cầu trên mỗi khay.
• Tỷ lệ bộ chia và vị trí phân chia cho các dự án PON.
• Hướng vào cáp và đường kính ngoài của cáp hoặc kích thước đệm.
• Lược đồ đánh số-gắn nhãn và cổng.
• Cấu trúc cố định hoặc trượt và phía truy cập cần thiết.

Cấu hình ODF mẫu

Ba kịch bản ẩn danh cho thấy các yếu tố trên kết hợp như thế nào trong thực tế.

Điểm phân phối tòa nhà FTTH nhỏ

Đối với 24 sợi có bím tóc SC/APC bên trong ống nâng, một ODF gắn tường nhỏ gọn có hai khay nối và đầu vào cáp phía dưới hoặc bên cạnh thường là đủ. Đặt trước một số cổng dự phòng sẽ có chỗ cho các thiết bị bổ sung trong tòa nhà mà không cần thêm khung thứ hai.

Tổng hợp trung tâm dữ liệu

Đối với 96 sợi trên LC ở lối đi đông đúc, ODF gắn trên giá trượt mật độ cao 2U-có khả năng truy cập phía trước và đầu vào cáp kép giúp quản lý bản vá và bảo vệ bán kính uốn cong khi tải dây-miếng vá nặng. Ngăn kéo trượt quan trọng ở đây vì những thay đổi diễn ra thường xuyên.

Truy cập FTTH nông thôn trên cột

Để phân chia bộ trung chuyển cho nhiều thuê bao, khung phân phối bộ chia ngoài trời được xếp hạng IP65 hoặc cao hơn, được trang bị mộtBộ chia 1×32và đầu nối SC/APC, xử lý cả việc phân tách và tiếp xúc với môi trường trong một vỏ.

Lựa chọn ODF theo ứng dụng

Mạng truy cập FTTH và PON

Công việc FTTH có xu hướng sử dụng khung gắn tường trong nhà, khung ngoài trời tại các điểm truy cập lộ thiên và khung bộ chia PLC ở bất cứ nơi nào cần phân tách thụ động. Tầng hầm, phòng viễn thông hoặc điểm phân phối trên sàn thường yêu cầu thiết bị treo tường; một địa điểm bên ngoài yêu cầu một địa điểm-ngoài trời được xếp hạng; và nút phân tách yêu cầu khung phân tách tích hợp bộ phân tách với điểm kết thúc. Để có cái nhìn rộng hơn về những gì một công trình thụ động yêu cầu, điều nàyThành phần thụ động FTTHhướng dẫn mua sắm là người bạn đồng hành hữu ích.

Trung tâm dữ liệu và phòng viễn thông

Những môi trường này ưu tiên giá đỡ và khung mô-đun mật độ-cao, đồng thời chúng thường yêu cầu số lượng sợi quang cao, bộ điều hợp mật độ-LC cao, định tuyến dây-dùng bản vá rõ ràng, ghi nhãn đáng tin cậy và có khả năng mở rộng. Trong các giá đỡ dày đặc, việc quản lý cáp có trọng lượng tương đương với mật độ cổng thô.

Tòa nhà doanh nghiệp và mạng lưới trường học

Ở đây khung bên phải phụ thuộc vào thiết kế xương sống. Phòng thiết bị chính thường sử dụng khung giá đỡ, trong khi các điểm phân phối trên sàn sử dụng khung gắn tường. Trong khuôn viên nhiều tòa nhà, ODF kết nối các sợi trục và cung cấp điểm nối rõ ràng giữa các tòa nhà, thiết bị chuyển mạch và phòng thiết bị.

Mạng tủ công nghiệp và điều khiển

Mạng công nghiệp dựa trên khung ray DIN hoặc thiết bị gắn tường nhỏ gọn. Khung phải vừa với tủ điều khiển, che chắn các sợi khỏi ứng suất cơ học và cho phép kỹ thuật viên tiếp cận các đầu nối mà không cần chạm vào dây điện, đồng thời tính đến cả độ rung, bụi, nhiệt độ tủ và khả năng giảm căng thẳng.

ODF so với Fiber Patch Panel so với Hộp phân phối sợi quang

Người mua thường nhầm lẫn ba loại này vì tất cả chúng đều quản lý các kết nối cáp quang, tuy nhiên chúng không giống nhau. ODF thường là thiết bị hoàn chỉnh nhất, kết hợp các bảng chuyển đổi, khay nối, định tuyến cáp, lưu trữ và bảo vệ. Bảng vá sợi quang tập trung hơn vào việc vá các đầu nối bên trong giá đỡ, mặc dù một số có kèm theo các khay nối. Hộp phân phối cáp quang thường nhỏ hơn và nằm gần người dùng cuối hơn, trong các tòa nhà FTTH, điểm sàn hoặc các vị trí truy cập ngoài trời.

Một cách ngắn gọn để quyết định: sử dụng ODF khi bạn cần kết thúc, ghép nối, vá lỗi và quản lý có cấu trúc cùng nhau; sử dụng bảng vá lỗi khi bạn chủ yếu cần vá lỗi dựa trên giá-gần thiết bị đang hoạt động; và sử dụng hộp phân phối khi bạn cần phân phối nhỏ gọn gần gũi với người dùng. Bởi vì cách đặt tên khác nhau giữa các nhà cung cấp và thị trường, nên hãy đánh giá cấu trúc, công suất và chức năng thực tế hơn là nhãn trên bảng dữ liệu. Cái nhìn sâu sắc hơn này vềsự khác biệt giữa ODF và bảng vá lỗi sợiđáng đọc nếu ranh giới vẫn còn mờ.

Những lỗi thường gặp khi chọn ODF

Chỉ chọn theo số lượng cổng

Số lượng cổng rất quan trọng, nhưng chỉ nó thôi thì chưa đủ. Công suất mối nối, đầu vào cáp, định dạng bộ chuyển đổi, không gian bảo trì và khoảng không mở rộng đều quyết định liệu khung có thực sự hoạt động tại chỗ hay không.

Bỏ qua việc mở rộng trong tương lai

Khung-chi phí thấp không có dung lượng dự phòng sẽ trở nên đắt đỏ khi mạng phát triển. Lập kế hoạch phát triển sợi trước khi lựa chọn cuối cùng thay vì sau đó.

Sử dụng ODF trong nhà Ngoài trời

Khung trong nhà không được thiết kế để chống mưa, bụi và tiếp xúc lâu dài với ngoài trời. Việc lắp đặt ngoài trời cần có vỏ bọc kín phù hợp với xếp hạng IP và thiết kế tuyến phù hợp.

Trộn các loại trình kết nối mà không cần lập kế hoạch

Các lựa chọn SC, LC, FC, APC và UPC phải phù hợp với dây vá, bím tóc và thiết bị hoạt động. Sự kết hợp sai sẽ làm tăng thêm độ phức tạp của việc lắp đặt và trong trường hợp chất đánh bóng không khớp sẽ làm giảm hiệu suất quang học.

Quên quyền truy cập bảo trì

Một khung trông nhỏ gọn trên giấy có thể khó bảo trì sau khi được cắm cáp. Đảm bảo kỹ thuật viên có thể tiếp cận các bộ điều hợp, khay nối và khu vực định tuyến một cách an toàn sau khi lắp đặt.

Câu hỏi thường gặp

Phần kết luận

Các loại khung phân phối quang chính là giá treo, giá treo tường, ngoài trời, thanh ray DIN, bộ chia PLC và mô-đun mật độ -cao, đồng thời lựa chọn phù hợp tùy theo số lượng sợi, không gian lắp đặt, môi trường, loại đầu nối và chất đánh bóng, dung lượng khay nối, định tuyến cáp và khả năng mở rộng trong tương lai. Một khu vực nhỏ trong nhà có thể chỉ cần khung treo tường; các phòng viễn thông và trung tâm dữ liệu thường yêu cầu khung giá đỡ hoặc khung mật độ-cao; Mạng FTTH và PON thường sử dụng khung chia ngoài trời và PLC; và tủ công nghiệp được phục vụ tốt bởi khung ray DIN. Trước khi chọn, hãy chuẩn bị chi tiết dự án của bạn bằng cách sử dụng danh sách kiểm tra ở trên và một khung thực tế, đáng tin cậy và dễ bảo trì sẽ trở nên dễ dàng hơn nhiều để chỉ định.
