Cấu trúc của trung tâm dữ liệu ngày càng dày đặc hơn và nhanh hơn. Khi các tủ đầy và các liên kết di chuyển từ 10G đến 40G, 100G và tiếp tục tới 400G, việc chạy các bộ nhảy song công điểm-đến-điểm riêng lẻ sẽ ngừng mở rộng - các đường dẫn lấp đầy, nhãn bị hỏng và mỗi lần di chuyển hoặc thêm vào sẽ trở thành một cuộc săn lùng thông qua một bó dây lỏng lẻo. Đây là vấn đề mà băng MPO/MTP được chế tạo để giải quyết.

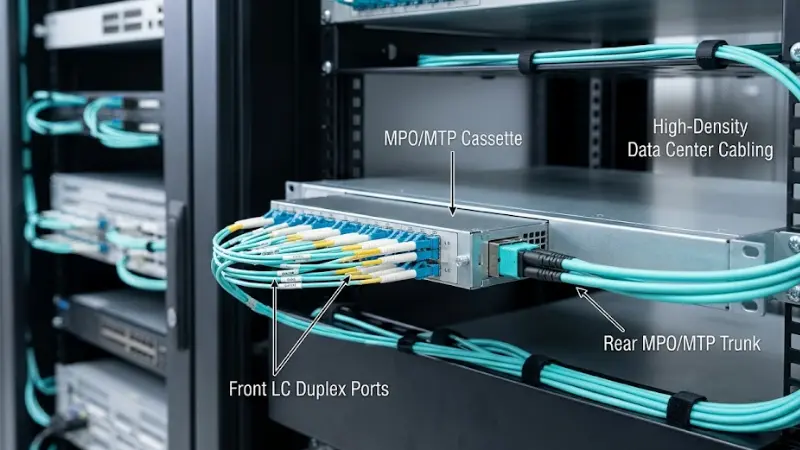

Băng MPO/MTP lấy một đường trục mảng có số lượng-sợi-cao và chia nó thành các cổng LC hoặc SC quen thuộc mà các bộ chuyển mạch và máy chủ của bạn thực sự cắm vào. Hoàn thành tốt, nó cung cấp cho bạn bản vá mật độ- cao, cài đặt nhanh, có thể dự đoán để duy trì và sẵn sàng di chuyển. Hướng dẫn này giải thích các mô-đun này là gì, loại và cấu hình bạn sẽ thấy, cách phân cực hoạt động, vị trí phù hợp và cách chọn một mô-đun mà không đặt sai bộ phận. Nếu bạn vẫn đang cân nhắc các đầu nối mảng so với song công, tổng quan của chúng tôi vềLC so với MTP/MPO trong thiết kế-mật độ caolà người bạn đồng hành hữu ích.
Băng MPO/MTP là gì?

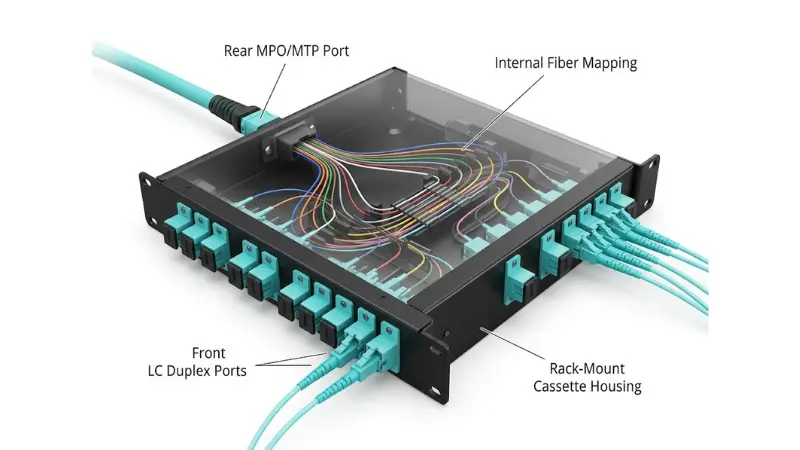

Băng MPO/MTP là một mô-đun sợi quang có thể-chấm trước,{1}}có thể gắn trên giá. Phía sau có một hoặc nhiều bộ điều hợp mảng MPO/MTP - giao diện trung kế - và phía trước mang một hàng bộ điều hợp LC (thường là song công) hoặc SC để vá lỗi. Bên trong vỏ, một dải ruy băng ngắn hoặc đường phân nhánh ánh xạ từng vị trí sợi trong mảng tới một cổng-phía trước cụ thể.
Bản đồ nội bộ đó là điểm mấu chốt: nó được cố định tại nhà máy và được kiểm tra trước khi vận chuyển, do đó mối quan hệ giữa các vị trí mảng phía sau và các cổng phía trước là có thể dự đoán được. Khả năng dự đoán đó cũng là lý do tại sao cực (được đề cập bên dưới) phải được quy hoạch như một hệ thống thay vì cố định tại chỗ. Trong bố cục điển hình, cổng MPO/MTP phía sau chứa một đường trục có số lượng-sợi-cao và các cổng LC hoặc SC phía trước cung cấp cho thiết bị một giao diện chuẩn, rõ ràng để kết nối.

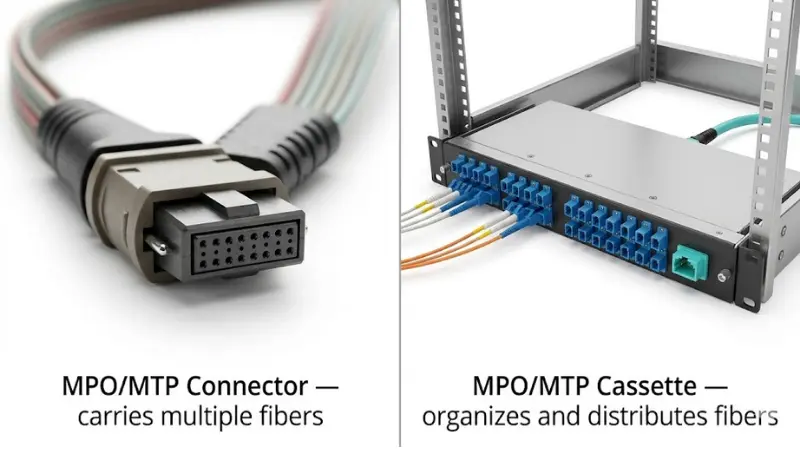

Đầu nối MPO/MTP so với băng MPO/MTP
Hai thuật ngữ này được sử dụng một cách lỏng lẻo, nhưng chúng không giống nhau.
MỘTĐầu nối MPO(Bật-đa sợi quang-) chính là đầu nối: một thân duy nhất chứa nhiều sợi trong một ống nối MT chính xác, với các chốt dẫn hướng xác định giao diện nam (được ghim) hoặc nữ (không được ghim). MTP là phiên bản có-dung sai cao hơn đã được đăng ký của đầu nối MPO từ Conec Hoa Kỳ; theoCâu hỏi thường gặp về Conec của Hoa Kỳ, thương hiệu MTP được thiết kế để cải thiện hiệu suất cơ học và quang học trong khi vẫn duy trì-MPO tuân thủ các tiêu chuẩn. Cả hai đều được xác định theo cùng các tiêu chuẩn tương thích - IEC 61754-7 và TIA-604-5 (FOCIS 5), nhưFluke Networks tóm tắt- vì vậy tất cả trình kết nối MTP đều là trình kết nối MPO nhưng không phải mọi MPO đều là MTP.
Băng cassette là mô-đun được đặt trong đó có chứa đầu nối cộng với định tuyến cáp quang bên trong và các cổng bộ chuyển đổi phía trước. Nói một cách đơn giản: đầu nối mang các sợi, trong khi băng cassette sắp xếp và phân phối chúng bên trong bảng điều khiển hoặc vỏ bọc.

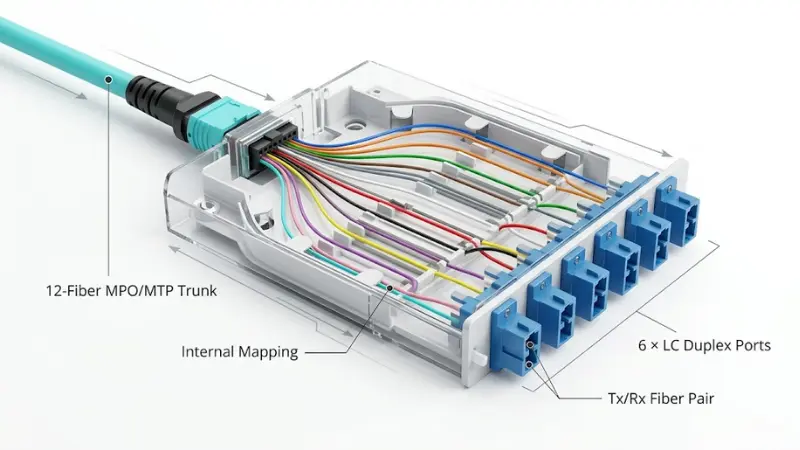

Băng cassette MPO/MTP hoạt động như thế nào? Một ví dụ về 12 sợi?
Một băng cassette thông thường có hai mặt: một cổng MPO/MTP ở phía sau đểCáp trung kế MPO/MTPvà các cổng LC hoặc SC ở phía trước dành cho dây vá.
Lấy một cốp MPO 12{2}}sợi được hạ cánh ở phía sau. Mỗi cổng LC phía trước là song công - hai sợi, một sợi truyền và một sợi nhận. Vì vậy, mười hai sợi ánh xạ tới sáu cổng song công LC (mười hai vị trí đơn giản). Sau đó, kỹ thuật viên sử dụng bộ nhảy song công LC tiêu chuẩn để tiếp cận các thiết bị chuyển mạch, máy chủ hoặc bảng điều khiển khác. Xương sống vẫn nhỏ gọn như một thân mảng duy nhất, trong khi mặt trước vẫn linh hoạt và dễ vá lỗi. Nếu khái niệm song công là mới, hãy xem sự khác biệt giữasong công và đơn giảnkết nối.
Các loại băng MPO/MTP phổ biến
"Cassette" là một thể loại, không phải một bộ phận. Trước khi bạn chỉ định một trục, hãy quyết định vị trí của bạn trên mỗi trục sau:
- Giao diện phía trước:MPO/MTP-đến-LC (cho đến nay là phổ biến nhất trong các trung tâm dữ liệu) hoặc MPO/MTP-đến-SC đối với một số môi trường doanh nghiệp, viễn thông và truyền thống.
- Số lượng sợi:8-sợi, 12 sợi và 24 sợi là tiêu chuẩn, trong đó 16 sợi quang dành cho quang học song song 400G/800G{6}}các băng cassette xếp hàng một cách tự nhiên với các bộ thu phát song song bốn làn, trong khi 12 sợi là đặc trưng để chia thành sáu sợi song công LC. Cấu trúc 8 sợi điển hình sử dụng8 tổ hợp -sợi MTP-to-LCở phía cốp xe.
- Chế độ sợi:đa chế độ (OM3, OM4, OM5) dành cho phạm vi tiếp cận trung tâm dữ liệu ngắn hoặc chế độ đơn-(OS2) dành cho thời gian chạy dài hơn và lộ trình tốc độ-cao hơn. Dây cassette, dây trung kế và dây vá phải dùng chung chế độ.
- Loại phân cực:Loại A, B, C hoặc một trong những loại phổ quát mới hơn - loại này phải khớp với phần còn lại của kênh.
- Điểm mất chèn{0}}:các thành phần tiêu chuẩn và thấp{0}}tổn thất (đôi khi được gọi là "ưu tú"), điều quan trọng nhất khi ngân sách liên kết eo hẹp.

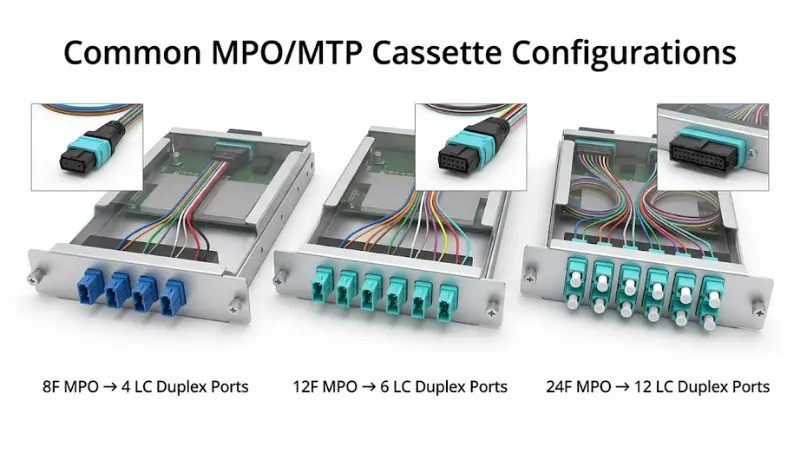

Cấu hình băng cassette MPO/MTP điển hình
Hầu hết các băng cassette-trong thế giới thực đều rơi vào một số phân đoạn tiêu chuẩn. Việc kết hợp một thiết bị với bộ thu phát và số cổng phía trước của bạn sẽ tránh được những bất ngờ khi cài đặt.
| Phía sau (phía cốp xe) | Bản đồ nội bộ | Mặt trước (phía thiết bị) | sử dụng điển hình |
|---|---|---|---|
| MPO 1 × 12 sợi | 12 sợi → 6 song công | Song công 6 × LC | Thiết bị 10G LC trên đường trục 12 sợi |
| MPO 2 × 12 sợi | 24 sợi → 12 sợi song công | Song công 12 × LC | Mật độ cao hơn trong một mô-đun 1U |
| MPO 1 × 24 sợi | 24 sợi → 12 sợi song công | Song công 12 × LC | Ít thân cây hơn, xương sống dày đặc hơn |
| MPO 1 × 8 sợi | 8 sợi → 4 song công | Song công 4 × LC | Phá vỡ quang học song song 8 sợi (ví dụ: liên kết loại SR4) |
Đối với một bản dựng đa chế độ cụ thể, mộtBăng OM4 MTP 12 sợilà điểm khởi đầu chung cho cấu hình đầu tiên ở trên.

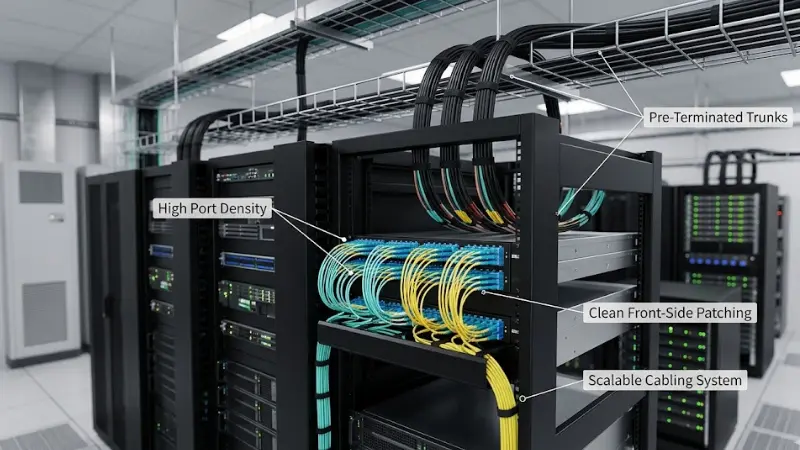

Tại sao trung tâm dữ liệu sử dụng băng MPO/MTP?
Mật độ cổng cao trong không gian giá đỡ ít hơn
Một đường trục mảng sợi quang 24- duy nhất thay thế một bó dây song công riêng lẻ và một băng cassette 1U có thể cung cấp 12 cổng song công LC từ đó. Bạn chạy các ống-có số lượng sợi quang cao dọc theo lối đi chính và chia chúng ra gần thiết bị, điều này giải phóng không gian trong tủ, khay và ống dẫn ở những nơi khan hiếm nhất.
Triển khai nhanh hơn, dễ dự đoán hơn
Cassette kết nối với các đường trục-đã ngừng hoạt động, đã được kiểm tra-tại nhà máy, vì vậy hầu hết công việc kết nối đều được hoàn thành trước khi giao hàng. Tại hiện trường, công việc trở thành "đổ cốp xe, lắp băng cassette, vá mặt trước" - ít phải nối hoặc kết thúc hiện trường hơn nhiều, đó là điều khiến lịch trình dự án chặt chẽ trở nên thực tế.
Di chuyển, thêm và thay đổi đơn giản hơn
Vì mặt bản vá phía trước được tách rời khỏi đường trục nên kỹ thuật viên có thể-vá lại các cổng mà không làm ảnh hưởng đến cơ sở hạ tầng đường trục. Đối với cơ sở thường xuyên tổ chức lại các giá đỡ và liên kết, sự tách biệt đó sẽ giảm nguy cơ mất kết nối không liên quan trong quá trình thay đổi.
Lộ trình di chuyển có cấu trúc tới 40G, 100G và hơn thế nữa
Hệ thống cáp dựa trên mảng-làm nền tảng cho hệ thống quang song song nên hệ thống cassette giữ cho nhà máy luôn ở dạng mô-đun khi tốc độ tăng lên. Điều đó nói lên rằng, điều này không phải là tự động: liệu một băng cassette nhất định có hỗ trợ liên kết trong tương lai hay không phụ thuộc vào loại sợi, độ phân cực, số lượng sợi và mức tổn hao. Một hệ thống-được quy hoạch tốt sẽ mang lại cho bạn khoảng trống; một cái được chỉ định dưới- thì không.

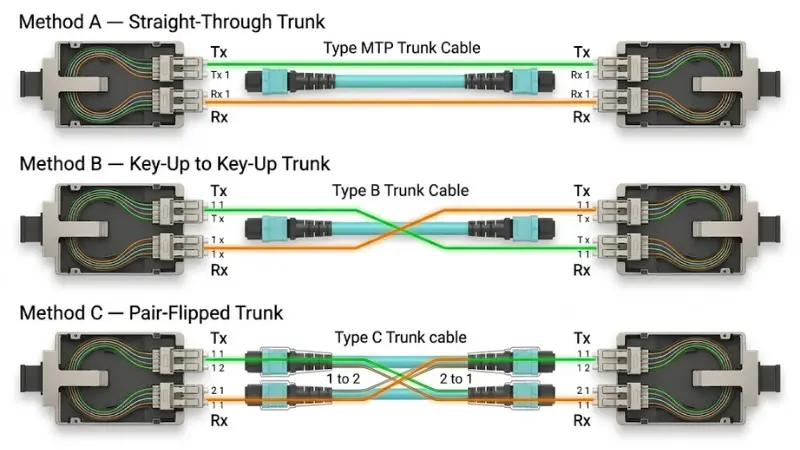

Phân cực của băng MPO/MTP: Phương pháp A, B và C
Sự phân cực là yếu tố duy nhất có nhiều khả năng nhất biến một bản cài đặt có vẻ sạch sẽ thành một liên kết chết, vì vậy nó xứng đáng nhận được nhiều cảnh báo hơn một-dòng.
Phân cực đơn giản có nghĩa là mọi sợi truyền (Tx) phải đến sợi nhận (Rx) ở đầu xa. Trong liên kết LC song công đơn giản, sự giao nhau xảy ra bên trong dây vá song công. Trong hệ thống mảng, sự giao nhau có thể xảy ra trong đường trục, trong băng cassette hoặc trong dây vá - vì vậy nó phải được quản lý trên toàn bộ kênh dưới dạng một thiết kế. Tiêu chuẩn TIA-568 xác định ba phương pháp, được xây dựng dựa trên cáp Loại A, B và C, đồng thời bản sửa đổi năm 2022 (TIA-568.3-E) đã thêm hai phương pháp "phổ quát" (U1 và U2) để đơn giản hóa các ứng dụng mảng, nhưFluke Networks giải thích.
- Phương pháp Asử dụng một đường trục xuyên suốt (từ phím{1}}lên đến phím{2}}xuống), với đường nối chéo được xử lý trong các dây vá -, đó là lý do tại sao nó cần một loại dây vá ở một đầu và một loại dây khác ở đầu kia. Yêu cầu về dây kết hợp-đó là nguyên nhân thường xuyên gây ra lỗi đặt hàng.
- Phương pháp Bsử dụng một đường cốp-lên đến một phím-và một loại dây nối duy nhất xuyên suốt. Tính đơn giản của nó khiến nó trở nên phổ biến đối với quang học song song, mặc dù bạn vẫn cần xác nhận loại mặt cuối (UPC so với APC) và các chi tiết về chế độ đơn trước khi chuẩn hóa nó.
- Phương pháp Clật các cặp sợi trong thân cây. Nó ít phổ biến nhất và phức tạp nhất để theo dõi.
Nguyên tắc thực tế: chọn một phương pháp và giữ cốp xe, băng cassette và dây vá phù hợp với phương pháp đó. Hãy hỏi nhà cung cấp loại phân cực nào của băng cassette và yêu cầu sơ đồ nối dây, sau đó xác minh ánh xạ thực tế dựa trên bản đồ sợi hoặc báo cáo thử nghiệm tại nhà máy thay vì giả định. Để có cách xử lý-bằng ngôn ngữ đơn giản cho những sự cân bằng-này, điều này-thế giới thực nhìn vào sợi MPO/MTPđáng đọc trước khi bạn đặt hàng.
Băng MPO/MTP được sử dụng ở đâu?
Chuyển-sang bảng điều khiển-bản vá-và hệ thống cáp có cấu trúc
Các băng cassette được gắn vào các tấm vá sợi quang để tạo ra các kết nối có tổ chức giữa các thiết bị chuyển mạch và hệ thống cáp có cấu trúc - cổng LC phía trước để dễ dàng vá lỗi, các đường trục MPO/MTP ở phía sau. Đây là vai trò hàng ngày trong các thiết kế-của-hàng và giữa-của-hàng.
Hệ thống cáp xương sống và đường trục giữa các khu vực
Trong các cơ sở lớn hơn, các đường trục mảng liên kết các khu vực phân phối chính, ngang và thiết bị (MDA, HDA, EDA) và các băng cassette phân phối các sợi trục đó vào các cổng có thể sử dụng được tại mỗi khu vực. MỘTOM3 12-đường trục MPO sợi quanglà yếu tố xương sống điển hình nuôi dưỡng những đột phá này.
Di chuyển 10G-sang 40G/100G
Hiện nay, nhiều mạng vá LC cho 10G nhưng cần đường dẫn tới 40G hoặc 100G. Hiện nay, các băng cassette kết nối đường trục có mật độ-cao với thiết bị dựa trên LC-trong khi vẫn giữ cho nhà máy có khả năng thích ứng, đó là một lý do khiến hệ thống cáp mảng có vai trò rất quan trọng trong việc hướng dẫncách chọn cáp quang 100G.
Phòng máy chủ doanh nghiệp, phòng viễn thông và các trang web biên
Các mô-đun này không chỉ dành cho siêu quy mô. Phòng máy chủ doanh nghiệp, tủ viễn thông và tủ biên có mật độ- cao đều được hưởng lợi ở những nơi không gian, tổ chức và tốc độ triển khai đóng vai trò quan trọng.
MPO/MTP Cassette vs MPO Adaptor Panel vs Breakout Cable
Ba sản phẩm giải quyết các vấn đề chồng chéo và chọn sai sản phẩm là lỗi lựa chọn phổ biến.
| Lựa chọn | Nó làm gì | Tốt nhất khi | Đánh đổi- |
|---|---|---|---|
| Băng MPO/MTP | Mô-đun chứa; mảng phía sau → LC/SC phía trước với ánh xạ đã được kiểm tra và xác định | Bạn cần bản vá LC được quản lý, có thể hoán đổi từ một trục mảng | Chi phí mỗi cổng cao hơn |
| Bảng điều khiển bộ chuyển đổi MPO/MTP | MPO-đi qua-vách ngăn MPO-; không đột phá | Thiết bị là MPO-mảng gốc và được vá-thành-mảng | Không có đột phá LC; cần dây vá MPO |
| Cáp ngắt/quạt- | Mảng ở một đầu, nhiều chân LC ở đầu kia; không có nhà ở | Các điểm đột phá ngắn, cố định-đến{1}}điểm | Chân lỏng lẻo khó quản lý và thay thế hơn |
Nếu thiết bị chuyển mạch của bạn để lộ các cổng mảng,Bảng điều khiển bộ chuyển đổi MPO/MTPcó thể là tất cả những gì bạn cần Đối với một lần chạy cố định trong đó mô-đun được đặt ở mức quá mức cần thiết,Cáp ngắt MPO-đến-LClà sự lựa chọn đơn giản hơn.
Cassette MPO/MTP so với cáp song công truyền thống
Cáp song công truyền thống hoàn toàn phù hợp với các hệ thống nhỏ. Khi số lượng liên kết tăng lên, việc chạy dây riêng lẻ sẽ khó theo dõi và quản lý -, đây là lúc phương pháp tiếp cận băng cassette giành được vị trí của mình.
| Mục | Cáp song công truyền thống | Hệ thống cassette MPO/MTP |
|---|---|---|
| Mật độ cáp | Thấp hơn | Cao hơn |
| Tốc độ cài đặt | Chậm hơn trong công việc lớn | Nhanh hơn với-các đường trục được kết thúc trước |
| BẢO TRÌ | Nhiều dây riêng lẻ hơn để theo dõi | Vá mặt trước{0}}, xương sống còn nguyên vẹn |
| Tốt nhất cho | Một số liên kết cố định | Môi trường mô-đun,-mật độ cao |
| giới hạn | Khó mở rộng quy mô và quản lý khi mật độ dày đặc | Chi phí trên mỗi{0}} cổng cao hơn; sự phân cực phải được lên kế hoạch |
| Quy mô dự án điển hình | Phòng nhỏ, vài tủ | Trung tâm dữ liệu và xây dựng doanh nghiệp lớn |
Làm cách nào để chọn băng MPO/MTP phù hợp?
Số cổng là phần dễ dàng. Cassette cũng phải phù hợp với thiết kế cáp, giao diện thiết bị và ngân sách hoạt động.
1. Loại và loại sợi
Đa chế độ OM3 và OM4 bao gồm phạm vi tiếp cận ngắn điển hình bên trong trung tâm dữ liệu - từ hàng chục mét đến vài trăm tùy thuộc vào tốc độ - trong khi chế độ đơn-OS2 xử lý các lượt chạy dài hơn và mang lại nhiều khoảng trống nhất cho lộ trình-tốc độ cao hơn. Giữ các dây cassette, cốp và dây nối cùng loại. Nếu bạn đang quyết định giữa các lớp, hãy so sánhSợi đa mode OM3 so với OM4và cân nhắc chế độ đa chế độ với chế độ đơn-trong hướng dẫn của chúng tôi vềsợi đơn-chế độ và sợi đa chế độ.
2. Số lượng sợi
Chọn sợi quang 8-khi bạn chia thành bốn làn quang song song, 12-sợi quang cho phân chia sáu song công thông thường và 24 sợi khi bạn muốn mật độ tối đa và ít đường trục hơn. Đầu vào quyết định là số làn của bộ thu phát, số lượng cổng song công bạn cần và kế hoạch phát triển của bạn - không phải là con số mặc định.
3. Giao diện phía trước
LC song công là tiêu chuẩn vì LC chiếm ưu thế trên các thiết bị chuyển mạch, máy chủ và bộ thu phát; SC vẫn xuất hiện trong một số thiết bị doanh nghiệp và cũ. Xác nhận mặt thiết bị trước khi đặt hàng và khớp khoDây vá song công LC.
4. Phương pháp phân cực
Quyết định sớm A, B, C hoặc phổ thông, sau đó chỉ định băng cassette, cốp và dây cho phù hợp. Nhận sơ đồ nối dây bằng văn bản.
5. Giới tính và ghim
Các đầu nối MPO/MTP được ghim (nam) hoặc không được ghim (nữ) và kết nối chỉ kết nối chính xác giữa các giới tính khác nhau. Khóa giới tính của băng cassette và đường trục trong khi lập kế hoạch - phát hiện thấy sự không khớp trên trang web có nghĩa là quá trình cài đặt bị trì hoãn chứ không phải là trao đổi nhanh.
6. Tổn thất chèn và ngân sách mất liên kết
Mỗi cặp ghép đôi đều gây ra tổn thất và băng cassette có giao diện đầu nối riêng nên nó phải được tính vào ngân sách kênh - không được coi là "miễn phí". Các kênh đa chế độ tốc độ cao-như 40GBASE-SR4 và 100GBASE-SR4 hoạt động với tổng ngân sách eo hẹp, thường chỉ có vài decibel trên toàn bộ liên kết, vì vậy mỗi cặp đầu nối đều quan trọng. Khi ngân sách eo hẹp, hãy chọn các thành phần{10}tổn thất thấp và xác minh kênh hoàn chỉnh theo thông số kỹ thuật của bộ thu phát.
7. Khả năng tương thích của vỏ và bảng điều khiển
Các băng cassette được gắn vào các hộp-gắn trên giá và bảng vá lỗi, thường là 1U hoặc 4U, với thiết kế trượt hoặc cố định. Không phải mọi băng cassette đều phù hợp với mọi kích thước, - xác nhận hộp đựng, kiểu lắp đặt và khả năng tương thích ở cấp độ bộ phận. Nếu bạn vẫn đang chọn vỏ bọc, sự so sánh này vềtấm vá sợi và ODFgiúp đỡ.

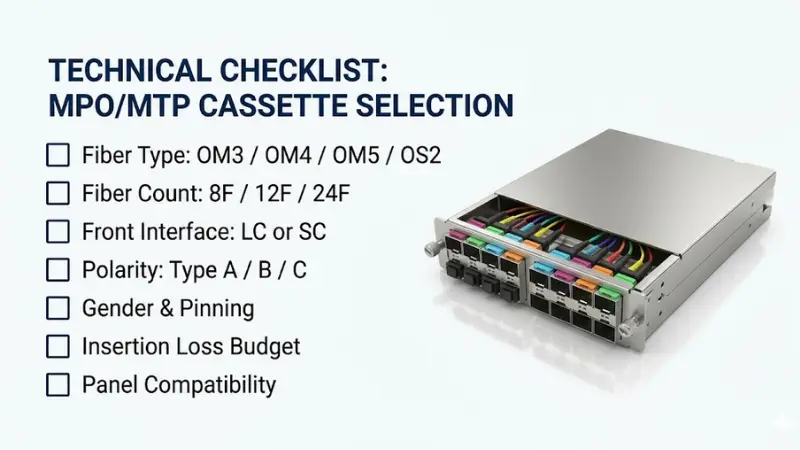

Danh sách kiểm tra-lựa chọn trước nhanh chóng:
- Loại và cấp sợi được cố định trên băng cassette, đường trục và dây
- Số lượng sợi phù hợp với làn thu phát và nhu cầu cổng
- Giao diện phía trước (LC hoặc SC) được xác nhận đối với thiết bị
- Một phương pháp phân cực, có sơ đồ nối dây trong hồ sơ
- Giới tính và ghim được giải quyết ở giai đoạn thiết kế
- Ngân sách mất kênh được tính toán dựa trên thông số kỹ thuật của bộ thu phát
- Khả năng tương thích bao vây được xác minh bằng số bộ phận
Những sai lầm phổ biến cần tránh
Đặt hàng trước khi xác nhận phân cực
Rủi ro:các liên kết không được phát hiện dù mọi thành phần đều được kết nối vật lý, cộng với việc-vận chuyển lại và làm lại.Phòng ngừa:chỉ định phương pháp phân cực và yêu cầu sơ đồ nối dây trước khi đơn đặt hàng được gửi đi.
Trộn các loại hoặc cấp sợi trong một kênh
Rủi ro:mất mát quá mức hoặc kênh-ngoài{1}}thông số kỹ thuật khi các thành phần OM3, OM4 và OS2 được kết hợp.Phòng ngừa:chỉ định băng cassette, đường trục và dây là một bộ phù hợp.
Xem xét ngân sách mất liên kết
Rủi ro:một hệ thống-có vẻ ngoài gọn gàng nhưng lại bị lỗi ở tốc độ cao do tổng lượng mất chèn quá cao.Phòng ngừa:cộng toàn bộ kênh và so sánh nó với ngân sách bộ thu phát, đặc biệt là đối với 40G và 100G.
Giới tính hoặc cách ghim không khớp
Rủi ro:các đầu nối không kết nối và quá trình cài đặt bị đình trệ.Phòng ngừa:khóa băng cassette và giới tính đường trục trong quá trình thiết kế, không phải trong quá trình đi cáp.
Chỉ mua theo đơn giá
Rủi ro:mất chèn không nhất quán, thiếu dữ liệu thử nghiệm và cực tính không rõ ràng từ các bộ phận rẻ nhất.Phòng ngừa:yêu cầu biểu dữ liệu và báo cáo thử nghiệm tại nhà máy cũng như tính nhất quán của giá trị đối với chi tiết đơn hàng thấp nhất - cho trung tâm dữ liệu, hiệu suất lặp lại chính là mức tiết kiệm quan trọng.
Khi nào nên sử dụng - và khi nào không nên sử dụng băng cassette - MPO/MTP?
Cassette là một lựa chọn mạnh mẽ khi:
- Dự án cần vá sợi quang mật độ-cao
- Tiến trình cài đặt chặt chẽ và thời gian kết thúc hiện trường bị hạn chế
- Nhà máy sử dụng hệ thống cáp có cấu trúc với các đường trục và bảng nối
- Dự kiến di chuyển tốc độ trong tương lai
- Việc di chuyển, bổ sung và thay đổi diễn ra thường xuyên và cần phải đơn giản
Chúng có thể quá mức cần thiết khi:
- Bạn chỉ có một số liên kết cố định - bộ nhảy song công đơn giản hơn và rẻ hơn
- Thiết bị là MPO-mảng gốc và được vá lỗi-thành-mảng -, bảng điều khiển bộ chuyển đổi có thể là đủ
- Kênh có ngân sách tổn thất cực kỳ eo hẹp và nhiều cặp trình kết nối - ít giao diện kết hợp hơn có thể phân phát tốt hơn
Các câu hỏi để hỏi nhà cung cấp của bạn trước khi đặt hàng
- Đầu nối phía sau: Thương hiệu MPO hoặc MTP, số lượng sợi quang và giới tính nào (được ghim hoặc không được ghim)?
- -loại mặt cuối: UPC hay APC? (Chế độ-đơn thường là APC.)
- Mặt trước: LC hoặc SC, có bao nhiêu cổng song công?
- Loại và cấp độ sợi: OM3, OM4, OM5 hoặc OS2 và mức suy hao tiêu chuẩn hay mức suy hao-thấp?
- Phân cực: Loại A, B, C hay phổ thông, có sơ đồ nối dây?
- Cấp độ tổn thất-mất / trả lại-được chèn và báo cáo kiểm tra tại nhà máy trên mỗi băng cassette?
- Khả năng tương thích của vỏ và số bộ phận phù hợp?
- Ghi nhãn, cấu hình tùy chỉnh, số lượng đặt hàng tối thiểu và thời gian giao hàng cho số lượng lớn?
Câu hỏi thường gặp
Sự khác biệt giữa băng MPO và băng MTP là gì?
Cassette là loại mô-đun tương tự; sự khác biệt là nhãn hiệu đầu nối bên trong nó. MTP là phiên bản trình kết nối MPO có hiệu suất cao hơn- đã được Conec Hoa Kỳ đăng ký, tuân thủ đầy đủ các tiêu chuẩn MPO. Băng MTP là băng MPO được tích hợp các đầu nối thương hiệu MTP-.
Băng MPO 12 sợi cung cấp bao nhiêu cổng LC?
Sáu cổng song công LC - mười hai vị trí đơn giản. Mỗi cổng song công sử dụng hai sợi quang (một truyền, một nhận), do đó, 12 sợi ánh xạ tới sáu cổng song công.
Sự khác biệt giữa băng cassette MPO và bảng điều khiển bộ chuyển đổi MPO là gì?
Một băng cassette chia một đường trục mảng ra các cổng LC (hoặc SC) thông qua ánh xạ nội bộ được xác định. Bảng điều khiển bộ chuyển đổi là một vách ngăn MPO-đến{2}}MPO-không có đột phá - bạn vá mảng-thành-mảng ở cả hai bên.
Tôi có cần băng cassette MPO tổn thất thấp-cho 40G hoặc 100G không?
Thường thì có. Các kênh đa chế độ-tốc độ cao có mức tổn thất-chèn chặt chẽ và mỗi cặp đầu nối được ghép nối đều ăn vào phần đó. Nếu kênh của bạn có một số điểm kết nối hoặc chạy gần giới hạn khoảng cách, các thành phần-tiêu hao thấp sẽ giúp duy trì liên kết trong thông số kỹ thuật của bộ thu phát.
Làm cách nào để tránh phân cực MPO không khớp?
Chọn một phương pháp phân cực, giữ cho đường trục, băng cassette và dây vá phù hợp với phương pháp đó, lấy sơ đồ nối dây từ nhà cung cấp của bạn và xác minh bản đồ bằng bản đồ sợi hoặc báo cáo thử nghiệm thay vì giả định như vậy.
Tôi có thể trộn sợi OM3 và OM4 trong cùng một liên kết không?
Ánh sáng sẽ đi qua, nhưng bạn sẽ mất hiệu suất và sự đảm bảo về phạm vi tiếp cận đến từ một kênh thống nhất và kết quả có thể không đạt thông số kỹ thuật ở tốc độ cao hơn. Chỉ định một loại sợi duy nhất cho mỗi kênh trên băng cassette, đường trục và dây.
Bài học chính
Băng MPO/MTP là cầu nối thực tế giữa trục mảng và các cổng LC hoặc SC mà thiết bị của bạn sử dụng - nó mang lại mật độ, triển khai nhanh hơn và những thay đổi đơn giản hơn, với điều kiện là loại sợi, số lượng, độ phân cực và mức tổn hao được lên kế hoạch cùng nhau thay vì giả định.
Để thực hiện điều đó: trước tiên hãy lập bản đồ bố cục giá đỡ, tốc độ liên kết, khoảng cách và số làn đường thu phát của bạn. Từ đó, sửa loại và cấp sợi, số lượng sợi, giao diện phía trước và phương pháp phân cực đơn, sau đó đặt hàng băng cassette, đường trục và dây nối như một hệ thống phù hợp - và yêu cầu báo cáo thử nghiệm trước khi vận chuyển đơn đặt hàng số lượng lớn.
