Giải thích các loại sợi đa mode: OM1 OM2 OM3 OM4 OM5

Một-so sánh kỹ thuật chuyên sâu để giúp các kỹ sư mạng và nhóm mua sắm chọn cáp quang đa chế độ phù hợp cho cơ sở hạ tầng của họ

Khi một công ty hậu cần ở New Jersey liên hệ với chúng tôi vào quý trước về việc nâng cấp mạng lưới kho hàng của họ, họ đã phải đối mặt với một tình huống khó xử chung: hệ thống cáp OM1 hiện tại của họ không thể hỗ trợ các thiết bị chuyển mạch 10GbE mà họ vừa mua. Kỹ thuật viên-tại hiện trường đã đề xuất OM4, nhưng liệu điều đó có quá mức cần thiết cho những lần chạy trung bình 85 mét không? Kịch bản này diễn ra hàng ngày trên các trung tâm dữ liệu, cơ sở và cơ sở doanh nghiệp trên toàn thế giới.

Việc lựa chọn sợi quang đa mode không chỉ là chọn một-cáp được mã hóa-màu mà còn là hiểu rõ tính chất vật lý của sự truyền ánh sáng, kết hợp cơ sở hạ tầng của bạn với nhu cầu băng thông hiện tại và tương lai cũng như tối ưu hóa khoản đầu tư vốn của bạn. Hướng dẫn này vượt ra ngoài các thông số kỹ thuật ở cấp độ bề mặt-để giải thíchTại saonhững sợi này hoạt động khác nhau vàLàm saođể đưa ra quyết định sáng suốt cho việc triển khai cụ thể của bạn.

Điều gì tạo nên sợi quang đa mode "Đa mode"

Trước khi đi sâu vào phân loại OM, hãy cùng tìm hiểu điểm phân biệt sợi đa mode với sợi-chế độ đơn ở cấp độ cơ bản.

Sợi đa mode có đường kính lõi lớn hơn-thường là 50μm hoặc 62,5μm so với lõi 9μm của chế độ đơn-. Lõi lớn hơn này cho phép ánh sáng truyền qua sợi quang dọc theo nhiều đường cùng một lúc, mỗi đường biểu thị một "chế độ" lan truyền khác nhau. Hãy coi nó giống như đường cao tốc có nhiều làn so với đường một-một làn: nhiều làn hơn nghĩa là lưu lượng giao thông nhiều hơn trên những khoảng cách ngắn nhưng việc phối hợp trở nên khó khăn trên những đoạn đường dài hơn.

Giao diện lớp phủ-đến{1}}lõi trong sợi đa chế độ chỉ mục-được phân loại không phải là một ranh giới rõ ràng mà là sự chuyển đổi dần dần về chỉ số khúc xạ. Độ dốc này được thiết kế chính xác để cân bằng thời gian di chuyển của các chế độ khác nhau. Ánh sáng truyền gần rìa sợi quang có đường đi vật lý dài hơn nhưng di chuyển qua vật liệu có chiết suất-có chiết suất{6}}thấp hơn (và do đó truyền đi nhanh hơn), trong khi ánh sáng ở gần tâm có đường đi ngắn hơn qua vật liệu có chiết suất-khúc xạ-cao hơn (di chuyển chậm hơn). Khi được điều chỉnh hoàn hảo, tất cả các chế độ sẽ đến máy thu cùng một lúc.

Trong thực tế, dung sai trong sản xuất có nghĩa là sự bù trừ này không bao giờ hoàn hảo. Sự khác biệt về thời gian giữa các chế độ-được gọi là phân tán phương thức-cuối cùng đã hạn chế băng thông và khoảng cách truyền của sợi quang. Đây là tham số chính phân biệt OM1 với OM5.

Sự phát triển từ LED sang VCSEL: Tìm hiểu cuộc cách mạng băng thông

Hệ thống phân loại OM phản ánh sự thay đổi cơ bản trong công nghệ nguồn sáng xảy ra vào cuối những năm 1990 và đầu những năm 2000.

Kỷ nguyên LED (OM1 và OM2)

Các hệ thống đa chế độ ban đầu sử dụng Điốt phát quang (LED) làm nguồn sáng. Đèn LED tạo ra đầu ra rộng, đồng đều, lấp đầy toàn bộ lõi sợi quang, đồng thời kích thích tất cả các chế độ có sẵn. Điều kiện "khởi chạy quá tải" này có nghĩa là băng thông của sợi quang được xác định bởi hiệu suất tổng hợp của hàng trăm chế độ hoạt động cùng nhau. Một số chế độ chậm hoặc nhanh có tác động tối thiểu vì năng lượng tín hiệu được phân bổ trên nhiều đường dẫn.

Đèn LED có một hạn chế cơ bản: tốc độ điều chế tối đa của chúng đạt khoảng 622 Mbit/s. Hạn chế này khiến chúng không phù hợp với các ứng dụng tốc độ gigabit{2}}, bất kể khả năng lý thuyết của sợi quang như thế nào.

Cuộc cách mạng VCSEL (OM3, OM4, OM5)

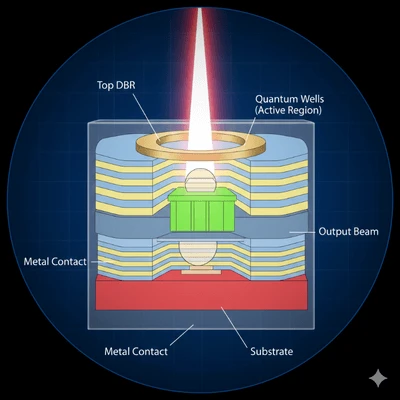

Dọc-Bề mặt khoang{1}}Phát tia laze (VCSEL) đã thay đổi mọi thứ. Những laser bán dẫn này cung cấp:

Tốc độ điều chế vượt quá 25 Gbit/s (và đang tiếp tục cải thiện)

Độ rộng phổ hẹp hơn, giảm sự phân tán màu sắc

Công suất quang học cao hơn giúp cải thiện tỷ lệ tín hiệu-trên-nhiễu

Chi phí sản xuất thấp hơn so với-máy laser phát ra cạnh

Cấu hình chùm tia tròn kết hợp hiệu quả với lõi sợi quang

Tuy nhiên, VCSEL không lấp đầy lõi sợi một cách đồng đều. Chùm tia tập trung của chúng chỉ kích thích một tập hợp con các chế độ có sẵn-thường là những chế độ gần tâm sợi. Điều kiện "khởi động bị hạn chế" này có nghĩa là bất kỳ khiếm khuyết hoặc biến thể chỉ số khúc xạ nào ở trung tâm lõi đều ảnh hưởng không tương xứng đến hiệu suất hệ thống.

Đây là lý do tại sao sợi OM1 và OM2, được thiết kế để phóng đèn LED quá tải, thường hoạt độngtệ hơnvới VCSEL hơn băng thông định mức của chúng đề xuất. Các nhà sản xuất sợi phản ứng bằng cách phát triển sợi quang đa mode được tối ưu hóa bằng laser (LOMMF) với các cấu hình chỉ số khúc xạ được kiểm soát chặt chẽ được thiết kế đặc biệt cho các lần phóng VCSEL. Sợi quang được tối ưu hoá bằng laser- này đã trở thành nền tảng cho việc phân loại OM3, OM4 và OM5.

Phân loại OM: Phân tích kỹ thuật chi tiết

Sợi OM1

Thông số kỹ thuật cốt lõi:

Đường kính lõi: 62,5μm

Đường kính ốp: 125μm

Băng thông khởi chạy quá tải (OFL): 200 MHz·km ở 850nm, 500 MHz·km ở 1300nm

Độ suy giảm tối đa: 3,5 dB/km ở 850nm, 1,5 dB/km ở 1300nm

Màu áo khoác: Cam (theo TIA-598C)

Bối cảnh kỹ thuật:

Lõi 62,5μm lớn hơn của OM1 ban đầu được chọn vì nó đơn giản hóa việc căn chỉnh với các nguồn LED và cho phép dung sai đầu nối lỏng lẻo hơn. Tuy nhiên, lõi lớn hơn này hỗ trợ nhiều chế độ truyền hơn sợi 50μm, dẫn đến độ phân tán phương thức lớn hơn và băng thông thấp hơn.

Kích thước lõi 62,5μm tạo ra sự không tương thích cơ bản: Đầu nối OM1 và dây nối không thể trộn lẫn với các thành phần OM2/OM3/OM4/OM5. Việc kết hợp sợi 62,5μm với sợi 50μm sẽ gây ra tổn thất bổ sung khoảng 3-4 dB - đủ để gây ra lỗi liên kết trong nhiều hệ thống.

Giới hạn khoảng cách thực tế:

Tình trạng hiện tại:

OM1 được coi là cơ sở hạ tầng kế thừa. Các cài đặt mới không nên chỉ định OM1 trừ khi kết nối với nhà máy 62,5μm hiện có, nơi yêu cầu tính liên tục về phương thức. Giới hạn 33 mét ở 10GbE khiến nó không thực tế đối với các ứng dụng trung tâm dữ liệu hiện đại.

Sợi OM2

Thông số kỹ thuật cốt lõi:

Đường kính lõi: 50μm

Đường kính ốp: 125μm

Băng thông OFL: 500 MHz·km ở 850nm, 500 MHz·km ở 1300nm

Độ suy giảm tối đa: 3,5 dB/km ở 850nm, 1,5 dB/km ở 1300nm

Màu áo khoác: Cam (theo TIA-598C)

Bối cảnh kỹ thuật:

OM2 thể hiện sự chuyển đổi sang công nghệ lõi 50μm trong khi vẫn được thiết kế chủ yếu cho nguồn LED. Lõi nhỏ hơn giúp giảm số lượng chế độ được hỗ trợ, cải thiện băng thông so với OM1. OM2 hiện đại thường được sản xuất dưới dạng laser-được tối ưu hóa, mặc dù nó không đáp ứng các yêu cầu nghiêm ngặt về EMB của OM3.

Vì cả OM1 và OM2 đều sử dụng vỏ màu cam nên hãy luôn xác minh loại sợi bằng cách kiểm tra chú giải được in trên cáp (ví dụ: "50/125" so với "62.5/125") trước khi kết thúc hoặc nối.

Giới hạn khoảng cách thực tế:

Tình trạng hiện tại:

Giống như OM1, OM2 đang bị loại bỏ khỏi các cài đặt mới. Giới hạn 82 mét ở 10GbE hạn chế tính hữu dụng của nó trong môi trường hiện đại, mặc dù nó vẫn có thể sử dụng được đối với các kết nối 1GbE trong giới hạn khoảng cách của nó.

Sợi OM3 (Laser-Sợi đa chế độ được tối ưu hóa)

Thông số kỹ thuật cốt lõi:

Đường kính lõi: 50μm

Đường kính ốp: 125μm

Băng thông phương thức hiệu quả (EMB): 2.000 MHz·km ở 850nm

Băng thông OFL: 1.500 MHz·km ở 850nm

Độ suy giảm tối đa: 3,0 dB/km ở 850nm

Màu áo khoác: Aqua (theo TIA-598C)

Bối cảnh kỹ thuật:

OM3 là phân loại sợi đầu tiên được thiết kế dành riêng cho truyền dẫn VCSEL. Số liệu chính đã chuyển từ Băng thông khởi chạy quá mức (có liên quan đến đèn LED) sang Băng thông phương thức hiệu quả (có liên quan đến VCSEL). EMB được xác định thông qua thử nghiệm Độ trễ chế độ vi sai (DMD), đo lường mức độ trễ của các nhóm chế độ khác nhau so với nhau trong các điều kiện khởi chạy hạn chế mô phỏng hành vi VCSEL.

Thông số EMB 2.000 MHz·km nghĩa là liên kết dài 300{4}}mét cung cấp khoảng 6,67 GHz băng thông có thể sử dụng – đủ cho 10GbE có biên. Đặc tính chiết suất của sợi được kiểm soát chặt chẽ, đặc biệt ở trung tâm lõi nơi tập trung năng lượng VCSEL.

Giới hạn khoảng cách thực tế:

Tình trạng hiện tại:

OM3 vẫn được triển khai rộng rãi và-hiệu quả về mặt chi phí cho các ứng dụng 10GbE trong phạm vi 300 mét. Đối với việc lắp đặt cáp quang dân dụng và mạng doanh nghiệp nhỏ nơi cáp chạy dưới 300 mét, OM3 mang lại giá trị tuyệt vời. Tuy nhiên, các ứng dụng 40GbE và 100GbE nhanh chóng bộc lộ những hạn chế của nó.

Sợi OM4

Thông số kỹ thuật cốt lõi:

Đường kính lõi: 50μm

Đường kính ốp: 125μm

Băng thông phương thức hiệu quả (EMB): 4.700 MHz·km ở 850nm

Băng thông OFL: 3.500 MHz·km ở 850nm

Độ suy giảm tối đa: 3,0 dB/km ở 850nm

Màu áo khoác: Aqua hoặc Erika Violet (theo TIA-598C)

Bối cảnh kỹ thuật:

OM4 nổi lên nhờ sự cải tiến liên tục của quy trình sản xuất sau khi OM3 được giới thiệu. Các nhà sản xuất sợi đã đạt được sự kiểm soát chặt chẽ hơn đối với đặc tính chiết suất, tăng hơn gấp đôi băng thông phương thức hiệu quả. Đây không phải là một thiết kế sợi mới mà là sự phát triển của quá trình sản xuất OM3 theo tiêu chuẩn chất lượng cao hơn.

EMB 4.700 MHz·km cho phép liên kết dài 400 mét hỗ trợ băng thông khoảng 11,75 GHz, cho phép 10GbE trên những khoảng cách vượt quá khả năng của OM3. Quan trọng hơn, OM4 mở rộng phạm vi tiếp cận của hệ thống 40GbE và 100GbE từ giới hạn 100m/70m của OM3 lên 150m/100m tương ứng.

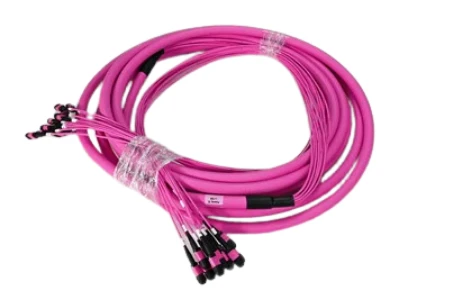

OM4 hoàn toàn tương thích ngược với OM3 - cả hai đều sử dụng lõi 50μm và có thể kết nối với nhau mà không gây tổn thất về phương thức không khớp. Điểm khác biệt chính về mặt hình ảnh là màu áo khoác Erika Violet (đỏ tươi) tùy chọn, mặc dù nhiều nhà sản xuất vẫn sử dụng màu xanh nước biển.

Giới hạn khoảng cách thực tế:

Tình trạng hiện tại:

OM4 là lựa chọn được khuyến nghị cho việc cài đặt trung tâm dữ liệu mới hỗ trợ 10GbE đến 100GbE. Mức giá chênh lệch của nó so với OM3 rất khiêm tốn (thường là 10{6}}20%), trong khi phạm vi tiếp cận mở rộng của nó mang lại sự linh hoạt trong hoạt động có ý nghĩa và khả năng ổn định trong tương lai.

Sợi OM5 (Sợi đa mode băng rộng)

Thông số kỹ thuật cốt lõi:

Đường kính lõi: 50μm

Đường kính ốp: 125μm

EMB ở 850nm: 4.700 MHz·km (giống như OM4)

EMB ở 953nm: 2.470 MHz·km (thông số kỹ thuật mới)

Độ suy giảm tối đa: 3,0 dB/km ở 850nm, 2,3 dB/km ở 953nm

Màu áo khoác: Xanh chanh (theo TIA-598C)

Bối cảnh kỹ thuật:

OM5 đại diện cho sự thay đổi mô hình trong thiết kế sợi đa mode. Trong khi OM3 và OM4 tối ưu hóa băng thông ở bước sóng VCSEL 850nm truyền thống thì OM5 mở rộng tối ưu hóa này trên phạm vi bước sóng từ 850nm đến 953nm.

Khả năng băng rộng này cho phép Ghép kênh phân chia bước sóng ngắn (SWDM), trong đó bốn bước sóng (850nm, 880nm, 910nm và 940nm) truyền đồng thời qua một cặp sợi quang. SWDM tăng gấp bốn lần công suất của sợi một cách hiệu quả mà không cần thêm sợi quang hoặc chuyển sang quang học song song.

Làm rõ quan trọng:EMB của OM5 ở 850nm bằng thông số kỹ thuật của OM4. Đối với các bộ thu phát 850nm bước sóng đơn-(tiêu chuẩn 10GbE, 25GbE, 40GbE SR4, 100GbE SR4), OM5 không có lợi thế về khoảng cách so với OM4. Phí bảo hiểm OM5 chỉ trả cổ tức khi sử dụng các bộ thu phát có khả năng SWDM-như 40G-SWDM4, 100G-SWDM4 hoặc các mô-đun 400G-BD4.2 mới nổi.

Giới hạn khoảng cách thực tế:

Tình trạng hiện tại:

Việc áp dụng OM5 đã chậm hơn so với dự đoán ban đầu. Khó có thể biện minh cho chi phí tăng thêm (thường là 30{6}}50% so với OM4 trừ khi bộ thu phát SWDM là một phần của kế hoạch triển khai. Đối với hầu hết các ứng dụng trung tâm dữ liệu, OM4 kết hợp với quang học song song (kết nối MPO/MTP) đạt được hiệu quả chi phí tương tự hoặc tốt hơn cho 40GbE và 100GbE.

OM5 cho thấy sự hứa hẹn đối với các môi trường siêu quy mô trong đó số lượng sợi bị hạn chế hoặc khi đường di chuyển đến 400GbE trở lên hỗ trợ ghép kênh bước sóng thay vì song song sợi.

Bảng so sánh toàn diện

Chọn sợi phù hợp: Khung quyết định

Tiêu chí đánh giá

1. Yêu cầu về băng thông hiện tại

Lập bản đồ cấu trúc liên kết mạng hiện tại của bạn và xác định tốc độ của từng liên kết. Nếu bạn chủ yếu chạy các kết nối 1GbE thì thậm chí OM3 cũng cung cấp khoảng trống đáng kể. Tuy nhiên, nếu các liên kết 10GbE hoặc nhanh hơn phổ biến thì OM4 sẽ trở thành mức tối thiểu thực tế cho hầu hết các môi trường.

2. Khoảng cách chạy cáp

Đo hoặc ước tính số lần chạy cáp tiềm năng dài nhất của bạn. Bao gồm các vòng chùng, các đoạn thẳng đứng và các đường vòng định tuyến-chiều dài cáp được lắp đặt thường vượt quá khoảng cách-đường thẳng khoảng 20-40%.

3. Con đường di cư trong tương lai

Nhu cầu băng thông của trung tâm dữ liệu thường tăng 25-50% mỗi năm. Cơ sở hạ tầng cáp được lắp đặt ngày nay phải đáp ứng được ít nhất 2-3 thế hệ công nghệ. Đối với hầu hết các tổ chức, điều này có nghĩa là thiết kế cho 40GbE/100GbE ngay cả khi thiết bị hiện tại hoạt động ở tốc độ 10GbE.

4. Ràng buộc ngân sách

Trong khi OM4 có mức chênh lệch khiêm tốn hơn OM3, chi phí nhân công lắp đặt cáp thường thấp hơn chênh lệch chi phí vật liệu. Việc cài đặt OM4 ngay hôm nay so với OM3 có thể tốn thêm 10-20% chi phí mua cáp nhưng tránh được chi phí đi lại cáp lớn hơn nhiều sau này.

Tóm tắt khuyến nghị

Lựa chọn trình kết nối và các phương pháp hay nhất

Hiệu suất của sợi đa chế độ phụ thuộc rất nhiều vào chất lượng và độ sạch của đầu nối. Đối với các ứng dụng trung tâm dữ liệu mật độ-cao, các giải pháp MPO/MTP của chúng tôi hỗ trợ cấu hình 8, 12, 16 và 24 sợi quang cho bộ thu phát quang song song. Đối với các kết nối song công truyền thống, đầu nối LC cung cấp mật độ cổng cao nhất với các ống nối bằng gốm chính xác của chúng tôi đảm bảo mức suy hao chèn ổn định ở mức dưới 0,2dB.

Các loại tiếng Ba Lan

PC (Liên hệ vật lý): Basic polish, adequate for most multimode applications. Return loss typically >30dB.

UPC (Liên hệ siêu vật lý): Enhanced polish with better surface finish. Return loss typically >50dB. Được đề xuất cho các ứng dụng-tốc độ cao.

APC (Liên hệ vật lý góc): 8-degree angled polish minimizes back-reflection. Return loss >60dB. Chủ yếu được sử dụng với sợi quang đơn mode nhưng có sẵn cho các ứng dụng đa mode chuyên dụng.

Giao thức làm sạch

Ô nhiễm là nguyên nhân hàng đầu gây ra lỗi liên kết. Ngay cả một hạt bụi 1μm cũng có thể chặn sự truyền ánh sáng đáng kể qua lõi 50μm. Trước mỗi lần ghép nối, hãy kiểm tra các mặt cuối của đầu nối-với phạm vi sợi có độ phóng đại 200x trở lên và làm sạch bằng khăn lau-không có xơ bằng IPA (cồn isopropyl) hoặc băng giặt khô.

Lập đề án kinh doanh: Tổng chi phí sở hữu

Sự khác biệt về chi phí giữa các loại sợi đa mode thường ít đáng kể hơn so với những gì nó thể hiện:

Ví dụ về chi phí vật liệu (dây vá 100m):

OM3: ~$45

OM4: ~$52 (phí bảo hiểm 15%)

OM5: ~$68 (cao hơn 51% so với OM3)

Nhân công lắp đặt(giống nhau cho tất cả các lớp): ~$150-300 mỗi lần chạy

Khi nhân công lắp đặt chiếm ưu thế trong tổng chi phí, chi phí gia tăng của việc chỉ định OM4 thay vì OM3 trở nên không đáng kể-trong khi mức bảo hiểm cho những hạn chế về băng thông trong tương lai là đáng kể.

Để xây dựng trung tâm dữ liệu mới, chúng tôi khuyên dùng OM4 làm thông số kỹ thuật mặc định. Khoản đầu tư trả trước khiêm tốn đảm bảo khả năng tương thích với thiết bị 10GbE, 25GbE, 40GbE và 100GbE mà không bị giới hạn khoảng cách trong khoảng cách từ giá-đến-giá thông thường và khoảng cách hàng-đến{9}}hàng.
