Mô-đun đột phá MPO chuyển đổi kết nối đường trục MPO hoặc MTP mật độ-cao thành các cổng LC hoặc SC riêng lẻ ở phía trước giá đỡ, bảng vá lỗi hoặc vỏ bọc. Phía sau mô-đun kết thúc một đường trục đa sợi; mặt trước trình bày các bộ điều hợp song công hoặc đơn giản mà bạn gắn vào các công tắc, bộ thu phát và các thiết bị khác. Quá trình chuyển đổi duy nhất đó cho phép bạn chạy một đường cáp trục lớn giữa các giá đỡ và vẫn được các kỹ thuật viên vệ sinh, dán nhãn, các cổng đối diện với thiết bị.
Hướng dẫn này được viết cho các câu hỏi thực sự nảy sinh trong quá trình thiết kế và mua sắm: số sợi nào cần đặt hàng, độ phân cực được duy trì trên kênh như thế nào, tổn thất mà mô-đun tăng thêm vào ngân sách của bạn là bao nhiêu và khi mô-đun là công cụ sai. Nếu bạn đang cân nhắc các trung kế mảng dựa trên các liên kết song công ở phạm vi rộng hơn, thì tổng quan của chúng tôi vềLC so với MTP/MPO trong hệ thống cáp mật độ-caobao gồm sự cân bằng-trước khi bạn cam kết sử dụng cấu trúc liên kết.

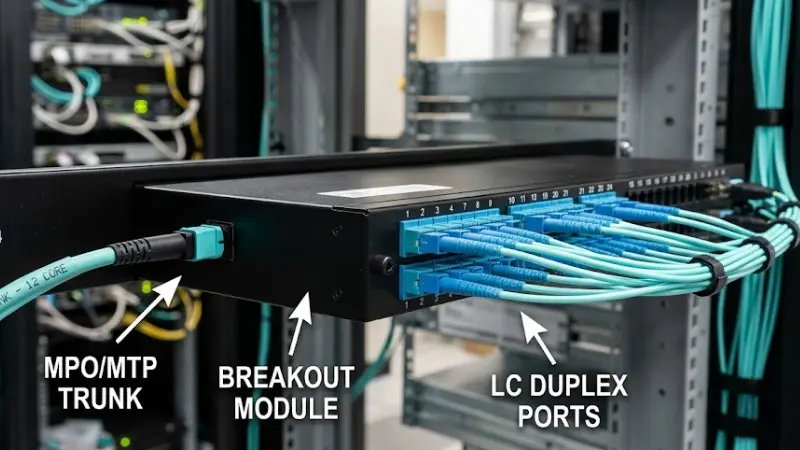

Mô-đun đột phá MPO thực sự là gì?
Nói một cách dễ hiểu, mộtĐầu nối MPO hoặc MTPgói 8, 12, 16 hoặc 24 sợi vào một ống nối. Mô-đun đột phá sẽ đẩy các sợi quang đó ra bên trong và kết thúc chúng trên bộ điều hợp-bảng mặt trước, phổ biến nhất làLCcho các trung tâm dữ liệu và đôi khi là SC cho các nhà máy viễn thông và kế thừa. Mô-đun này thường được thiết kế dưới dạng một băng cassette theo kiểu LGX-để có thể thả vào bảng giá đỡ hoặc vỏ cáp quang.
Chức năng này được thu hẹp về mục đích. Cốp xe vẫn ở vị trí phía sau bảng điều khiển; tất cả các di chuyển, bổ sung và thay đổi thông thường đều diễn ra ở mặt trước. Ví dụ: mô-đun MPO 12{3}}sợi quang có sáu cổng song công LC - sáu liên kết độc lập được truyền bởi một đường trục trên một đường dẫn duy nhất.

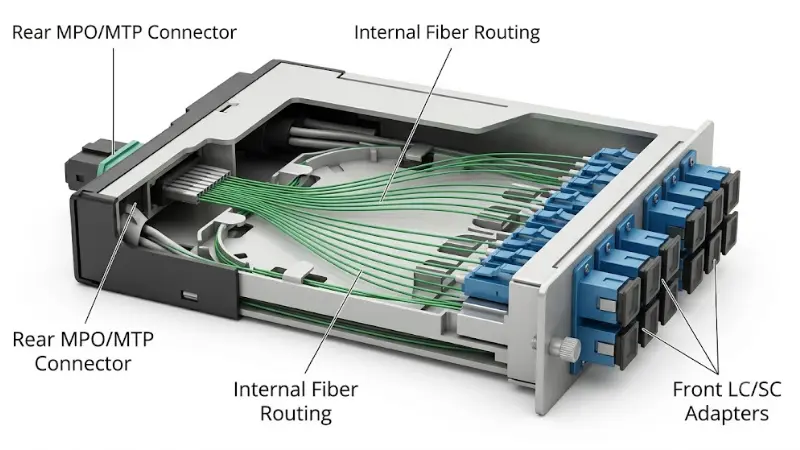

Mô-đun đột phá MPO hoạt động như thế nào?
Đường dẫn tín hiệu bên trong một mô-đun điển hình là: phía sauĐầu nối trung kế MPO/MTP→ nhà máy-chấm dứt định tuyến sợi nội bộ → phía trướcBộ chuyển đổi LC hoặc SC. Việc định tuyến nội bộ không phải là tùy ý. Nó thực thi một bản đồ sợi quang và phân cực cụ thể để truyền và nhận đất ở đúng vị trí từ đầu này đến đầu kia của kênh.
Đây là lý do tại sao một mô-đun không chỉ là số lượng sợi quang. MPO 12{2}}sợi tương tự có thể được nối với nhiều bản đồ và cực cổng trước khác nhau và chỉ một trong số chúng sẽ phù hợp vớiCáp trung kế MPO, dây vá song công và bộ thu phát của bạn. Chọn bản đồ phù hợp với toàn bộ kênh chứ không phải mô-đun riêng biệt.

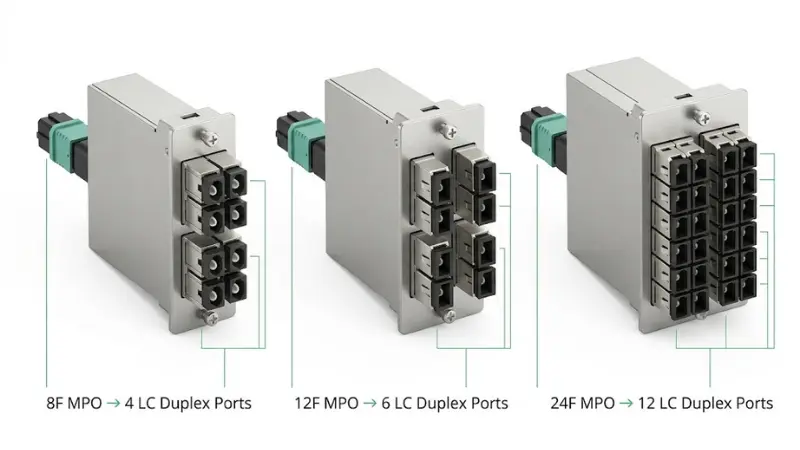

Cấu hình mô-đun đột phá MPO: Tùy chọn 8F, 12F, 24F và MPO-đến-LC
Số lượng sợi quang quyết định cả mật độ cổng-phía trước của bạn và mức độ điều chỉnh của mô-đun với các bộ thu phát quang-song song. Ánh xạ dưới đây là điểm bắt đầu mà hầu hết các dự án sử dụng.
| MPO phía sau | Cổng phía trước (LC song công) | sử dụng điển hình |
|---|---|---|
| 8 sợi | 4 song công LC | Căn chỉnh với quang học song song SR4 (4 TX + 4 RX) không có sợi không sử dụng; đột phá 4×10G hoặc 4×25G sạch |
| 12 sợi | 6 LC song công | Mô-đun trung tâm{0}}dữ liệu cổ điển; sáu liên kết song công độc lập trên mỗi trung kế |
| 24 sợi | song công 12 LC | Mật độ cao nhất trên mỗi đơn vị giá đỡ; phổ biến trong các đường trục-kết nối chéo và đường trục-có số lượng cao |
Có hai lựa chọn về cấu trúc dựa trên số lượng sợi. MỘTmô-đun MPO-sang-LCchia mảng thành các cổng song công, đây là điều mà hầu hết các bản vá thiết bị đều cần. MỘTBăng MPO-sang-MPO (mảng)chuyển đường trục thông qua đường trục không thay đổi đối với các liên kết song song từ đầu đến cuối-đến{1}}chẳng hạn như QSFP gốc-đến-QSFP. Nếu bạn đang kết hợp cả hai, hãy giữ phương pháp phân cực giống hệt nhau trên mọi mô-đun trong đường dẫn.
Một chi tiết làm nổi bật thiết kế SR4: Bộ thu phát SR4 40G và 100G sử dụng tám sợi. Chạy chúng trên MPO 12{9}}sợi và bốn sợi ở giữa không hoạt động. Mô-đun hoặc thân cây 8 sợi sẽ loại bỏ chất thải đó, điều này rất quan trọng khi bạn mua quy mô lớn. Đã kết thúc trướcCụm đột phá MPO-đến-LClà một giải pháp thay thế khi bạn không cần mô-đun gắn trên bảng điều khiển.

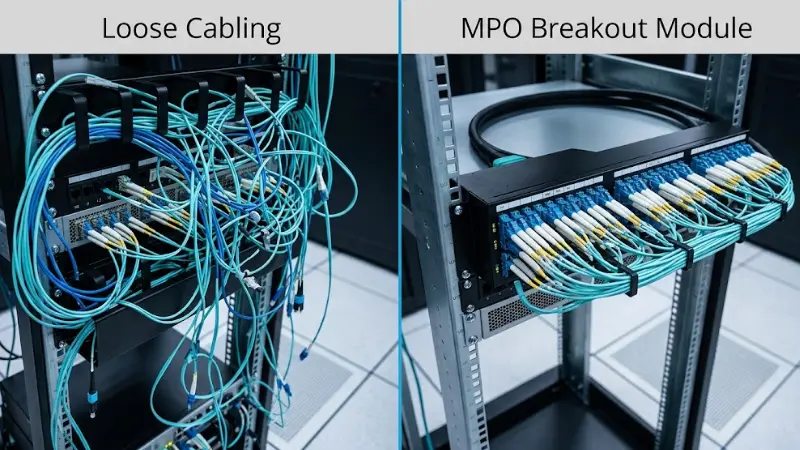

Tại sao mô-đun khắc phục tình trạng cáp lỏng lẻo trong giá đỡ mật độ-cao?
Giảm tắc nghẽn cáp trên đường đi
Một đường trục MPO thay thế sáu dây vá song công trở lên trên cùng một khay hoặc ống dẫn. Trong một hàng switch lá 48 cổng, đó là sự khác biệt giữa một gói có thể quản lý được và một gói không thể hoạt động được. Ít dây hơn trên đường đi cũng có nghĩa là luồng không khí tốt hơn và ít sự cố ngắt kết nối hơn trong quá trình bảo trì.
Nhận dạng và theo dõi cổng dễ dàng hơn
Bộ điều hợp LC phía trước có thể được gắn nhãn theo cổng, ID trung kế và đích. Các chân-của quạt lỏng lẻo không thể được dán nhãn rõ ràng và sau vài tháng ở trên giá trực tiếp, tất cả chúng đều trông giống nhau. Đối với mặt tiền LC rất dày đặc, ghi chú của chúng tôi vềgiải pháp đầu nối LC mật độ cao-đi sâu hơn về cách bố trí bộ chuyển đổi.
Bảo vệ cốp xe và đơn giản hóa việc di chuyển/thêm/thay đổi
Cáp xương sống khó thay thế hơn và tốn kém hơn so với dây trước. Việc chấm dứt nó ở phía sau mô-đun sẽ cách ly nhà máy cố định khỏi hoạt động xử lý hàng ngày, do đó, việc vá lại sẽ diễn ra trên các jumper rẻ tiền, có thể thay thế ở phía trước.
Hỗ trợ di chuyển 40G, 100G và 400G
Ethernet-tốc độ cao hơn chủ yếu dựa vào quang học song song và bản thân tốc độ được xác định bởiNhóm làm việc Ethernet IEEE 802.3. Mô-đun cho phép bạn kết nối một đường trục mảng với các giao diện có số lượng-thấp hơn trong quá trình chuyển đổi 10G-đến-40G, 25G-đến-100G hoặc 100G sang 400G mà không cần kéo lại đường trục. Để biết cụ thể về phía cáp của bản dựng 100G, hãy xem hướng dẫn của chúng tôi vềcách chọn cáp quang 100G.

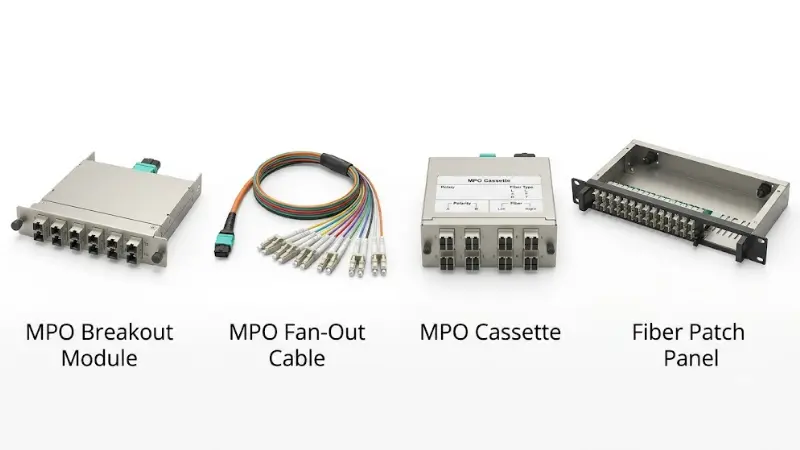

Mô-đun vs Cáp đột phá vs Cassette vs Patch Panel
Những thuật ngữ này trùng lặp trong danh mục nhưng mô tả những thứ khác nhau. Bảng bên dưới bổ sung thêm các thứ nguyên quyết định số lần mua hàng thực sự - chứ không chỉ chức năng của từng mặt hàng.
| Mục | Nó làm gì | Tốt nhất cho | Sức mạnh | Đánh đổi- |
|---|---|---|---|---|
| Mô-đun đột phá MPO | Bộ chuyển đổi MPO/MTP phía sau sang bộ chuyển đổi LC/SC phía trước trong một vỏ cố định | Cáp có cấu trúc, cố định hoặc cáp bảng điều khiển | Dán nhãn, tài liệu, đường trục được bảo vệ, vá lỗi lại dễ dàng | Chi phí đơn vị cao hơn; phải phù hợp với bảng điều khiển và cực |
| Cáp ngắt MPO (fan{0}}ra) | Một đầu nối MPO/MTP tới nhiều chân LC/SC lỏng lẻo | Liên kết thiết bị ngắn, linh hoạt hoặc tạm thời | Chi phí thấp, triển khai nhanh, không cần bảng điều khiển | Khó dán nhãn và định tuyến; giá đỡ dày đặc tắc nghẽn |
| băng MPO | Khối mô-đun kèm theo, thường có chức năng giống hệt một mô-đun | Hệ thống bảng điều khiển-bản vá mô-đun | Khe vào và ra như một đơn vị; mất mát nhất quán | Dấu chân cụ thể của nhà cung cấp/panel{0}} |
| Bảng vá sợi | Vỏ dành cho bộ điều hợp, băng cassette hoặc mô-đun | Quản lý sợi tập trung | Một nơi để chấm dứt và theo dõi | Thêm đơn vị giá đỡ; nhu cầu năng lực theo kế hoạch |
Quy tắc thực tế khi xem xét báo giá: đối với các hoạt động từ-tới{1}}giá cố định, mô-đun sẽ dễ ghi lại và-vá lại hơn so với quạt rời-, do đó, giá cao hơn thường sẽ tốn nhiều công sức hơn. Hãy để dành cáp-quạt ra cho công việc ngắn, mật độ-thấp hoặc tạm thời. Nếu bạn đang quyết định giữa khung phân phối và bảng điều khiển cho chính vỏ, sự so sánh của chúng tôi vềODF so với bảng vá lỗigiúp kích thước bao vây.

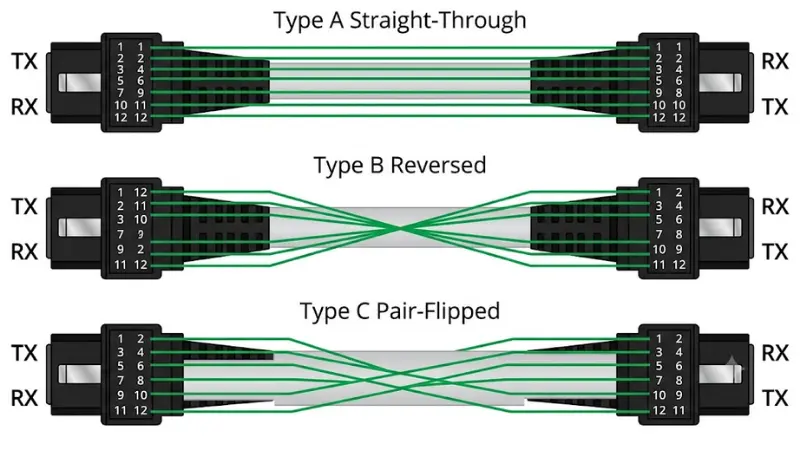

Giải thích về phân cực MPO: Loại A, Loại B và Loại C
Phân cực là lý do phổ biến nhất khiến một liên kết hoàn hảo về mặt vật lý từ chối truyền lưu lượng. Nó xác định cách truyền và nhận trên toàn bộ đường dẫn. Với LC hoặc SC song công, bạn chỉ cần lật đầu nối; với mảng 12 sợi thì bạn không thể, vì vậy đường trục, bộ điều hợp và mô-đun phải thực thi nó. Các phương pháp đều xuất phát từANSI/TIA-568.3-E, mô tả Phương pháp A, B và C và trong bản sửa đổi hiện tại, hai phương pháp phổ biến mới hơn (U1 và U2).
- Loại A (thông qua{0}}):phím-lên phím-đường xuống; sợi quang ở vị trí 1 sẽ đến vị trí 1. Khi sử dụng nhiều-song công, nó cần một dây nối A-đến{6}}B tiêu chuẩn và một dây nhảy A-đến-ở đầu đối diện.
- Loại B (đảo ngược):nhấn phím-lên phím-; vị trí 1 ánh xạ tới vị trí 12. Bộ nhảy song công A{4}}đến-B tiêu chuẩn ở cả hai đầu. Phổ biến cho quang học-song song và là cơ sở cho các phương pháp phổ quát.
- Loại C (cặp-lật):các sợi liền kề hoán đổi thành từng cặp bên trong thân cây; dây nối A{0}}đến{1}}B tiêu chuẩn ở cả hai đầu. Được sử dụng chủ yếu cho các liên kết song công kế thừa.
Không chọn cực từ một thành phần. Xác nhận loại đường trục, bản đồ bên trong của mô-đun và hướng của bộ nhảy song công cùng nhau, sau đó giữ một phương pháp nhất quán trong toàn bộ quá trình cài đặt. Các phương pháp kết hợp giữa{2}}kênh chính xác là cách "mọi trình kết nối đều phù hợp nhưng không có liên kết nào" xảy ra.
Làm cách nào để chọn Mô-đun đột phá MPO trong 7 bước?
1. Loại sợi:-chế độ đơn hoặc đa chế độ
Xác nhận liên kết đầu tiên. Multimode OM3 và OM4 bao gồm phạm vi tiếp cận trung tâm-dữ liệu ngắn; chế độ-đơn bao gồm các lần chạy dài hơn và hầu hết các đường trục có tốc độ-cao. Không bao giờ kết hợp các loại sợi quang trong một liên kết quang trừ khi toàn bộ hệ thống được thiết kế cho nó. Nếu bạn không chắc mình đang ở bên nào, hãy bắt đầu vớichế độ đơn- so với cáp quang đa chế độvà đặc biệt đối với loại đa chế độ,OM3 so với OM4.
2. Đầu nối phía trước: LC hoặc SC
LC thống trị các mặt-trung tâm dữ liệu dày đặc vì nó tăng gấp đôi mật độ cổng và phù hợp với hầu hết các bộ thu phát.SCvẫn phổ biến trong viễn thông, FTTH và các nhà máy cũ. Khớp đầu nối phía trước với giao diện thiết bị mà bạn đang vá, không theo thói quen.
3. Đầu nối phía sau: MPO hoặc MTP và các thuộc tính của nó
MTP là trình kết nối tương thích với-MPO-hiệu suất cao; cả hai đều là giao diện mảng, nhưng hãy xác nhận yêu cầu chính xác trước khi đặt hàng. Đầu nối phía sau mang một số thuộc tính phải được chỉ định: MPO hoặc MTP, nam (được ghim) hoặc nữ (không được ghim), UPC hoặc APC, số lượng sợi (8/12/16/24) và mức tổn hao-tiêu chuẩn hoặc thấp. Việc kết hợp hai đầu nối không được ghim hoặc hai đầu nối được ghim sẽ không hoạt động, vì vậy giới tính không phải là tùy chọn. Mặt bảng điều khiển{10}}phù hợpBộ chuyển đổi MPOphải phù hợp với giới tính và định hướng chủ chốt đó.
4. Lập bản đồ phân cực và sợi quang
Sử dụng thiết kế kênh từ phần phân cực ở trên. Chỉ định phương thức (A, B, C hoặc một phương thức chung) cho toàn bộ đường dẫn và xác minh rằng bản đồ của mô-đun hỗ trợ phương thức đó.

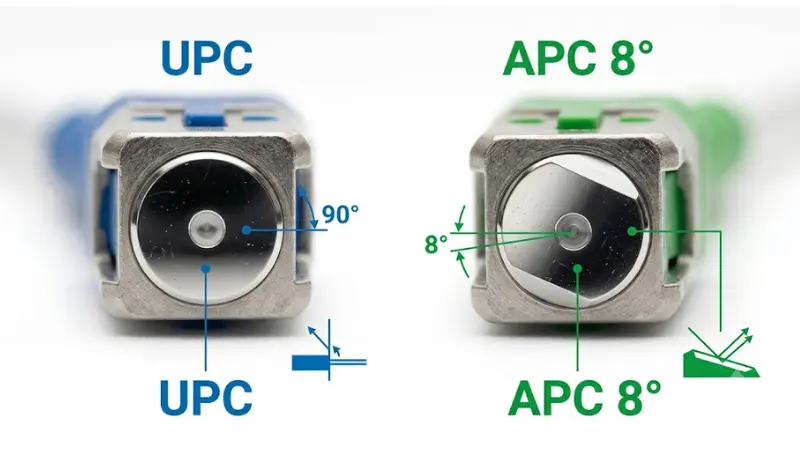

5. Mặt cuối: UPC hoặc APC
UPC và APC không giao thoa. UPC phổ biến trong nhiều liên kết-trung tâm đơn-chế độ dữ liệu và nhiều chế độ; APC, với mặt cuối góc cạnh, được sử dụng ở những nơi có tổn hao phản hồi cao, chẳng hạn như PON và nhiều hệ thống viễn thông. Mã màu (thường là xanh lam cho UPC, xanh lục cho APC) là một chỉ báo hữu ích nhưng không đảm bảo - xác minh thông số kỹ thuật. Lý do sâu xa hơn nằm ở sự phân tích của chúng tôi vềĐánh bóng PC vs UPC vs APC.
6. Số lượng cổng và hệ số dạng
Xác nhận số lượng cổng LC/SC phía trước, số lượng đầu nối MPO/MTP phía sau, kích thước LGX hoặc cassette, định dạng chiều rộng đơn- hoặc gấp đôi{1}} và khả năng tương thích với giá đỡ hoặc giá treo tường. Thiết kế quang học chính xác vẫn không thành công tại hiện trường nếu mô-đun không vừa khít với bảng điều khiển.

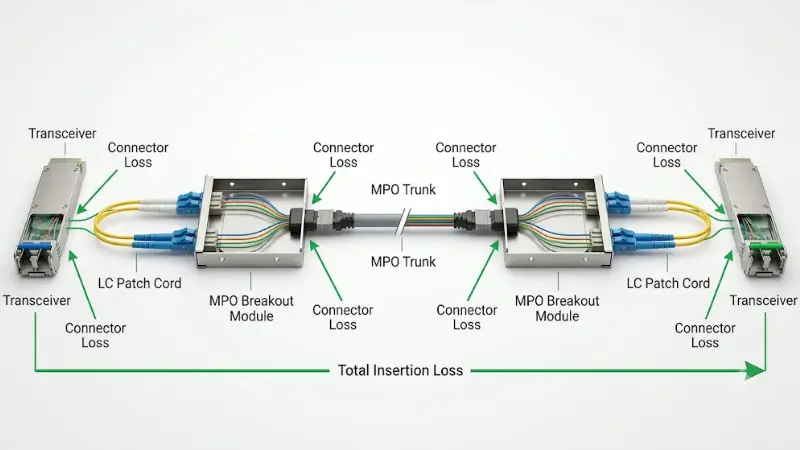

7. Tổn thất chèn và ngân sách liên kết
Mỗi cặp, mối nối và mô-đun được ghép nối đều tiêu tốn một phần ngân sách. Kênh MPO có cấu trúc sẽ bổ sung thêm nhiều cặp giao phối hơn so với kênh nhảy song công đơn giản, do đó, biên độ biến mất nhanh hơn mọi người mong đợi. Để kiểm tra, hãy cộng: độ suy hao kênh cho phép của bộ thu phát, độ suy giảm sợi quang theo khoảng cách, từng cặp đầu nối (thường là vài phần mười dB, thấp hơn đối với mức suy hao-thấp), các cặp ghép nối của mô-đun, tổn hao dây-miếng vá và giới hạn an toàn. So sánh tổng số với suy hao chèn kênh được chỉ định của bộ thu phát mà các mệnh đề PMD của IEEE 802.3 xác định trên mỗi giao diện. Khi biên độ hẹp, mô-đun-tổn thất thấp và đường trục chất lượng-cao sẽ bảo vệ nó.

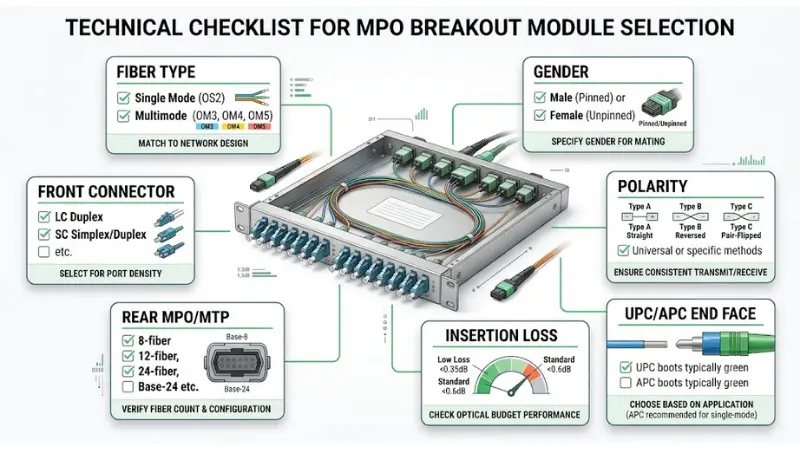

Danh sách kiểm tra thông số kỹ thuật của mô-đun đột phá MPO
Chạy cái này trước khi đặt hàng. Mỗi hàng là một tham số, tại sao nó quan trọng và ngăn ngừa lỗi.
| Yêu cầu | Những gì cần kiểm tra | Tại sao nó quan trọng | Lỗi thường gặp |
|---|---|---|---|
| Loại sợi | Chế độ đơn{0}}hoặc đa chế độ (OM3/OM4) | Sợi không khớp làm đứt hoặc làm suy giảm liên kết | Trộn SM và MM trong một kênh |
| Đầu nối phía trước | LC hoặc SC, song công hoặc đơn giản | Phải phù hợp với giao diện thu phát | Đặt hàng SC cho toàn bộ-mặt tiền LC |
| Đầu nối phía sau | MPO hoặc MTP, số lượng sợi | Xác định khả năng tương thích và mật độ thân cây | Số lượng sợi quang sai cho quang học SR4 |
| Giới tính | Nam (được ghim) hoặc nữ (không được ghim) | Hai trình kết nối cùng giới tính-không thể kết hợp | Đã ghim-vào-đã ghim hoặc đã bỏ ghim-vào-đã bỏ ghim |
| Mặt cuối | UPC hoặc APC | Không-có thể kết nối được; ảnh hưởng đến tổn thất lợi nhuận | Giao phối UPC với APC |
| Phân cực | Phương pháp A, B, C hoặc phổ quát | Căn chỉnh TX thành RX trên kênh | Các phương thức kết hợp ở giữa đường dẫn{0}} |
| Mức độ tổn thất | Mức suy hao tiêu chuẩn hoặc mức-thấp | Duy trì lợi nhuận trong các liên kết nhiều{0}}trình kết nối | Lớp tiêu chuẩn với ngân sách eo hẹp |
| Yếu tố hình thức | Kích thước LGX, chiều rộng, vừa vặn với bảng điều khiển | Mô-đun phải được cài đặt vật lý | Cassette không vừa với bảng điều khiển |
Ví dụ cấu hình điển hình
Đây là những thông tin mang tính đại diện, không đầy đủ nhưng chúng cho thấy số lượng sợi quang và kiểu đột phá ánh xạ tới các giao diện thực như thế nào.
- 40GBASE-SR4 (QSFP+):tám sợi đa mode. Mô-đun MPO-đến-LC ngắt đường trục thành LC để kết nối với các cổng 10G hoặc một băng cassette mang nó thẳng tới một QSFP khác+.
- 100GBASE-SR4 (QSFP28):tám sợi đa mode, chia thành bốn liên kết 25G. Một đường trục và mô-đun 8 sợi giữ cho tất cả các sợi luôn hoạt động.
- Chế độ đơn 400G DR4:tám sợi quang-chế độ đơn trên APC MPO 12{4}}sợi quang, chia thành bốn liên kết 100G. Lưu ý yêu cầu APC tại đây - mô-đun UPC sẽ không phục vụ đường dẫn này.
- Tổng hợp viễn thông và ISP:nhiều mạch song công được hợp nhất thành các trục mảng giữa ODF và thiết bị vận chuyển, trong đó các mô-đun giữ cho khung có thể đọc được.
Khi quang song song đang chạy QSFP gốc-đến-QSFP, mộtMTP-sang-LC cassettelà phần bên của bảng điều khiển-giúp quá trình chuyển đổi vừa rõ ràng vừa có thể ghi lại được.
Khi nào không nên sử dụng Mô-đun đột phá MPO?
Một mô-đun thường là một lựa chọn sai nhưng nó lại là một lựa chọn đúng:
- Liên kết ngắn, tạm thời hoặc trong phòng thí nghiệm.Cáp đột phá dạng quạt-đơn giản hơn và rẻ hơn, đồng thời việc ghi nhãn không phải là vấn đề-ở quy mô nhỏ.
- Kết nối trực tiếp thiết bị-đến-thiết bị.Nếu hai hộp cách nhau một mét thì một quạt -ra hoặc cụm lắp-trực tiếp sẽ tránh hoàn toàn bảng điều khiển.
- Môi trường có mật độ-thấp.Bên dưới một số liên kết trên mỗi giá đỡ, các lợi ích về ghi nhãn và bảo vệ đường trục{0}}của mô-đun không phù hợp với chi phí hoặc không gian của giá đỡ.

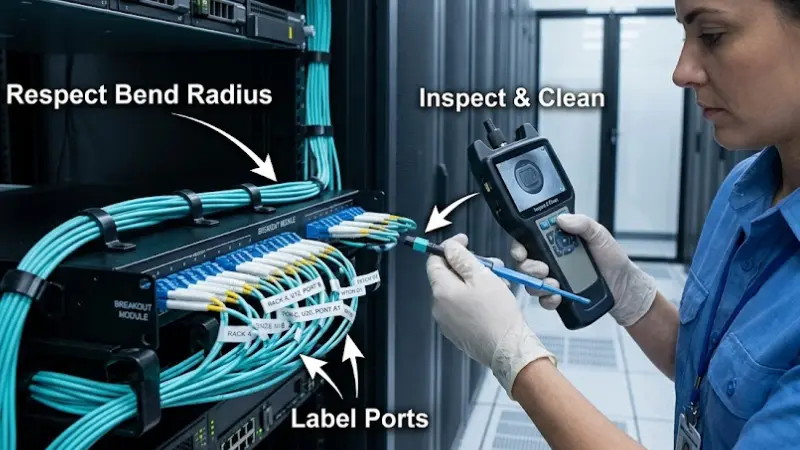

Các phương pháp hay nhất về lắp đặt và quản lý cáp
Kiểm tra và làm sạch mọi mặt cuối trước khi giao phối
Sự nhiễm bẩn là nguyên nhân hàng đầu gây ra lỗi sợi và ống nối MPO có nhiều sợi bị bẩn cùng một lúc. Kiểm tra và làm sạch theo tiêu chuẩn đã xác định - tham chiếu được công nhận làIEC 61300-3-35, đặt ra tiêu chí đạt/không đạt cho độ sạch-của bề mặt cuối và trong phiên bản mới nhất, bổ sung thêm hướng dẫn cụ thể cho trình kết nối MPO.
Dán nhãn cả hai đầu hoàn toàn
Ghi lại mô-đun, vị trí bảng điều khiển, số cổng, ID trung kế và đích đến. Nhãn hoàn chỉnh là yếu tố biến lỗi trong tương lai từ một giờ truy tìm thành bản sửa lỗi kéo dài hai{1}} phút.
Tôn trọng bán kính uốn cong
Không ép cáp vào những chỗ uốn cong. Vi phạm bán kính uốn cong tối thiểu sẽ làm tăng suy hao ngay lập tức và rút ngắn tuổi thọ cáp.
Để lại cốp xe một mình
Thực hiện vá lỗi định kỳ trên các cổng phía trước. Mỗi khi bạn làm xáo trộn đầu nối mảng phía sau, bạn có nguy cơ bị bụi, lệch và mất thêm.
Kiểm tra và ghi lại sau khi cài đặt
Xác minh độ mất chèn, tính liên tục và độ phân cực, đồng thời lưu trữ kết quả cho các liên kết quan trọng. Lần cài đặt đầu tiên là thời điểm rẻ nhất để phát hiện lỗi phân cực hoặc giới tính.
Danh sách kiểm tra khắc phục sự cố: Khi liên kết MPO không xuất hiện?
Nếu một liên kết bị tối hoặc bị lỗi sau khi cài đặt sạch, hãy xử lý các vấn đề này theo thứ tự trước khi nghi ngờ vấn đề quang học:
- Kết thúc-làm sạch khuôn mặt.-Kiểm tra lại và làm sạch cả mặt trước MPO và mặt trước LC/SC.
- TX/RX và phân cực.Xác nhận việc truyền đạt đến mức nhận từ đầu đến cuối; lỗi phân cực có thể xảy ra nhất khi mọi thứ đều vừa vặn về mặt vật lý.
- Giới tính kết nối.Xác minh các đối tác đã ghim để bỏ ghim trên MPO phía sau.
- kiểu mặt cuối-.Kiểm tra xem bạn chưa kết hợp UPC với APC ở bất kỳ đâu trên đường dẫn.
- Loại sợi và cấp độ.Xác nhận tính nhất quán SM/MM và cấp OM trên đường trục, mô-đun và bộ nhảy.
- Khả năng tương thích của máy thu phát.Kết nối quang với sợi quang, phạm vi tiếp cận và tốc độ.
- Ngân sách liên kết.-cộng lại phần lỗ; một biên độ chặt chẽ cộng với một cặp đầu nối cận biên có thể đẩy bạn vượt qua.
Cần cung cấp những gì khi yêu cầu báo giá?
Hầu hết sự chậm trễ trong báo giá đều đến từ việc thiếu thông số chứ không phải do giá cả. Để nhận được đề xuất mô-đun chính xác trong một lần chuyển, hãy gửi những nội dung này cùng nhau:
- Chế độ và cấp độ sợi quang (SM hoặc MM OM3/OM4)
- Đầu nối phía trước và số lượng (LC/SC, song công/đơn giản, số lượng cổng)
- Số sợi MPO/MTP phía sau (12/8/16/24)
- Giới tính MPO (nam/được ghim hoặc nữ/không được ghim)
- Mặt cuối (UPC hoặc APC) cho cả mặt trước và mặt sau
- Phương pháp phân cực cho toàn bộ kênh
- Mức độ tổn thất (tiêu chuẩn hoặc mức độ tổn thất-thấp) và bất kỳ mục tiêu ngân sách-liên kết nào
- Kích thước mô-đun và bảng điều khiển/vỏ bọc phải phù hợp
- Số lượng và ứng dụng hoặc bộ thu phát mà nó phục vụ
Sơ đồ kênh ngắn sẽ trả lời hầu hết các câu hỏi này cùng một lúc. Với những chi tiết đó, bạn có thểyêu cầu báo giávà xác nhận cấu hình thay vì đoán.
Câu hỏi thường gặp
MTP có giống MPO không?
MTP là một-trình kết nối hiệu suất cao cụ thể được xây dựng trên giao diện MPO, do đó, nó tương thích với MPO-nhưng là một biến thể cao cấp. Trong quá trình mua sắm, hãy luôn xác nhận xem dự án có yêu cầu MPO, MTP hay không.
Sự khác biệt giữa mô-đun đột phá MPO và băng MPO là gì?
Chúng thường là cùng một đối tượng được nhìn theo hai cách. "Cassette" mô tả dạng mô-đun kèm theo có khe cắm vào một bảng điều khiển; "mô-đun đột phá" mô tả chức năng ngắt các sợi MPO/MTP thành LC hoặc SC.
Một mô-đun có thể được sử dụng cho cả-chế độ đơn và đa chế độ không?
Không. Mô-đun này được xây dựng cho một loại sợi quang. Việc sử dụng mô-đun đa chế độ trong một liên kết-chế độ đơn hoặc ngược lại sẽ không hoạt động chính xác.
Làm thế nào để tôi biết nên chọn cực nào?
Kiểm tra toàn bộ kênh - bộ thu phát, đường trục, bộ điều hợp, bộ nối và mô-đun - và giữ một phương pháp nhất quán xuyên suốt. Nếu không chắc chắn, hãy gửi sơ đồ liên kết đến nhà cung cấp của bạn trước khi đặt hàng.
Mô-đun MPO 12 sợi quang cung cấp cho tôi bao nhiêu cổng LC?
Sáu cổng song công LC, vì mỗi liên kết song công sử dụng hai sợi. Mô-đun 8 sợi cho 4 và mô-đun 24 sợi cho 12.
Tôi nên đặt hàng MPO nam (được ghim) hay nữ (không được ghim)?
Nó phụ thuộc vào những gì mô-đun kết hợp: một bên của mỗi cặp kết hợp phải được ghim và bên còn lại phải được bỏ ghim. Xác nhận giới tính của đường trục và bộ chuyển đổi mà nó kết nối trước khi đặt hàng.
Khi nào cáp đột phá tốt hơn mô-đun?
Đối với các liên kết ngắn, tạm thời, mật độ-thấp hoặc trực tiếp-tới{2}}thiết bị, cáp quạt-ra đơn giản hơn và rẻ hơn. Các mô-đun giành chiến thắng trong các hoạt động cố định, dày đặc, có cấu trúc cần được dán nhãn và bảo vệ đường trục.
Tôi có cần APC trên MPO nếu cổng LC của tôi là UPC không?
Điều đó phụ thuộc vào yêu cầu suy hao phản hồi của liên kết và phần còn lại của kênh chứ không chỉ phụ thuộc vào các cổng LC. APC cần thiết cho PON và nhiều đường dẫn viễn thông; chỉ định mặt cuối một cách nhất quán và không bao giờ kết hợp UPC với APC.
Các mô-đun đột phá MPO chỉ dành cho trung tâm dữ liệu phải không?
Không. Chúng cũng được sử dụng trong các phòng viễn thông, mạng ISP, văn phòng trung tâm và đường trục của doanh nghiệp - ở bất kỳ nơi nào cần tổ chức và theo dõi sợi quang có mật độ-cao.
Tôi nên gửi thông tin gì để báo giá?
Chế độ và cấp sợi, đầu nối và số lượng phía trước, số lượng sợi phía sau, giới tính MPO, mặt cuối, cực tính, cấp độ tổn thất, kích thước mô-đun, số lượng và ứng dụng. Sơ đồ kênh bao gồm hầu hết nó.
Bài học chính
Mô-đun đột phá MPO biến đường trục MPO/MTP mật độ cao- thành bản vá LC hoặc SC có tổ chức, cắt giảm tắc nghẽn, bảo vệ đường trục và giảm bớt quá trình di chuyển 40G/100G/400G. Quyết định quan trọng không phải là số lượng cổng - mà là loại sợi, loại đầu nối và giới tính, mặt cuối, cực tính, mức suy hao và hệ số dạng phù hợp trên toàn bộ kênh. Trước tiên hãy chỉ định các tham số đó, xác nhận chúng với bộ thu phát và đường trục của bạn, sau đó mô-đun sẽ cài đặt một lần và luôn ở trạng thái im lặng.
